ON-BOARD DIAGNOSTIC

05–02–68

PID/DATA MONITOR INSPECTION

A3U050201030W34

1. Connect the SSTs (WDS or equivalent) to the DLC-2.
2. Measure the PID value.

Note

Perform part inspection for the output device after PCM inspection.

The PID/DATA MONITOR function monitors the calculated value of the input/output signals in the PCM.
Therefore, if a monitored value of an output device is out of specification, it is necessary to inspect the
monitored value of the input device related to the output device control. Since an output device
malfunction is not directly indicated as a malfunction of the monitored value for the output device, it is
necessary to inspect the output device individually using the simulation function, etc.

PID/DATA MONITOR AND RECORD function table

Monitor item

(Definition)

Unit/

Condition

Condition/Specification

Action

PCM

terminal

GEAR

1GR: 1
2GR: 2
3GR: 3
4GR: 4

Inspect following PIDs: SSA/SS1, SSB/
SS2, SSC/SS3, SSD/SS4, SSE/SS5

1, 27,

82, 99,

102

TFT
(Transaxle fluid
temperature)

°

C

Indicates transaxle fluid temperature

Inspect TFT sensor.
(See 05–17–25 TRANSAXLE FLUID
TEMPERATURE (TFT) SENSOR
INSPECTION.)

37

TFT V
(Transaxle fluid
signal voltage)

V

ATF 20

°°°°

C {68

°°°°

F}3.4—3.6 V

ATF 130

°°°°

C {266

°°°°

F}0.4—0.5 V

Inspect TFT sensor.
(See 05–17–25 TRANSAXLE FLUID
TEMPERATURE (TFT) SENSOR
INSPECTION.)

37

VPWR
(Battery
positive
voltage)

V

Ignition switch ON: B+
Engine running: B+

Inspect main relay.
(See 09–21–5 RELAY INSPECTION.)
Inspect buttery.
(See 01–17–1 BATTERY INSPECTION.)

71, 97

TROD
(TR switch (D
range))

ON/OFF

D range: ON
Others: OFF

Inspect TR switch.
(See 05–17–20 TRANSAXLE RANGE
(TR) SWITCH INSPECTION.)

6

TRL
(TR switch (1
range))

ON/OFF

1 range: ON
Others: OFF

Inspect TR switch.
(See 05–17–20 TRANSAXLE RANGE
(TR) SWITCH INSPECTION.)

7

LPS
(Pressure
control
solenoid)

A

ATF temperature at 60

°°°°

C {140

°°°°

F}

Idle:0.94—0.96 A
Stall (D range):0.25—0.35 A
Stall (R range):0—0.05 A

Inspect pressure control solenoid.
(See 05–17–28 SOLENOID VALVES
INSPECTION.)

44, 81

LINEDES

kPa

inHg Indicates target line pressure

Inspect following PIDs:
TFT, TFT V, VPWR, TP, TSS, VSS,
TROD, TRD, TRL, PNP

TCIL
(O/D OFF
indicator light)

ON/OFF

O/D OFF mode: ON
Others: OFF

Inspect O/D OFF indicator light.

43

TCS
(O/D OFF
switch)

ON/OFF

O/D OFF switch pressed: ON
O/D OFF switch released: OFF

Inspect O/D OFF switch.
(See 05–17–19 O/D OFF SWITCH
INSPECTION.)

29

TRR
(TR switch (R
position))

ON/OFF

R position: ON
Others: OFF

Inspect TR switch.
(See 05–17–20 TRANSAXLE RANGE
(TR) SWITCH INSPECTION.)

32

TRD
(TR switch (2
range))

ON/OFF

2 range: ON
Others: OFF

Inspect TR switch.
(See 05–17–20 TRANSAXLE RANGE
(TR) SWITCH INSPECTION.)

9

SSA/SS1
(Shift solenoid
A)

%

4GR: 99%
others: 0%

Inspect shift solenoid A.
(See 05–17–28 SOLENOID VALVES
INSPECTION.)

82

SSB/SS2
(Shift solenoid
B)

%

1GR at D range: 99%
Others: 0%

Inspect shift solenoid B.
(See 05–17–28 SOLENOID VALVES
INSPECTION.)

99

SSC/SS3
(Shift solenoid
C)

%

1GR/2GR: 99%
Others: 0%

Inspect shift solenoid C.
(See 05–17–28 SOLENOID VALVES
INSPECTION.)

102

1712-1U-01G(05-02).fm  68 ページ  2001年6月29日 金曜日 午後4時35分

ON-BOARD DIAGNOSTIC

05–02–69

05–02

End Of Sie

SSD/ SS4
(Shift solenoid
D)

ON/OFF

P or N position, 4GR, and 1GR at
1range: ON
Others: OFF

Inspect shift solenoid D.
(See 05–17–28 SOLENOID VALVES
INSPECTION.)

27

SSE/SS5
(Shift solenoid
E)

ON/OFF

4GR with TCC ON, and 1GR at 1range:
ON
Others: OFF

Inspect shift solenoid E.
(See 05–17–28 SOLENOID VALVES
INSPECTION.)

1

TPOD
(Throttle
position
sensor)

%

CTP: 0%
WOT:100%

Inspect TP sensor.
(See 01–40A–28 THROTTLE POSITION
(TP) SENSOR INSPECTION [ZM].)
(See 01–40B–29 THROTTLE POSITION
(TP) SENSOR INSPECTION [FS].)

89

TP
(Throttle
position sensor
signal voltage)

V

CTP: 0.4—1.5 V
WOT: 4.0—5.0 V

Inspect TP sensor.
(See 01–40A–28 THROTTLE POSITION
(TP) SENSOR INSPECTION [ZM].)
(See 01–40B–29 THROTTLE POSITION
(TP) SENSOR INSPECTION [FS].)

89

PNP
(TR switch)

ON/OFF

P position: ON
N position: ON
Others: OFF

Inspect TR switch.
(See 05–17–20 TRANSAXLE RANGE
(TR) SWITCH INSPECTION.)

64

TSS
(Input/turbine
speed)

RPM

Ignition switch ON: 0 rpm
Idle: 700—800 rpm (P, N position)
Indicates Input/turbine speed

Inspect input/turbine speed sensor.
(See 05–17–26 INPUT/TURBINE
SPEED SENSOR INSPECTION.)

23, 84

VSS
(Vehicle
speed)

KPH

MPH Indicates vehicle speed

Inspect VSS.
(See 05–17–27 VEHICLE
SPEEDOMETER SENSOR (VSS)
INSPECTION [ATX].)

58

Monitor item

(Definition)

Unit/

Condition

Condition/Specification

Action

PCM

terminal

1712-1U-01G(05-02).fm  69 ページ  2001年6月29日 金曜日 午後4時35分

SYMPTOM TROUBLESHOOTING

05–03–1

05–03

05–03

SYMPTOM TROUBLESHOOTING

AUTOMATIC TRANSAXLE SYSTEM

WIRING DIAGRAM . . . . . . . . . . . . . . . .  05–03–2

ZM Engine . . . . . . . . . . . . . . . . . . . . . .  05–03–2
FS Engine  . . . . . . . . . . . . . . . . . . . . . .  05–03–4

FOREWORD . . . . . . . . . . . . . . . . . . . . . .  05–03–6
AUTOMATIC TRANSAXLE BASIC

INSPECTION . . . . . . . . . . . . . . . . . . . . .  05–03–6

AUTOMATIC TRANSAXLE SYMPTOM

TROUBLESHOOTING ITEM TABLE  . .  05–03–7

Quick Diagnosis Chart . . . . . . . . . . . . .  05–03–9

NO.1 VEHICLE DOES NOT MOVE

IN D, 2, 1 RANGES, OR IN
R POSITION  . . . . . . . . . . . . . . . . . . . . .  05–03–11

NO.2 VEHICLE MOVES IN N POSITION  05–03–11
NO.3 VEHICLE MOVES IN P

POSITION, OR PARKING GEAR
DOES NOT DISENGAGE WHEN P
IS DISENGAGED  . . . . . . . . . . . . . . . . .  05–03–11

NO.4 EXCESSIVE CREEP  . . . . . . . . . . .  05–03–11
NO.5 NO CREEP AT ALL . . . . . . . . . . . .  05–03–12
NO.6 LOW MAXIMUM SPEED AND

POOR ACCELERATION . . . . . . . . . . . .  05–03–12

NO.7 NO SHIFTING. . . . . . . . . . . . . . . . .  05–03–13
NO.8 DOES NOT SHIFT TO FOURTH

GEAR (4GR)  . . . . . . . . . . . . . . . . . . . . .  05–03–13

NO.9 ABNORMAL SHIFTING . . . . . . . . .  05–03–14
NO.10 FREQUENT SHIFTING  . . . . . . . .  05–03–14
NO.11 SHIFT POINT IS HIGH OR LOW .  05–03–14
NO.12 TORQUE CONVERTER

CLUTCH (TCC) NON-OPERATION  . . .  05–03–15

NO.13 NO KICKDOWN . . . . . . . . . . . . . .  05–03–15
NO.14 ENGINE FLARES UP OR

SLIPS WHEN UPSHIFTING OR
DOWNSHIFTING . . . . . . . . . . . . . . . . . .  05–03–16

NO.15 ENGINE FLARES UP OR SLIPS

WHEN ACCELERATING VEHICLE . . . . 05–03–16

NO.16 JUDDER UPON TORQUE

CONVERTER CLUTCH (TCC)
OPERATION . . . . . . . . . . . . . . . . . . . . . . 05–03–16

NO.17 EXCESSIVE SHIFT SHOCK

FROM N TO D OR N TO R
POSITION/RANGE . . . . . . . . . . . . . . . . . 05–03–17

NO.18 EXCESSIVE SHIFT SHOCK

WHEN UPSHIFTING AND
DOWNSHIFTING  . . . . . . . . . . . . . . . . . . 05–03–17

NO.19 EXCESSIVE SHIFT SHOCK

ON TORQUE CONVERTER
CLUTCH (TCC). . . . . . . . . . . . . . . . . . . . 05–03–17

NO.20 NOISE OCCURS AT IDLE

WHEN VEHICLE IS STOPPED IN
ALL POSITIONS/RANGES  . . . . . . . . . . 05–03–17

NO.21 NOISE OCCURS AT IDLE

WHEN VEHICLE IS STOPPED IN D,
2, 1 RANGES, OR IN R POSITION  . . . . 05–03–18

NO.22 NO ENGINE BRAKING IN

O/D OFF MODE  . . . . . . . . . . . . . . . . . . . 05–03–18

NO.23 TRANSAXLE OVERHEATS . . . . . 05–03–19
NO.24 ENGINE STALLS WHEN

SHIFTED TO D, 2, 1 RANGES, OR IN
R POSITION . . . . . . . . . . . . . . . . . . . . . . 05–03–19

NO.25 ENGINE STALLS WHEN DRIVING

AT SLOW SPEED OR STOPPING  . . . . 05–03–19

NO.26 O/D OFF INDICATOR LIGHT

DOES NOT ILLUMINATE WHEN O/D
OFF SWITCH IS TURNED TO ON . . . . . 05–03–20

NO.27 O/D OFF INDICATOR LIGHT

ILLUMINATES WHEN O/D OFF
SWITCH IS NOT TURNED TO ON. . . . . 05–03–20

End of Toc

1712-1U-01G(05-03).fm  1 ページ  2001年6月29日 金曜日 午前10時8分

SYMPTOM TROUBLESHOOTING

05–03–2

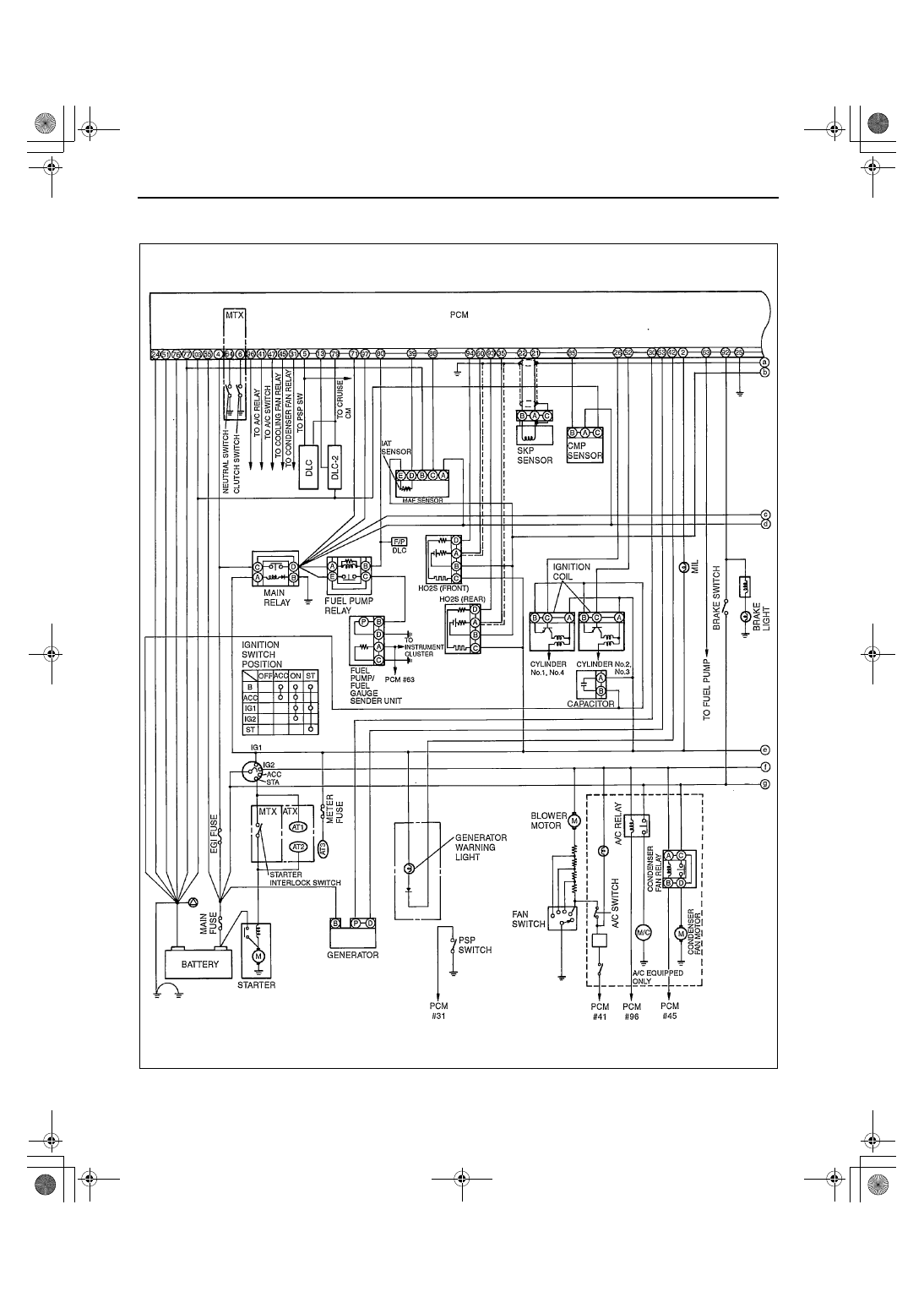

AUTOMATIC TRANSAXLE SYSTEM WIRING DIAGRAM

A3U050301030W01

ZM Engine

X3U501WA0

1712-1U-01G(05-03).fm  2 ページ  2001年6月29日 金曜日 午前10時8分
