Mazda Protege 5. Manual - part 153





EMISSION SYSTEM

01–16–2

EMISSION SYSTEM LOCATION INDEX

A3U011601074W01

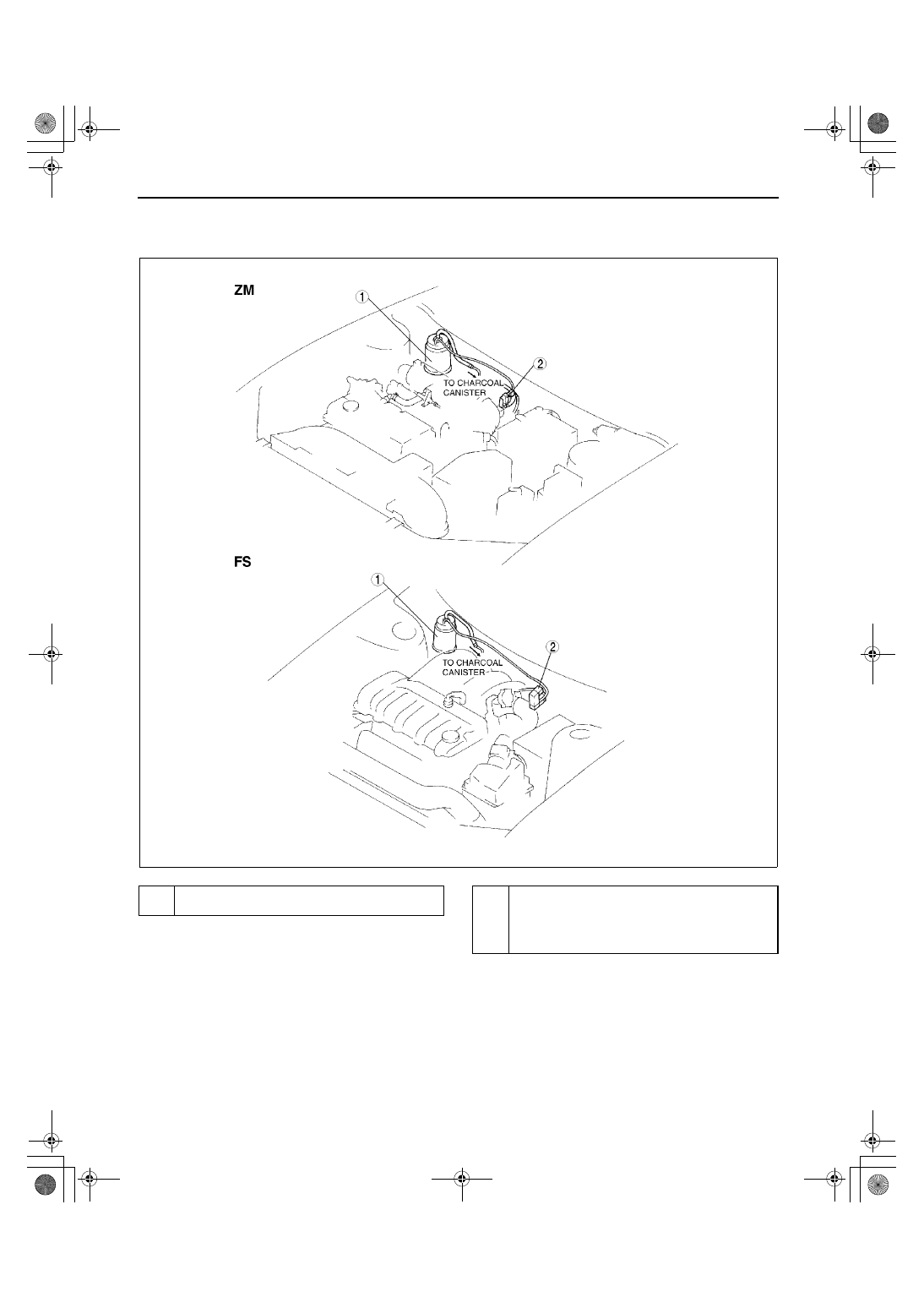

Evaporative Emission (EVAP) Control System
Engine room side

Z3U0116W996

1

Catch tank
(See 01–16–11 CATCH TANK INSPECTION)

2

Purge solenoid valve
(See 01–16–11 PURGE SOLENOID VALVE
REMOVAL/INSTALLATION)
(See 01–16–12 PURGE SOLENOID VALVE
INSPECTION)

1712-1U-01G(01-16).fm  2 ページ  2001年6月29日 金曜日 午前9時45分

EMISSION SYSTEM

01–16–3

01–16

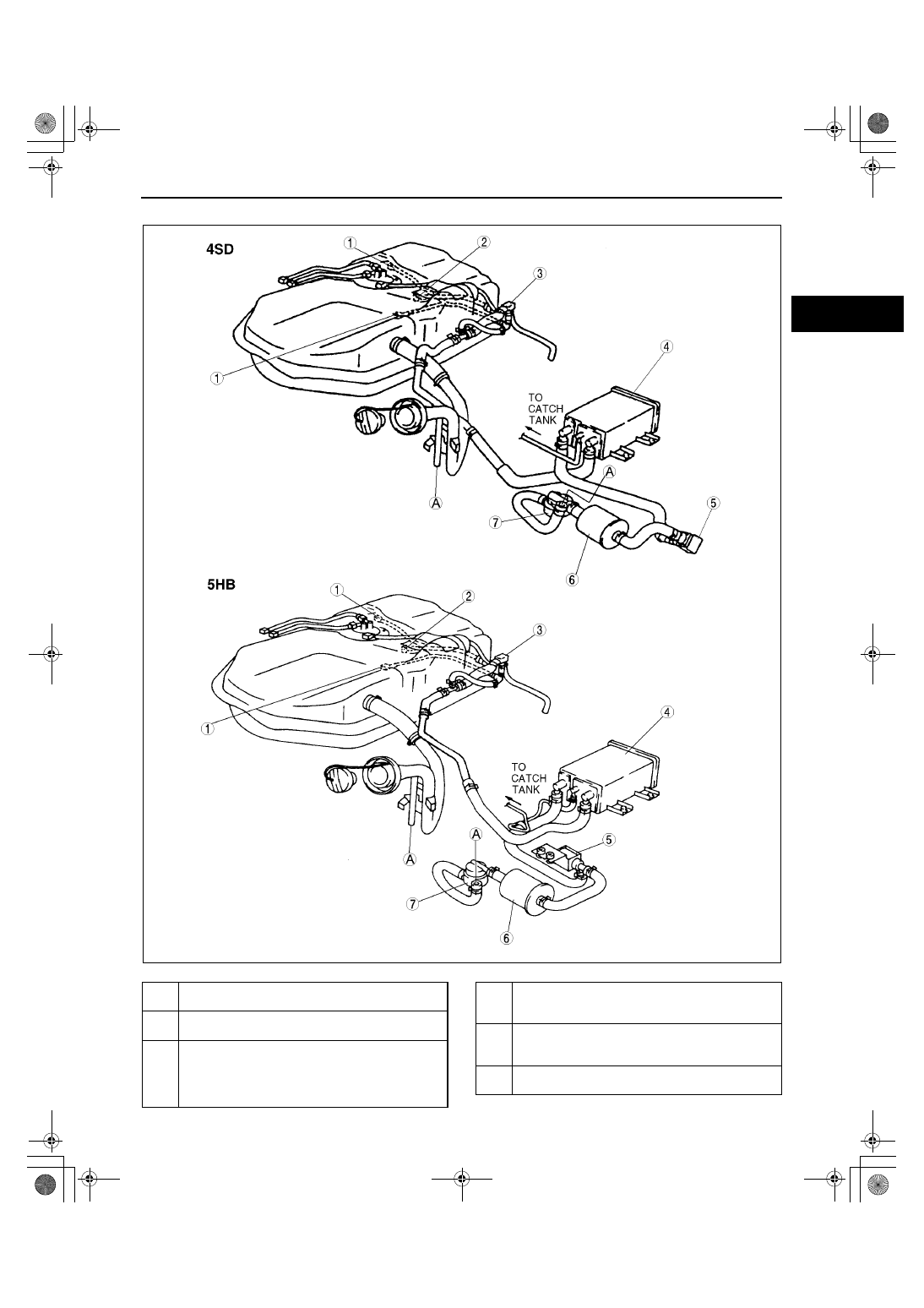

Fuel tank

A3U0116W001

1

Rollover valve
(See 01–14–13 FUEL TANK INSPECTION)

2

Fuel shut-off valve
(See 01–14–13 FUEL TANK INSPECTION)

3

Fuel tank pressure sensor
(See 01–40A–40 FUEL TANK PRESSURE
SENSOR INSPECTION [ZM])
(See 01–40B–40 FUEL TANK PRESSURE
SENSOR INSPECTION [FS])

4

Charcoal canister
(See 01–16–9 CHARCOAL CANISTER
INSPECTION)

5

Canister drain cut valve (CDCV)
(See 01–16–10 CANISTER DRAIN CUT VALVE
(CDCV) INSPECTION)

6

Air filter
(See 01–16–9 AIR FILTER INSPECTION)

1712-1U-01G(01-16).fm  3 ページ  2001年6月29日 金曜日 午前9時45分

EMISSION SYSTEM

01–16–4

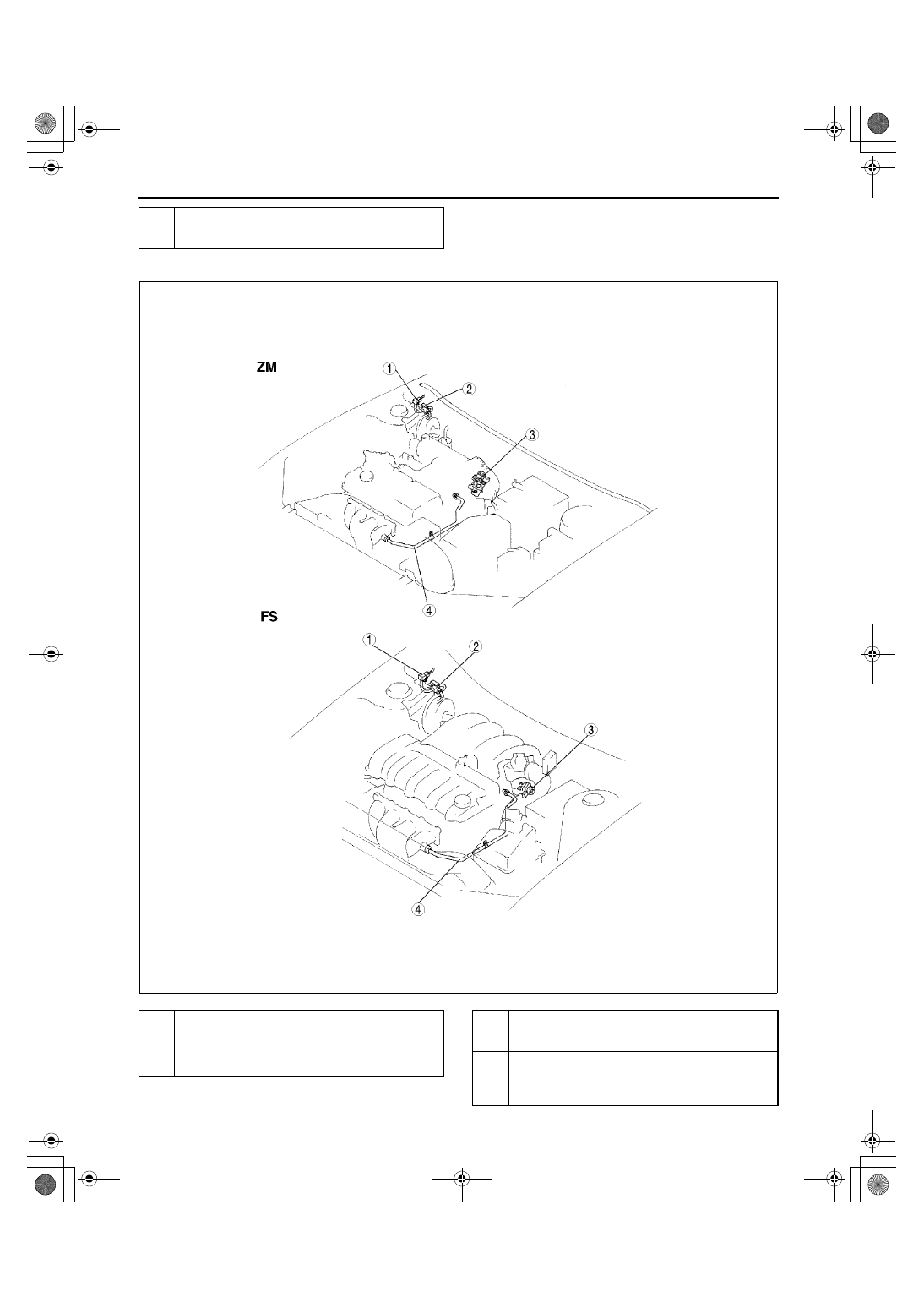

EGR System

7

Evaporative gas check valve (two-way)
(See 01–16–8 EVAPORATIVE GAS CHECK
VALVE (TWO-WAY) INSPECTION)

Z3U0116W995

1

EGR boost sensor
(See 01–40A–38 EGR BOOST SENSOR
INSPECTION [ZM])
(See 01–40B–39 EGR BOOST SENSOR
INSPECTION [FS])

2

EGR boost sensor solenoid valve
(See 01–16–17 EGR BOOST SENSOR SOLENOID
VALVE INSPECTION)

3

EGR valve
(See 01–16–15 EGR VALVE REMOVAL/
INSTALLATION)
(See 01–16–15 EGR VALVE INSPECTION)

1712-1U-01G(01-16).fm  4 ページ  2001年6月29日 金曜日 午前9時45分

EMISSION SYSTEM

01–16–5

01–16

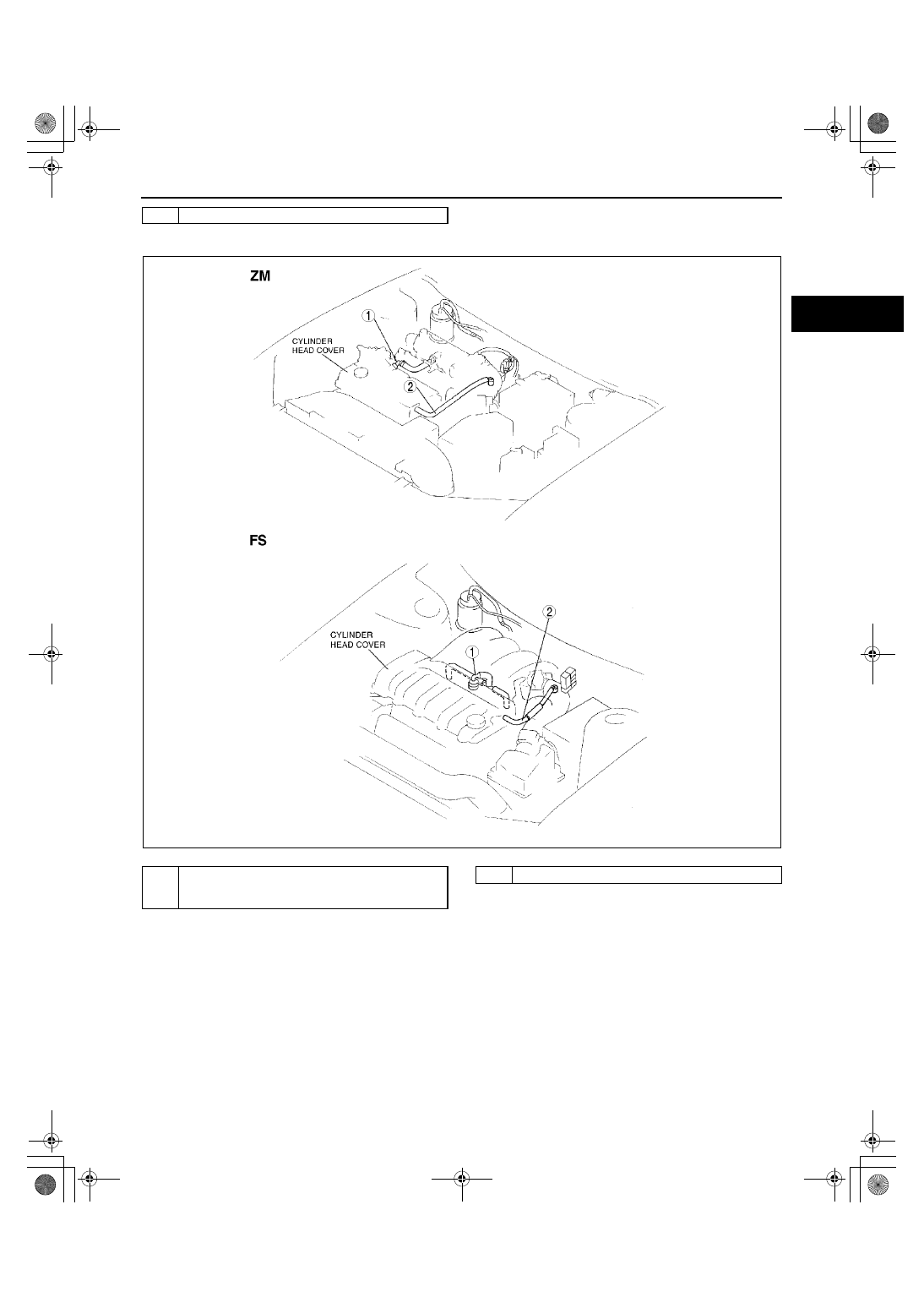

Positive Crankcase Ventilation (PCV) System

End Of Sie

4

EGR pipe

Z3U0116W994

1

PCV valve
(See 01–16–18 POSITIVE CRANKCASE
VENTILATION (PCV) VALVE INSPECTION)

2

Ventilation hose

1712-1U-01G(01-16).fm  5 ページ  2001年6月29日 金曜日 午前9時45分
