EXHAUST SYSTEM

01–15–1

01–15

01–15

EXHAUST SYSTEM

EXHAUST SYSTEM INSPECTION . . . . .  01–15–1
EXHAUST SYSTEM

REMOVAL/INSTALLATION . . . . . . . . .  01–15–1

ZM  . . . . . . . . . . . . . . . . . . . . . . . . . . . .  01–15–1

FS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 01–15–2
Exhaust Manifold Removal Note . . . . . . 01–15–2
Exhaust Manifold Gasket

Installation Note  . . . . . . . . . . . . . . . . . 01–15–3

End of Toc

EXHAUST SYSTEM INSPECTION

A3U011540000W01

1. Start the engine and inspect each exhaust system component for exhaust gas leakage.

•

If leakage is found, repair or replace if necessary.

End Of Sie

EXHAUST SYSTEM REMOVAL/INSTALLATION

A3U011540000W02

Warning

••••

Hot engine and exhaust system can cause serious burn. Turn off the engine and wait until it and
the exhaust system are cool before removing the exhaust system.

1. Disconnect the battery negative cable.
2. Remove in the order indicated in the table.
3. Install in the reverse order of removal.

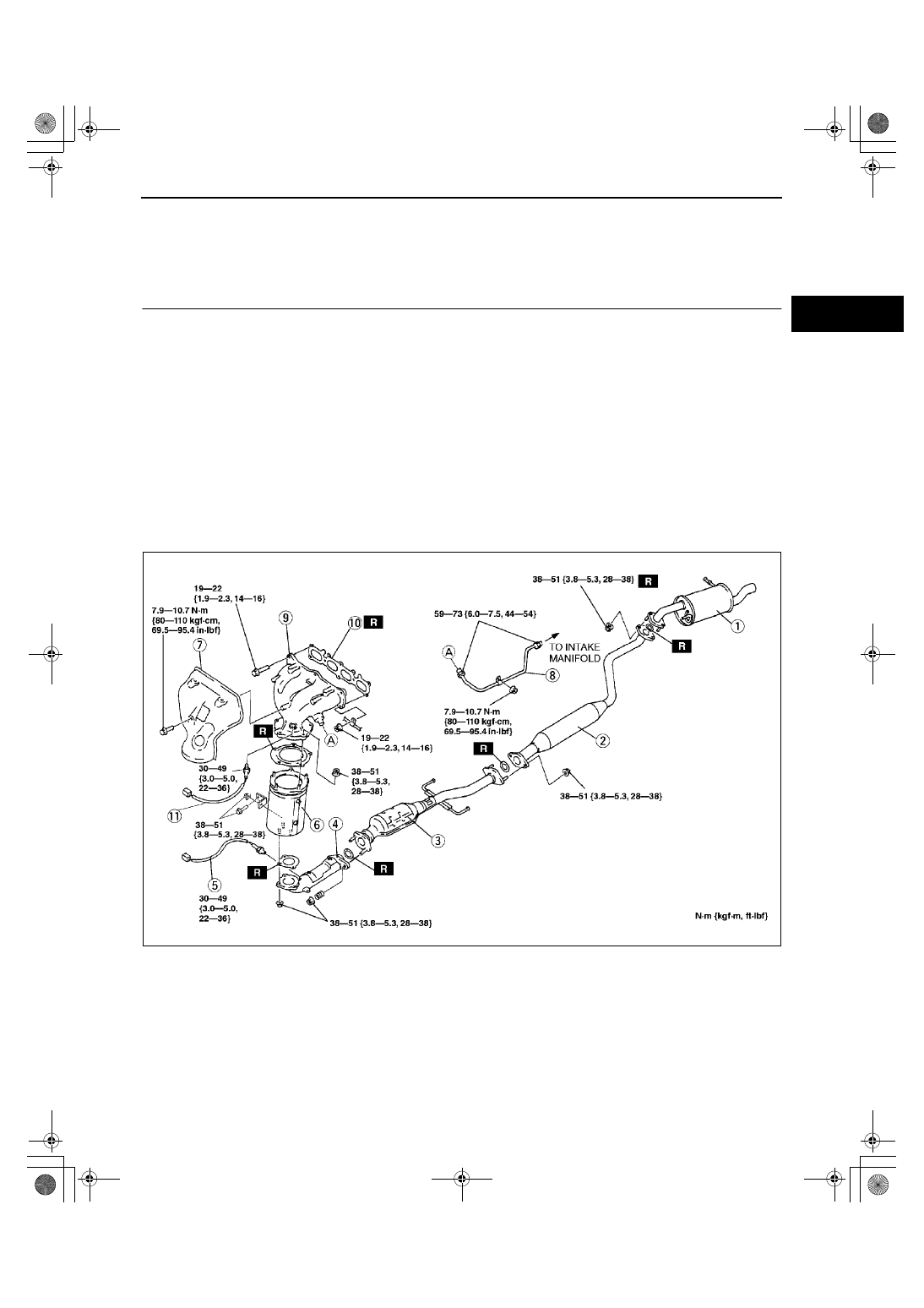

ZM

A3U0115W002

1712-1U-01G(01-15).fm  1 ページ  ２００１年６月２９日 金曜日 午前９時４５分

EXHAUST SYSTEM

01–15–2

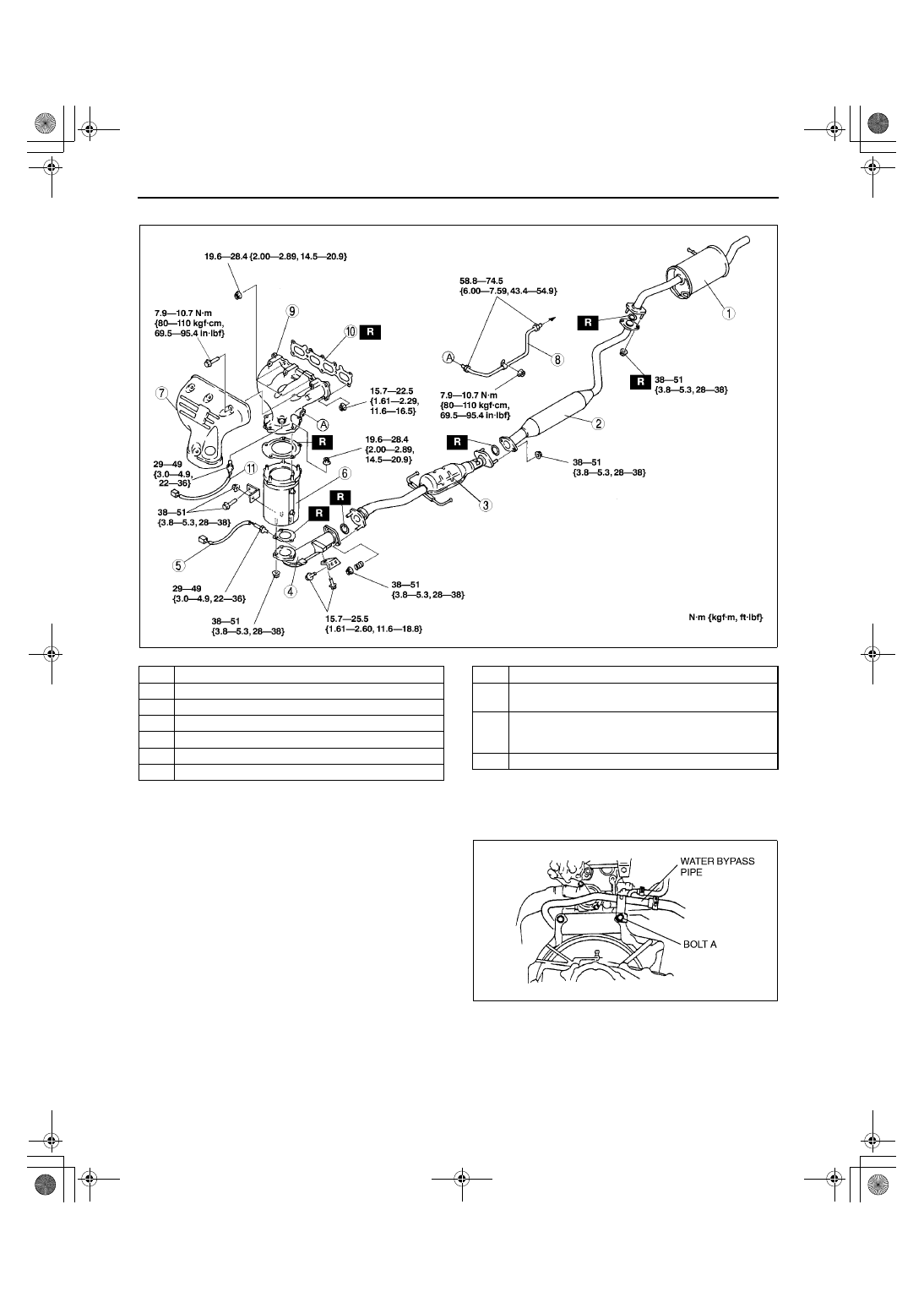

FS

Exhaust Manifold Removal Note

1. Remove the air cleaner and air hose.
2. Remove bolt A on the water bypass pipe before

removing the exhaust manifold.

Tightening torque

64—89 N·m {6.5—9.1 kgf·m, 48—65 ft·lbf}

A3U0115W001

1

Main silencer

2

Presilencer

3

TWC

4

Front pipe

5

HO2S (rear)

6

WU-TWC

7

Exhaust manifold insulator

8

EGR  pipe

9

Exhaust manifold
(See 01–15–2 Exhaust Manifold Removal Note)

10

Exhaust manifold gasket
(See 01–15–3 Exhaust Manifold Gasket Installation
Note)

11

HO2S (Front)

X3U115WA2

1712-1U-01G(01-15).fm  2 ページ  ２００１年６月２９日 金曜日 午前９時４５分

EXHAUST SYSTEM

01–15–3

01–15

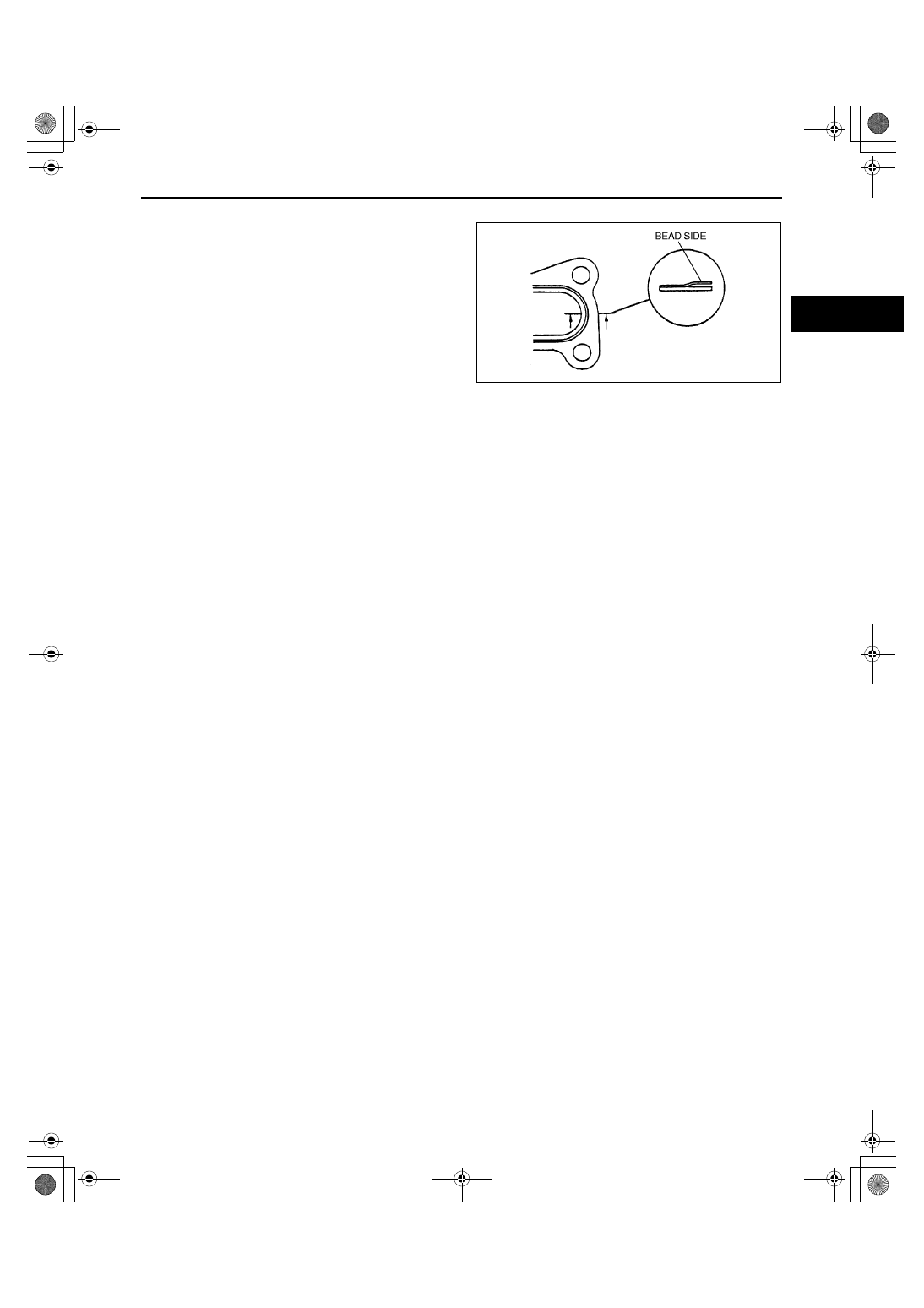

Exhaust Manifold Gasket Installation Note

1. To install the exhaust manifold gasket, make sure

that the bead side of the gasket is facing the
exhaust manifold side.

End Of Sie

X3U115WA3

1712-1U-01G(01-15).fm  3 ページ  ２００１年６月２９日 金曜日 午前９時４５分

EMISSION SYSTEM

01–16–1

01–16

01–16

EMISSION SYSTEM

EMISSION SYSTEM LOCATION

INDEX  . . . . . . . . . . . . . . . . . . . . . . . . . .  01–16–2

Evaporative Emission (EVAP) Control

System . . . . . . . . . . . . . . . . . . . . . . . .  01–16–2

EGR System  . . . . . . . . . . . . . . . . . . . .  01–16–4
Positive Crankcase Ventilation (PCV)

System . . . . . . . . . . . . . . . . . . . . . . . .  01–16–5

EVAPORATIVE EMISSION (EVAP)

CONTROL SYSTEM DIAGRAM . . . . . .  01–16–6

EVAPORATIVE EMISSION (EVAP)

CONTROL SYSTEM
(FUEL TANK SIDE) COMPONENT
REMOVAL/INSTALLATION . . . . . . . . .  01–16–7

EVAPORATIVE GAS CHECK VALVE

(TWO-WAY) INSPECTION . . . . . . . . . .  01–16–8

AIR FILTER INSPECTION  . . . . . . . . . . .  01–16–9
CHARCOAL CANISTER INSPECTION  .  01–16–9
CANISTER DRAIN CUT VALVE (CDCV)

REMOVAL/INSTALLATION . . . . . . . . .  01–16–9

Evaporative Hose Installation Note  . . .  01–16–9

CANISTER DRAIN CUT VALVE (CDCV)

INSPECTION . . . . . . . . . . . . . . . . . . . . .  01–16–10

Simulation Test  . . . . . . . . . . . . . . . . . .  01–16–10
Airflow Inspection . . . . . . . . . . . . . . . . .  01–16–10
Circuit Open/Short Inspection  . . . . . . .  01–16–10

CATCH TANK INSPECTION. . . . . . . . . .  01–16–11

PURGE SOLENOID VALVE

REMOVAL/INSTALLATION . . . . . . . . . . 01–16–11

Vacuum Hose Installation Note . . . . . . . 01–16–11
Evaporative Hose Installation Note . . . . 01–16–11

PURGE SOLENOID VALVE

INSPECTION  . . . . . . . . . . . . . . . . . . . . . 01–16–12

Airflow Inspection  . . . . . . . . . . . . . . . . . 01–16–12
Circuit Open/Short Inspection . . . . . . . . 01–16–12

FUEL-FILLER CAP INSPECTION . . . . . . 01–16–13

leakage inspection  . . . . . . . . . . . . . . . . 01–16–13

EGR SYSTEM DIAGRAM. . . . . . . . . . . . . 01–16–14
EGR VALVE

REMOVAL/INSTALLATION . . . . . . . . . . 01–16–15

EGR VALVE INSPECTION. . . . . . . . . . . . 01–16–15

Resistance Inspection . . . . . . . . . . . . . . 01–16–15
Circuit Open/Short Inspection . . . . . . . . 01–16–16

EGR BOOST SENSOR SOLENOID VALVE

INSPECTION  . . . . . . . . . . . . . . . . . . . . . 01–16–17

Airflow Inspection  . . . . . . . . . . . . . . . . . 01–16–17
Circuit Open/Short Inspection . . . . . . . . 01–16–17

POSITIVE CRANKCASE VENTILATION

(PCV) SYSTEM FLOW DIAGRAM . . . . . 01–16–18

POSITIVE CRANKCASE VENTILATION

(PCV) VALVE INSPECTION  . . . . . . . . . 01–16–18

WARM UP THREE-WAY CATALYTIC

CONVERTER (WU-TWC)
INSPECTION  . . . . . . . . . . . . . . . . . . . . . 01–16–19

End of Toc
