MECHANICAL [ZM]

01–10A–26

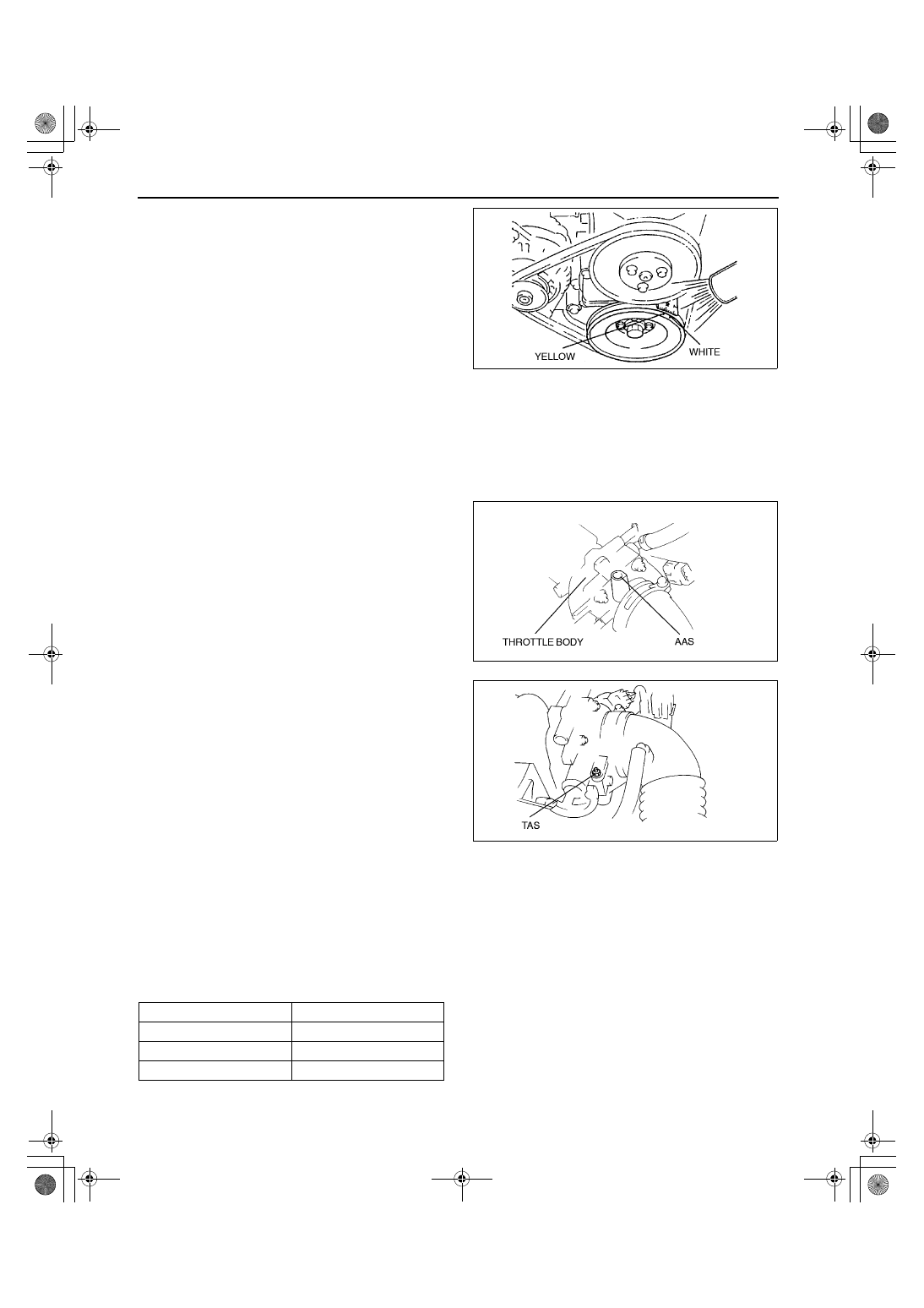

8. Verify that the timing mark (yellow) on the

crankshaft pulley is within the specification.

•

If not as specified, inspect the following.
— CMP sensor
— CKP sensor
— TP sensor
— ECT sensor
— Neutral switch (MTX)
— Clutch switch (MTX)
— TR switch (ATX)

•

If the devices are normal, replace the PCM.
(See 01–40A–7 PCM REMOVAL/
INSTALLATION [ZM].)

Specification

BTDC 6

°°°°

—18

°°°°

Idle Speed Adjustment

1. Perform “Engine Tune-up Preparation”.
2. Verify that the RPM PID is within the specification.

•

If not as specified, adjust the idle speed by turning the AAS.

Specification

650—750 (700

±±±±

50) rpm

Caution

••••

The TAS is set at the factory and must
not be adjusted. Any adjustment will
negatively effect the engine performance.

3. Connect the SST (System selector) to the DLC.
4. Set switch A to position 1.
5. Set the test switch to SELF TEST.
6. Press CLEAR to clear previously selected items.
7. Disconnect the SSTs.

Idle-up Speed Inspection

1. Perform “Engine Tune-up Preparation”.
2. Connect the SST (System selector) to the DLC.
3. Set switch A to position 1.
4. Set the test switch to SELF TEST.
5. Verify that the idle speed is normal. (See 01–10A–26 Idle Speed Adjustment.)
6. Verify that the RPM PID is within the specification.

•

If not as specified with all load conditions, inspect the IAC valve.

•

If not as specified with some load condition, inspect the related input switches, harnesses, and connectors.

Specification

*

1

: Excludes temporary idle speed drop just after the electrical loads (E/L) are turned on.

X3U110WBY

X3U110WBZ

X3U110WC1

Load condition

Idle-up speed (rpm)*

1

E/L ON*

2

650—750

P/S operating*

3

700—800

A/C ON*

4

700—800

1712-1U-01G(01-10A).fm  26 ページ  ２００１年６月２９日 金曜日 午前９時３６分

MECHANICAL [ZM]

01–10A–27

01–10A

*

2

: Headlight is on, Fan switch is above 1st, Cooling fan is operating, Rear window defroster is on.

*

3

: Steering wheel is fully turned.

*

4

: A/C switch and fan switch are on.

Idle Mixture Inspection

1. Perform “Engine Tune-up Preparation”.
2. Verify that the idle speed and ignition timing are within the specification. (See 01–10A–25 Ignition Timing

Inspection.)(See 01–10A–26 Idle Speed Adjustment.)

3. Turn the test mode to OFF.
4. Warm up the engine by holding the engine speed at 2,500—3,000 rpm for approx. 3 min.
5. Insert an exhaust gas analyzer to the tailpipe.
6. Verify that the CO and HC concentrations are within the regulation.

•

If not within the regulation, inspect the following:
— On-board diagnostic system (See 01–02A–15 DTC TABLE [ZM].)
— HO2S (See 01–40A–36 HEATED OXYGEN SENSOR (HO2S) INSPECTION [ZM].)
— Intake manifold vacuum (See 01–03A–57 Intake Manifold Vacuum Inspection.)
— Fuel line pressure (See 01–14–6 FUEL PRESSURE INSPECTION.)
— Ignition timing control

•

If the systems and devices are normal, replace the TWC. (See 01–15–1 EXHAUST SYSTEM
REMOVAL/INSTALLATION.)

End Of Sie

1712-1U-01G(01-10A).fm  27 ページ  ２００１年６月２９日 金曜日 午前９時３６分

MECHANICAL [FS]

01–10B–1

01–10B

01–10B MECHANICAL [FS]

MECHANICAL LOCATION INDEX

[FS]  . . . . . . . . . . . . . . . . . . . . . . . . . . . .  01–10B–2

DRIVE BELT INSPECTION [FS]. . . . . . .  01–10B–3

Drive Belt Deflection Inspection . . . . . .  01–10B–3
Drive Belt Tension Inspection  . . . . . . .  01–10B–3

DRIVE BELT ADJUSTMENT [FS]  . . . . .  01–10B–4
VALVE CLEARANCE

INSPECTION [FS] . . . . . . . . . . . . . . . . .  01–10B–5

VALVE CLEARANCE

ADJUSTMENT [FS]. . . . . . . . . . . . . . . .  01–10B–6

COMPRESSION INSPECTION [FS] . . . .  01–10B–8

Compression  . . . . . . . . . . . . . . . . . . . .  01–10B–8

TIMING BELT

REMOVAL/INSTALLATION [FS] . . . . .  01–10B–8

Crankshaft Pulley Removal Note . . . . .  01–10B–10
Cylinder Head Cover Removal Note  . .  01–10B–10
No.3 Engine Mount Rubber

Removal Note  . . . . . . . . . . . . . . . . . .  01–10B–10

Timing Belt Removal Note . . . . . . . . . .  01–10B–10
Tensioner, Tensioner Spring

Installation Note . . . . . . . . . . . . . . . . .  01–10B–11

Timing Belt Installation Note  . . . . . . . .  01–10B–12
Cylinder Head Cover

Installation Note . . . . . . . . . . . . . . . . .  01–10B–13

Crankshaft Pulley Installation Note  . . .  01–10B–14
Water Pump Pulley Installation Note . .  01–10B–14

CYLINDER HEAD GASKET

REPLACEMENT [FS] . . . . . . . . . . . . . .  01–10B–14

Camshaft Pulley Removal Note  . . . . . . 01–10B–15
Camshaft Removal Note . . . . . . . . . . . . 01–10B–16
Cylinder Head Removal Note . . . . . . . . 01–10B–16
Cylinder Head Installation Note. . . . . . . 01–10B–16
Camshaft Installation Note  . . . . . . . . . . 01–10B–17
Camshaft Pulley Installation Note . . . . . 01–10B–18

FRONT OIL SEAL

REPLACEMENT [FS] . . . . . . . . . . . . . . . 01–10B–19

Front Oil Seal Removal Note  . . . . . . . . 01–10B–19
Front Oil Seal Installation Note   . . . . . . 01–10B–19

REAR OIL SEAL

REPLACEMENT [FS] . . . . . . . . . . . . . . . 01–10B–20

Rear Oil Seal Removal Note . . . . . . . . . 01–10B–20
Rear Oil Seal Installation Note  . . . . . . . 01–10B–20

ENGINE

REMOVAL/INSTALLATION [FS] . . . . . . 01–10B–21

Roll damper Installation Note  . . . . . . . . 01–10B–22
No.3, No.4 Engine Mount Installation

Note. . . . . . . . . . . . . . . . . . . . . . . . . . . 01–10B–23

ENGINE

DISASSEMBLY/ASSEMBLY [FS] . . . . . 01–10B–24

ENGINE TUNE-UP [FS] . . . . . . . . . . . . . . 01–10B–25

Engine Tune-up Preparation . . . . . . . . . 01–10B–25
Ignition Timing Inspection . . . . . . . . . . . 01–10B–25
Idle Speed Adjustment  . . . . . . . . . . . . . 01–10B–26
Idle-up Speed Inspection  . . . . . . . . . . . 01–10B–26
Idle Mixture Inspection  . . . . . . . . . . . . . 01–10B–26

End of Toc

1712-1U-01G(01-10B).fm  1 ページ  ２００１年６月２９日 金曜日 午前９時３９分

MECHANICAL [FS]

01–10B–2

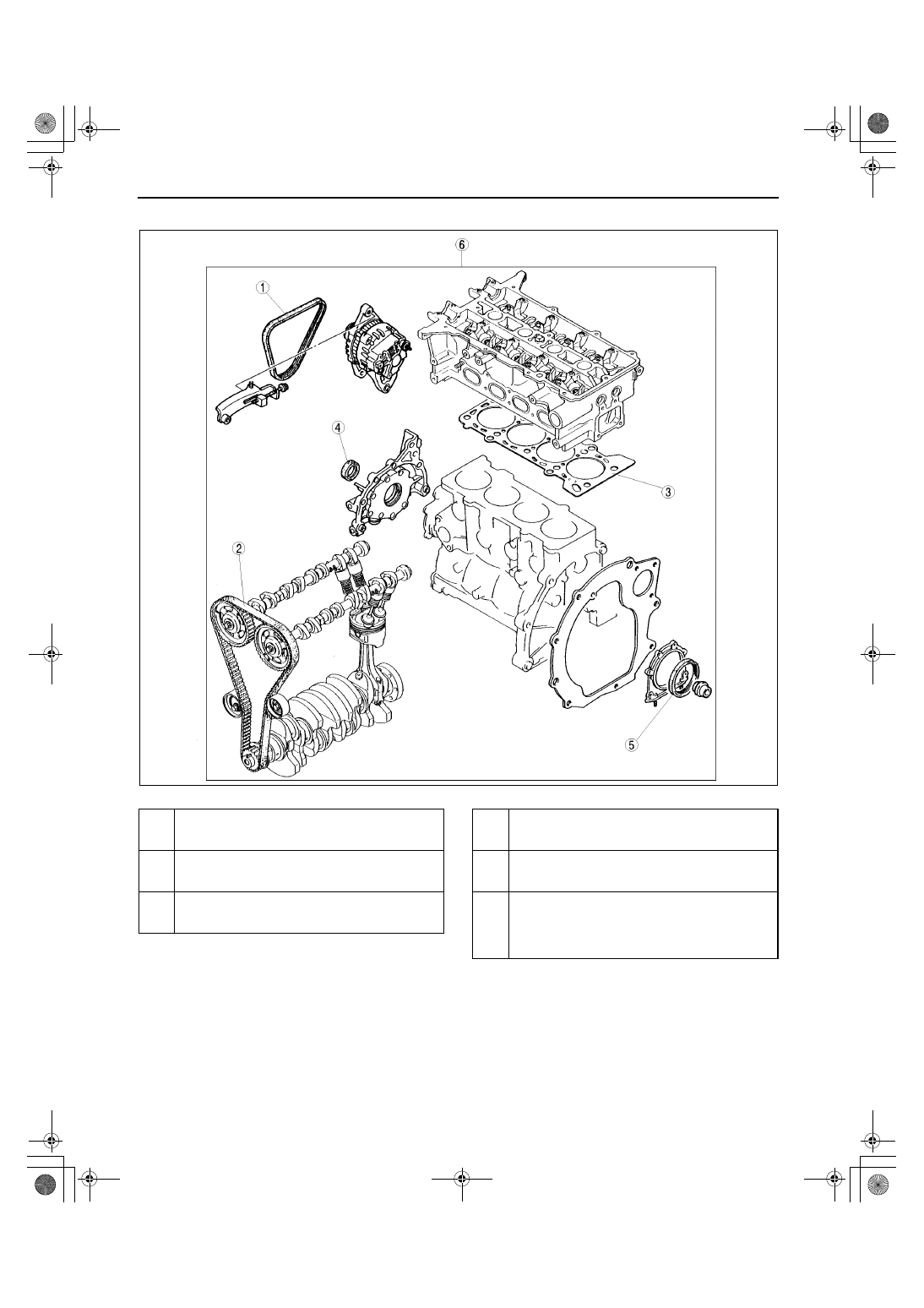

MECHANICAL LOCATION INDEX [FS]

A3U011001002W01

.

End Of Sie

Z3U0110W100

1

Drive  belt
(See 01–10B–3 DRIVE BELT INSPECTION [FS])
(See 01–10B–4 DRIVE BELT ADJUSTMENT [FS])

2

Timing belt
(See 01–10B–8 TIMING BELT REMOVAL/
INSTALLATION [FS])

3

Cylinder head gasket
(See 01–10B–14 CYLINDER HEAD GASKET
REPLACEMENT [FS])

4

Front oil seal
(See 01–10B–19 FRONT OIL SEAL
REPLACEMENT [FS])

5

Rear oil seal
(See 01–10B–20 REAR OIL SEAL REPLACEMENT
[FS])

6

Engine
(See 01–10B–21 ENGINE REMOVAL/
INSTALLATION [FS])
(See 01–10B–24 ENGINE DISASSEMBLY/
ASSEMBLY [FS])
