Fig. 18: Compressing Bushing Using SSTs
Courtesy of MAZDA MOTORS CORP.

BUSHING (FRONT SIDE) INSTALLATION NOTE

1. Press the bushing in using the SSTs .



2008 Mazda MX-5 Miata Grand Touring

2008 SUSPENSION Front Suspension - MX-5 Miata



Fig. 19: Pressing Bushing In Using SSTs
Courtesy of MAZDA MOTORS CORP.

2. Insert the stopper plate rubber into the inner pipe of the bushing (front side).



2008 Mazda MX-5 Miata Grand Touring

2008 SUSPENSION Front Suspension - MX-5 Miata

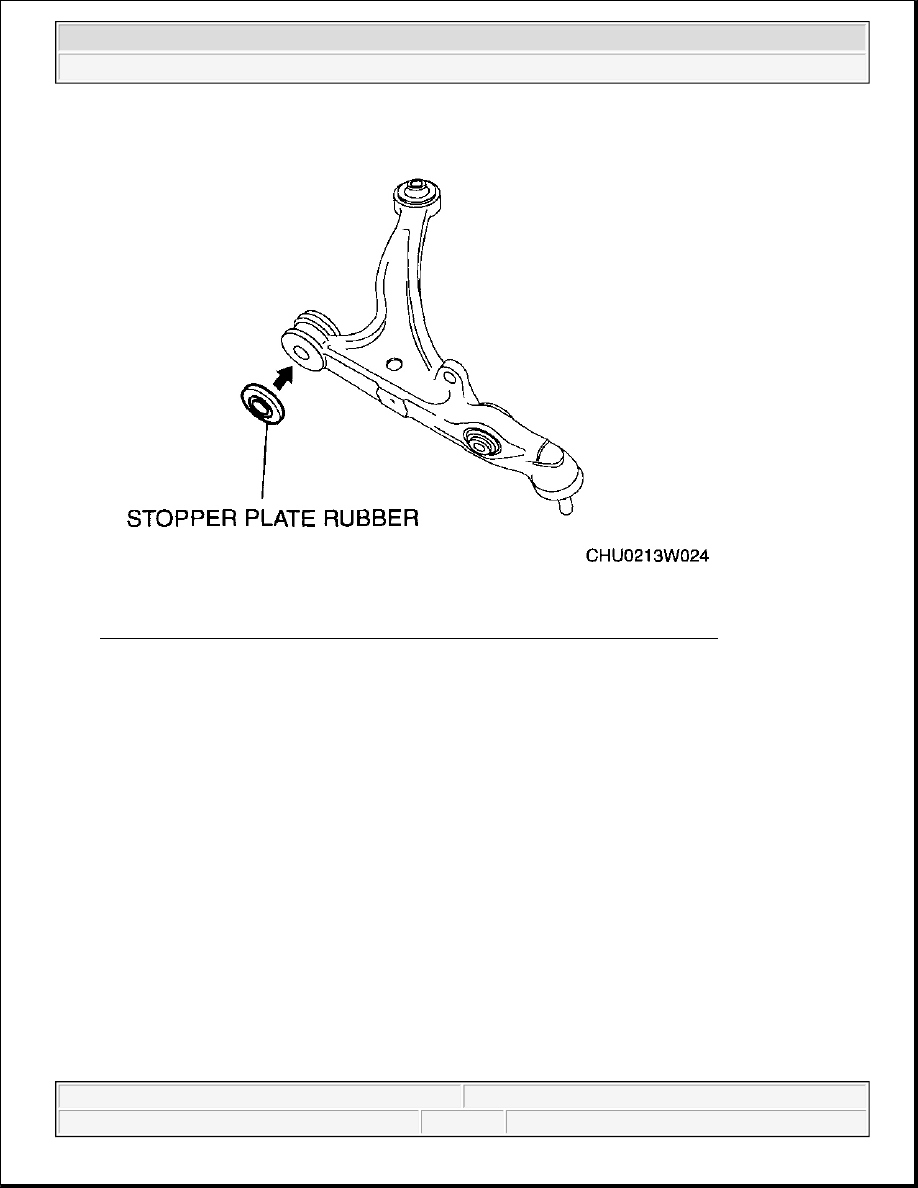

Fig. 20: Inserting Stopper Plate Rubber Into Inner Pipe Of Bushing (Front Side)
Courtesy of MAZDA MOTORS CORP.

BUSHING (REAR SIDE) INSTALLATION NOTE

1. Align the marks placed during removal and install the bushing.



2008 Mazda MX-5 Miata Grand Touring

2008 SUSPENSION Front Suspension - MX-5 Miata



Fig. 21: Aligning Match Marks
Courtesy of MAZDA MOTORS CORP.

2. Press the bushing in using the SSTs .



2008 Mazda MX-5 Miata Grand Touring

2008 SUSPENSION Front Suspension - MX-5 Miata
