Mazda MX-5 Miata (1997+). Manual - part 123







1997 Mazda MX-5 Miata

1997 System Wiring Diagrams Mazda - Miata

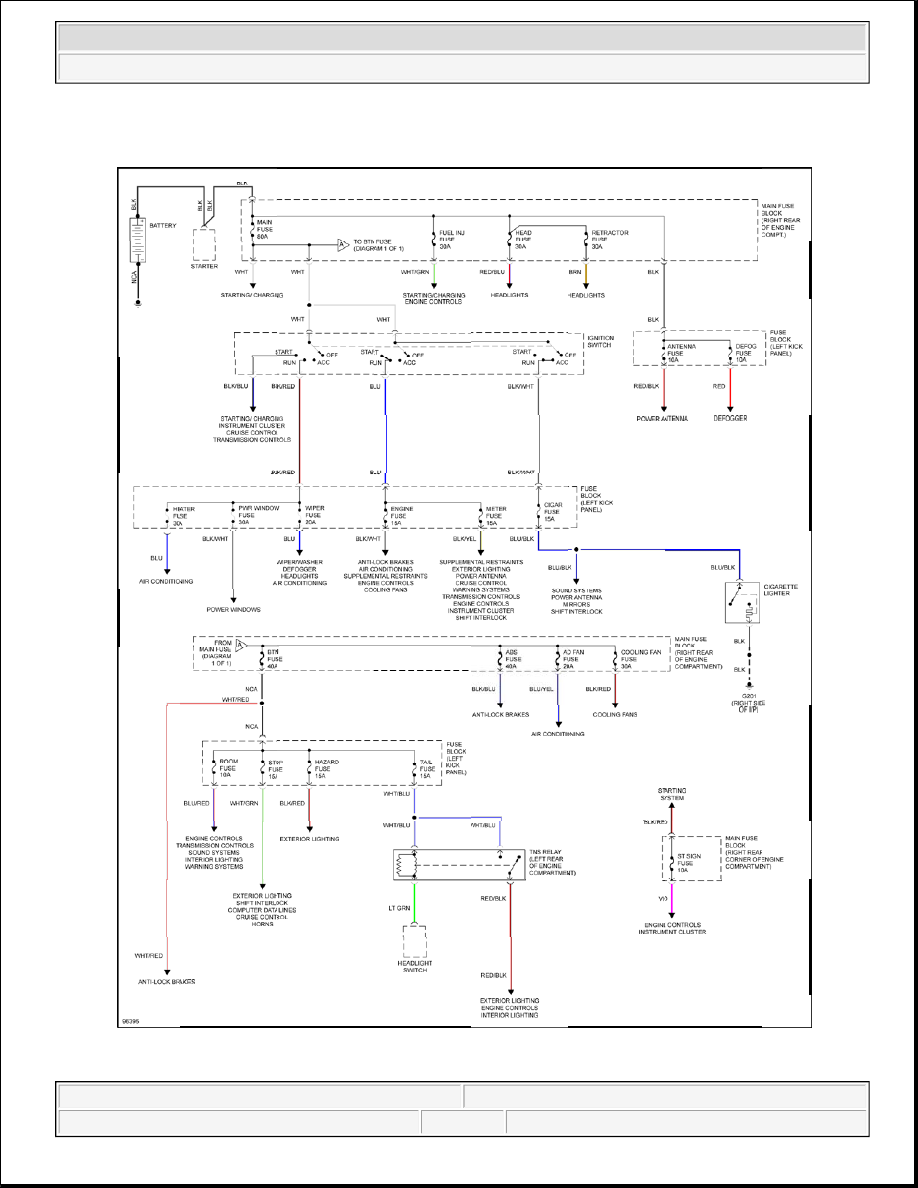

Fig. 20: Power Distribution Circuit

POWER MIRRORS



1997 Mazda MX-5 Miata

1997 System Wiring Diagrams Mazda - Miata





1997 Mazda MX-5 Miata

1997 System Wiring Diagrams Mazda - Miata

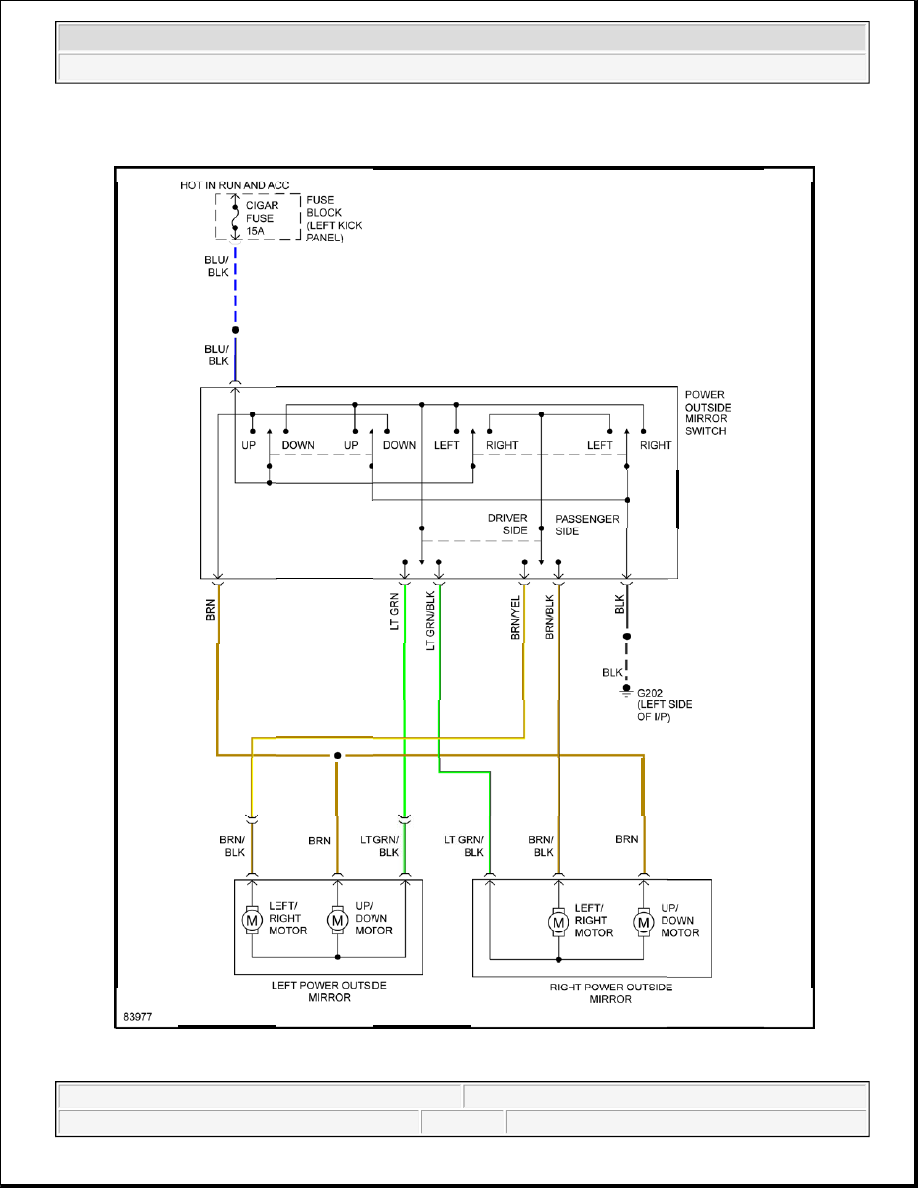

Fig. 21: Power Mirror Circuit

POWER WINDOWS



1997 Mazda MX-5 Miata

1997 System Wiring Diagrams Mazda - Miata
