Mazda MX-5 Miata (1997+). Manual - part 119

1997 Mazda MX-5 Miata

1997 System Wiring Diagrams Mazda - Miata

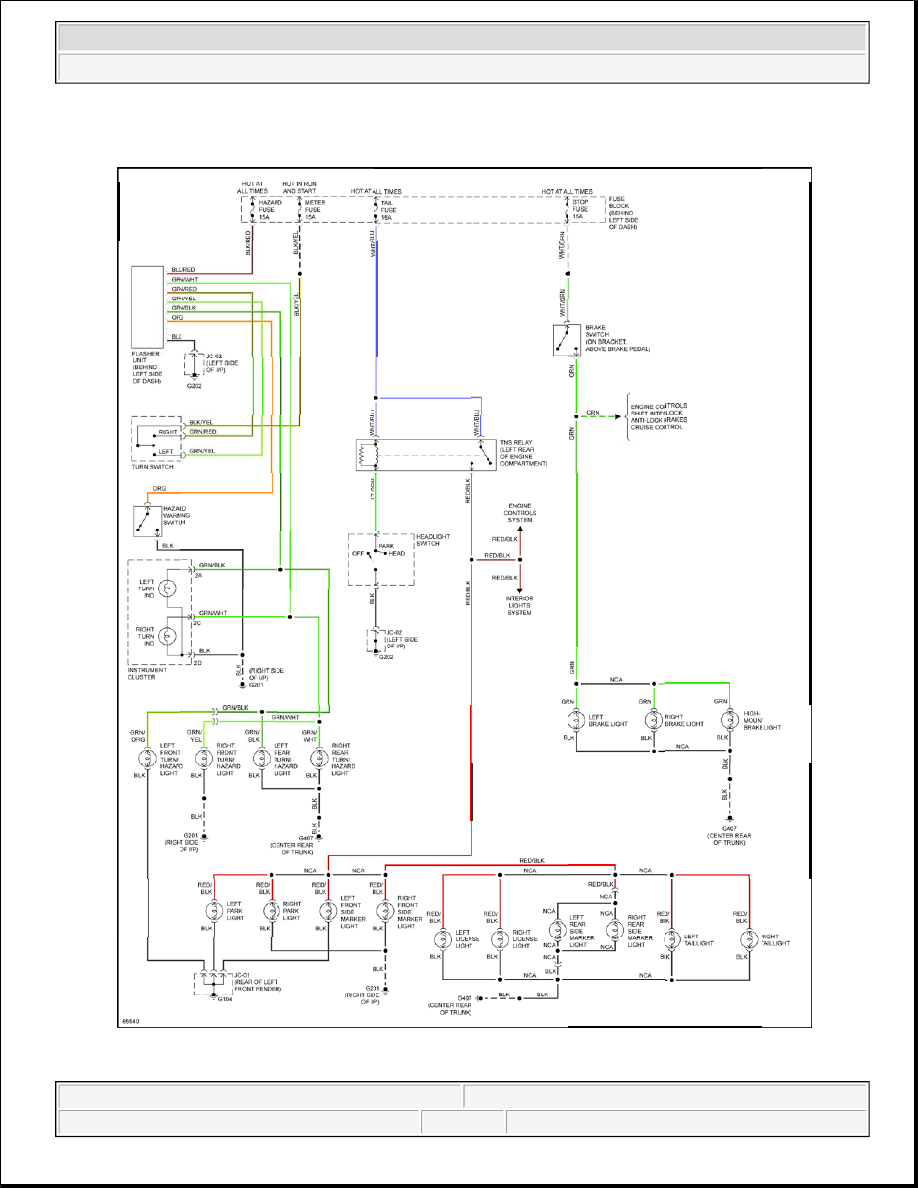

Fig. 12: Exterior Lamps Circuit, W/O DRL

GROUND DISTRIBUTION

1997 Mazda MX-5 Miata

1997 System Wiring Diagrams Mazda - Miata

1997 Mazda MX-5 Miata

1997 System Wiring Diagrams Mazda - Miata

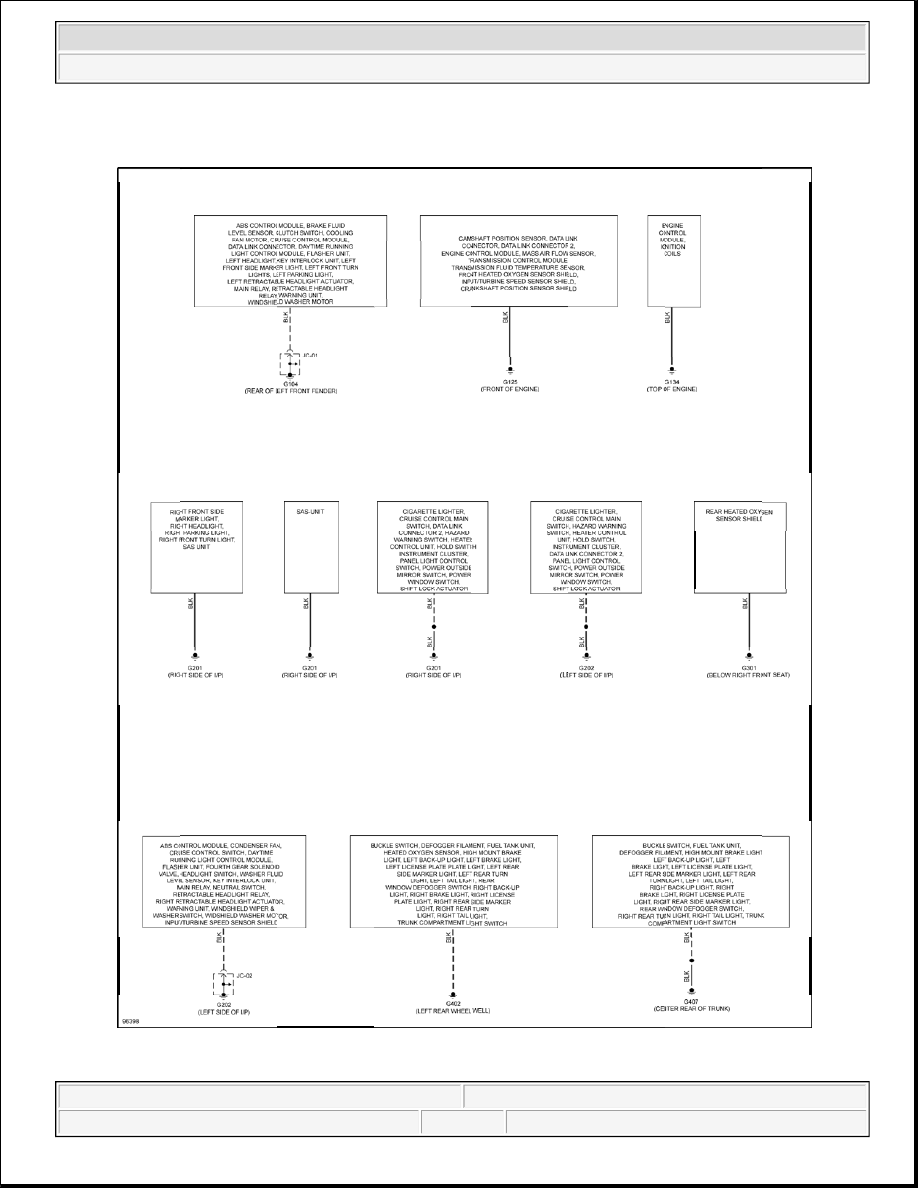

Fig. 13: Ground Distribution Circuit

HEADLIGHTS

1997 Mazda MX-5 Miata

1997 System Wiring Diagrams Mazda - Miata
