STEERING SYSTEM - POWER RACK & PINION 1997 STEERING Mazda Power Rack & Pinion

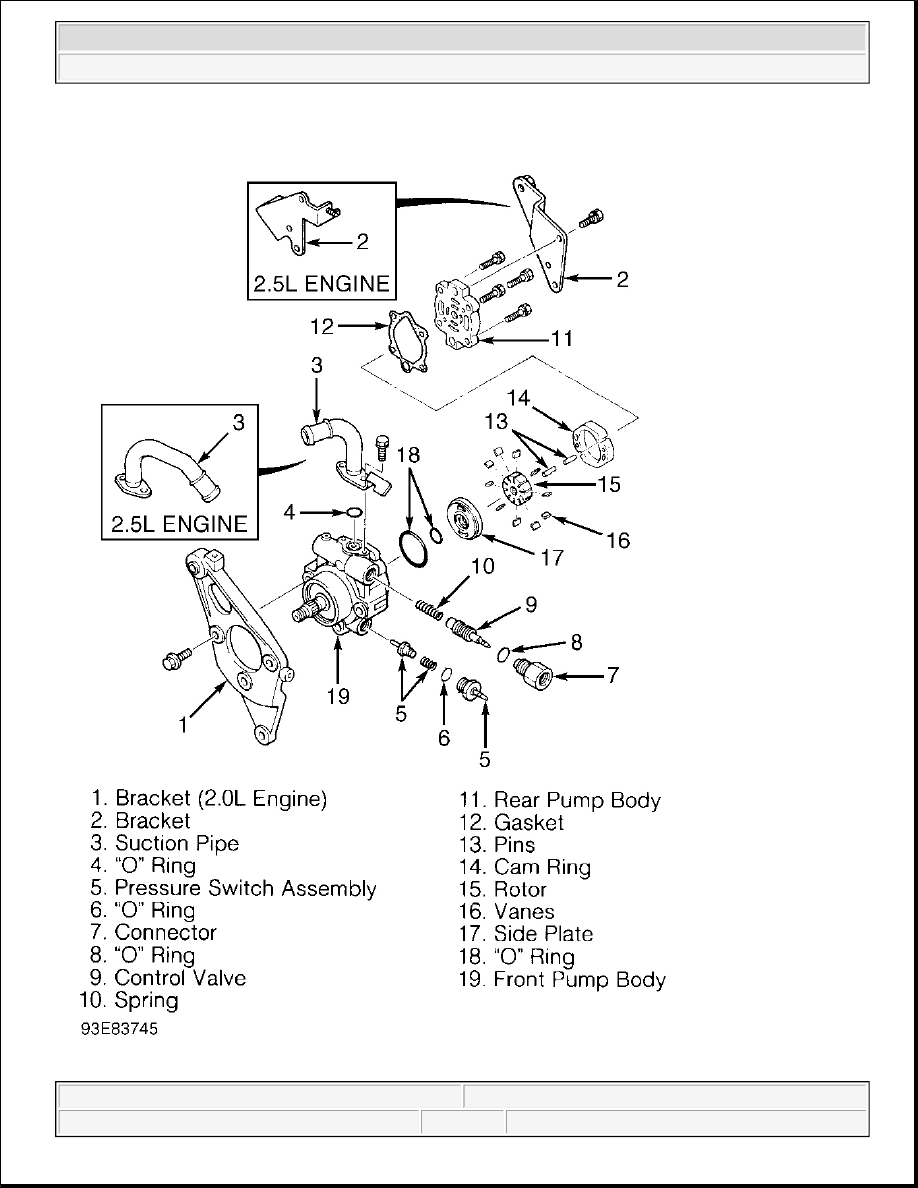

Fig. 20: Exploded View Of Power Steering Pump (MX-6 & 626 Shown; Millenia Is Similar)
Courtesy of MAZDA MOTORS CORP.

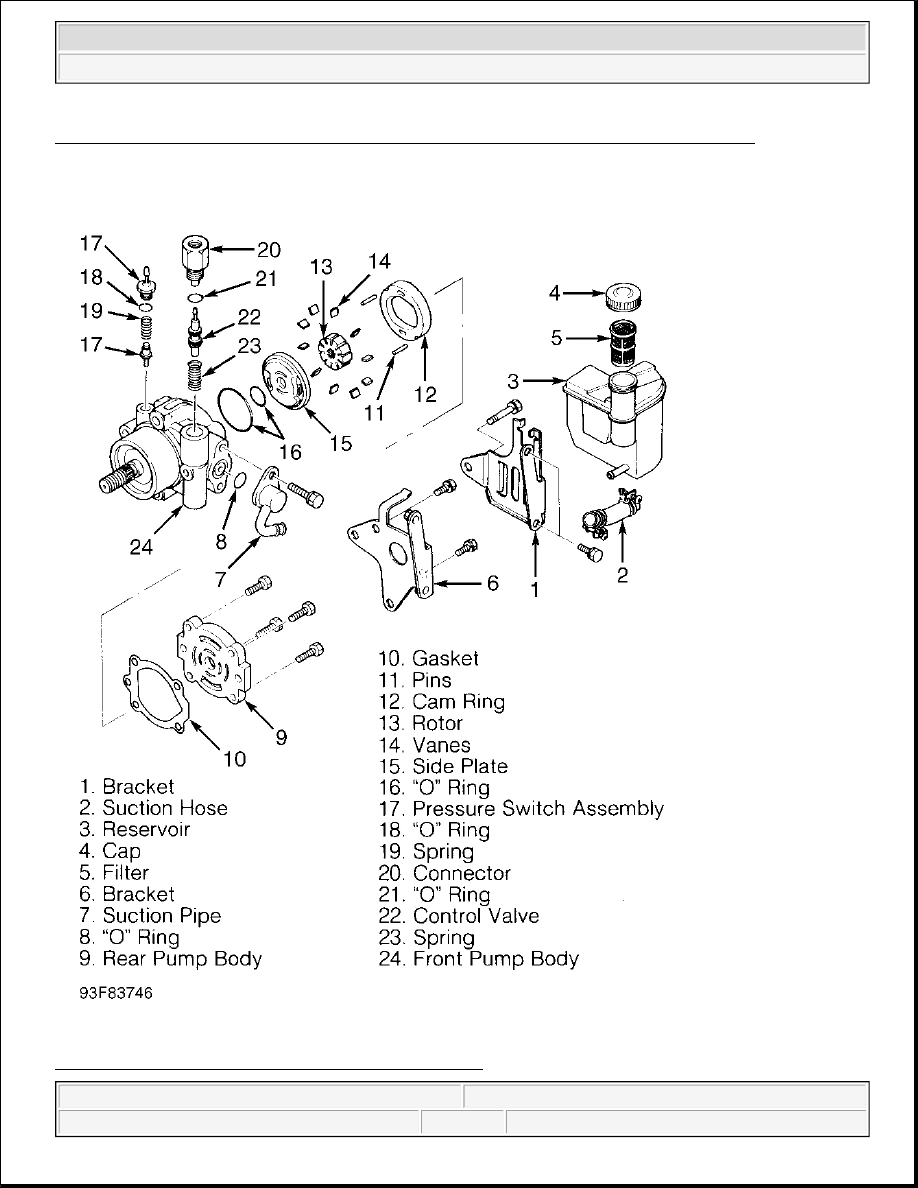

Fig. 21: Exploded View Of Power Steering Pump (RX7)



1997 Mazda MX-5 Miata

STEERING SYSTEM - POWER RACK & PINION 1997 STEERING Mazda Power Rack & Pinion



Courtesy of MAZDA MOTORS CORP.

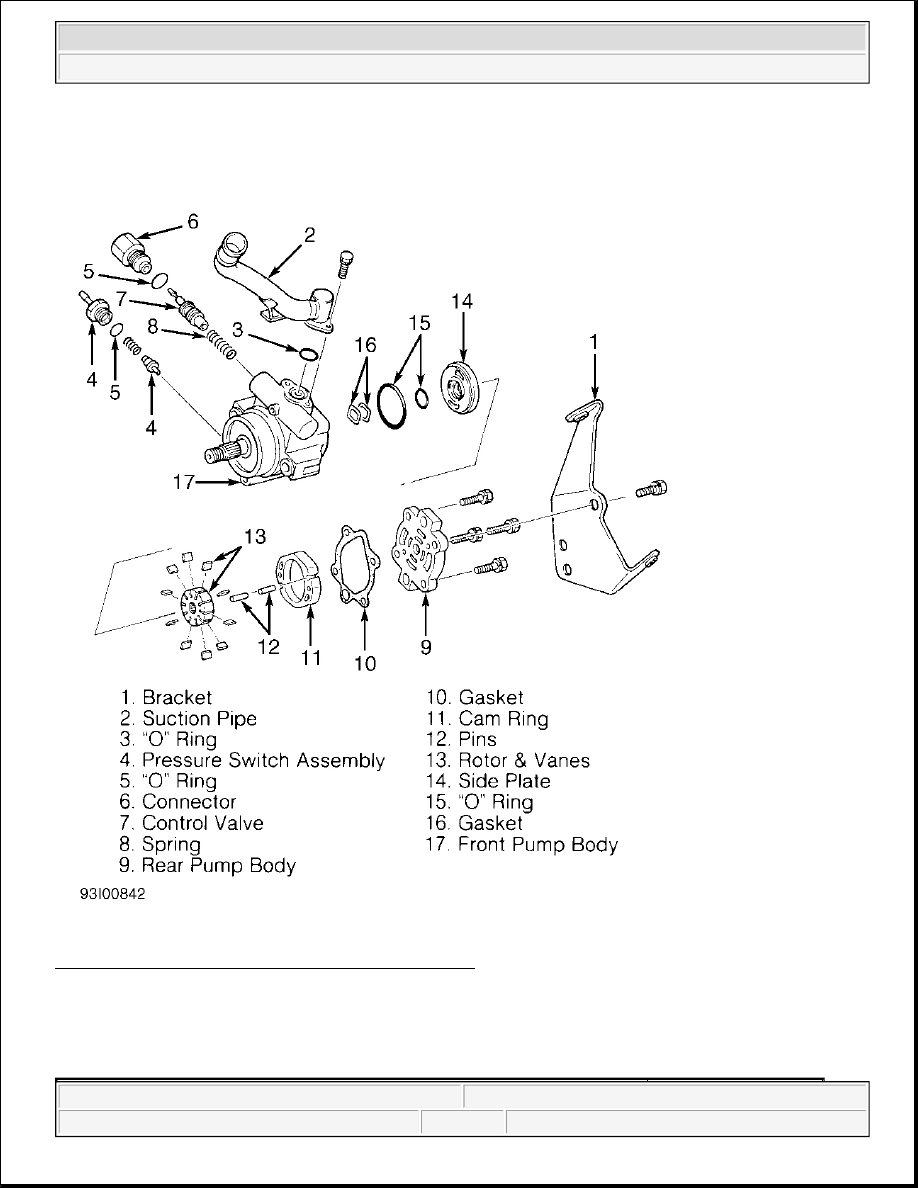

Fig. 22: Exploded View Of Power Steering Pump (929)
Courtesy of MAZDA MOTORS CORP.

TORQUE SPECIFICATIONS

TORQUE SPECIFICATIONS



1997 Mazda MX-5 Miata

STEERING SYSTEM - POWER RACK & PINION 1997 STEERING Mazda Power Rack & Pinion



Application

Ft. Lbs. (N.m)

Miata

Adjusting Cover Lock Nut

(1)

Intermediate Shaft-To-Pinion Shaft Bolt

13-19 (18-26)

Pinion Shaft Lock Nut (1995)

22-29 (30-39)

Power Steering Pump Mounting Bolts/Nuts

27-40 (37-54)

Pressure Line Fitting-To-Power Steering Pump

23-35 (31-47)

Pressure Line Fitting-To-Steering Gear

23-35 (31-47)

Steering Gear Mounting Bolts/Nuts

34-43 (46-58)

Steering Rack-To-Tie Rod

58-72 (79-98)

Tie Rod Castle Nuts

22-32 (30-44)

Tie Rod End-To-Tie Rod Lock Nut

25-29 (34-39)

Valve Housing Bolts (1996-97)

15-21 (20-29)

Wheel Lug Nuts

66-86 (89-117)

Millenia

Adjusting Cover Lock Nut

(1)

Intermediate Shaft-To-Pinion Shaft Bolt

13-19 (18-26)

Engine Mount Member
Bolts

50-69 (67-93)

Nut

55-77 (75-104)

No. 1 Engine Mount Bolt

32-44 (44-60)

Power Steering Pump Mounting Bolts/Nuts

24-33 (33-45)

Power Steering Pump Pulley Lock Nut

36-43 (49-58)

Pressure Line Fitting-To-Power Steering Pump

23-35 (41-47)

Pressure Line Fitting-To-Steering Gear

(2)

Steering Gear Mounting Bolts/Nuts

32-44 (44-60)

Steering Rack-To-Tie Rod

58-72 (79-98)

Tie Rod Castle Nuts

41-59 (55-80)

Tie Rod End-To-Tie Rod Lock Nut

58-72 (79-98)

Transverse Member Nuts (Millenia)

40-56 (54-76)

Valve Housing Bolts

13-18 (17-25)

Wheel Lug Nuts

66-94 (89-127)

MPV

Adjusting Cover Lock Nut

(1)

Intermediate Shaft-To-Pinion Shaft Bolt

13-19 (18-26)

Pinion Shaft Lock Nut

29-36 (39-49)

Power Steering Pump Mounting Bolts/Nuts

23-34 (31-46)

Power Steering Pump Pulley Lock Nut

29-43 (39-58)

Pressure Line Fitting-To-Power Steering Pump

23-35 (31-47)

Pressure Line Fitting-To-Steering Gear

23-35 (31-47)
