Mazda MX-5 Miata (1997+). Manual - part 51





CONNECTORS

CONNECTORS

GROUNDS

GROUNDS

Data Link Connector (DLC)

On left inner fender panel. See Fig. 1 .

Data Link Connector (DLC) No. 2

Under left side, center of dash, near console. See Fig. 4 .

Ignition Coil

On center rear of engine compartment.

Power Connector

On left inner fender panel.

Resistor (A/C-Heater)

Under right side of dash. See Fig. 2 .

Component

Component Location

X-06 (White, 1 Pin)

At right rear of engine compartment.

X-07 (White, 1 Pin)

At right rear of engine compartment.

X-08 (White, 3 Pin)

At right rear of engine compartment.

X-09 (Green, 4 Pin)

At right rear of engine compartment.

X-10 (White, 6 Pin)

At right rear of engine compartment.

X-12 (A/T) (White, 4 Pin)

At right rear of engine compartment. See Fig. 1 .

X-12 (M/T) (Black, 1 Pin)

At right rear of engine compartment. See Fig. 1 .

X-13 (Black, 10 Pin)

At right rear of engine compartment. See Fig. 1 .

X-14 (Black, 8 Pin)

At right rear of engine. See Fig. 1 .

X-15 (Gray, 4 Pin)

At right rear of engine. See Fig. 1 .

X-16 (White, 20 Pin)

At right kick panel. See Fig. 2 .

X-17 (White, 20 Pin)

At right kick panel. See Fig. 2 .

X-18 (White, 24 Pin)

At right kick panel. See Fig. 2 .

X-19 (White, 20 Pin)

At right kick panel. See Fig. 2 .

X-20 (White, 20 Pin)

At left side of dash. See Fig. 4 .

X-21 (White, 24 Pin)

At left side of dash. See Fig. 4 .

X-22 (White, 2 Pin)

At left side of dash. See Fig. 4 .

X-23 (White, 16 Pin)

At right side of dash. See Fig. 4 .

X-24 (White, 12 Pin)

At left kick panel. See Fig. 2 .

X-25 (White, 12 Pin)

At left kick panel. See Fig. 2 .

X-26 (White, 4 Pin)

At left kick panel. See Fig. 2 .

X-27 (White, 3 Pin)

At left kick panel. See Fig. 2 .

X-28 (White, 4 Pin)

At right kick panel. See Fig. 2 .

X-29 (White, 3 Pin)

At right kick panel. See Fig. 2 .

X-30 (White, 8 Pin)

Forward of right rear wheelwell. See Fig. 3 .

X-31 (White, 2 Pin)

At right front corner of trunk.

X-36 (White, 2 Pin)

At left kick panel.



1997 Mazda MX-5 Miata

1997 MAZDA MX-5 Miata



COMPONENT LOCATION GRAPHICS

Component

Component Location

G1

At left rear corner of engine compartment. See Fig. 1 .

G2

At left side of dash. See Fig. 2 .

G3

At front of engine compartment. See Fig. 1 .

G4

At right upper end of dash. See Fig. 2 .

G5

At right upper end of dash. See Fig. 2 .

G6

At right rear corner of engine compartment. See Fig. 1 .

G7

At right end of dash. See Fig. 4 .

G8

At left end of dash. See Fig. 4 .

G9

At center rear of trunk. See Fig. 3 .

G10

Above left rear wheelwell. See Fig. 3 .

G11

Forward of right rear wheelwell. See Fig. 3 .

NOTE:

Figures may show multiple component locations. Refer to appropriate table for
proper figure references.



1997 Mazda MX-5 Miata

1997 MAZDA MX-5 Miata

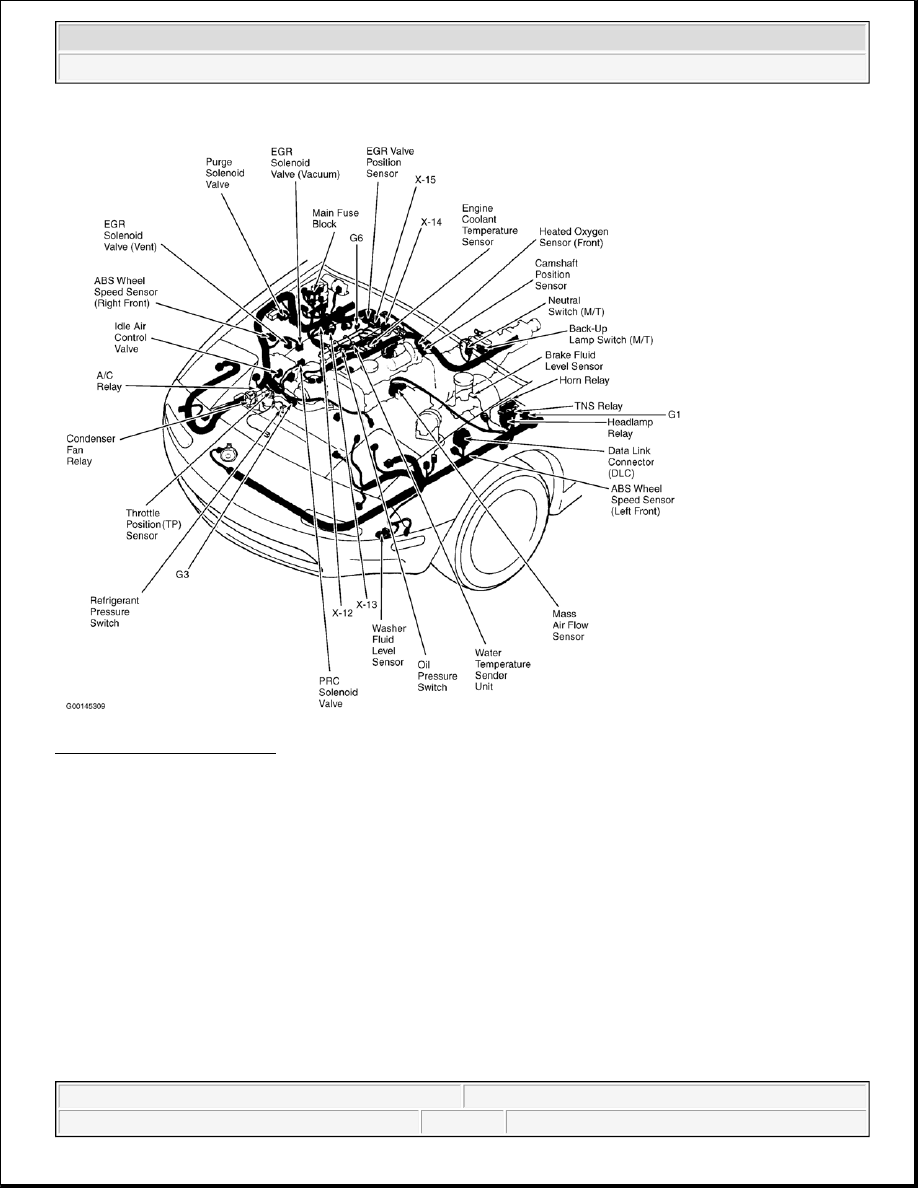

Fig. 1: Engine Compartment



1997 Mazda MX-5 Miata

1997 MAZDA MX-5 Miata

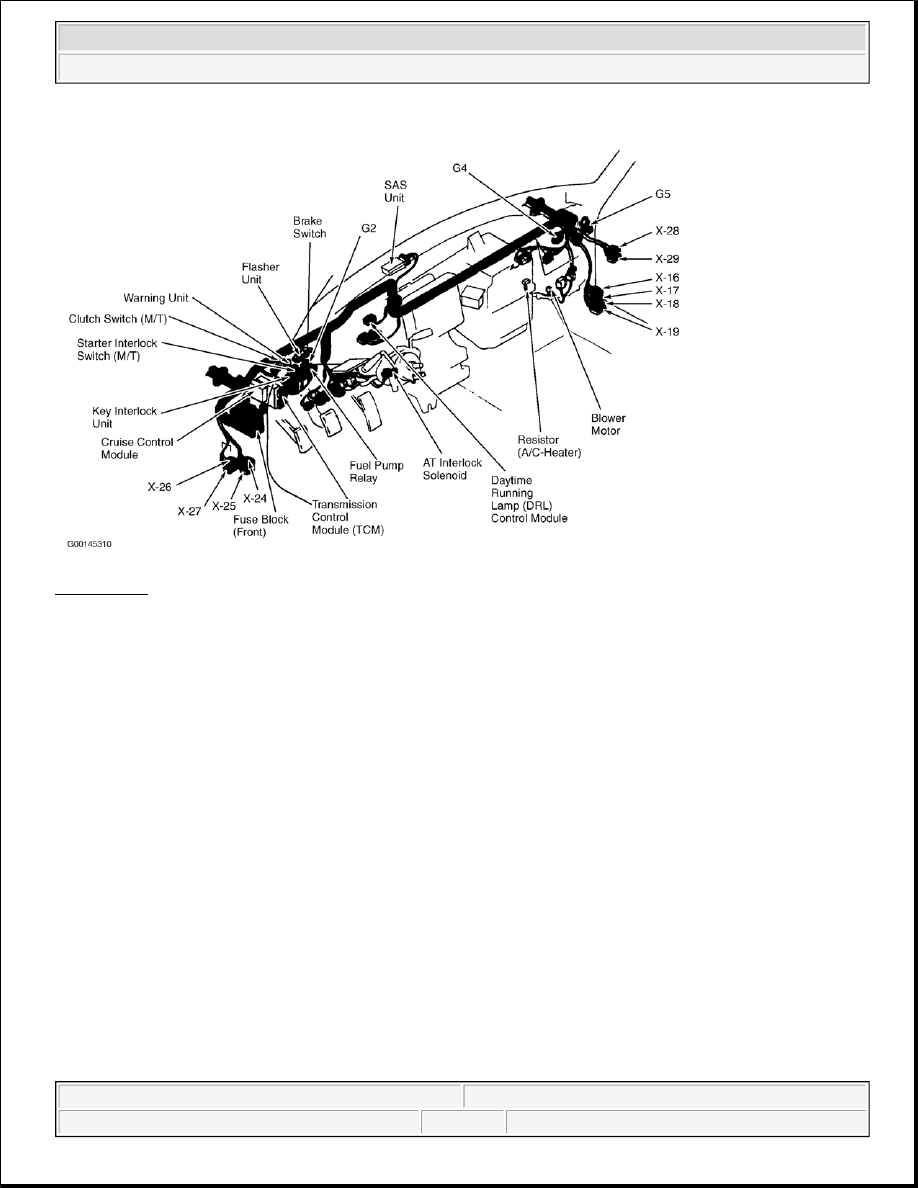

Fig. 2: Dash
