Mazda MX-5 Miata (1997+). Manual - part 39

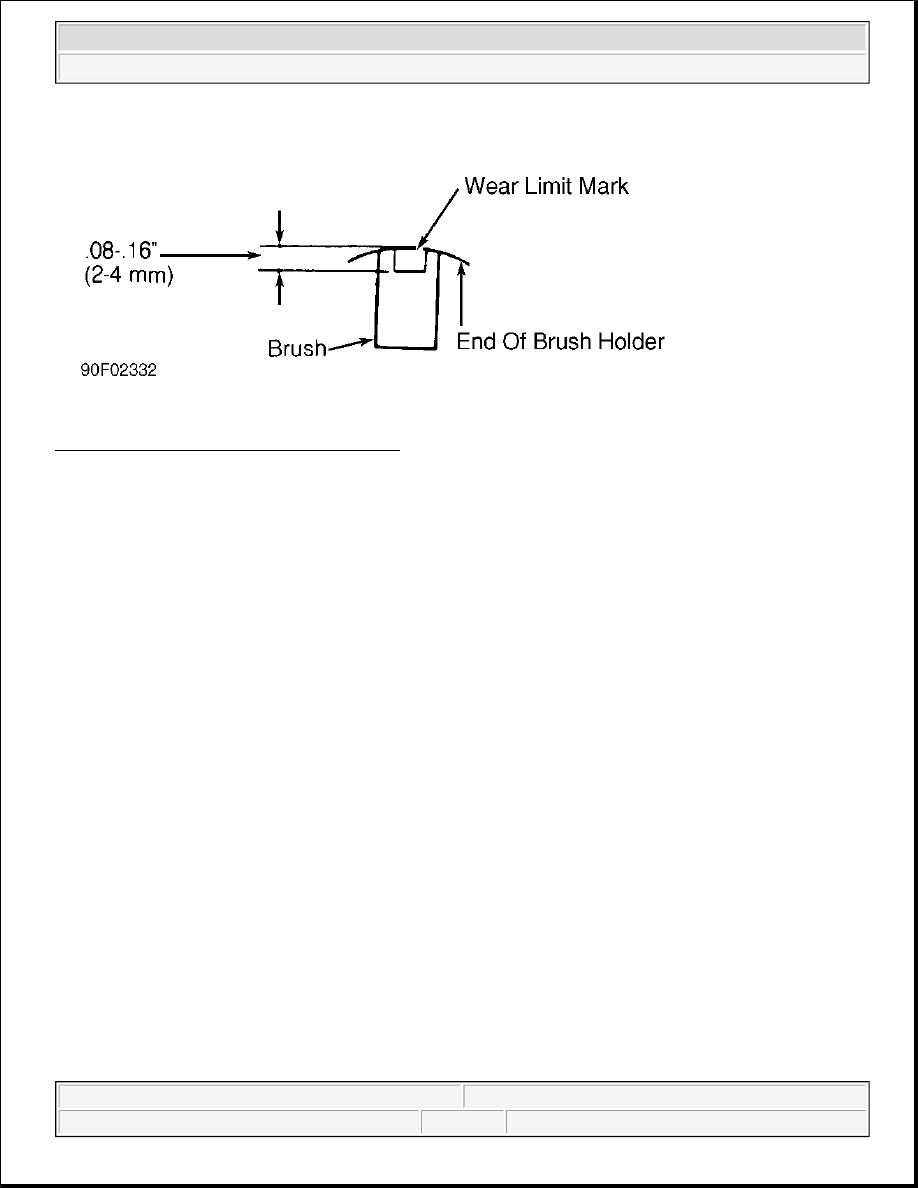

Fig. 16: Measuring Installed Depth Of Brush
Courtesy of MAZDA MOTORS CORP.



1997 Mazda MX-5 Miata

GENERATOR & REGULATOR 1997 STARTING & CHARGING SYSTEMS Mazda - Generators & Regulators

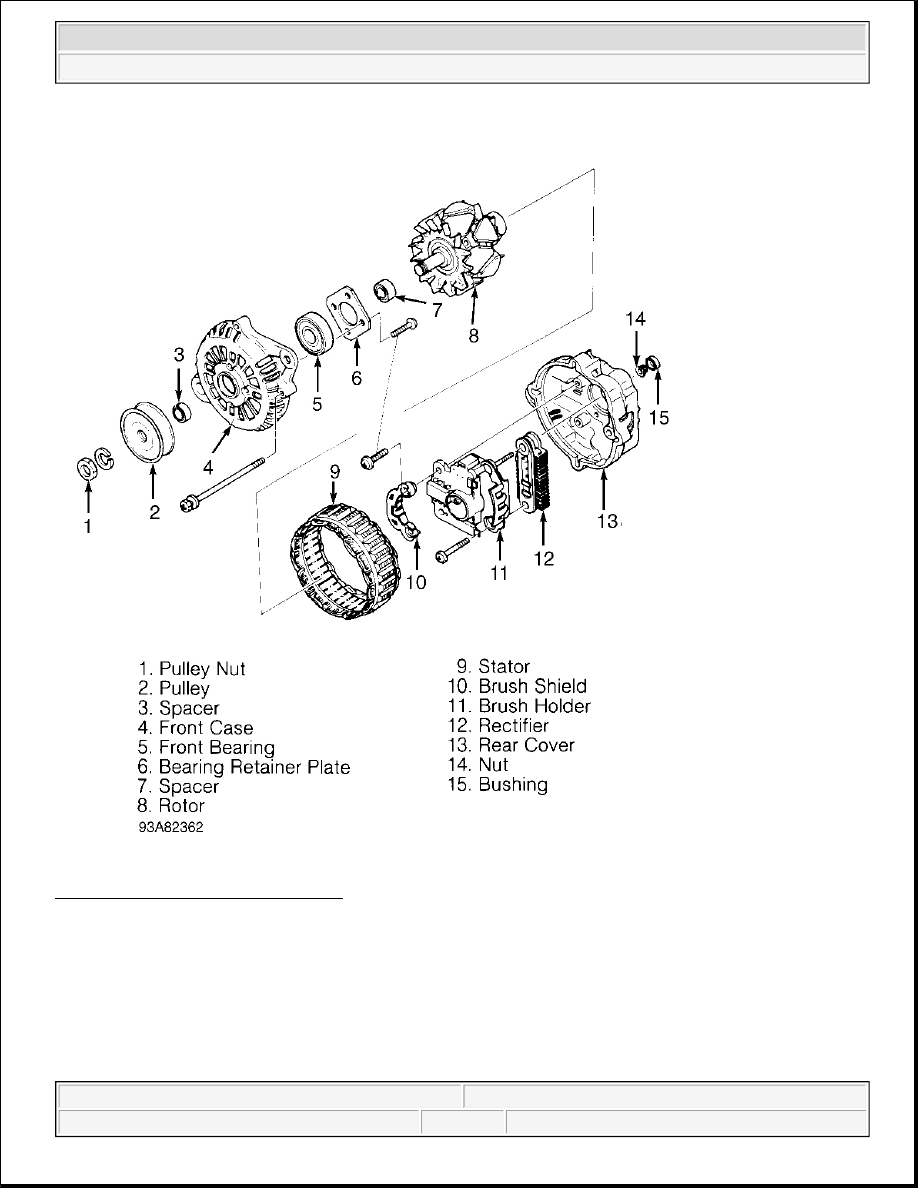

Fig. 17: Exploded View Of Generator
Courtesy of MAZDA MOTORS CORP.

WIRING DIAGRAMS



1997 Mazda MX-5 Miata

GENERATOR & REGULATOR 1997 STARTING & CHARGING SYSTEMS Mazda - Generators & Regulators





1997 Mazda MX-5 Miata

GENERATOR & REGULATOR 1997 STARTING & CHARGING SYSTEMS Mazda - Generators & Regulators

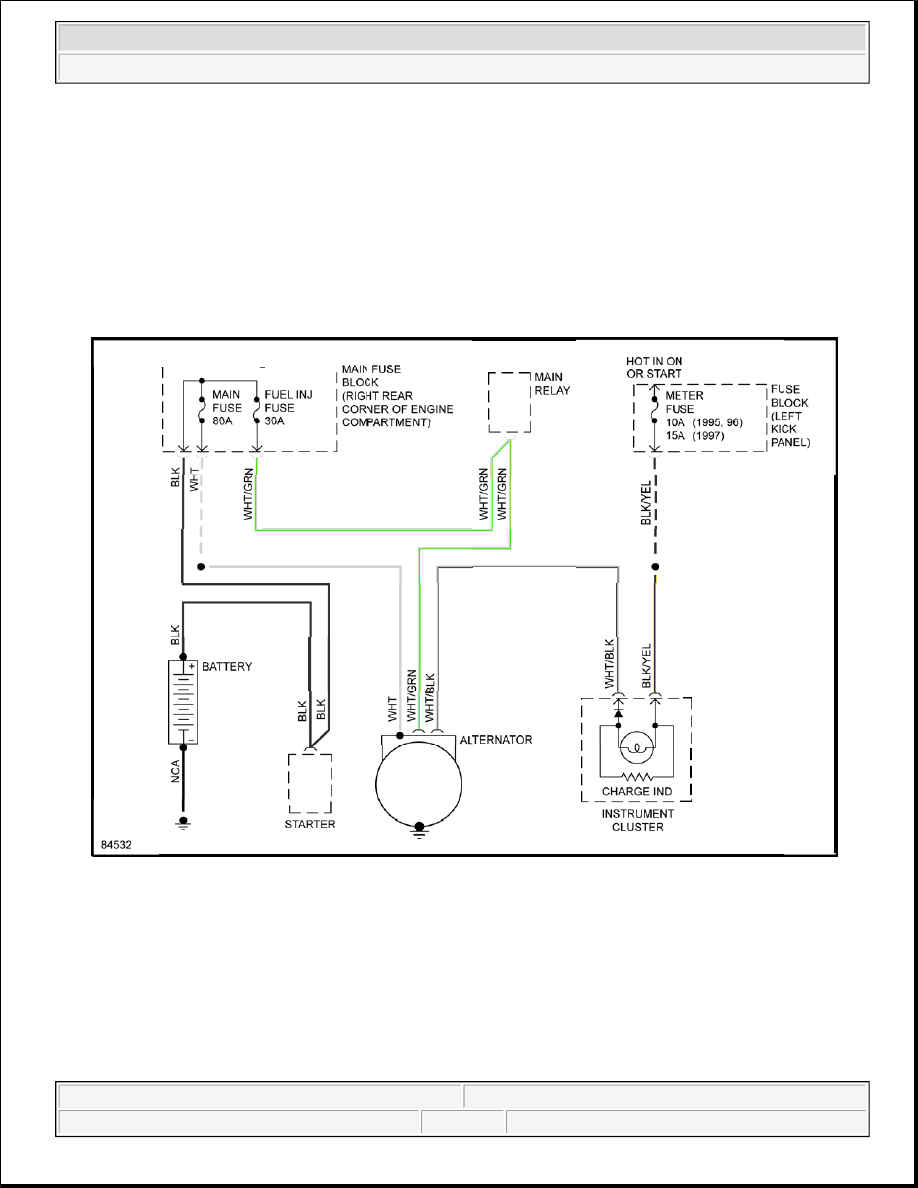

Fig. 18: Charging System Wiring Diagram



1997 Mazda MX-5 Miata

GENERATOR & REGULATOR 1997 STARTING & CHARGING SYSTEMS Mazda - Generators & Regulators
