Mazda 5. Manual - part 75





BODY STRUCTURE [WATER-PROOF AND RUST PREVENTIVE]

09–80C–1

09

09–80C

BODY STRUCTURE [WATER-PROOF

AND RUST PREVENTIVE]

BODY SEALING  . . . . . . . . . . . . . . . . . . .  09–80C–1
UNDER COATING . . . . . . . . . . . . . . . . . .  09–80C–4
CHIPPING-RESISTANT COATING . . . . .  09–80C–6

RUST PREVENTIVE TREATMENT  . . . . . 09–80C–9
DUMPING SHEET REPLACEMENT  . . . . 09–80C–9

End of Toc

BODY SEALING

DPE098007000B02

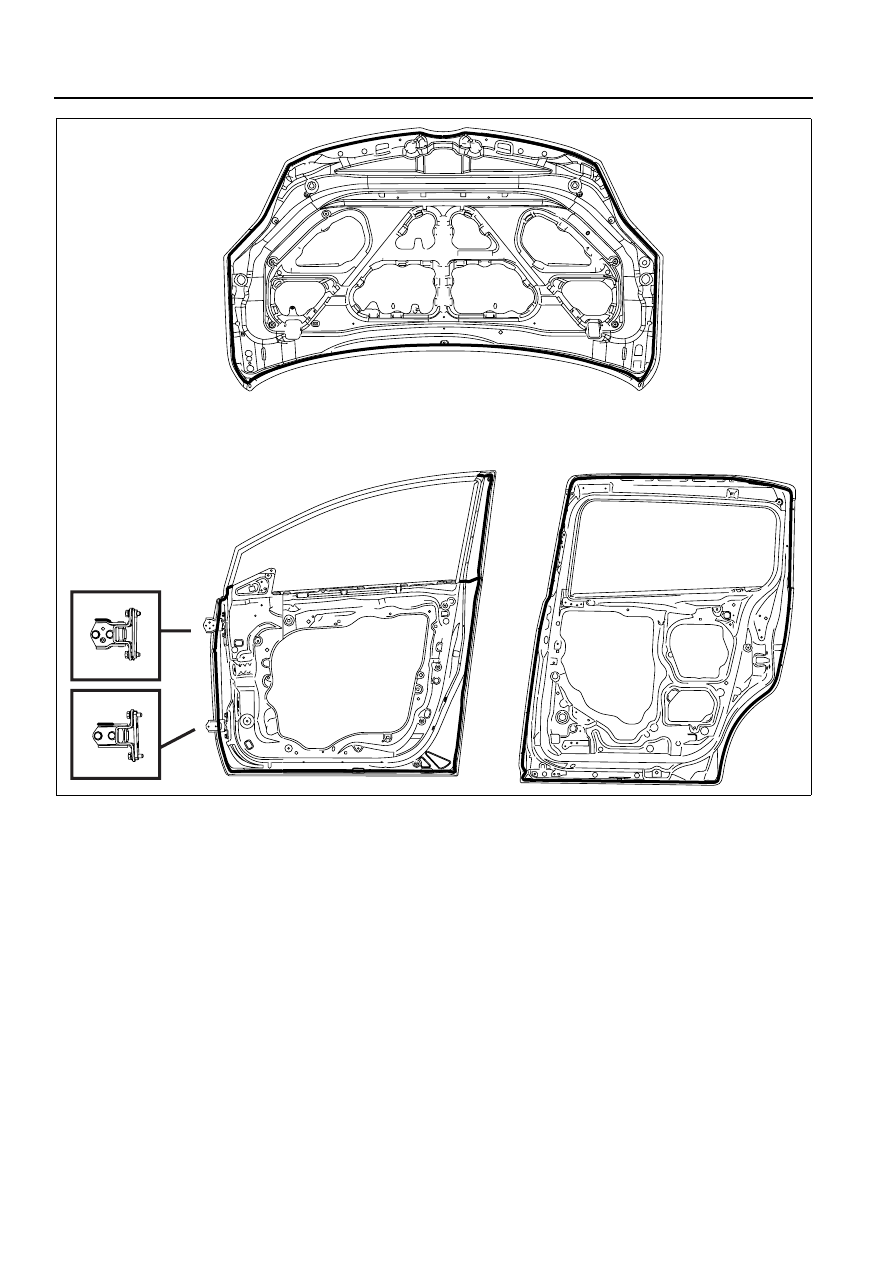

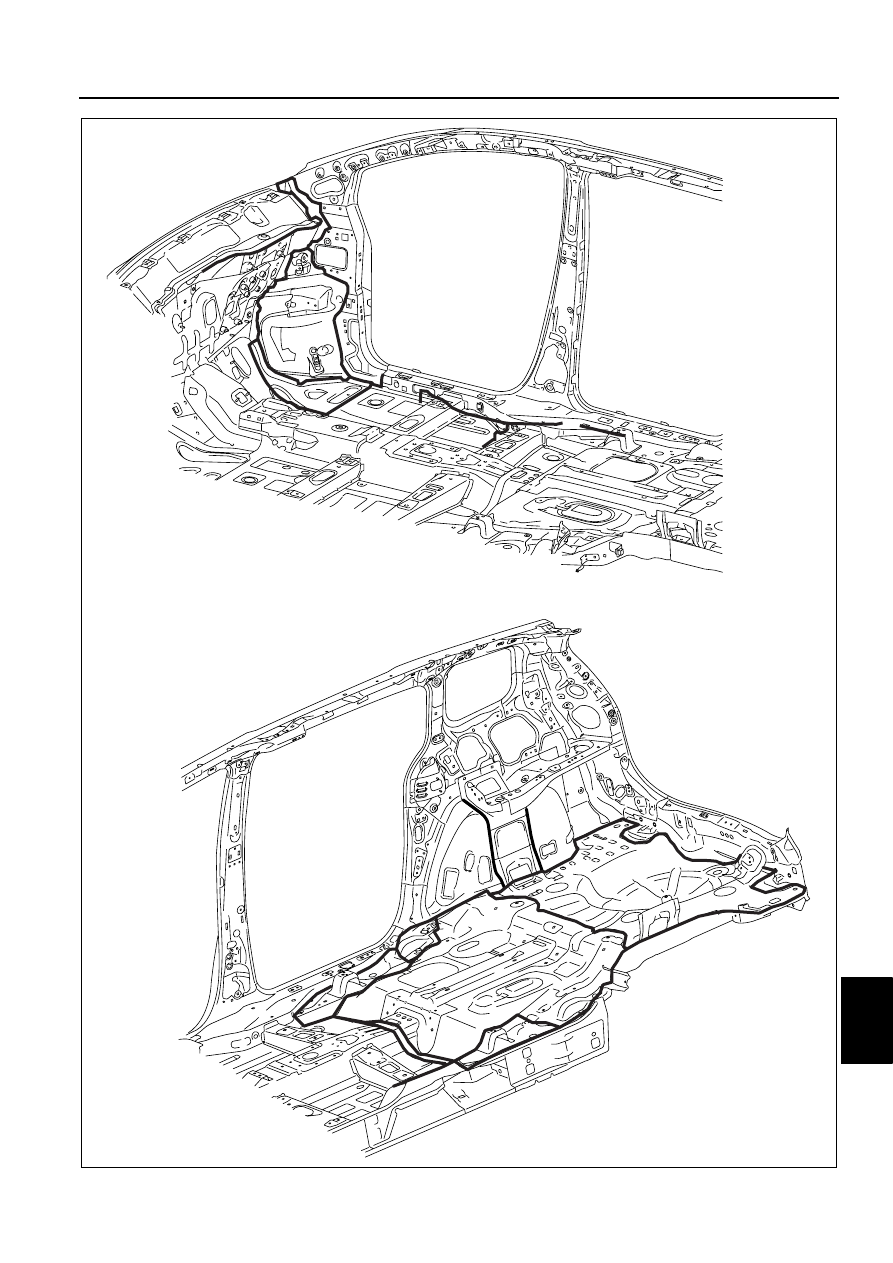

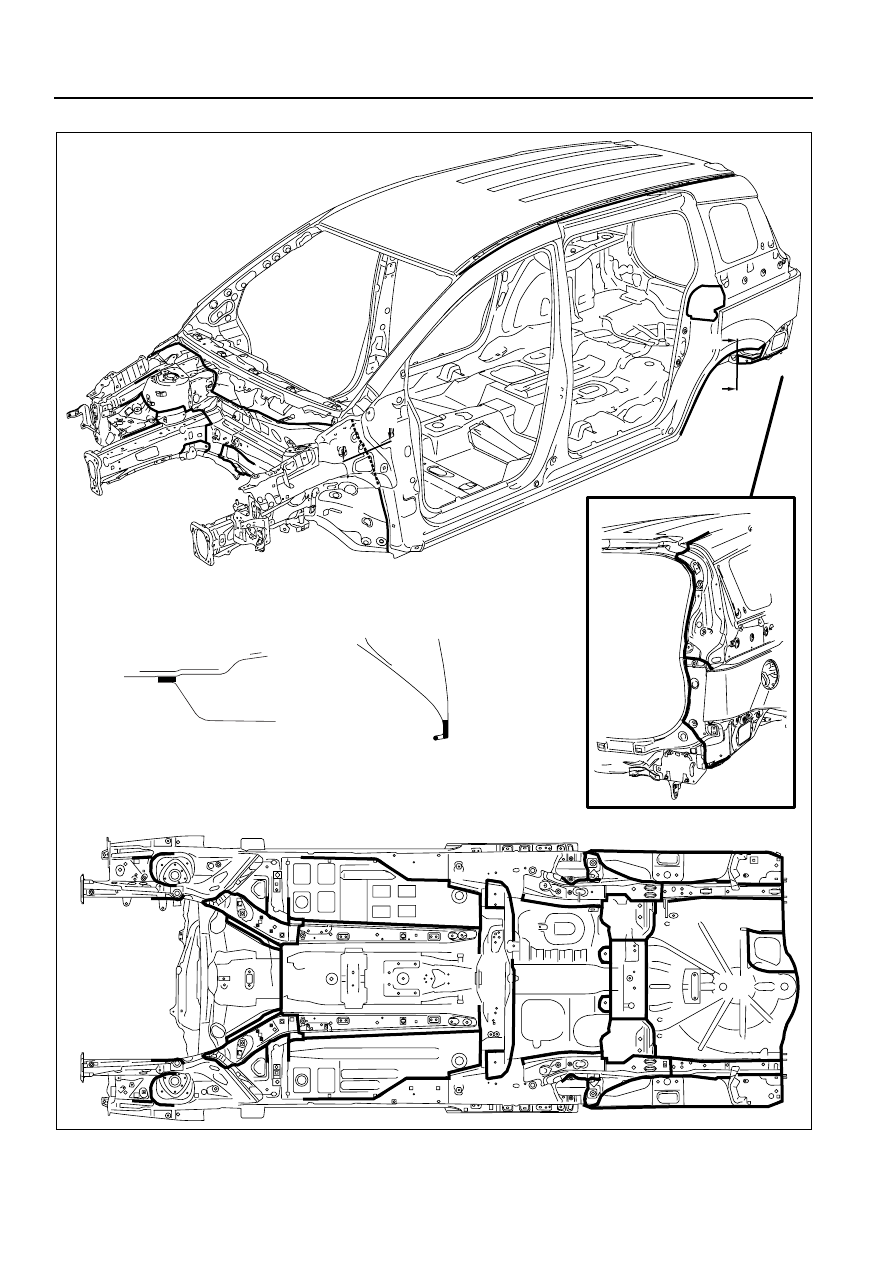

Sealant is applied to the parts where the panels meet and to the hemmed parts of the door panel and bonnet panel

09–80C–2

BODY STRUCTURE [WATER-PROOF AND RUST PREVENTIVE]

to provide water proofing and rust proofing.

A-A

B-B

A

A

B

B

DPE0980B030

BODY STRUCTURE [WATER-PROOF AND RUST PREVENTIVE]

09–80C–3

09

DPE0980B031

09–80C–4

BODY STRUCTURE [WATER-PROOF AND RUST PREVENTIVE]

End Of Sie

UNDER COATING

DPE098007000B03

The shaded areas indicated under body locations that are undercoated to prevent noise and rusting.

DPE0980B032
