POWER SYSTEMS

09–21–1

09–21

09–21

POWER SYSTEMS

POWER SYSTEMS OUTLINE. . . . . . . . .  09–21–1

POWER SYSTEMS

STRUCTURAL VIEW . . . . . . . . . . . . . . . 09–21–1

End of Toc

POWER SYSTEMS OUTLINE

E5U092167730N01

• A double-layered type has been adopted for the main fuse block.

End Of Sie

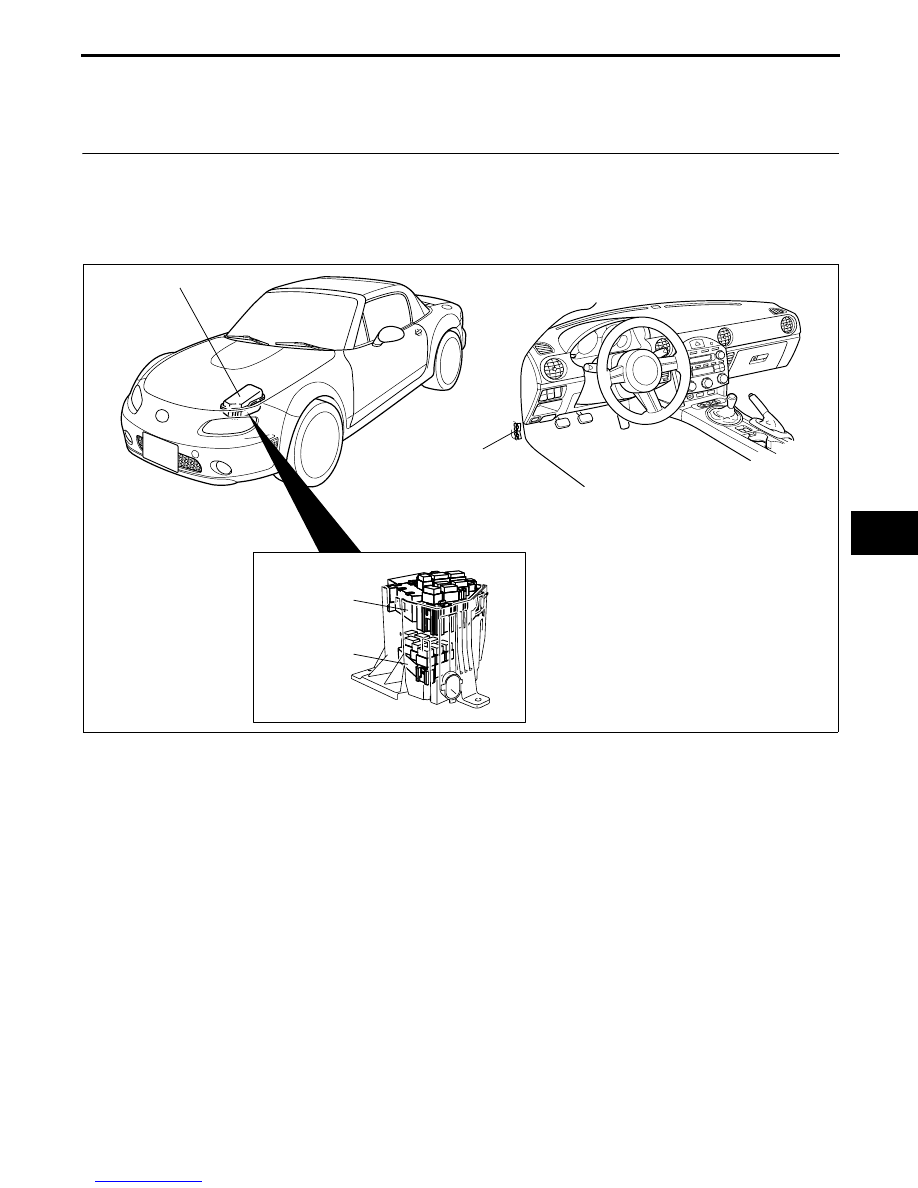

POWER SYSTEMS STRUCTURAL VIEW

E5U092167730N02

End Of Sie

MAIN FUSE BLOCK

FUSE
BLOCK

UPPER BLOCK

LOWER BLOCK

E5U921ZS5000

INSTRUMENTATION/DRIVER INFO.

09–22–1

09–22

09–22

INSTRUMENTATION/DRIVER INFO.

INSTRUMENT CLUSTER OUTLINE . . . .  09–22–1
INSTRUMENT CLUSTER

SPECIFICATIONS . . . . . . . . . . . . . . . . .  09–22–2

INSTRUMENT CLUSTER

STRUCTURAL VIEW  . . . . . . . . . . . . . .  09–22–4

Meter And Gauge. . . . . . . . . . . . . . . . .  09–22–4
Warning And Indicator Light. . . . . . . . .  09–22–4

INSTRUMENT CLUSTER SYSTEM

WIRING DIAGRAM . . . . . . . . . . . . . . . .  09–22–6

INPUT/OUTPUT CHECK MODE

OUTLINE . . . . . . . . . . . . . . . . . . . . . . . .  09–22–8

INPUT/OUTPUT CHECK MODE

OPERATION  . . . . . . . . . . . . . . . . . . . . .  09–22–8

Operation procedure  . . . . . . . . . . . . . .  09–22–8
Input circuit check  . . . . . . . . . . . . . . . .  09–22–8
Individual circuit check . . . . . . . . . . . . .  09–22–8
PID/Data Monitor and Record  . . . . . . .  09–22–9
Odometer-data Transfer . . . . . . . . . . . .  09–22–9

LIGHTS-ON REMINDER WARNING

ALARM OUTLINE . . . . . . . . . . . . . . . . .  09–22–10

LIGHTS-ON REMINDER WARNING

ALARM
CONSTRUCTION/OPERATION  . . . . . .  09–22–10

System Wiring Diagram . . . . . . . . . . . .  09–22–10
Operation . . . . . . . . . . . . . . . . . . . . . . .  09–22–10

SEAT BELT WARNING ALARM

OUTLINE . . . . . . . . . . . . . . . . . . . . . . . .  09–22–10

SEAT BELT WARNING ALARM

CONSTRUCTION/OPERATION  . . . . . .  09–22–10

System Wiring Diagram . . . . . . . . . . . .  09–22–10
Operation . . . . . . . . . . . . . . . . . . . . . . .  09–22–10

KEY REMINDER WARNING ALARM

OUTLINE . . . . . . . . . . . . . . . . . . . . . . . .  09–22–11

KEY REMINDER WARNING ALARM

CONSTRUCTION/OPERATION  . . . . . .  09–22–11

System Wiring Diagram . . . . . . . . . . . .  09–22–11
Operation . . . . . . . . . . . . . . . . . . . . . . .  09–22–11

BURNT OUT BULB CHECK FUNCTION

OUTLINE  . . . . . . . . . . . . . . . . . . . . . . . . 09–22–11

BURNT OUT BULB CHECK FUNCTION

CONSTRUCTION/OPERATION . . . . . . . 09–22–11

System Wiring Diagram  . . . . . . . . . . . . 09–22–11
Operation  . . . . . . . . . . . . . . . . . . . . . . . 09–22–11

SPEEDOMETER CONTROL

OUTLINE  . . . . . . . . . . . . . . . . . . . . . . . . 09–22–12

SPEEDOMETER CONTROL

CONSTRUCTION/OPERATION . . . . . . . 09–22–12

System Wiring Diagram  . . . . . . . . . . . . 09–22–12
Operation  . . . . . . . . . . . . . . . . . . . . . . . 09–22–12

TACHOMETER CONTROL

OUTLINE  . . . . . . . . . . . . . . . . . . . . . . . . 09–22–12

TACHOMETER CONTROL

CONSTRUCTION/OPERATION . . . . . . . 09–22–12

System Wiring Diagram  . . . . . . . . . . . . 09–22–12
Operation  . . . . . . . . . . . . . . . . . . . . . . . 09–22–12

FUEL GAUGE CONTROL OUTLINE . . . . 09–22–13
FUEL GAUGE CONTROL

CONSTRUCTION/OPERATION . . . . . . . 09–22–13

System Wiring Diagram  . . . . . . . . . . . . 09–22–13
Operation  . . . . . . . . . . . . . . . . . . . . . . . 09–22–13

WATER TEMPERATURE GAUGE

CONTROL OUTLINE . . . . . . . . . . . . . . . 09–22–13

WATER TEMPERATURE GAUGE

CONTROL
CONSTRUCTION/OPERATION . . . . . . . 09–22–13

System Wiring Diagram  . . . . . . . . . . . . 09–22–13
Operation  . . . . . . . . . . . . . . . . . . . . . . . 09–22–13

OIL PRESSURE GAUGE CONTROL

OUTLINE  . . . . . . . . . . . . . . . . . . . . . . . . 09–22–14

OIL PRESSURE GAUGE CONTROL

CONSTRUCTION/OPERATION . . . . . . . 09–22–14

System Wiring Diagram  . . . . . . . . . . . . 09–22–14
Operation  . . . . . . . . . . . . . . . . . . . . . . . 09–22–14

HORN CONSTRUCTION . . . . . . . . . . . . . 09–22–14

End of Toc

INSTRUMENT CLUSTER OUTLINE

E5U092255430N01

•  The CAN system has been adopted for the control signals of the input/output communication circuit of the

meters, gauges and warning and indicator lights. (See 09–40–1 CONTROLLER AREA NETWORK (CAN)
SYSTEM OUTLINE.)

• LEDs have been adopted for warning and indicator lights installed on the instrument cluster.

• A flat-type horn has been adopted.

End Of Sie

INSTRUMENTATION/DRIVER INFO.

09–22–2

INSTRUMENT CLUSTER SPECIFICATIONS

E5U092255430N02

Item

Specification

Speedometer

Meter type

Stepping motor type

Indication range

 (mph {km/h})

0—150 {0—240}

Input signal communication system

CAN system

Input signal source

PCM

Rated voltage

 (V)

DC 12

Tachometer

Meter type

Stepping motor type

Indication range

 (rpm)

0—7,500

Red zone

 (rpm)

6,700—7,500

Input signal communication system

CAN system

Input signal source

PCM

Rated voltage

 (V)

DC 12

Fuel gauge

Meter type

Stepping motor type (Reset-to-zero type)

Input signal communication system

Conventional communication system

Input signal source

Fuel gauge sender unit

Rated voltage

 (V)

DC 12

Water
temperature
gauge

Meter type

Stepping motor type

(Medium range stabilized type)

Input signal communication system

CAN system

Input signal source

PCM

Rated voltage

 (V)

DC 12

Oil pressure
gauge

Meter type

Stepping motor type

Input signal communication system

CAN system

Input signal source

PCM

Rated voltage

 (V)

DC 12

Odometer/
Tripmeter

Display

LCD

Indication digits

Odometer: 6 digits, Tripmeter: 4 digits

Input signal communication system

CAN system

Input signal source

PCM

Rated voltage

 (V)

DC 12
