COOLING SYSTEM OUTLINE [LF]

E5U011200000N01

Features

End Of Sie

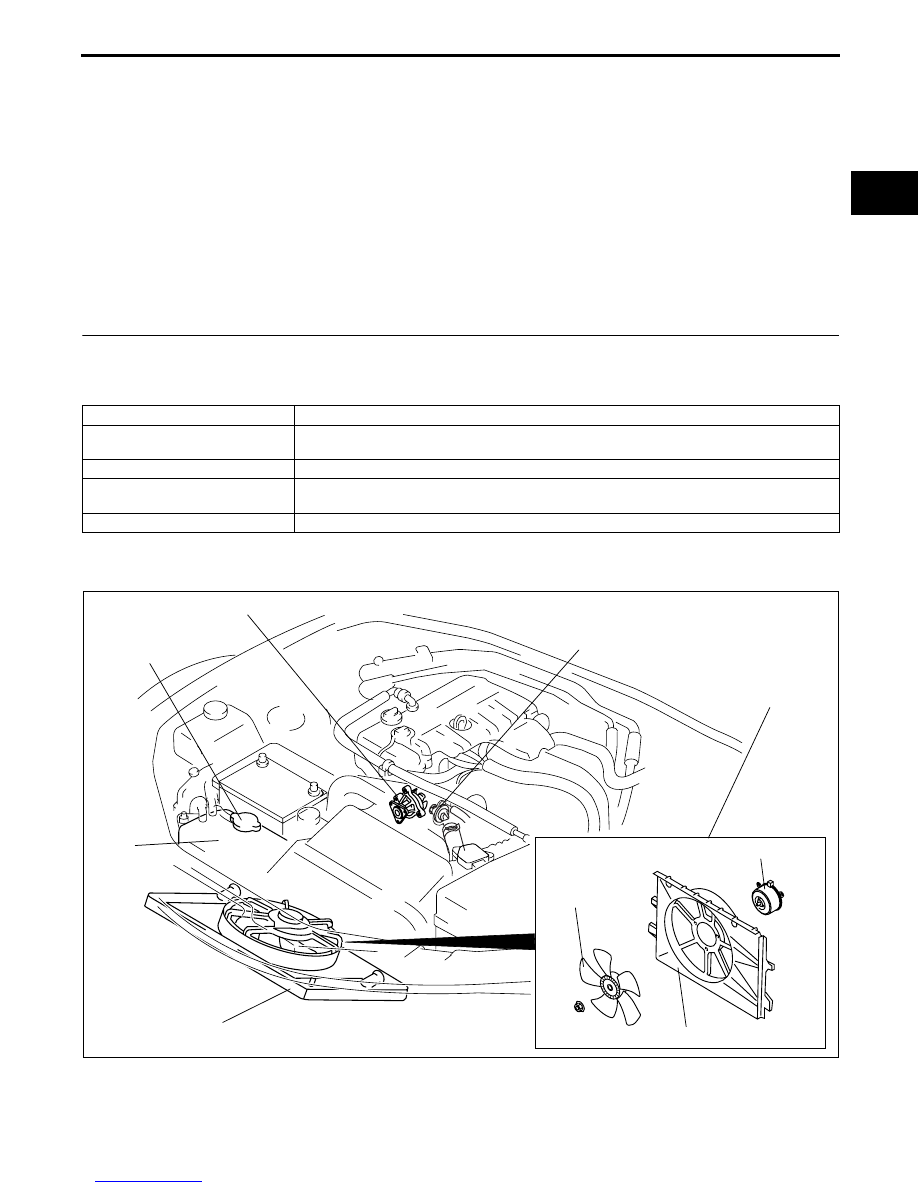

COOLING SYSTEM STRUCTURAL VIEW [LF]

E5U011200000N02

End Of Sie

Improved reliability

• Degassing type coolant reserve tank adopted

Reduced weight

• Cross flow type radiator with aluminum core and plastic tank adopted

• Stainless steel thermostat with plastic thermostat cover adopted

Miniaturization

• Built-in type water pump adopted

Reduced engine noise and
vibration

• Electric cooling fan adopted

Improved serviceability

• Longer-life new engine coolant (type FL22) adopted

COOLING FAN
COMPONENT

THERMOSTAT

WATER PUMP

COOLING SYSTEM
CAP

COOLANT
RESERVE
TANK

RADIATOR

COOLING FAN

COOLING FAN MOTOR

RADIATOR COWLING

E5U112ZS5001

COOLING SYSTEM

01–12–2

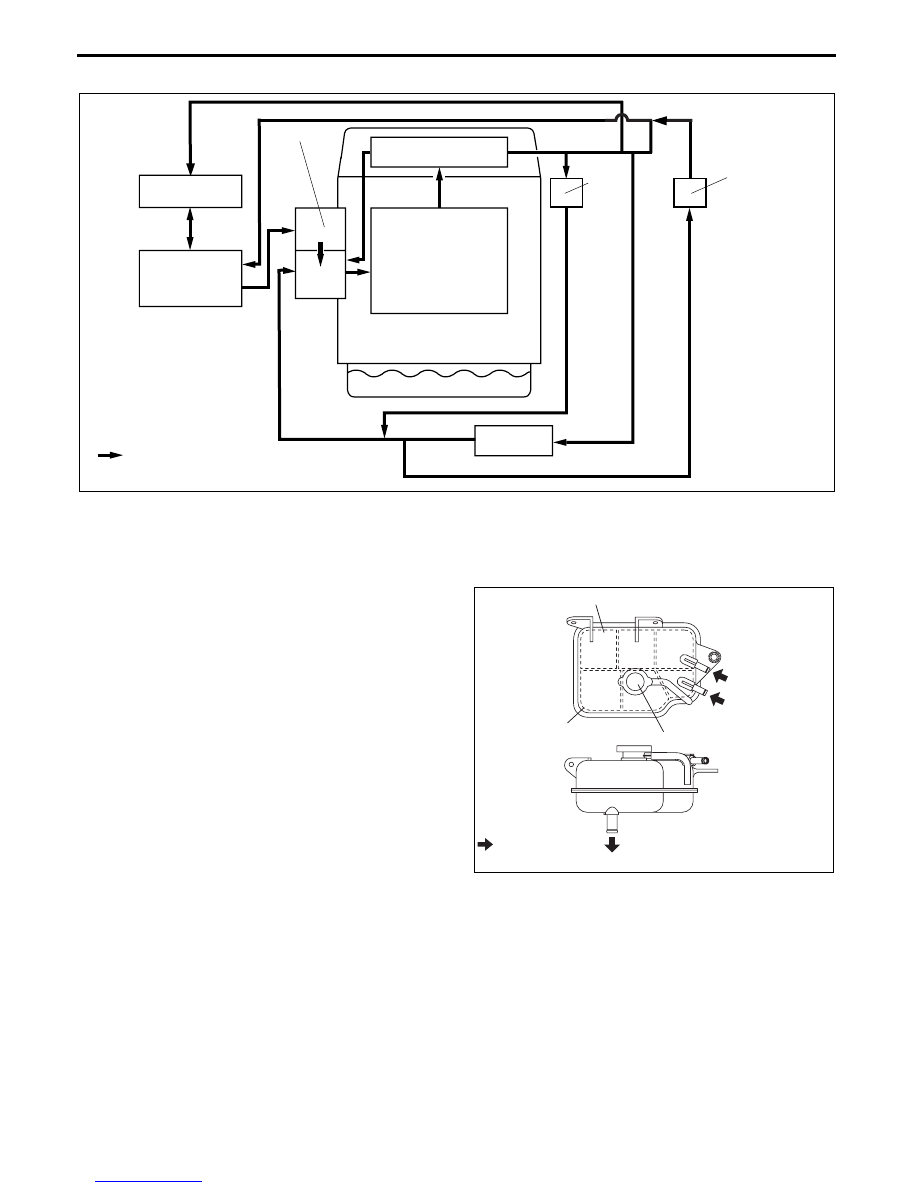

COOLING SYSTEM FLOW DIAGRAM [LF]

E5U011200000N03

End Of Sie

COOLING SYSTEM CAP, COOLANT RESERVE TANK CONSTRUCTION [LF]

E5U011215201N02

• A low-pressure type cap has been adopted for the cooling system. It is installed on the coolant reserve tank to

improve serviceability when adding engine coolant and bleeding air.

• A degassing type coolant reserve tank has been

adopted, to integrate the simple airtight sub-tank
and the air/water separating tank, improving the
air/water separating function. The integrated and
large-size degassing tank consists of a labyrinth
structure with internal barriers to lengthen the
distance to the outlet and reduce the flow speed
to lengthen the time the engine coolant has to
accumulate, improving the air/water separation
function.

End Of Sie

CYLINDER BLOCK

CYLINDER HEAD

HEATER

RADIATOR

COOLANT
RESERVE TANK

WATER
PUMP

THERMOSTAT

EGR
VALVE

THROTTLE
BODY

COOLANT FLOW
DIRECTION

E5U112ZS5002

COOLANT RESERVE TANK

COOLING SYSTEM CAP

FROM WATER
OUTLET

FROM RADIATOR

TO RADIATOR

BARRIER

COOLANT FLOW
DIRECTION

E5U112ZS5003

COOLING SYSTEM

01–12–3

01–12

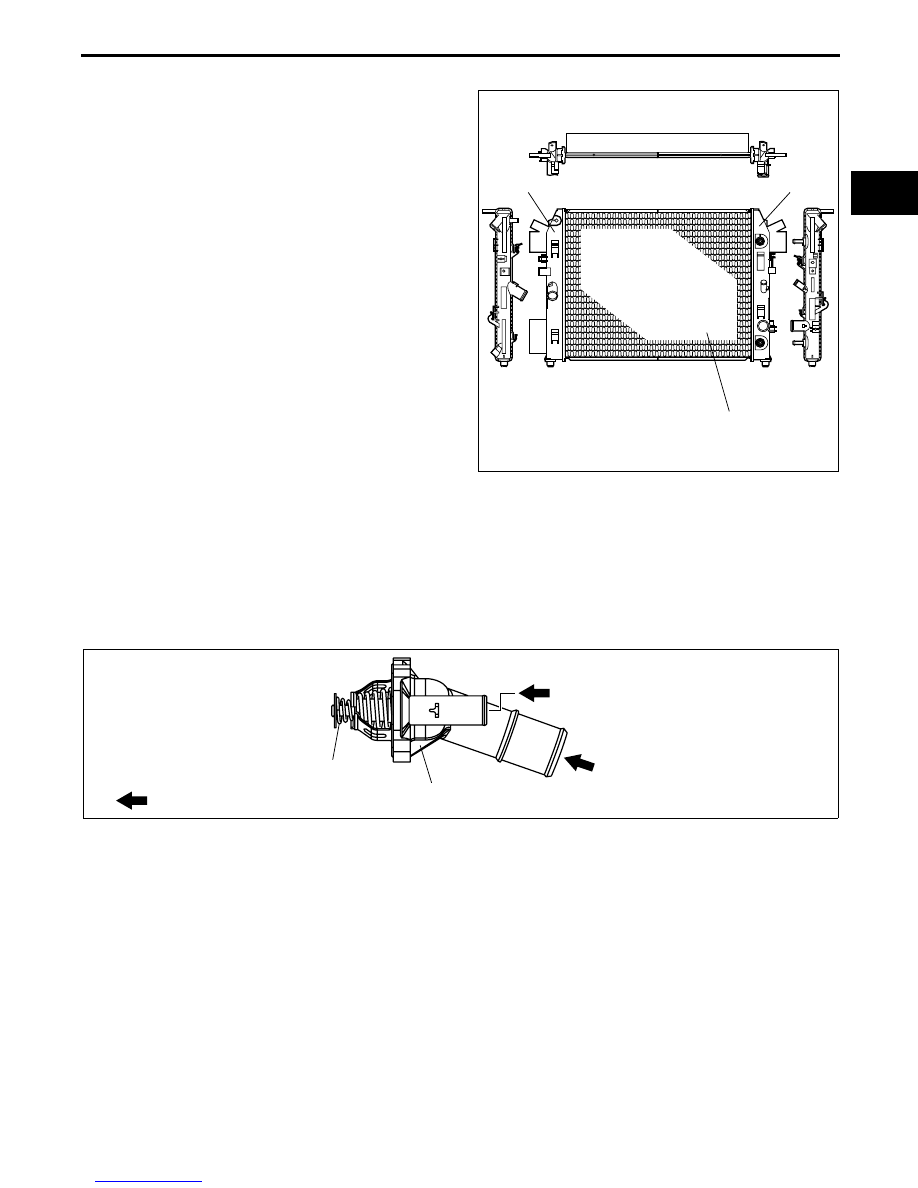

RADIATOR CONSTRUCTION [LF]

E5U011215200N01

• A cross-flow radiator with corrugated fins is used

to improve cooling performance.

• The radiator tanks are made of plastic and the

core is made of aluminum for weight reduction.

• Four rubber-insulated mounting brackets are

utilized to decrease vibration.

• To improve both the cooling ability and allow the

sporty design, the radiator is designed to tilt
forward to reduce the height and to take in the air
from the inlet installed under the bumper.

• The radiator has an ATF cooler in the right side

radiator tank. (AT)

End Of Sie

THERMOSTAT CONSTRUCTION/OPERATION [LF]

E5U011215171N01

Construction

• A wax-type thermostat with a jiggle-valve has been adopted.

Operation

• When the engine coolant temperature reaches 80—84 °C {176—183 °F}, the valve starts opening to allow

engine coolant to flow from the radiator stabilizing the engine coolant temperature. When the engine coolant
temperature decreases to approx. 75

°C {167 °F}, the valve closes to stop the engine coolant flow from the

radiator.

End Of Sie

CORE

TANK

TANK

E5U112ZS5004

ENGINE SIDE

COOLANT FLOW DIRECTION

THERMOSTAT

FROM HEATER HOSE

FROM LOWER RADIATOR HOSE

THERMOSTAT COVER

E5U112ZS5005

COOLING SYSTEM

01–12–4

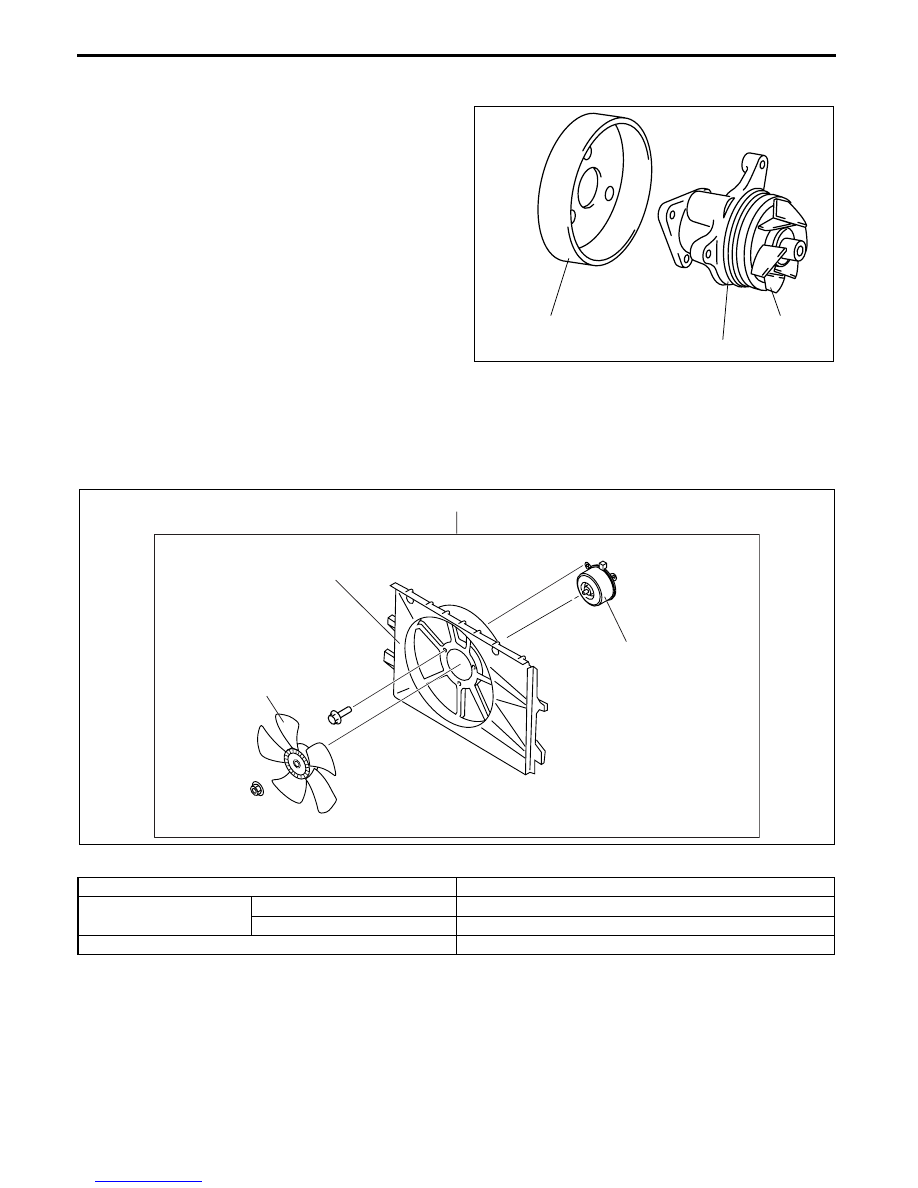

WATER PUMP CONSTRUCTION/OPERATION [LF]

E5U011215010N01

Construction

• The aluminum alloy water pump with the impeller

built into the cylinder block has been adopted for
size reduction.

• The water pump is not serviceable and must be

replaced as a unit if it has a malfunction.

Operation

• The water pump is driven by the drive belt.

End Of Sie

COOLING FAN COMPONENT CONSTRUCTION/OPERATION [LF]

E5U011215140N01

Construction

• The cooling fan component consists of the radiator cowling, cooling fan, and cooling fan motor.

• Electric cooling fan, which operates according to the fan control signal from the PCM, has been adopted. Due

to this, engine noise has been reduced and rapid engine warming-up is possible.

• The radiator cowling and cooling fan are made of plastic for weight reduction.

Cooling fan, cooling fan motor specification

Operation

• Cooling fan operates according to the engine coolant temperature and whether the A/C is on or off. Three-

stage control has been adopted to the cooling fan with high, middle, and low speed rotation allowing noise
reduction and power savings. (See 01–40–34 ELECTRICAL FAN CONTROL OPERATION [LF].)

End Of Sie

WATER PUMP PULLEY

WATER PUMP BODY

IMPELLER

C3E0112T019

Item

Specification

Cooling fan

Number of blades

5

Outer diameter

(mm {in})

360 {14.2}

Cooling fan motor output

(W)

120

COOLING FAN COMPONENT

COOLING FAN

COOLING FAN MOTOR

RADIATOR COWLING

E5U112ZS5006
