Система подушек и ремней безопасности



Диагностика и ремонт



04-15

Модуль SAS

•

Для замены модуля SAS для SRS 2-го и 3-го поколения требуются разные
процедуры.



Замена модуля SAS (2-е поколение SRS)

1.  Заменяйте модуль SAS согласно инструкциям по технике безопасности,

изложенными в соответствующем W/M.

2.  Поверните ключ зажигания в положение ON и проверьте, что

предупредительная свтовая сигнализация SRS постоянно мигает. Если она не
мигает, то система OBD обнаружила неисправность.

3.  Поверните ключ зажигания в положение OFF не менее чем на 1 сек и

поверните его обратно в положение ON (=Процедура санкционирования
разворачивания).

4.  Проверьте, что предупредительная световая сигнализация SRS горит

непрерывно примерно в течение 6 сек, а затем гаснет. Если свечение
продолжается, повторите Процедуру санкционирования разворачивания.

5.  Проверьте, что в модуле SAS не зарегистрировано никаких кодов DTC. При

необходимости выполните соответствующую процедуру поиска и устарнения
неисправности по коду DTC.



Диагностика и ремонт



Система подушек и ремней безопасности

04-16 Curriculum

Training

Замена модуля SAS с применением WDS (3-е поколение SRS)

•

Установка нового модуля SAS требует, чтобы из старого модуля были перенесены
данные конфигурации. Поэтому для замены модуля SAS следует применить
функцию WDS “Programmable Module Installation” («Установка программируемого
модуля») согласно следующему описанию:
1.  Подключите WDS к разъёму DLC2 и запустите процесс идентификации

автомобиля. В ходе этого процесса система WDS извлекает данные о
конфигурации из всех программируемых модулей.

2.  В меню панели инструментов системы WDS выберите “Module

programming!Programmable module installation!RCM” (Программирование
модуля!Установка программируемого модуля!RCM).

3. WDS

потребует замены модуля. Замените модудь SAS согласно инструкциям

по технике безопасности, изложенным в соответствующем W/M.

4.  Чтобы закончить конфигурирование модуля SAS, следуйте инструкциям WDS.
5.  Проверьте, что модуле SAS не зарегистрированы никие коды DTC. При

необходимости выполните соответствующую процедуру поиска и устарнения
неисправности по коду DTC.


ПРИМЕЧАНИЕ:     Всегда выполняйте идентификацию автомобиля с помощью WDS до

замены модуля SAS.


ПРИМЕЧАНИЕ:     Сохраните данные об автомобиле, полученные в сенсе связи,

прежде чем начать процедуру программиования. Для этого установите и
завершите сеанс связи опцией “Hold (saves recordings)” («Хранить (сохраняет
записи)»). Затем вновь установите связь без повтороной активации
сохранённого сеанса и выполняйте нужную функцию программирования. Если
не удаётся выполнить загрузку и модуль остаётся пустым, то для
программирования этого модуля можно использовать сохранённый сеанс.


ПРИМЕЧАНИЕ:     Если случайно выключается зажигание или в процессе загрузки

отсоединяется 16-контактный кабель 16-pin DLC, появится сообщение об
ошибке с вопросом “Do you wish to retry?” («Хотите попробовать ещё раз?»).
Нажмите YES (ДА), поскольку это позволит WDS восстановиться после ошибки,
с которой она столкнулась во время выполнения функции программирования.
Нажатие NO (НЕТ) может првести к тому, что модуль останется пустым.

Система подушек и ремней безопасности



Диагностика и ремонт



04-17

Конфигурирование модуля вручную

•

Если WDS не смогла извлечь данные о конфигурации либо из-за неработающего
модуля, либо из-за того, что модуль был снят и выброшен, прежде чем WDS дали
возможность извлечь данные, модуль SAS следует конфигурировать вручную с
помощью так называемых “As-built” (заводских) данных. Эти данные являются
записями соответствующих конфигураций модулей, хранившихся в каждом модуле
в момент, когда автомобиль покинул завод. Заводские данные содержат
информацию о специфических функциях определённого варианта автомобиля в
шестнадцатеричной форме.

•

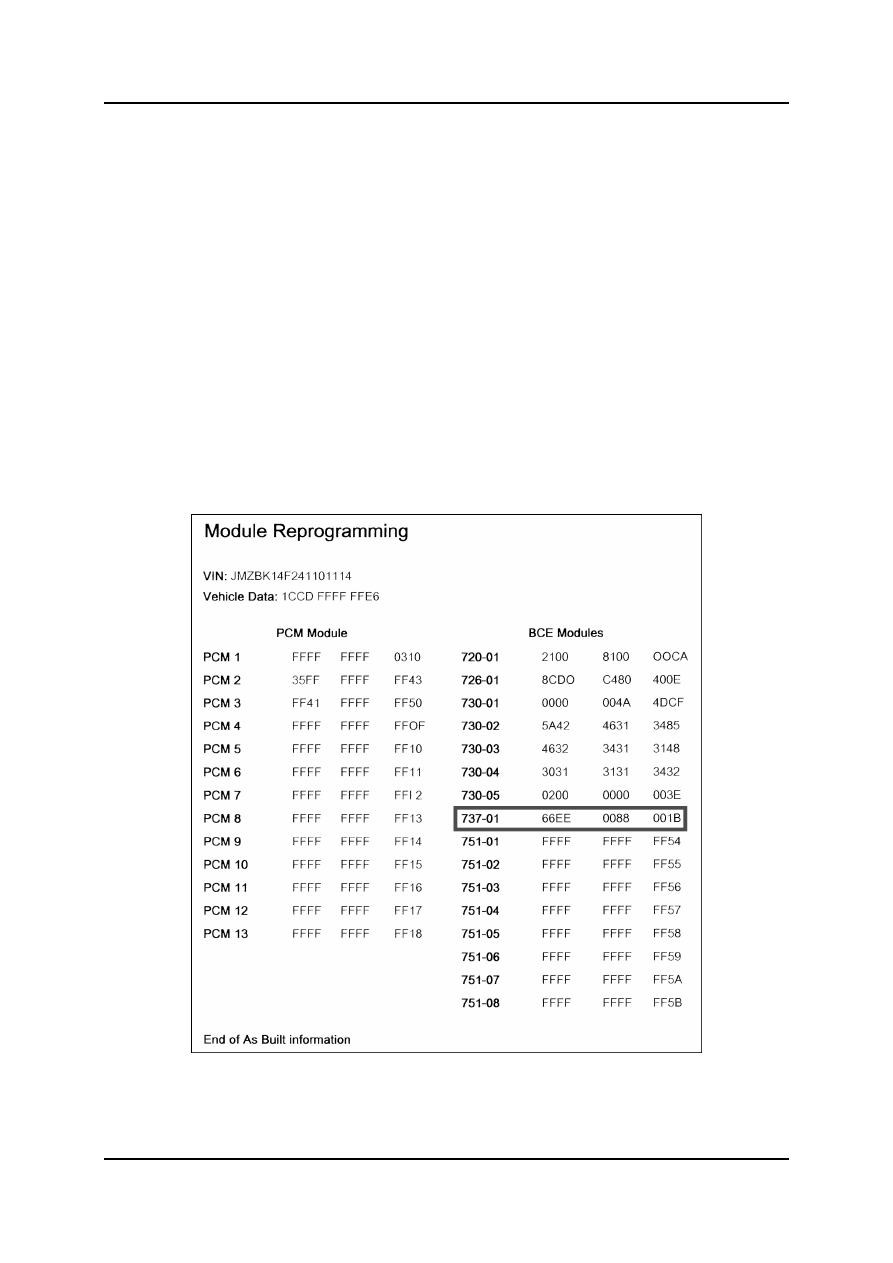

На следующем рисунке показан образец карточки заводских данных. Она содержит
заводские данные модулей PCM (Powertrain Control Module = модуль управления
силовым агрегатом) и BCE (Body/Chassis/Electrical = кузов/шасси/электрика)
определённого варианта автомобиля (указанного в VIN). Эти данные применимы
только к данному конкретному автомобилю и поэтому их не следует использовать
ни для какого другого автомобиля.

•

Данные, выделенные в нижеприведённой карточке, требуются для
конфигурирования вручную модуля SAS данного автомобиля.





1003_157

ПРИМЕЧАНИЕ:     Заводские данные можно получить через Горячую линию

технической поддержки или через Отдел технического обслуживания.

Диагностика и ремонт



Система подушек и ремней безопасности

04-18 Curriculum

Training

•

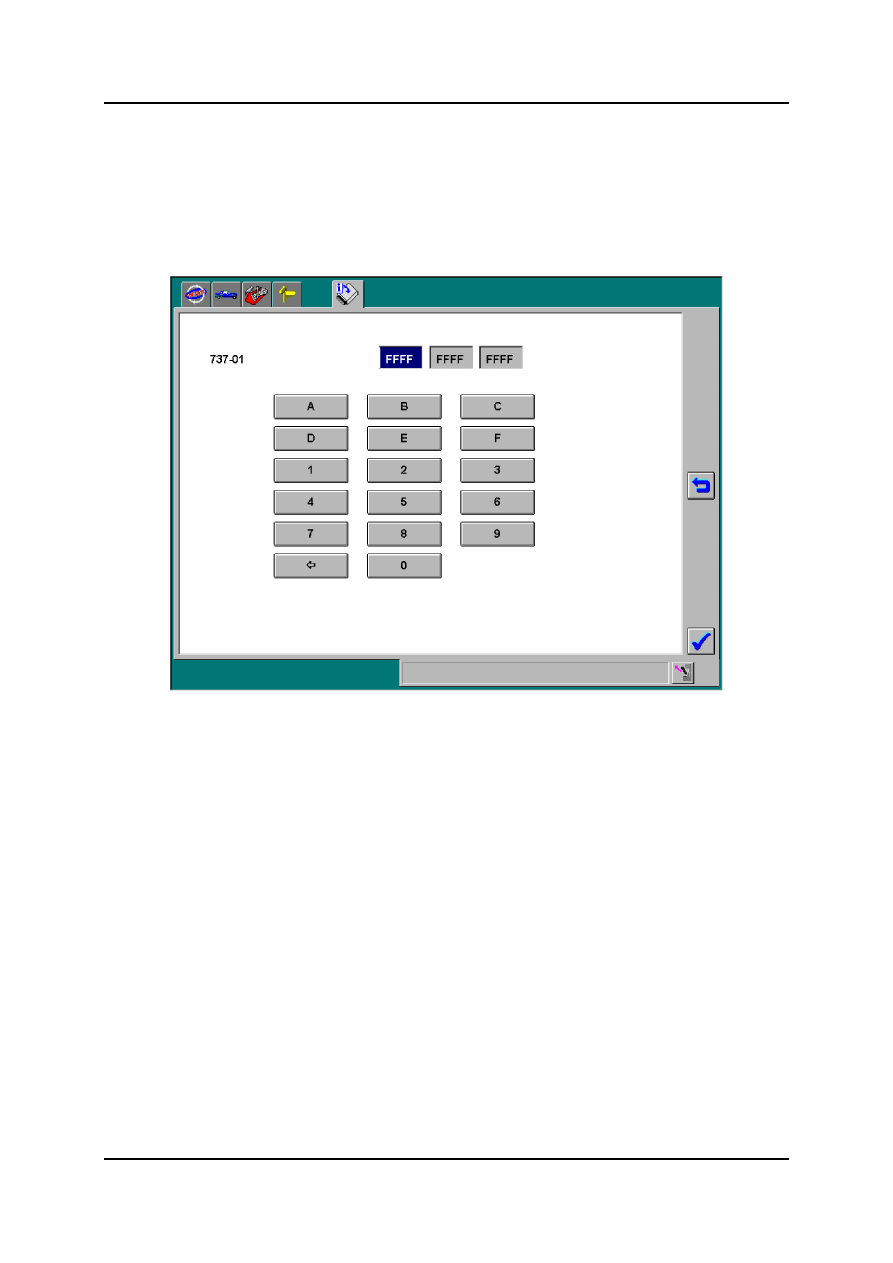

Если для конфигурирования модуля требуются Заводские данные, система WDS
показывает экран с идентификационным кодом модуля тремя окошками для
шестнадцатеричных чисел. После сопоставления идентификационного кода
модуля (в этом примере - 737-01) с идентификационным кодом на карточке
Заводских данных в эти три окошка  можно вводить шестнадцатеричные числа (в
этом примере: 66EE  0088  001B).





1003_S007



•

После нажатия кнопки отметки автоматически начинается процесс
программирования и появляется гистограмма, указывающая продвижение этого
процесса.


ПРИМЕЧАНИЕ:    Не конфигурируйте модуль путём выгрузки данных о конфигурации

другого автомобиля похожей конструкции и загрузки их в рассматриваемый
автомобиль. Это может создать проблемы, поскольку конфигурируемые
модули правильно работают, толко если они сконфигурированы в соответствии
с предназначенными для них данными, определяемыми каждым VIN (Vehicle
Identification Number = идентификационный номер автомобиля). Кроме того,
такая процедура может перенести также и VIN, зарегистрированный в модуле,
с одного автомобиля в другой.
