Система подушек и ремней безопасности

Комплектующие

02-51

•

Матрица чувствительных элементов заключает в себе большое число
реагирующих на давление резисторов. Эти резисторы подключены к модулю
управления, который обрабатывает отдельные сигналы и передаёт их в модуль
SAS. Кроме того, одна передающая антенна и две приёмных антенны также
включены в матрицу чувствительных элементов и подключены к модулю датчика.


ПРИМЕЧАНИЕ:     Матрица чувствительных элементов может заменяться только в

блоке с подушкой сиденья.



•

Модуль управления определяет нагрузку сиденья по сопротивлению матрицы
датчиков и отсылает соответствующий сигнал в модуль SAS.

•

Когда  сиденье пассажира либо не занято, либо нагрузка на него ниже указанного
предела, модуль SAS использует эту информацию, чтобы отключить надувную
подушку безопасности пассажира, преднатяжитель ремня безопасности и боковую
подушку безопасности. Таким образом, они не будут приводиться в действие даже
в случае серьёзной аварии.



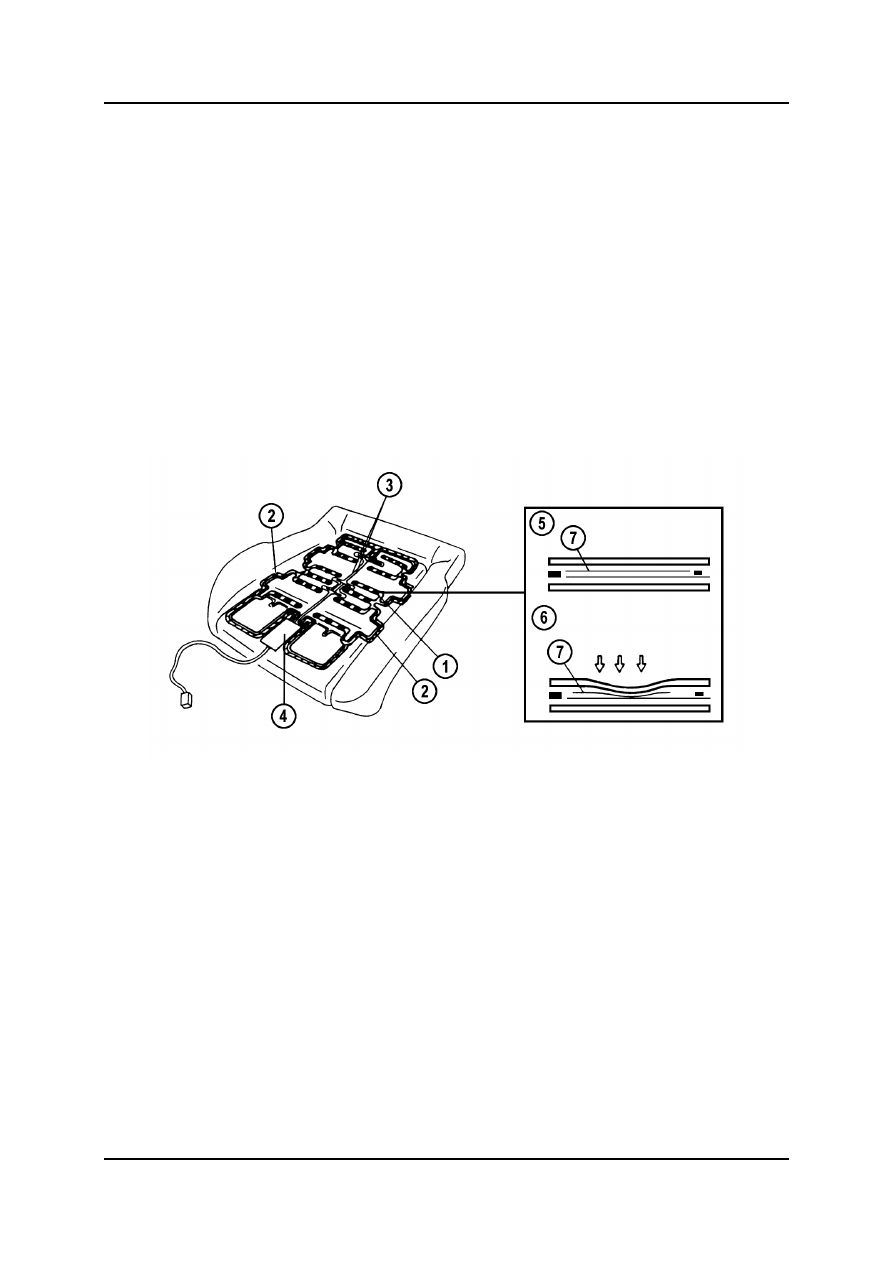

1003_171



1

Датчик присутствия пассажиров 5

Сиденье не занято, высокое

2

Одна передающая антенна



сопротивление

3

Две приёмных антенны 6

Сиденье занято, низкое сопротивление

4

Модуль датчика 7

Матрица резисторов



•

Кроме того, датчик присутствия пассажиров может обнаружить детское сиденье с
приёмопередатчиками. Вследствие этого он генерирует электрическое поле с
помощью передающей антенны. В случае использования детского сиденья Mazda
со встроенными приёмопередатчиками эти устройства возбуждаются
электрическим полем таким образом, что они налагают на передающее поле
кодировку с помощью модуляции. Это электрическое поле обнаруживается двумя
приёмными антеннами и оценивается модулем управления.

Комплектующие

Система подушек и ремней безопасности



02-52 Curriculum

Training

•

В результате модуль управления отсылает соответствующий сигнал в модуль SAS,
чтобы сообщить ему об установке детского сиденья. В результате этого модуль
SAS включит световую сигнализацию PAD, и не будет приводить в действие
сопутствующие компоненты, даже если автомобиль попадёт в серьёзную аварию.

•

Детское сиденье будет обнаружено системой PODS в течение 40 секунд после его
установки.


ПРИМЕЧАНИЕ:     Нельзя класть на сиденье металлические предметы или магнитные

карты, поскольку они могут вызвать непреднамеренное включение/отключение
системы надувных подушек безопасности пассажира, что приведёт в случае
аварии к серьёзной травме или смерти.





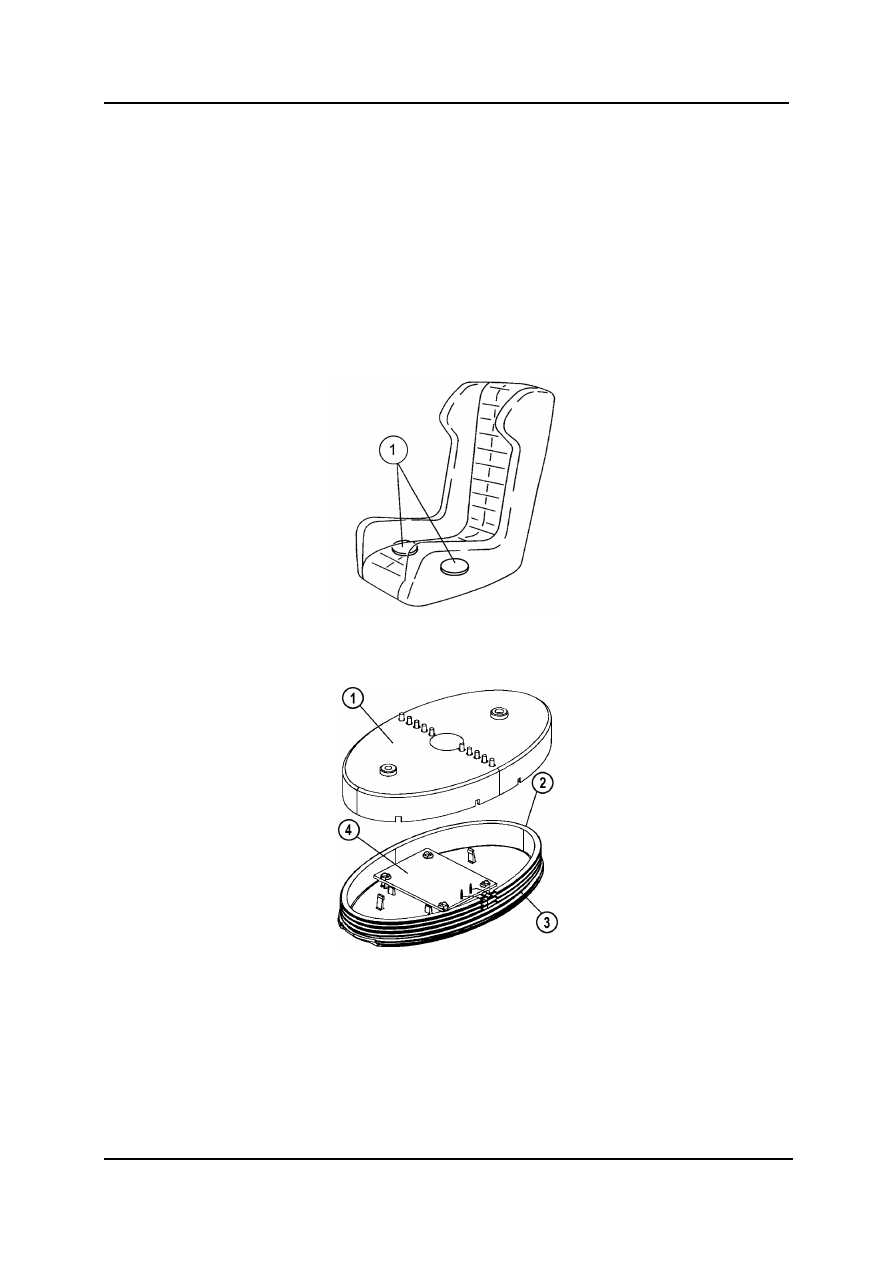

1003_146



1

Приёмопередатчик









1003_172



1

Пластиковый корпус 3

Проволочная катушка

2

Опора катушки 4

Интегральная схема

Система подушек и ремней безопасности

Комплектующие

02-53

•

В таблице ниже дан обзор функций PODS.



Нет

нагрузки

Низкая нагрузка

Высокая нагрузка


           Состояние




  Пункт



Детское

сиденье без

приёмо-

передатчика на

переднем

сиденье

пассажира

Детское

сиденье с

приёмо-

передатчиком

на переднем

сиденье

пассажира

Детское

сиденье без

приёмо-

передатчика на

переднем

сиденье

пассажира

Детское

сиденье с

приёмо-

передатчиком

на переднем

сиденье

пассажира

Передняя

надувная подушка

безопасности

пассажира,

боковая надувная

подушка

безопасности и

преднатяжитель

ремня

безопасности не

будут приводиться

в действие

X X  X



X

Передняя

надувная подушка

безопасности

пассажира,

боковая надувная

подушка

безопасности и

пред-натяжитель

ремня

безопасности при

необходимости

будут приводиться

в действие







X



Световая

сигнализация PAD

горит непрерывно





X



X



Система классификации сидящих в автомобиле,
используемая в модели Mazda Tribute Facelift

•

Система PODS модели Mazda Tribute Facelift состоит из модуля управления
датчика веса, датчика натяжения ремня безопасности и световой сигнализации
PAD. Система предоставляет модулю SAS информацию, касающуюся веса
пассажиров и натяжения ремней, которая может повлиять на стратегию
приведения в действие надувной подушки безопасности пассажира.


ПРИМЕЧАНИЕ:     Запрещается использовать детское сиденье на переднем сиденье

пассажира (обратитесь к руководству владельца).

Комплектующие

Система подушек и ремней безопасности



02-54 Curriculum

Training

•

Датчик веса сиденья включает в себя силиконовую прокладка, которая подключена
к датчику шлангом. Силикон меняет давление, воздействующее на датчик веса
сиденья в соответствии с нагрузкой на сиденье. Поэтому  датчик может отослать
сигнал нагрузки в модуль управления датчиком веса сиденья, откуда этот сигнал
передаётся через отдельную шину HS-CAN (High Speed – Controller Area Network =
высокоскоростная локальная сеть контроллеров) в модуль SAS. Модуль может
использовать эту информацию, чтобы повлиять на стратегию приведения в
действие надувной подушки безопасности пассажира.


ПРИМЕЧАНИЕ:     Датчик веса сиденья и модуль управления датчиком веса сиденья

приведены в соответствие друг другу и могут заменяться только единым
блоком.


ПРИМЕЧАНИЕ:     Датчик веса сиденья следует установить в исходное состояние с

помощью WDS после его замены или после снятия отделки/подушки сиденья.
Поэтому для установки в исходное состояние датчика веса сиденья
подключите WDS и выберите “Toolbox!

!

!

!

Body!

!

!

!

Restraints!

!

!

!

Seat Weight Sensor

ReZero” (Инструментальные средства → Кузов → Система подушек и ремней
безопасности → Сброс датчика веса сиденья).





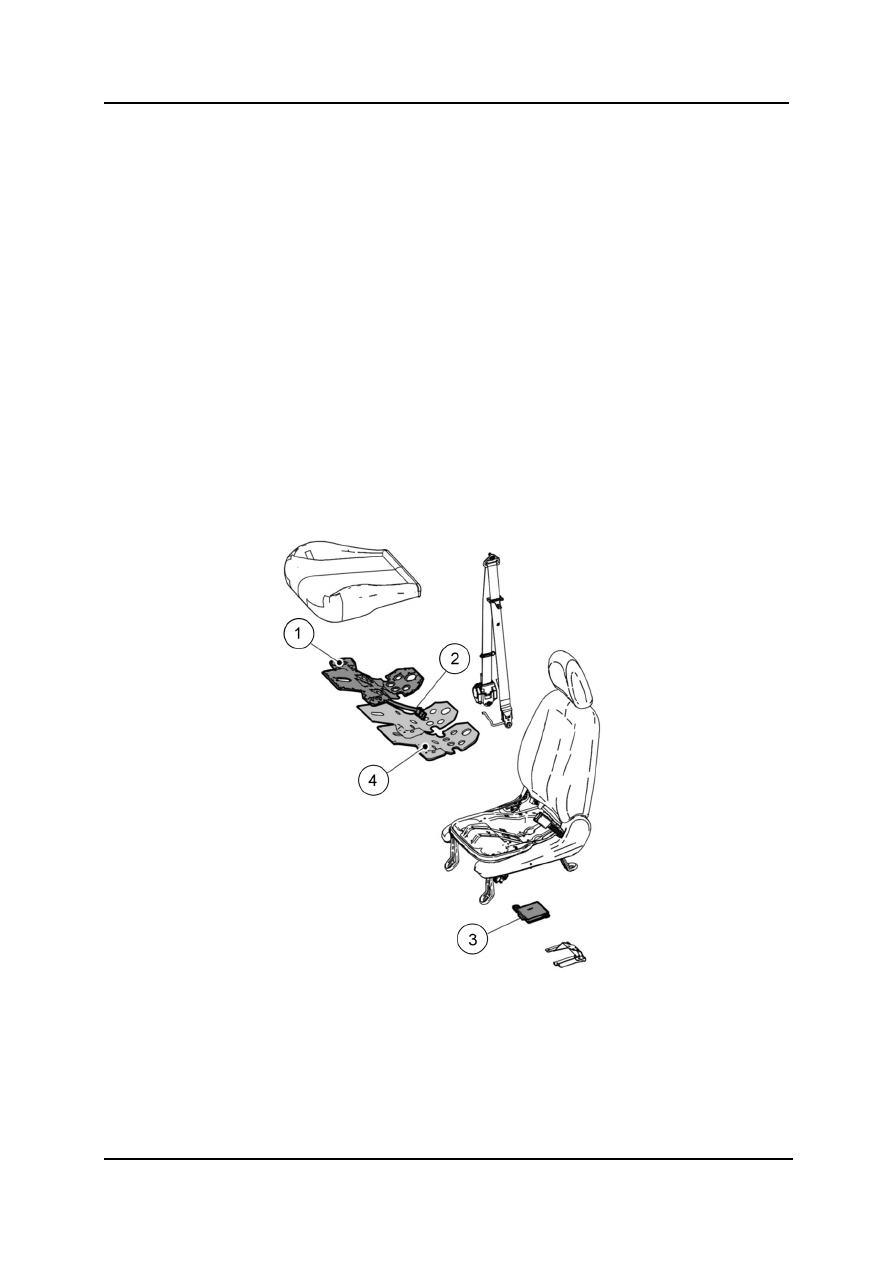

1003_147



1

Силиконовая прокладка 3

Модуль управления датчиком веса сиденья

2

Датчик веса сиденья 4

Подкладка под силиконовую прокладку
