Mazda Дополнительная система подушек и ремней безопасности. Руководство - часть 13





Система подушек и ремней безопасности

Комплектующие

02-39

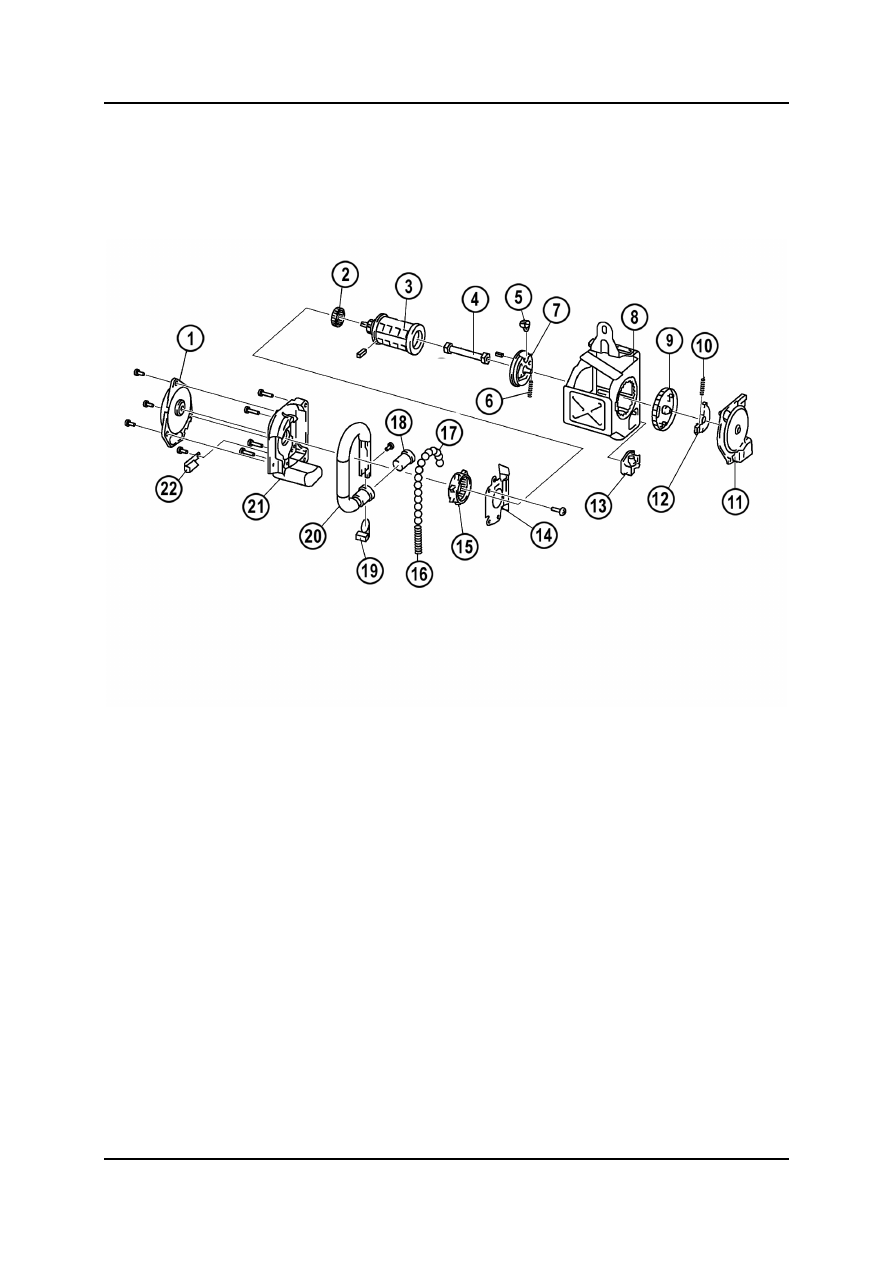

Шариковый преднатяжитель ремня безопасности

•

Шариковый преднатяжитель ремня безопасности встроен в натяжное устройство
ремня безопасности.







1003_133



Блок пружины

12

Маховик

Шестерня

13

Блок датчика

Направляющий барабан

14

Пластина преднатяжителя

Торсион

15

Зубчатый венец

Защёлка

16

Пружина стопора

Пружина защёлки

17

Шарики

Соединительная чашка

18

Газогенратор

Корпус

19

Ползун

Блокирующий механизм 20

Трубка

10

Пружина в виде крючка

21

Крышка преднатяжителя

11

Держатель 22

Ограничительная планка



Комплектующие

Система подушек и ремней безопасности



02-40 Curriculum

Training

•

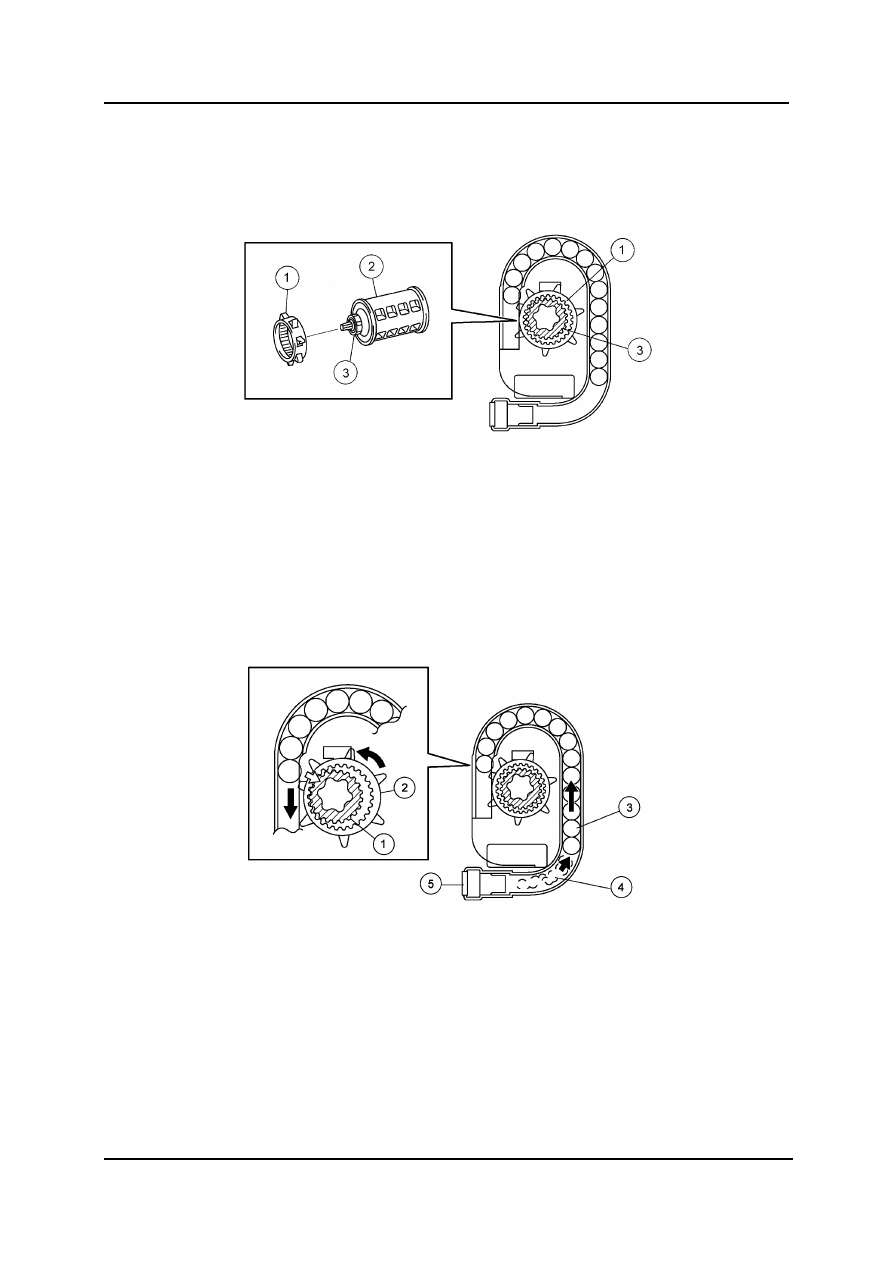

Направляющий барабан имеет на конце шестерню, которая вращается вместе с
направляющим барабаном в соответствии с перемещением ремня безопасности.
Зубчатый венец не входит в зацепление с шестерней во время нормальной
работы, поэтому он не вращается, даже когда ремень безопасности втягивается
или вытягивается.



1003_134



Зубчатый венец 3

Шестерня

Направляющий барабан







•

Если преднатяжитель ремня безопасности приводится в действие по сигналу от
модуля SAS, газогенератор вырабатывает газообразные продукты горения.

•

Шарики в трубке выталкиваются вверх, когда давление в корпусе поднимается из-
за расширяющихся газов. Перемещение шариков зацепляет кольцевой венец с
шестерней и передаёт вращательное движение через торсион на направляющий
барабан. Направляющий барабан вращается и втягивает ремень безопасности.





1003_135



Шестерня 4

Давление газа

Зубчатый венец 5

Газогенератор

Шарик







Система подушек и ремней безопасности

Комплектующие

02-41

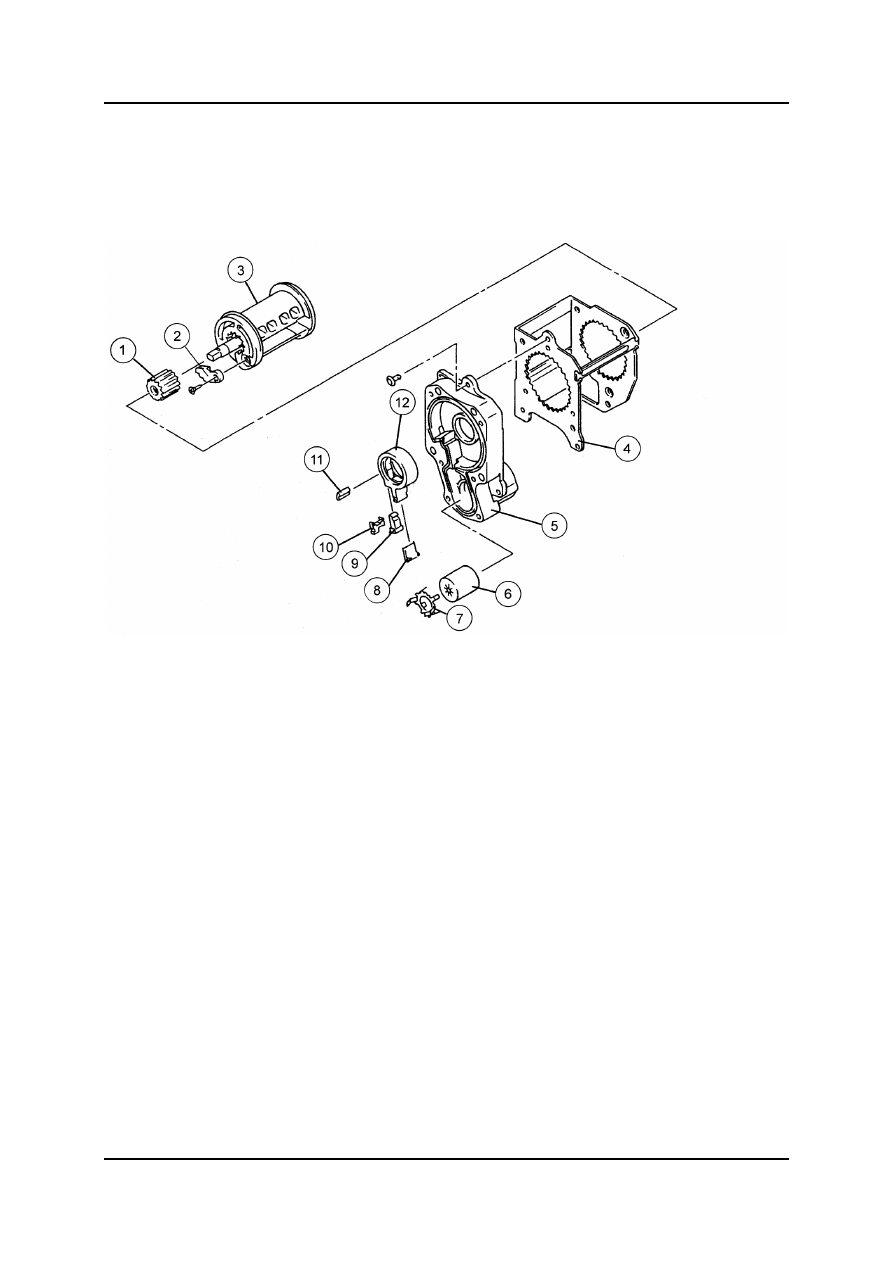

Роторный преднатяжитель ремня безопасности

•

Роторный преднатяжитель ремня безопасности встроен в натяжное устройство
ремня безопасности.





1003_136



Зубчатая муфта 7

Держатель

Защёлка 8

Уплотнительная деталь A

Направляющий барабан 9

Замок муфты

Корпус

10

Соединительный замок

Корпус ротора

11

Уплотнительная деталь  B

Газогенератор

12

Ротор




Комплектующие

Система подушек и ремней безопасности



02-42 Curriculum

Training

•

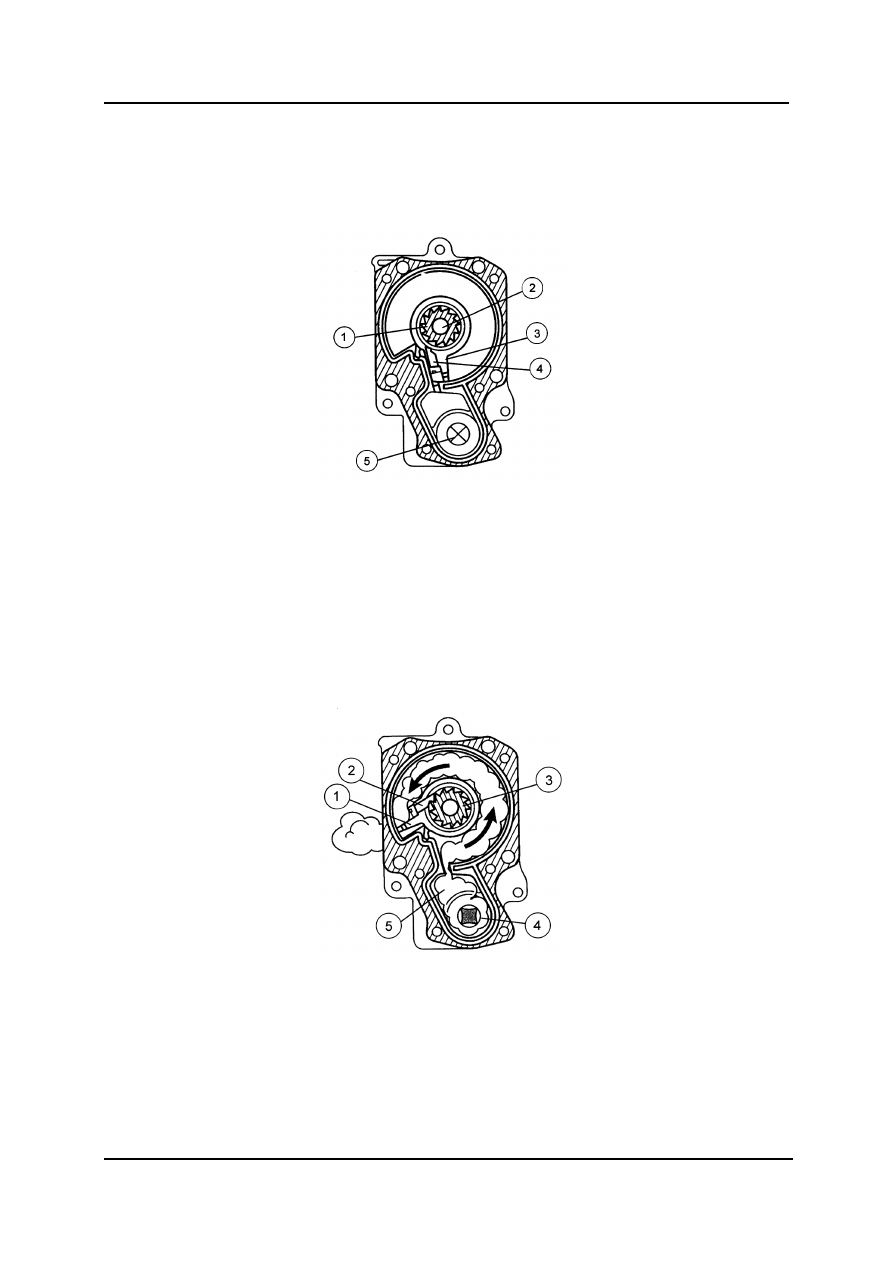

Направляющий барабан имеет на конце зубчатую муфту, которая вращается
вместе с барабаном в соответствии с перемещением ремня безопасности. Ротор
вокруг зубчатой передачи не входит в зацепление с зубчатой передачей во время
нормальной работы, поэтому он не вращается, даже когда ремень безопасности
втягивается или вытягивается.



1003_137



Зубчатая муфта 4

Замок муфты

Направляющий барабан 5

Газогенератор

Ротор







•

Когда преднатяжитель приводится в действие  по сигналу от модуля SAS,
газогенератор вырабатывает газообразные продукты горения.

•

Расширяющийся газ поднимает давление в корпусе, толкает вверх замок муфты и
и сцепляет ротор и зубчатую муфту. В результате ротор вращается вместе с
направляющим барабаном и втягивает ремень безопасности.



1003_138



Ротор 4

Газогенератор

Замок муфты 5

Давление газа

Зубчатая муфта
