Система подушек и ремней безопасности

Комплектующие

02-35

Преднатяжитель ремня безопасности

•

Большинство передних ремней безопасности оснащены системой преднатяжения
ремней, которая служит для устранения излишней слабины ремня безопасности в
случае аварии. Mazda использует пиротехнические преднатяжители ремней
безопасности.

•

При запуске из модуля SAS преднатяжителю ремня безопасности требуется
примерно 15 мсек, чтобы устранить до 6-12 см слабины ремня безопасности.


ПРИМЕЧАНИЕ:     Если преднатяжители ремней безопасности приводятся в действие,

следует заменить ремни безопасности как единый блок. Если преднатяжитель
ремня безопасности не встроен в механизм втягивания ремня, то его нужно
заменить вдобавок к ремню безопасности.


ПРИМЕЧАНИЕ:     Если приводятся в действие передние надувные подушки

безопасности, преднатяжители ремней безопасности также приводятся в
действие.



•

Mazda использует четыре разных типа преднатяжителей ремней безопасности:

–

Реечный преднатяжитель ремня безопасности

–

Шариковый преднатяжитель ремня безопасности

–

Роторный преднатяжитель ремня безопасности

–

Тросовый преднатяжитель ремня безопасности

•

Разные типы преднатяжителей ремней безопасности, рассматриваемые на
следующих страницах, служат только в качестве примера. Компоновка систем
может отличаться, но конструкция и работа подобна тем, которые
рассматриваются.



Комплектующие

Система подушек и ремней безопасности



02-36 Curriculum

Training

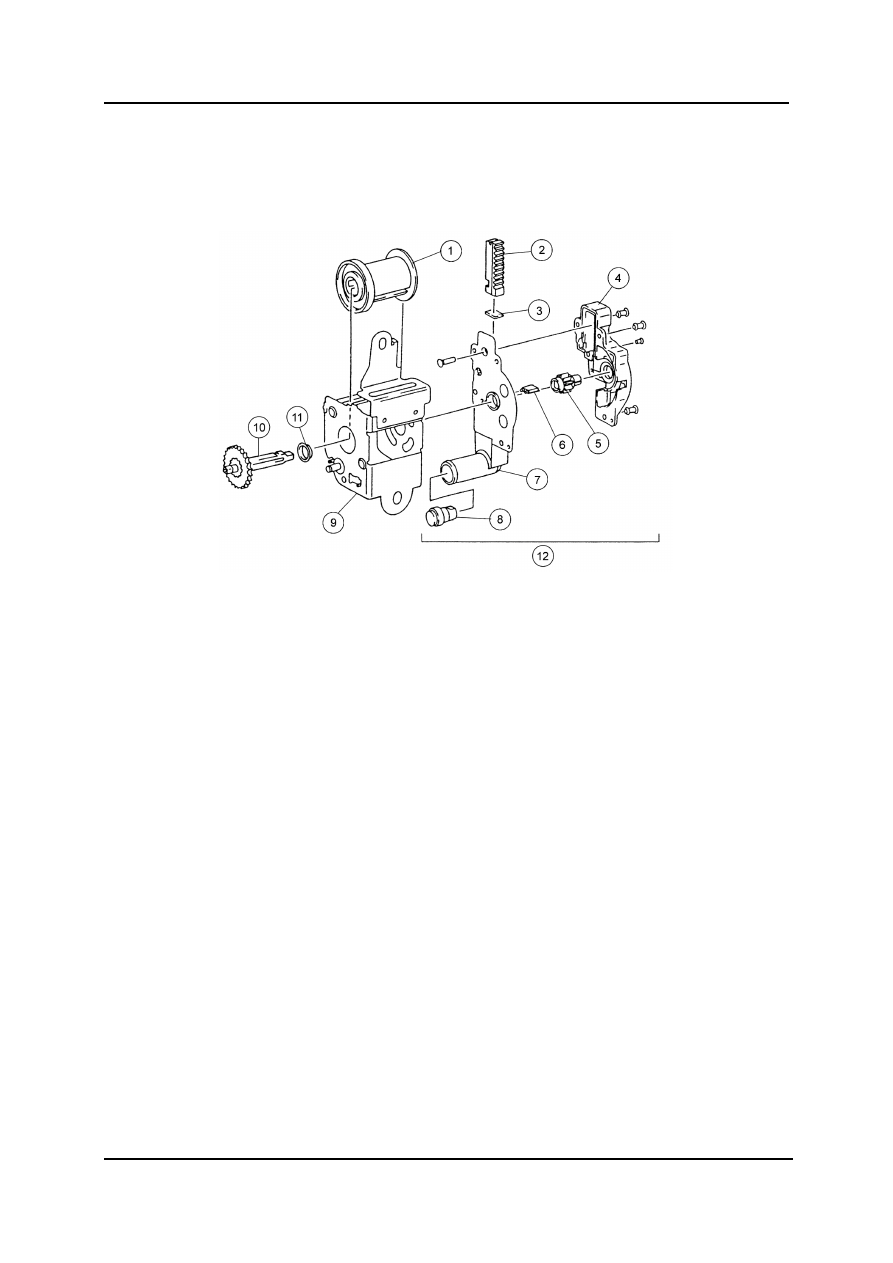

Реечный преднатяжитель ремня безопасности

•

Преднатяжитель ремня безопасности с конструкцией, включающей рейку и
шестерню, встраивается в натяжное устройство ремня безопасности.





1003_130



1

Направляющий барабан 7

Корпус

2

Поршень с рейкой 8

Газогенератор

3

Резиновая пластина 9

Корпус

4

Крышка

10

Шпиндель

5

Шестерня

11

Подшипник

6

Стопор поршня

12

Механизм преднатяжителя



Система подушек и ремней безопасности

Комплектующие

02-37

•

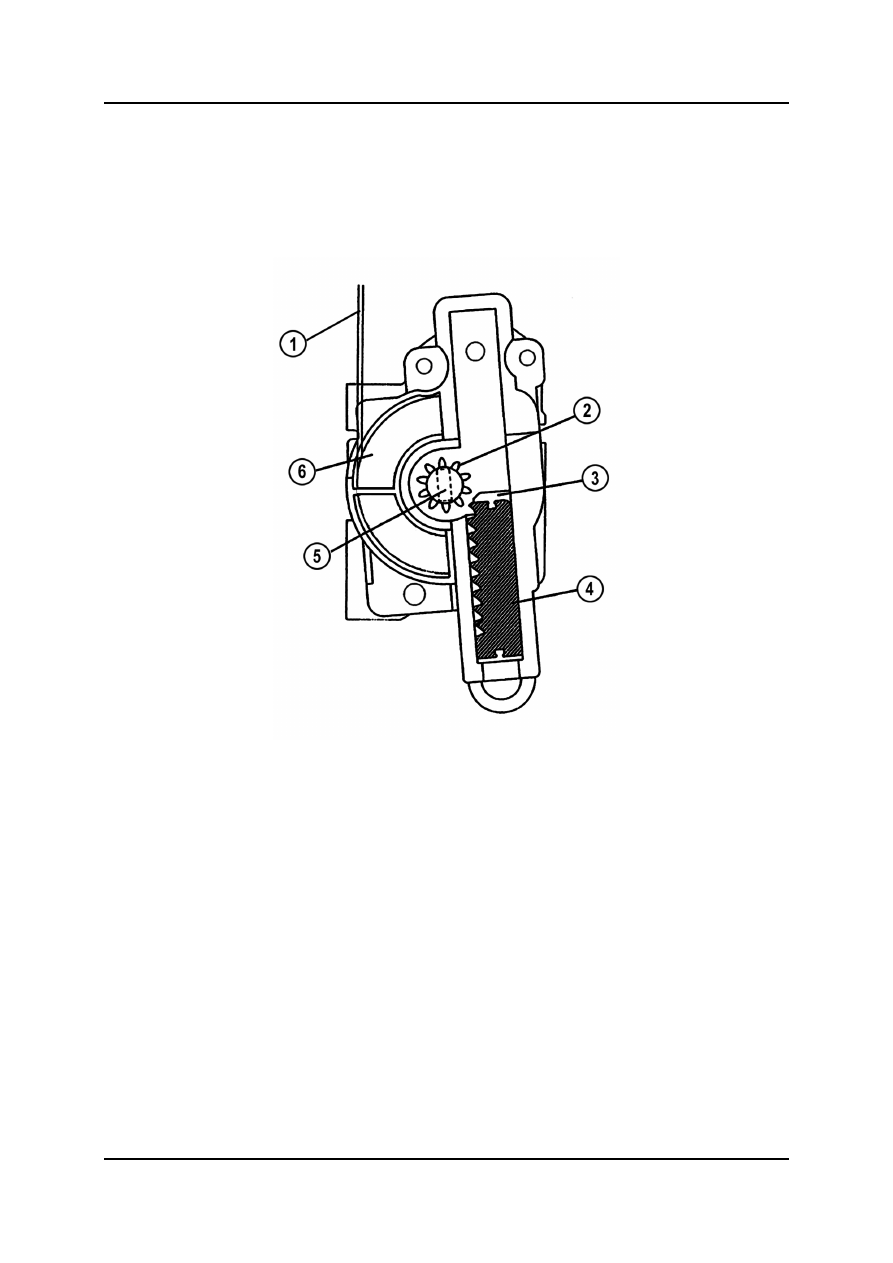

Поршень в обычном состоянии фиксируется стопором поршня, и поэтому он
полностью отделён от движения шестерни. Шестерня соединена со шпинделем,
проходящим через центр направляющего барабана, и свободно вращается в
соответствии с перемещением ремня безопасности.







1003_131



1

Ремень безопасности 4

Поршень с рейкой

2

Шестерня 5

Шпиндель

3

Стопор поршня 6

Направляющий барабан



Комплектующие

Система подушек и ремней безопасности



02-38 Curriculum

Training

•

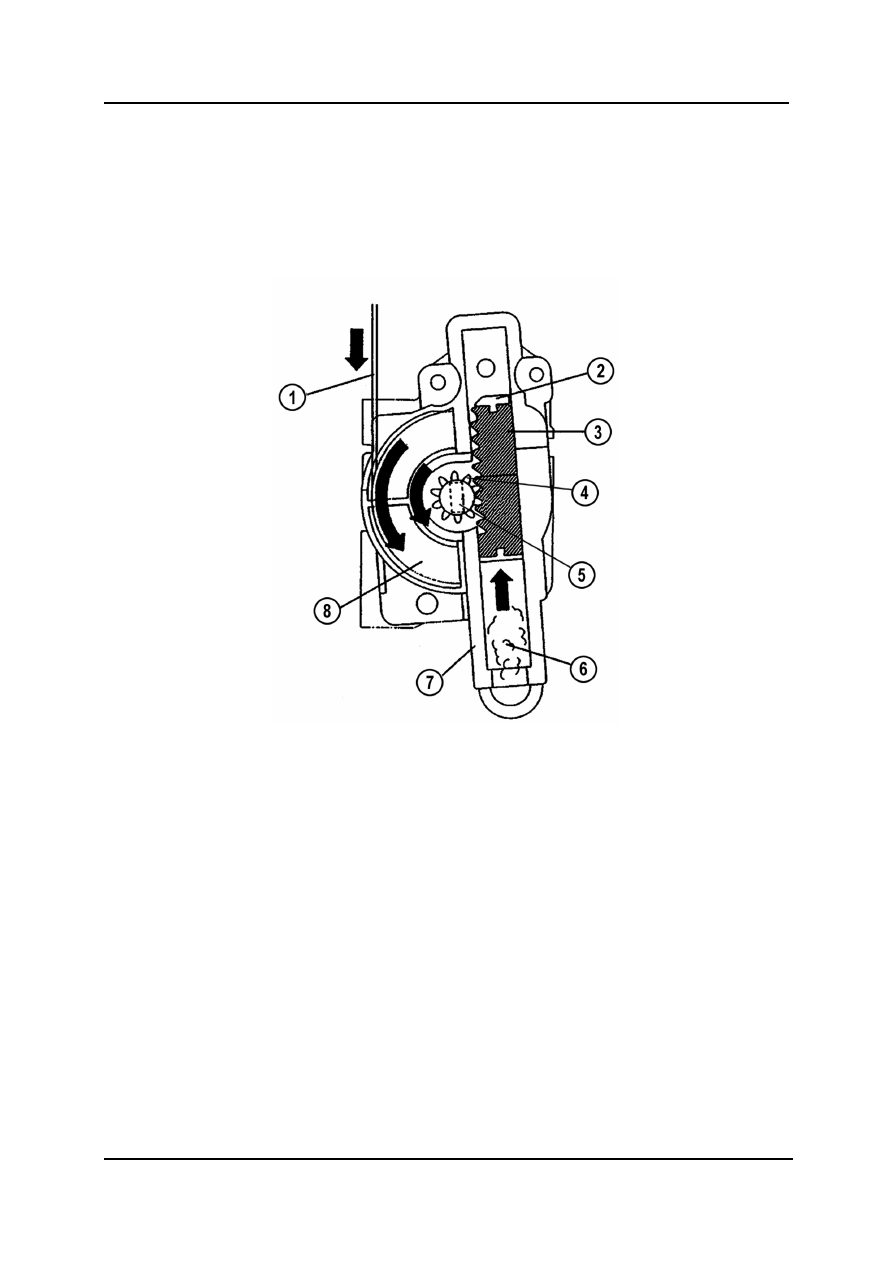

Когда преднатяжитель запускается по сигналу от модуля SAS, газогенератор
вырабатывает газообразные продукты горения.

•

Когда давление в корпусе повышается из-за расширяющегося газа, поршень
выталкивается вверх, срезает стопор поршня, входит в зацепление с зубчатой
передачей и заставляет шестерню вращаться. В результате шпиндель вращает
направляющий барабан и втягивает ремень безопасности.





1003_132



1

Ремень безопасности 5

Шпиндель

2

Стопор поршня 6

Давление газа

3

Поршень с рейкой 7

Корпус

4

Шестерня 8

Направляющий барабан
