Функция разблокировки ELR

•

Модель RX-8 (SE) обладает функцией разблокировки ELR. Это необходимо
вследствие того факта, что в модели RX-8 механизмы втягивания передних
ремней безопасности установлены на задних дверях. Чтобы полностью
открывались задние двери, лента ремня безопасности должна разматываться с
направляющего барабана даже тогда, когда автомобиль наклонён.

•

Функция разблокировки ELR управляется модулем RKE (Remote Keyless Entry =
дистанционный «бесключевой» вход) и препятствует блокировке направляющего
барабана только из-за наклонного положения автомобиля. ремень безопасности
будет всегда блокироваться, если лента быстро разматывается с барабана.

•

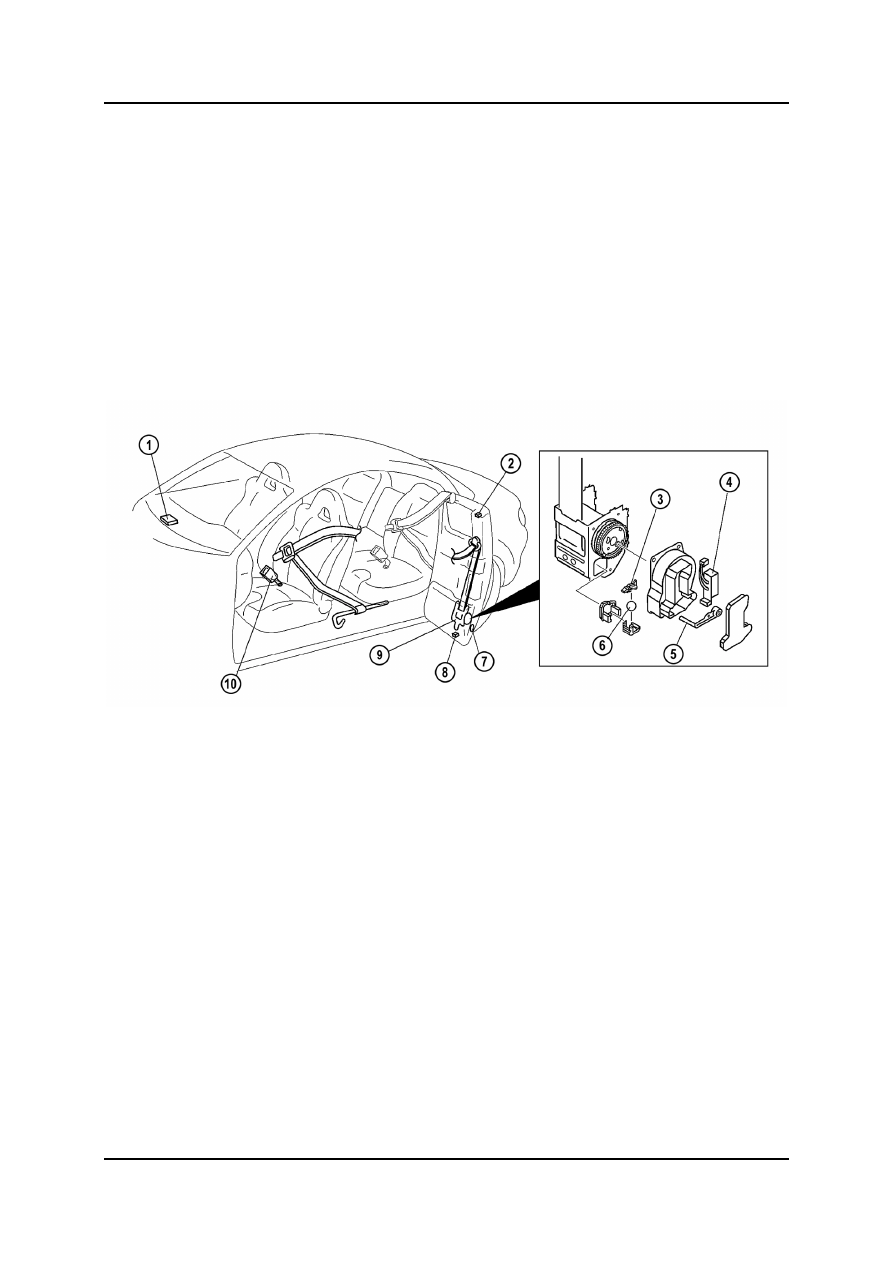

На рисунке ниже дан обзор комплектующих деталей.





1003_168



1  Модуль дистанционного

6

Шарик



«бесключевого» входа 7

Датчик передней двери (на задней двери)

2  Верхний датчик защёлки задней двери 8  Нижний датчик защёлки задней двери
3  Привод 9

Механизм втягивания переднего ремня

4  Катушка разблокировки



безопасности

5  Рычаг отмены

10

Датчик переднего замка



Комплектующие

Система подушек и ремней безопасности



02-32 Curriculum

Training

•

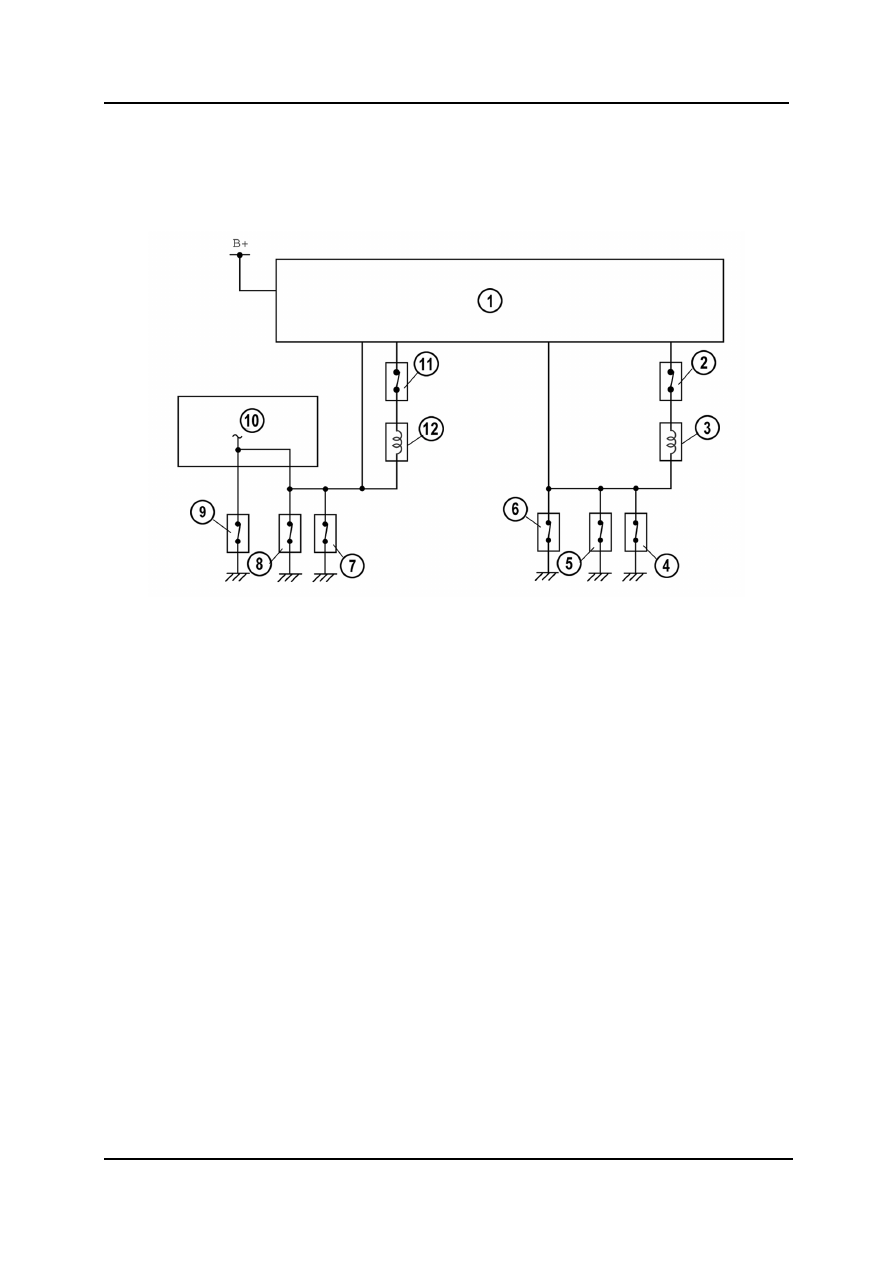

На электрической схеме ниже показано состояние, когда все двери открыты, и
ремни безопасности не пристёгнуты. Катушки разблокировки в этом состоянии
включаются током, протекающим от модуля RKE через соответствующие датчики
на землю.





1003_175



1

Блок дистанционного «бесключевого»

7

Датчик нижней защёлки задней двери



входа



(левая сторона)

2

Датчик переднего замка (правая сторона) 8 Датчик верхней защёлки задней двери

3

Катушка разблокировки (правая сторона)   (левая сторона)

4

Датчик нижней защёлки задней двери

9

Датчик передней двери (левая сторона)



(правая сторона)

10

Приборный щиток

5

Датчик верхней защёлки задней двери

11

Датчик переднего замка (левая сторона)



(правая сторона)

12

Катушка разблокировки (левая сторона)

6

Датчик передней двери (правая сторона)



Система подушек и ремней безопасности

Комплектующие

02-33

•

Когда функция разблокировки ELR не работает (нормальное состояние, например,
во время езды), катушка разблокировки шарика не включена, поэтому шарик может
свободно двигаться. Когда автомобиль не находится на горизонтальной
поверхности или на него воздействует толчок, шарик перемещается и толкает
привод вверх, так что он входит в зацепление с механизмом блокировки и
останавливает вращение направляющего барабана.

•

Когда задняя дверь открыта, а соответствующий ремень безопасности не
застёгнут, соответствующая катушка разблокировки включается от модуля RKE
через датчики и толкает рычаг отмены вверх. В результате привод и шарик
фиксируются в своих положениях. Благодаря этому ремень безопасности
переднего сиденья равномерно разматывается при открывании задней двери.

•

Функция разблокировки ELR не работает при следующих условиях:

–

Если соответствующая задняя дверь закрыта.

–

Если соответствующий передний ремень безопасности застёгнут.

–

Если дверь открыта в течение часа (функция регулятора потребляемой
мощности).

–

Если аккумулятор отключён или снят предохранитель ROOM.

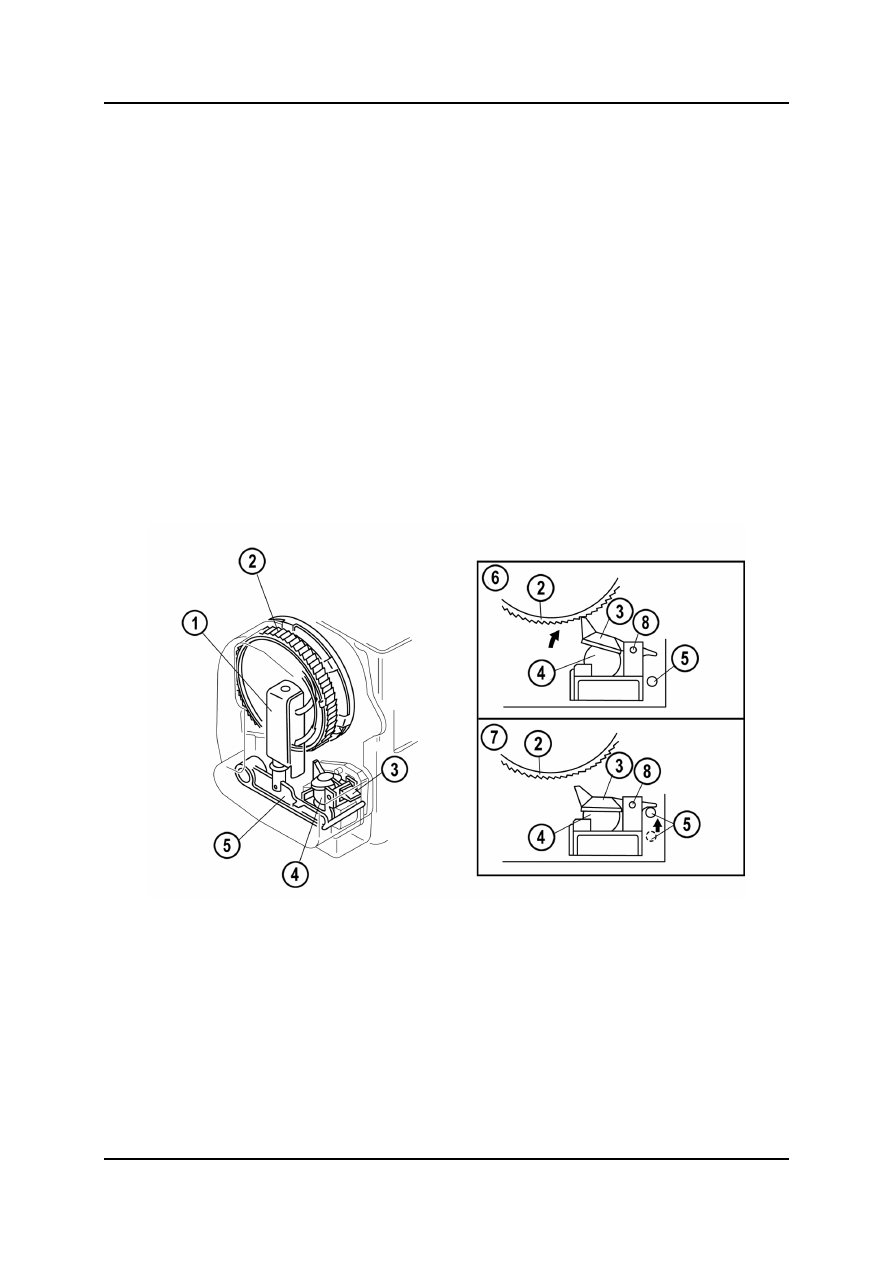

1003_174



1

Катушка разблокировки 6

Функция разблокировки ELR не

2

Блокирующий механизм



работает

3

Привод 7

Функция разблокировки ELR работает

4

Шарик 8

Точка вращения привода

5

Рычаг отмены







Комплектующие

Система подушек и ремней безопасности



02-34 Curriculum

Training

Автоматическая блокировка механизма втягивания

•

Функция ALR (Automatic Locking Retractor = автоматическая блокировка механизма
втягивания) позволяет клиенту надёжно зафиксировать детское сиденье на
сиденье автомобиля. Механизм втягивания ремня безопасности блокируется и
остаётся заблокированным, когда он застёгивается, и не даёт никакой свободы
перемещения.

•

Чтобы включить функцию ALR, ремень безопасности должен быть полностью
вытянут. Когда ремень безопасности вытягивается, а затем возвращается на
направляющий барабан, слышен звук работы храпового механизма. При этом
длина ремня безопасности может быть только уменьшена, но не увеличена.
Функция ALR отключается автоматически, когда ремень безопасности полностью
намотан обратно на направляющий барабан.


ПРИМЕЧАНИЕ:     В зависимости от автомобиля все сиденья за исключением сиденья

водителя можно снабдить этим специальным свойством. Большинство ремней
безопасности, имеющих функцию ALR, можно обозначить специальной
показанной ниже наклейкой.





1003_129

Образец наклейки для ALR
