Mazda Дополнительная система подушек и ремней безопасности. Руководство - часть 10

Система подушек и ремней безопасности

Комплектующие

02-27

Ремень безопасности

•

Вся система SRS не сможет защитить сидящего в автомобиле человека, если он
не пристегнётся как следует ремнём безопасности. Большинство сидений
оборудуются ремнями безопасности с тремя точками фиксации, которые
удерживают сидящего в автомобиле на сиденье и сдерживают неуправляемое
движение тела сидящего в случае аварии.

•

Используемые в автомобилях Mazda ремни безопасности обладают функцией
Аварийной блокировки механизма втягивания. Кроме того, они могут быть
оснащены Автоматической блокировкой механизма втягивания, преднатяжителем
ремня безопасности и ограничителем нагрузки ремня безопасности.


ПРИМЕЧАНИЕ:     Ремни безопасности следует проверять после каждой аварии. В

зависимости от типа автомобиля их нужно заменять даже тогда, когда
преднатяжители не приводились в действие и нет никакого износа. Поэтому
при проверке ремней безопасности всегда обращайтесь к W/M.



•

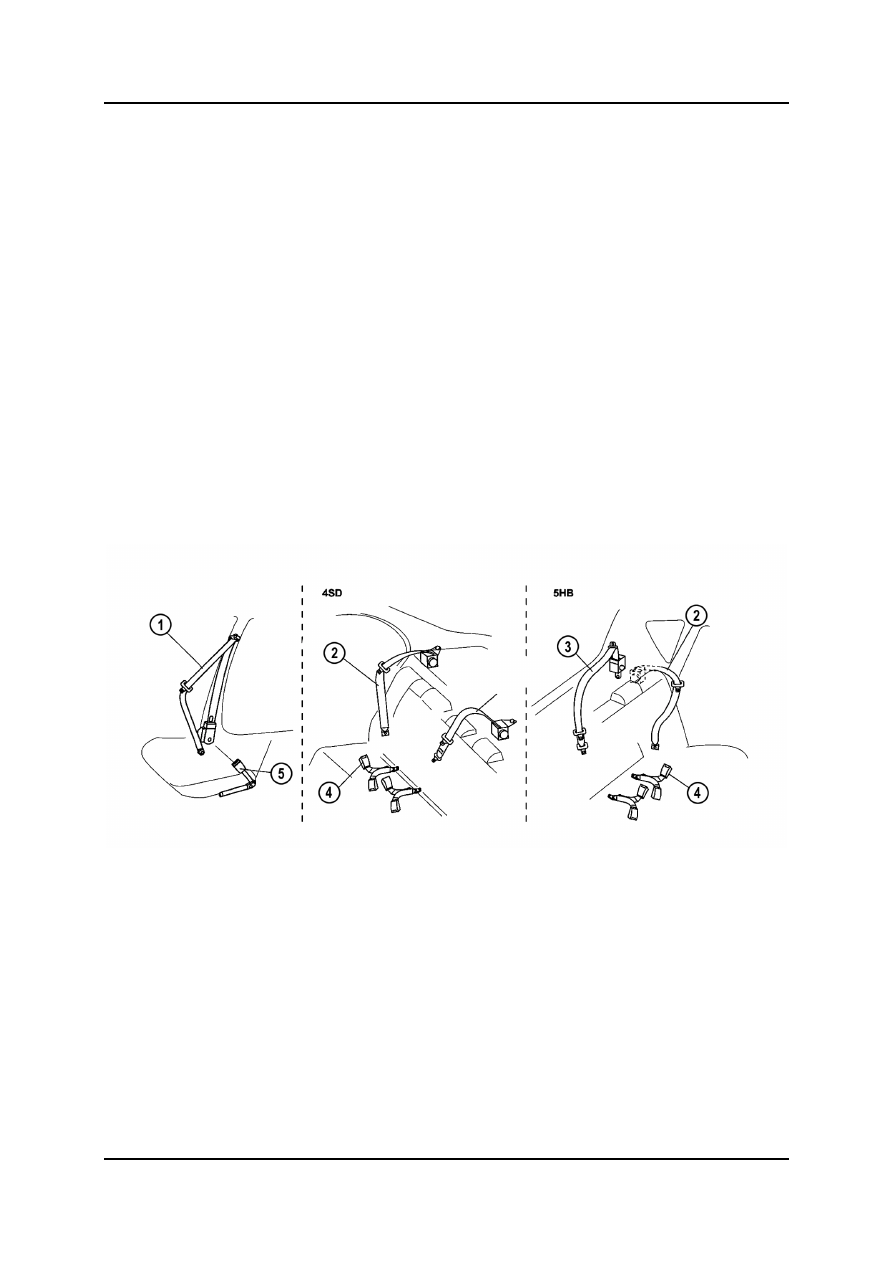

На рисунке ниже показа общий вид ремней безопасности, используемых в
автомобиле Mazda3 (BK).





1003_127



1

Передний ремень безопасности 4

Замок заднего ремня безопасности

2

Задний наружный ремень безопасности 5

Замок переднего ремня безопасности

3

Задний центральный ремень безопасности







Комплектующие

Система подушек и ремней безопасности



02-28 Curriculum

Training

•

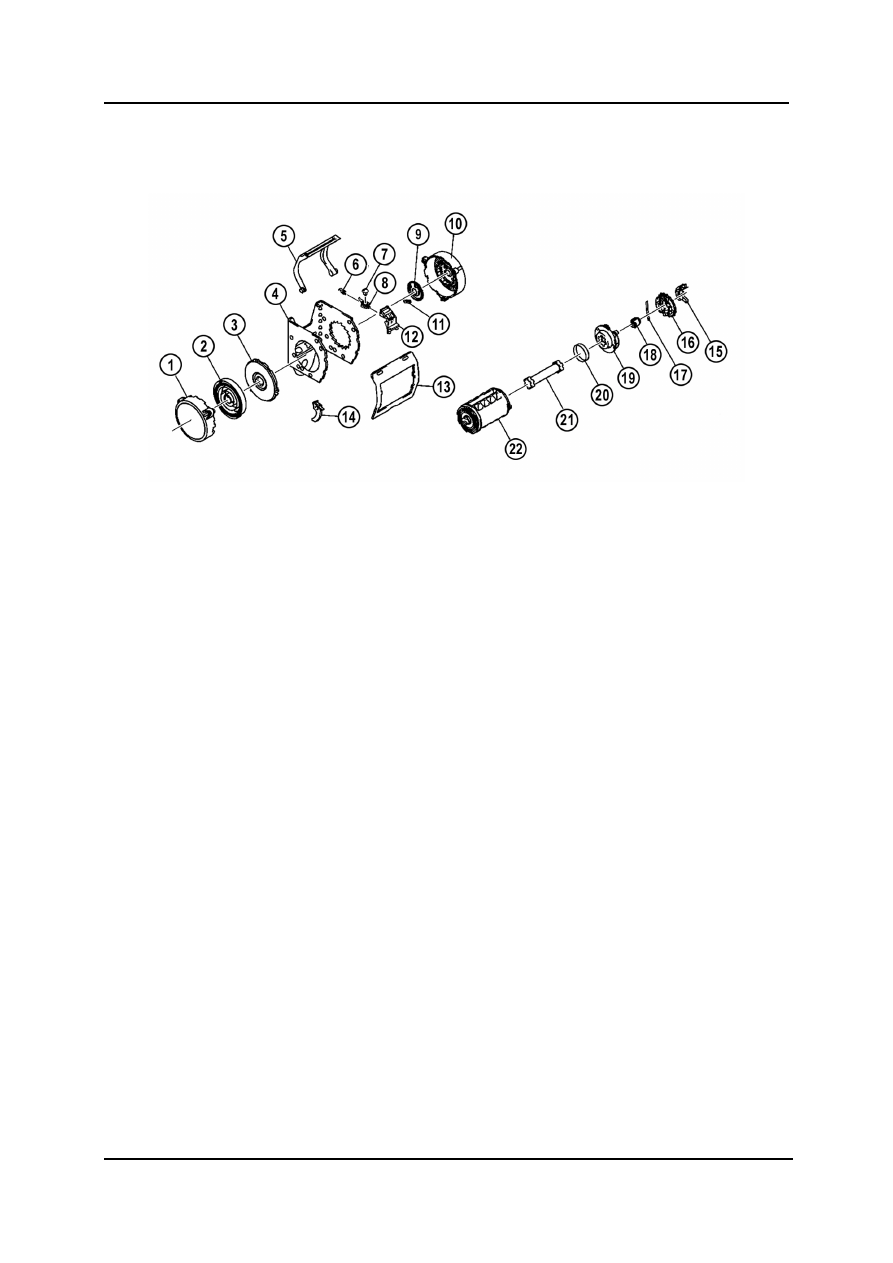

На рисунке ниже показана конструкция натяжного устройства ремня безопасности,
используемого в автомобиле Mazad3 (BK)





1003_169



1

Крышка пружины

12

Затяжка

2

Пружина натяжного устройства

13

Переходник

3

Тарелка пружины

14

Рычаг C

4

Корпус

15

Рычаг A

5

Направляющая ленты

16

Поворотный диск

6

Рычаг B

17

Пружина поворотного диска

7

Противовес

18

Втулка

8

Подшипник

19

Поворотная головка

9

Эксцентриковая передача 20

Кольцо

10

Крышка

21

Торсион

11

Стопор 22

Направляющий барабан



Система подушек и ремней безопасности

Комплектующие

02-29

Аварийная блокировка механизма втягивания

•

Функция ELR (Emergency Locking Retractor = аварийная блокировка механизма
втягивания) позволяет ремню безопасности свободно вытягиваться и втягиваться,
что даёт возможность пристёгнутому ремнём безопасности человеку свободно
двигаться. Эта функция выполняет блокировку только тогда, когда автомобиль
либо сбавляет скорость, либо меняет направление, либо наклоняется, либо
внезапно останавливается, либо когда лента быстрой ускоряется.

•

Ниже рассмотрена ELR, препятствующая быстрому ускорению ленты,
используемая в автомобилях MPV (LW). Другие автомобили оснащены похожими
системами.

•

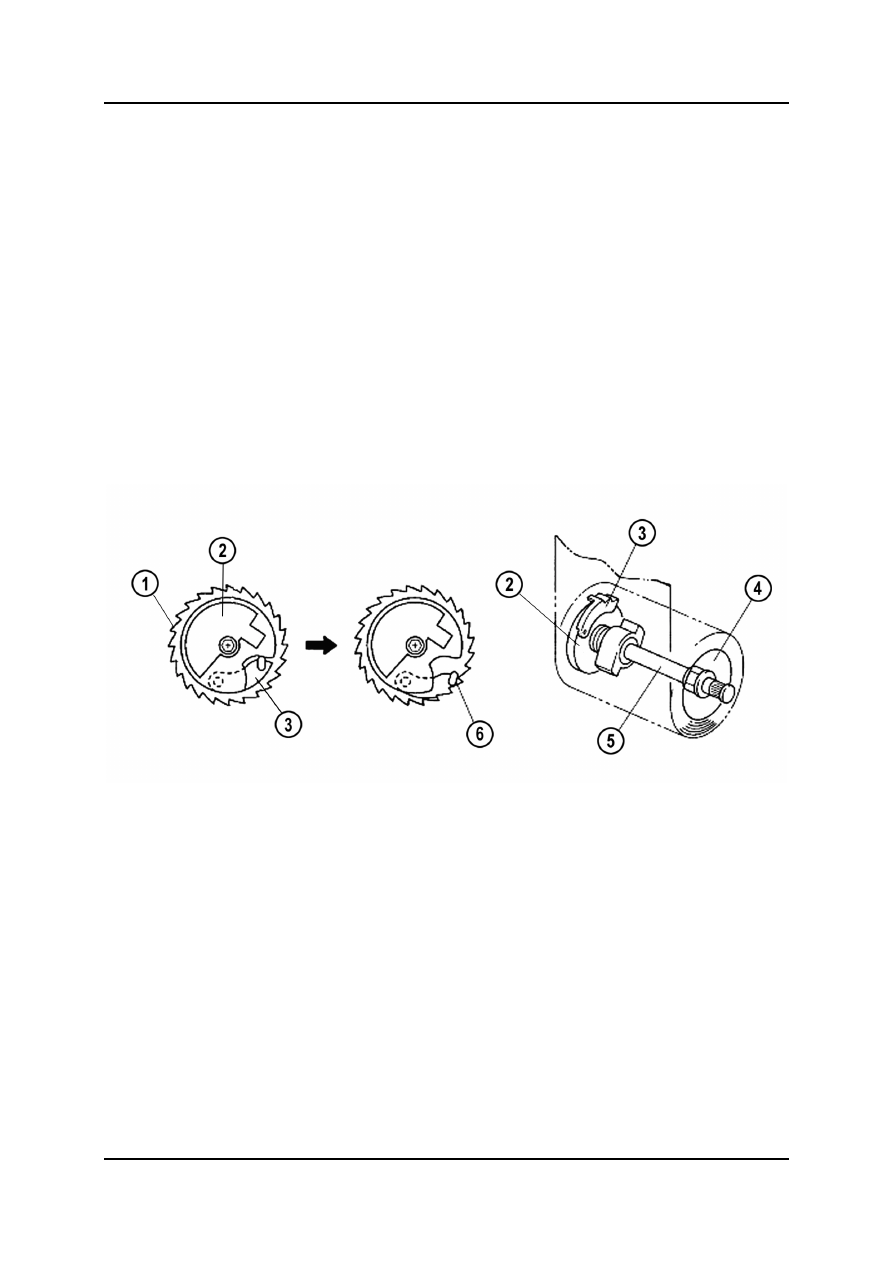

Механизм ELR включается вытягиванием ремня. Когда скорость вытягивания
превышает определённый уровень, стопор входит в шестерню корпуса. Это
блокирует соединительную чашку вместе с торсионом и направляющим
барабаном, объединённым с соединительной чашкой. Таким образом, ремень
безопасности больше не может вытягиваться, пока его натяжение не ослабнет.





1003_128



1

Шестерня корпуса 4

направляющий барабан

2

Соединительная чашка 5

Торсион

3

Стопор 6

Стопор входит в шестерню корпуса



Комплектующие

Система подушек и ремней безопасности



02-30 Curriculum

Training

•

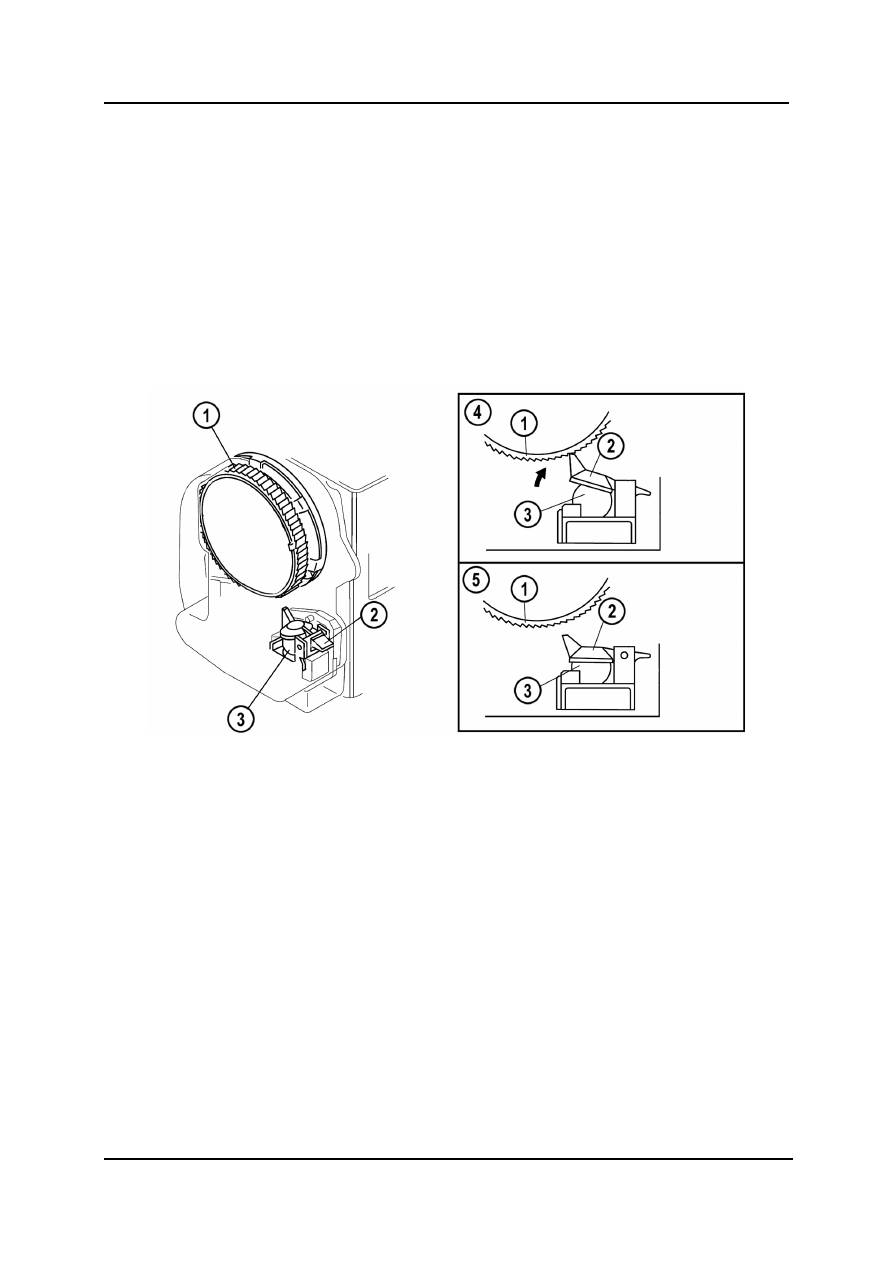

Ниже рассматривается блокировка механизма ELR в случае снижения скорости,
изменений направления, наклона автомобиля и внезапной остановки. Рисунки
служат только в качестве примеров.

•

ELR состоит из шарика, рычага и блокирующего механизма, прикреплённого к
направляющему барабану.

•

Шарик свободно двигается. Если автомобиль не находится на ровной площадке
или автомобиль испытывает толчок, шарик перемещается и толкает рычаг вверх,
так что он входит в блокирующий механизм и останавливает вращение
направляющего барабана.

•

Направляющий барабан будет разблокирован, когда шарик переместится в
исходное положение и ремень безопасности не будет натянут.







1003_173



1

Блокирующий механизм, прикреп- 4

Функция высвобождения ELR не



лённый к направляющему барабану



работает

2

Привод 5

Функция высвобождения ELR работает

3

Шарик
