Основы электрооборудования

Электрические схемы

Модифицированная структура

•

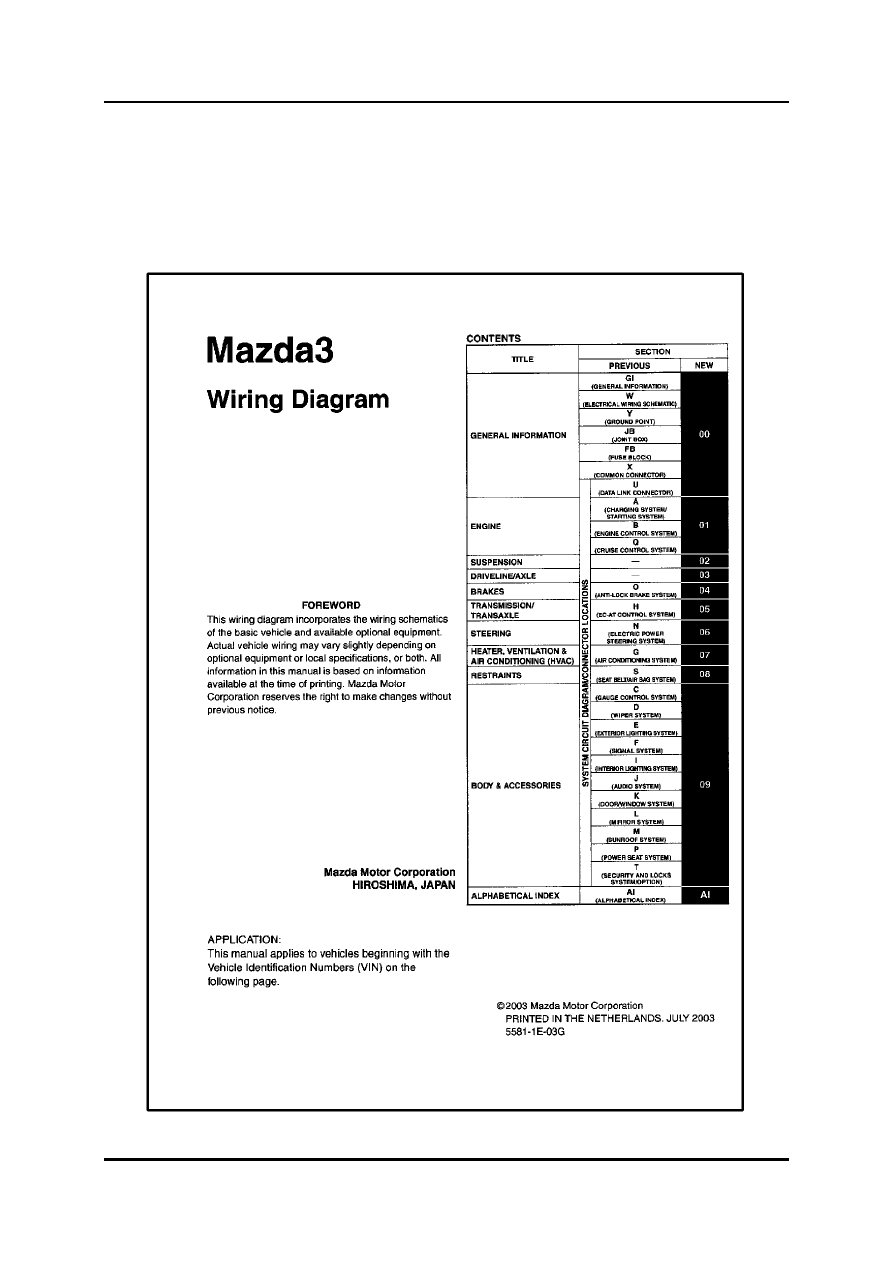

Начиная с принятия к производству модели Mazda3, организация различных
разделов электрической схемы была приведена в соответствие с новой структурой
руководства по ремонту. В содержании электрических схем модели Mazda3 даётся
сравнение обычной и модифицированной структуры.

L1004_05015

Электрические схемы

Основы электрооборудования

Электрические схемы модели Tribute (только на CD)

•

Для электрических схем модели Tribute компания Mazda приняла всемирную
унифицированную систему структуризации. Структура формируется не по
разделам (GI, Y, W, A - U, ...), а по группам (1, 2, 3, …). Номера групп составляют
первую цифру номера страницы.

•

обозначения и цвета проводов указываются иначе, чем на всех других
электрических схемах компании Mazda.

•

Электрические схемы модели Tribute составляют дополнительный раздел,
касающийся проверки элементов, который не предусмотрен в обычных
электрических схемах компании Mazda.

•

Среди электрических схем модели Tribute нет раздела «W Схема электрических
соединений».Вместо этого здесь есть заголовок «Общий вид жгутов
электропроводки» (группа 100-00-06) с указателем.

100-00-00

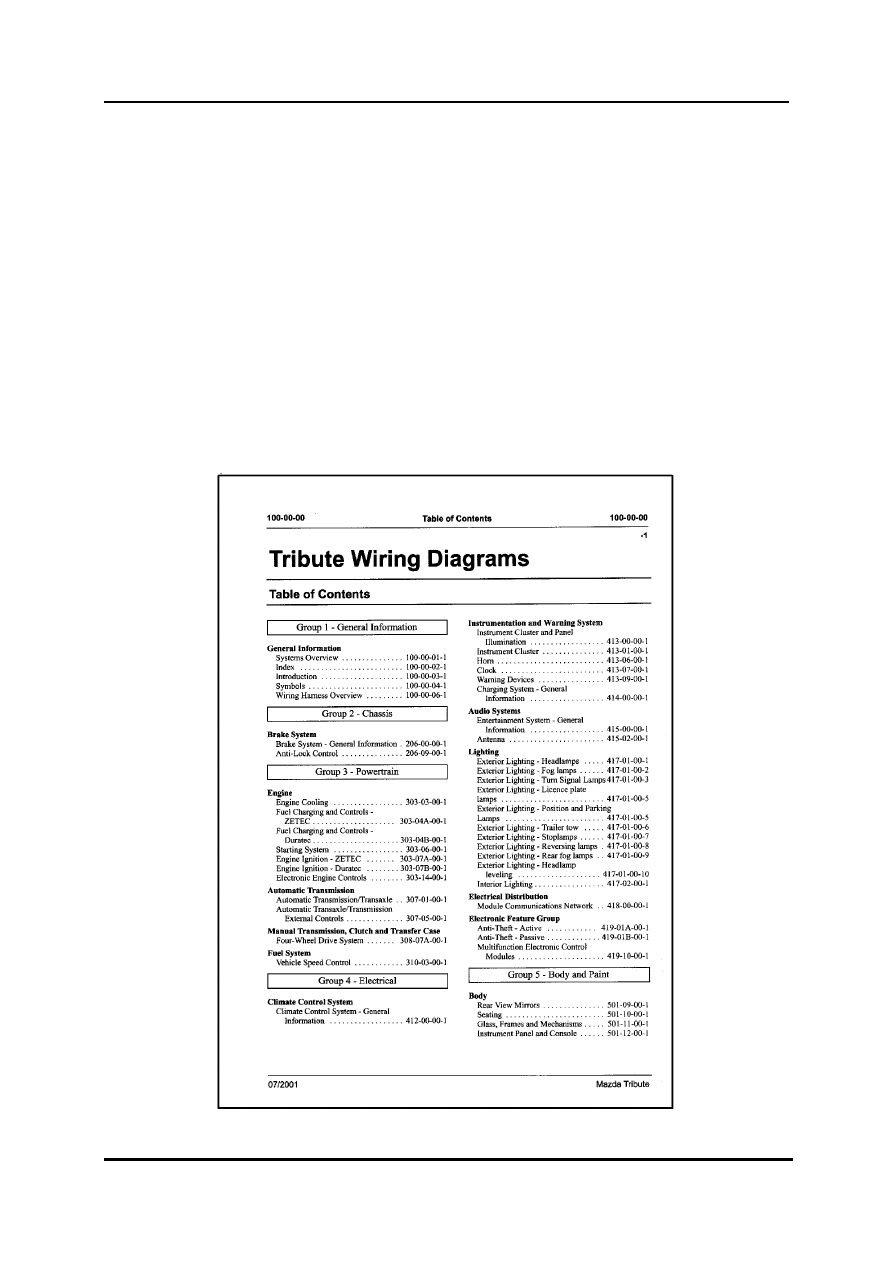

Содержание

L1004_05016

05-18

Основы электрооборудования

Электрические схемы

100-00-01

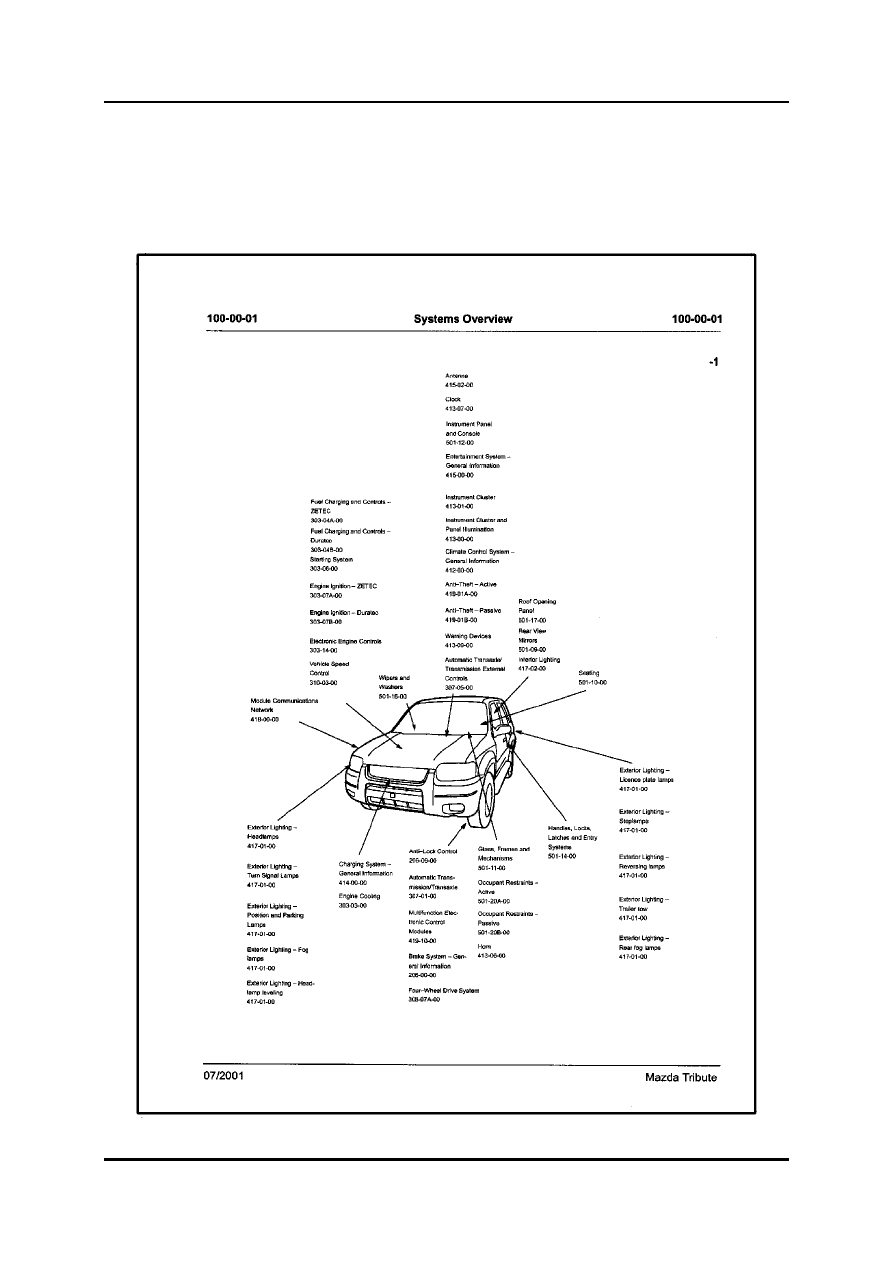

Обзор систем

•

Как и «Указатель систем», «Обзор систем» даёт более подробный список
содержимого, что позволяет техническому специалисту найти номер страницы
нужной электрической схемы определённой подсистемы.





L1004_05017

Электрические схемы

Основы электрооборудования

100-00-02

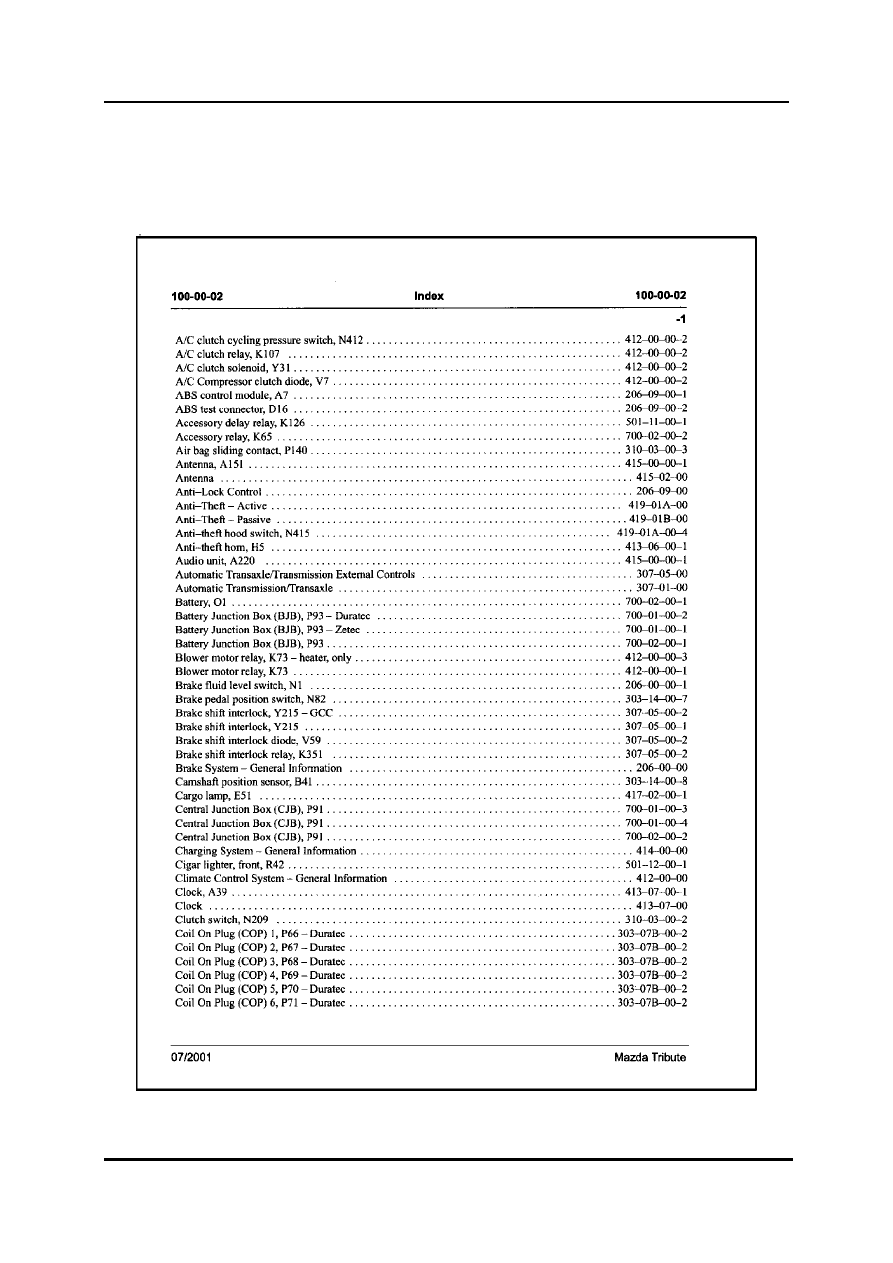

Указатель

•

Для определения местоположения определённых элементов в электрических
схемах предоставляется алфавитный указатель.





L1004_05018

05-20
