Mazda электрооборудование. Руководство - часть 26

Основы электрооборудования

Электрические схемы

X

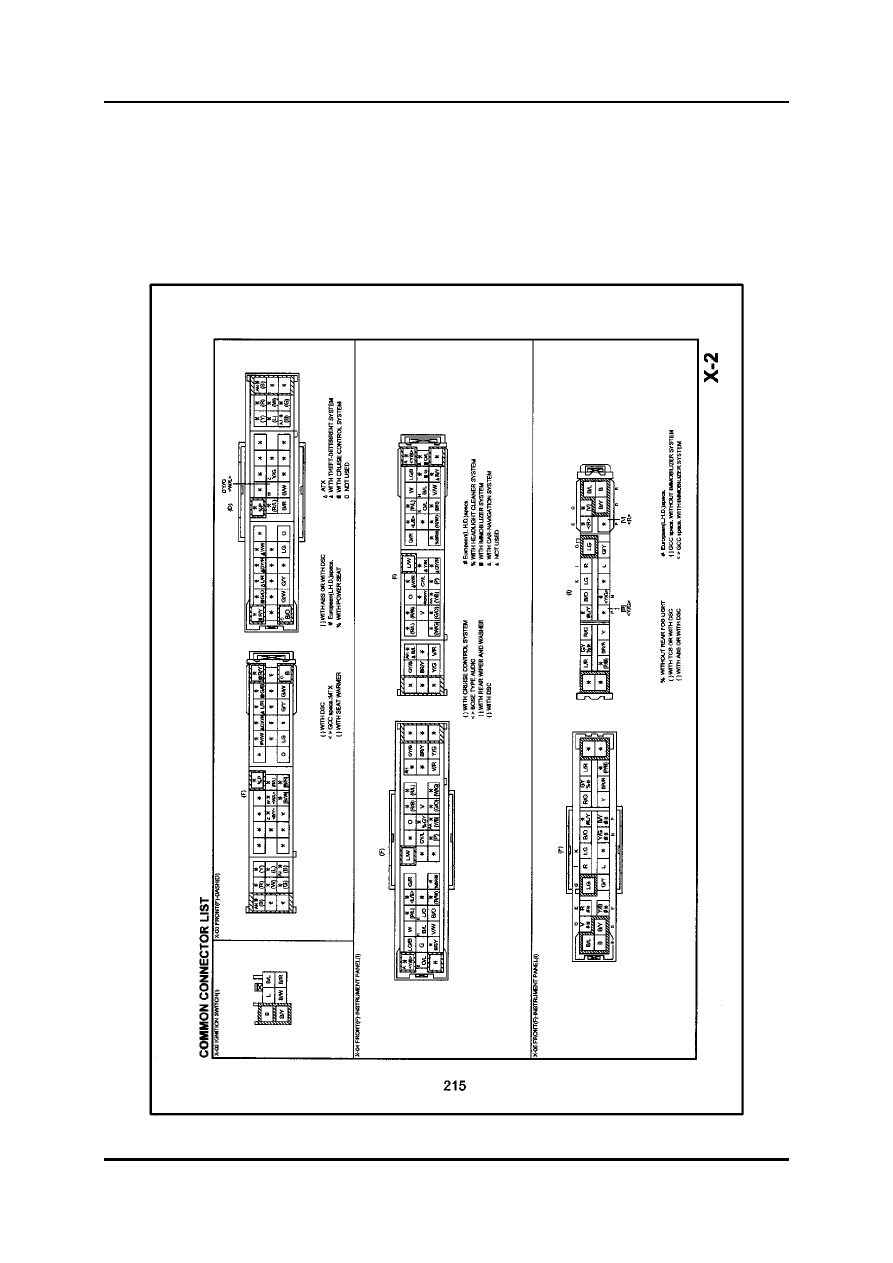

Общие разъёмы

•

В скоросшивателе после раздела электрических схем находятся изображения всех
общих разъёмов. Общие разъёмы связывают вместе отдельные жгуты и, в
зависимости от типа автомобиля, аккумуляторную батарею, распределительную
коробку и выключатель зажигания.

•

Общие разъёмы обозначаются буквой Х в сочетании с номером.

L1004_05011

Электрические схемы

Основы электрооборудования

JB

Полная система проводки комбинированной распределительной коробки

•

На этой странице показана распределительная коробка с плавкими
предохранителями. Все разъёмы, обозначенные JB и определённым номером,
подключаются к этой комбинированной распределительной коробке. На первой

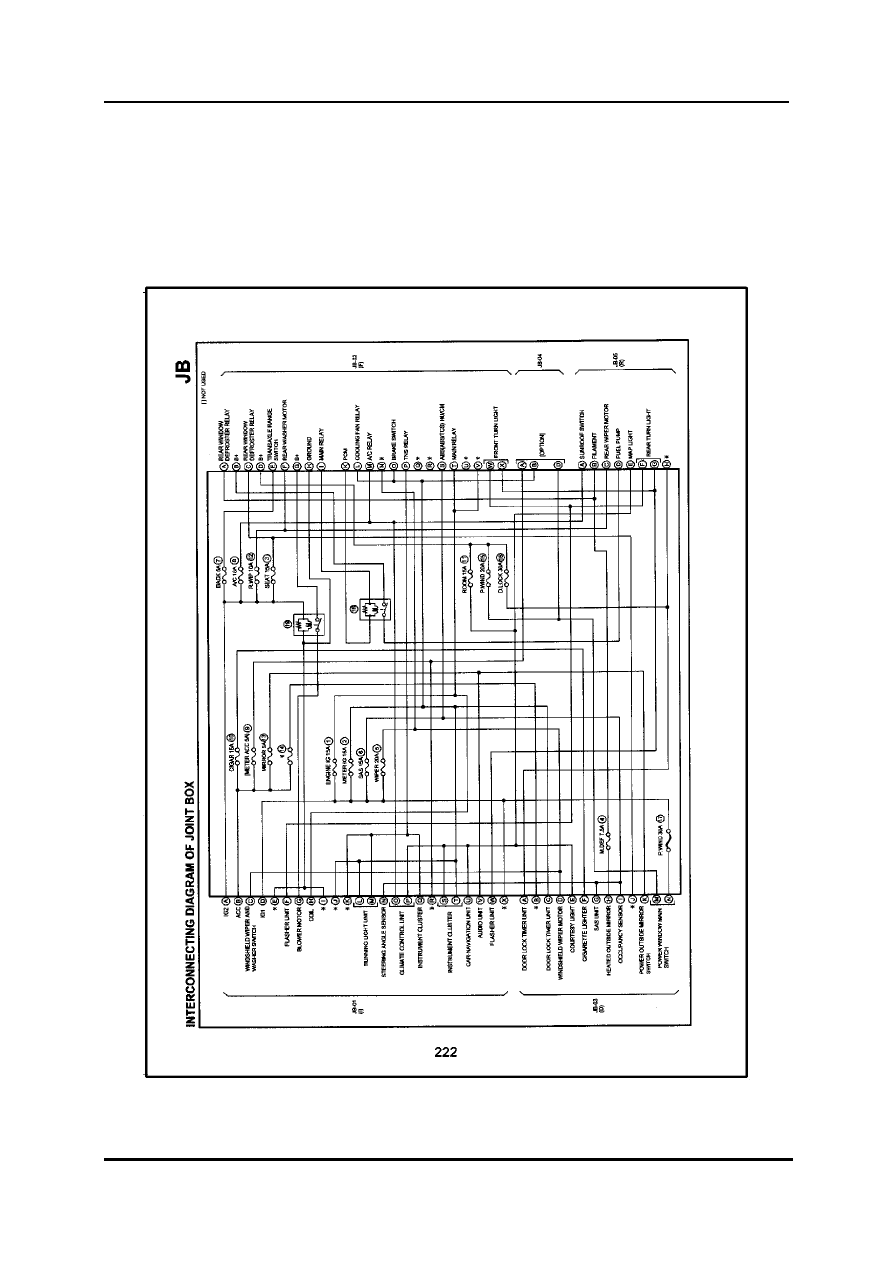

странице раздела JB показана внутренняя структура комбинированной распре-
делительной коробки, все плавкие предохранители, подача питания, а также
отдельные разъёмы JB и их связь с опред. предохранителями и между собой.

L1004_05012

05-14

Основы электрооборудования

Электрические схемы

•

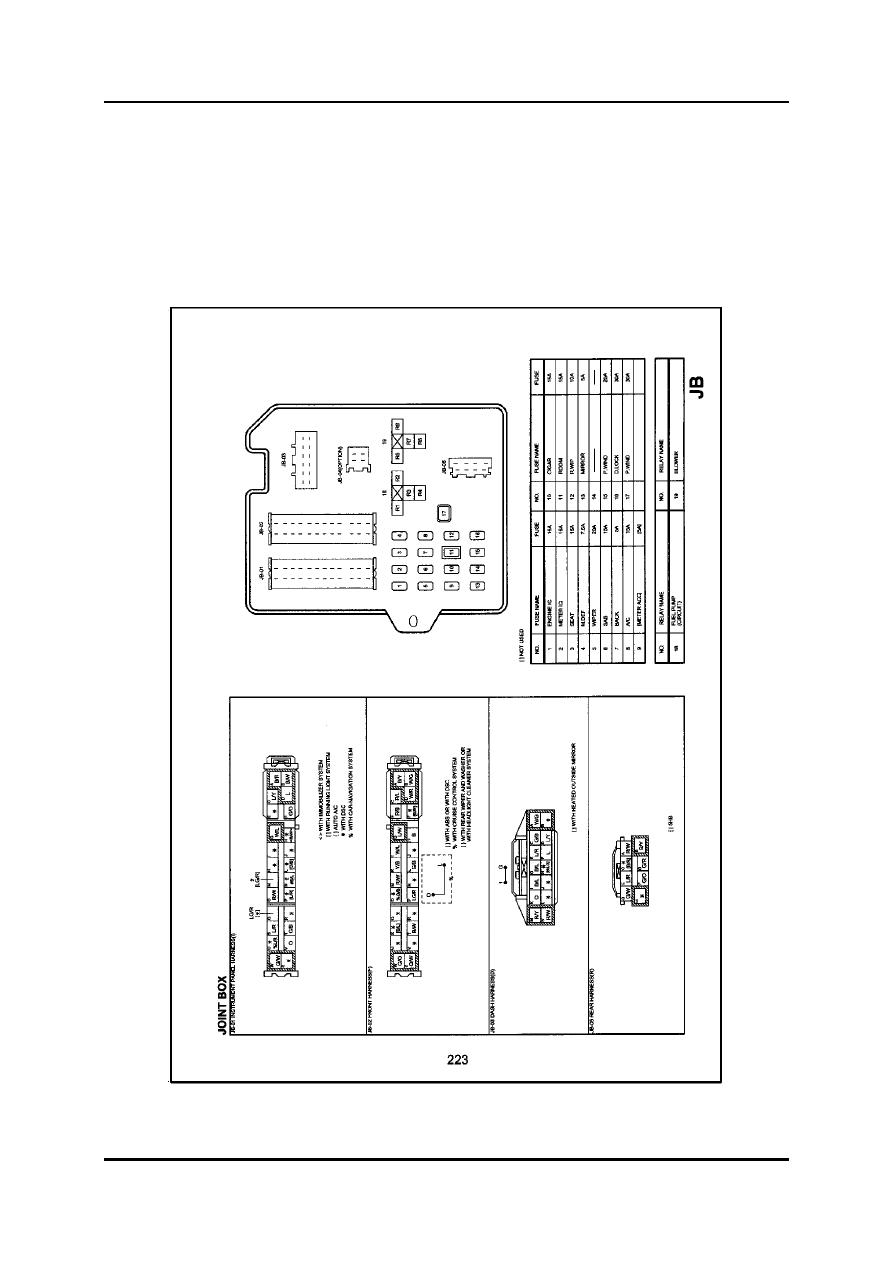

На второй странице комбинированная распределительная коробка показана с
указанием положения разъёмов JB.

•

Кроме того, показаны сами разъёмы JB и соответствующие цвета проводки.

Прим:  В зависимости от типа автомобиля, может быть несколько плавких

предохранителей, реле и распределительных коробок (например,
распределительная коробка аккумуляторной батареи - BJB, PJB или FB – в
моторном отсеке). Способ их описания и изображения на электрической схеме
очень похож на раздел JB.





L1004_05013

Электрические схемы

Основы электрооборудования

AI

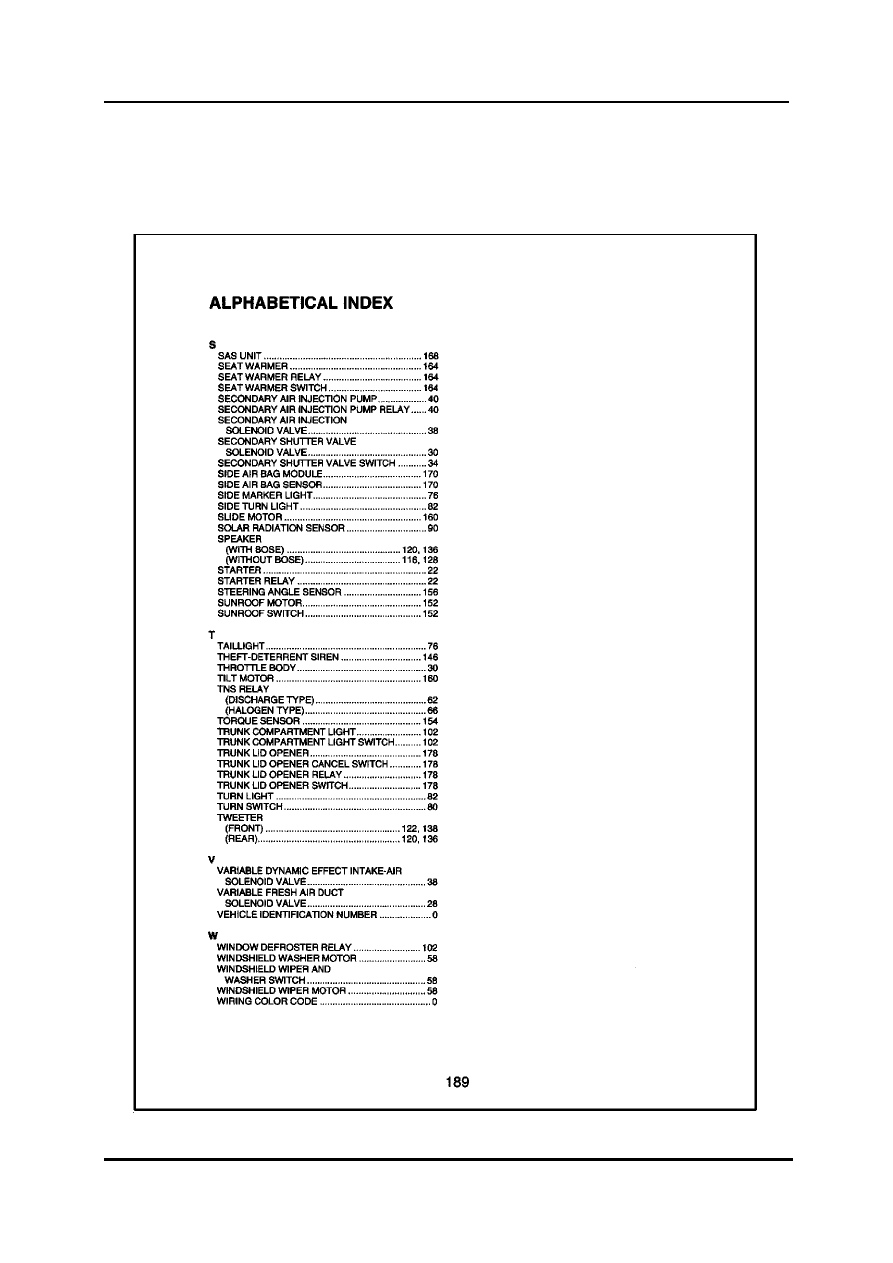

Алфавитный указатель

•

Алфавитный указатель (или Указатель деталей PI) является последним разделом
электрической схемы.





L1004_05014
