Основы электрооборудования  Электрические / электронные элементы

Диоды

•

Существует множество типов диодов, используемых в автомобильных
устройствах. Диоды используются для:

–

выпрямления – преобразования AC в DC (простые диоды)

–

контроля за всплесками и провалами напряжения, которые могли бы повредить
полупроводниковые схемы (диоды Зенера)

–

индикаторов на приборной панели: LED (Light Emitting Diode = светодиод)

–

регулировки напряжения

•

Диод является полупроводниковым устройством, используемым для
предотвращения прохождения тока в нежелательном направлении или по
нежелательному контуру. Диоды часто изготавливаются из специально
обработанного оксида кремния, который действует как изолятор, пока к нему не
будет приложено достаточное напряжение нужной полярности. Когда имеется
напряжение нужного направления (полярности), диод превращается в проводник, и
в цепи проходит ток. Если напряжение или ток проходят в неправильном
направлении, диод остаётся изолятором и блокирует прохождение тока.

•

Если превысить назначенный ток блокировки (в направлении блокировки), диод
будет повреждён.





L1004_04007

Обыкновенный диод и его условное обозначение



1

Положительный полюс (анод) 2

Отрицательный полюс (катод)



Электрические / электронные элементы   Основы электрооборудования

Светодиоды

•

Светодиоды излучают свет, когда ток протекает в направлении прохождения
сигнала.

•

как и простые диоды, они блокируют прохождение тока в обратном направлении.





L1004_04008

Условное обозначение светодиода


Диоды Зеннера

•

Особым типом диода является диод Зеннера (стабилитрон). Диод Зеннера также
блокирует прохождение тока в одном направлении, но если превышается заданное
напряжение (так называемое напряжение Зеннера), диод Зенннера работает как
проводник.

•

Превышение тока блокировки не повредит диод Зеннера, в отличие от обычного
диода.

•

После падения напряжения ниже напряжения Зеннера диод Зеннера снова
блокирует ток, пока снова не будет превышено напряжение Зеннера.

•

Диоды Зеннера используются для стабилизации напряжения





L1004_04009

Условное обозначение диода Зеннера



Основы электрооборудования  Электрические / электронные элементы

Конденсаторы

•

Конденсаторы поглощают или накапливают электрические заряды. Конденсатор
сделан из одной или нескольких электропроводных пластинок и
неэлектропроводного материала между ними. Постоянный ток не может проходить
через конденсатор, а переменный ток – может.

•

Слабое прохождение постоянного тока, которое всё же имеет место, полезно для
поглощения всплесков напряжения, предотвращая искрение между
размыкающимися контактами. Конденсаторы служат также в качестве фильтров
подавления помех в аудиоустройствах. Конденсаторы оцениваются в единицах,
называемых Фарадами (Ф). Ёмкость обычно обозначается буквой С.





L1004_04010

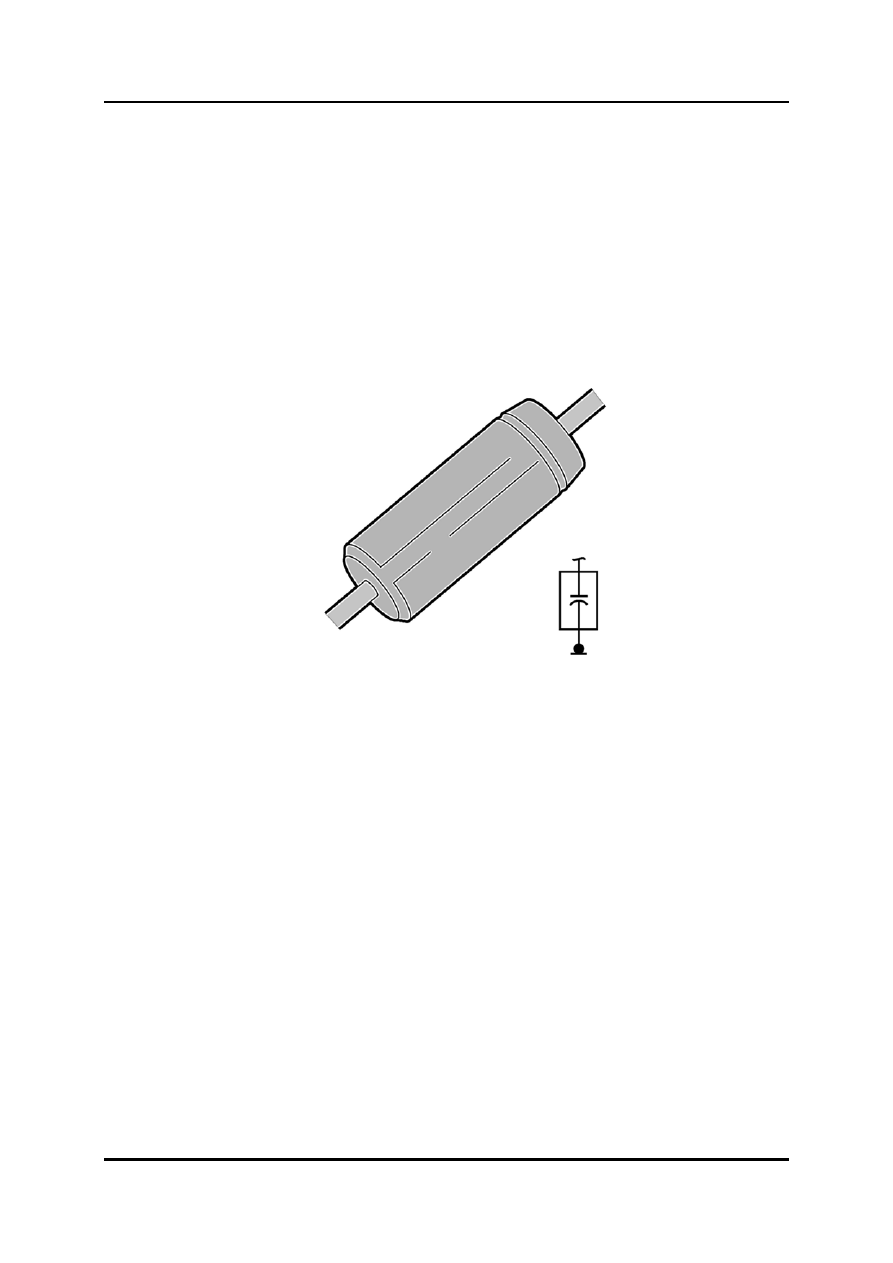

Конденсатор и его условное обозначение



Электрические / электронные элементы   Основы электрооборудования

Транзисторы

•

Транзисторы – это полупроводниковые устройства с тремя выводами. Очень
маленький ток или малое напряжение могут управлять значительно большим
током, проходящим через другие два вывода. Это значит, что транзисторы можно
использовать в качестве усилителей и переключателей.

•

Три слоя транзистора – это эмиттер, база и коллектор. База очень тонкая и
обладает меньшей проводимостью, чем эмиттер и коллектор. Чрезвычайно
маленький ток база-эмиттер вызывает прохождение значительно большего тока
коллектор-эмиттер.

•

Когда разница напряжений между базой и эмиттером менее 0,6 В, транзистор
закрыт. Если разница напряжение увеличивается до 0,6 В, транзистор
открывается, и ток проходит через нагрузку и через транзистор от коллектора к
эмиттеру.

•

Другим достоинством транзистора является то, что ослабление тока базы может
управлять током, поступающим потребителю. Например, освещение приборов
регулируется светорегулятором очень малых размеров, который управляет
лампочками посредством транзистора.


NPN-транзистор

•

Среди множества различных типов транзисторов, наиболее часто используемым в
автомобильных схемах является транзистор с NPN - переходом (Negative-Positive-
Negative = негативный – позитивный – негативный переход).





L1004_04011

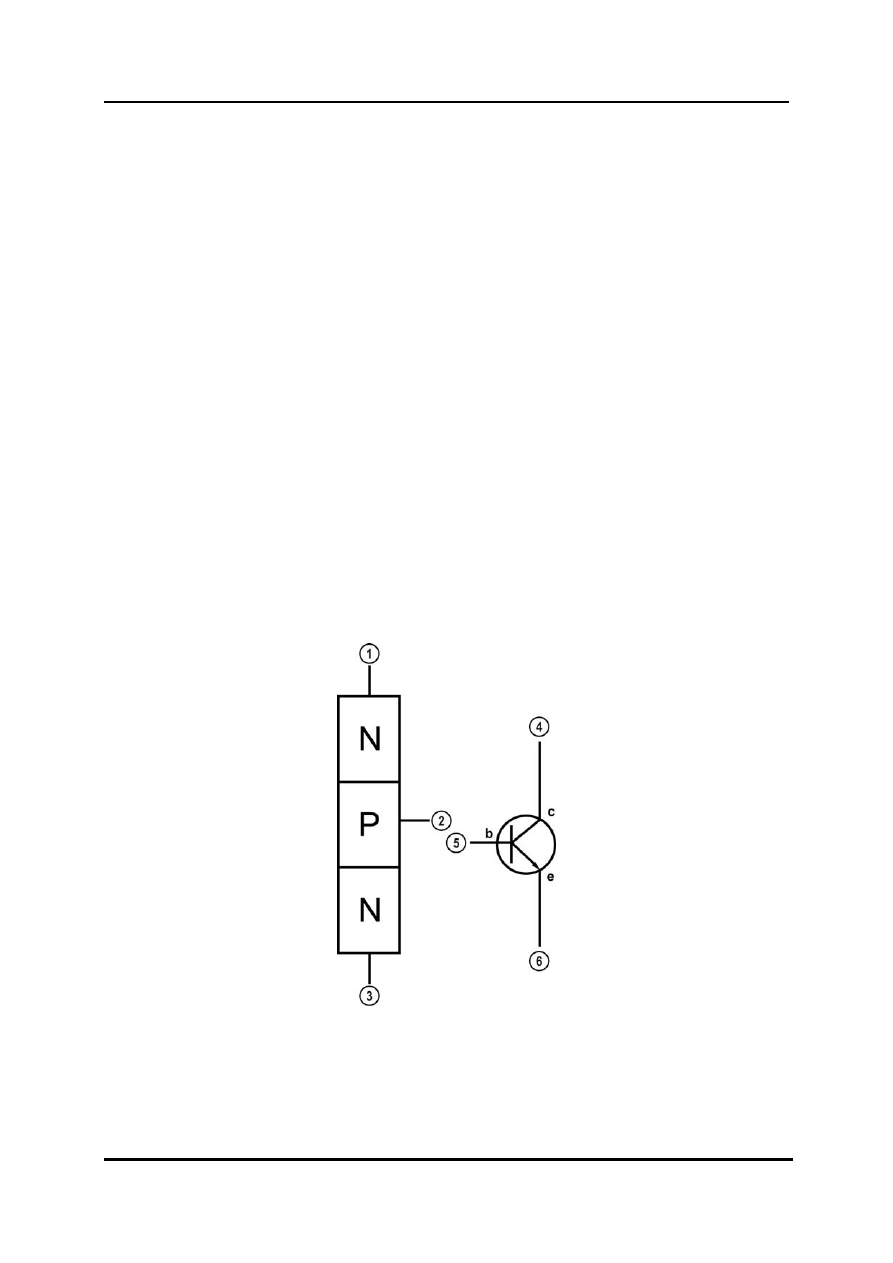

NPN-транзистор и его условное обозначение



1

Отрицательный

4

Коллектор

2

Положительный 5

База

3

Отрицательный

6

Эмиттер
