Mazda электрооборудование. Руководство - часть 15

Основы электрооборудования  Электрические / электронные элементы

Электронные устройства в автомобиле

•

Электроника, что касается напряжения, тока, сопротивления и мощности,
подчиняется тем же законам природы, что и электрика.

•

Термином «электроника» определяется технология, которая связана с
электрической проводимостью в вакууме, газах или полупроводниках.

•

Электронные элементы с полупроводниками, применяются для переключения,
возбуждения и управления электрическим током без задержки и без всякого
механического перемещения контактов.

•

Помимо функциональных преимуществ, эти устройства или схемы имеют более
высокую надёжность, не требуют технического обслуживания, а также меньше
размером и легче.

•

Благодаря низкому рабочему напряжению, полупроводниковые устройства
особенно удобны для автомобильных устройств. С применением этой технологии
функционирование и эффективность многих электрических элементов значительно
улучшились.

•

Ремонт самих электронных полупроводниковых устройств невозможен. Задачей
технического специалиста по автомобилям является выявление неисправной
детали или узла методами целенаправленной диагностики с использованием
тестового оборудования и электрических схем.



Электрические / электронные элементы   Основы электрооборудования

Устройства управления

Переключатели

•

Переключатели в цепи служат в качестве устройств выключения/включения,
замыкая или размыкая цепь. Переключатели могут управляться вручную или
приводиться в действие автоматически на основе состояния цепи или автомобиля.

•

Переключатели могут быть нормально разомкнутыми или нормально замкнутыми.
Нормально разомкнутый переключатель означает, что в положении покоя (без
подачи питания) он размыкает цепь. Нормально замкнутый переключатель
означает, что в положении покоя он замыкает цепь.





L1004_04001

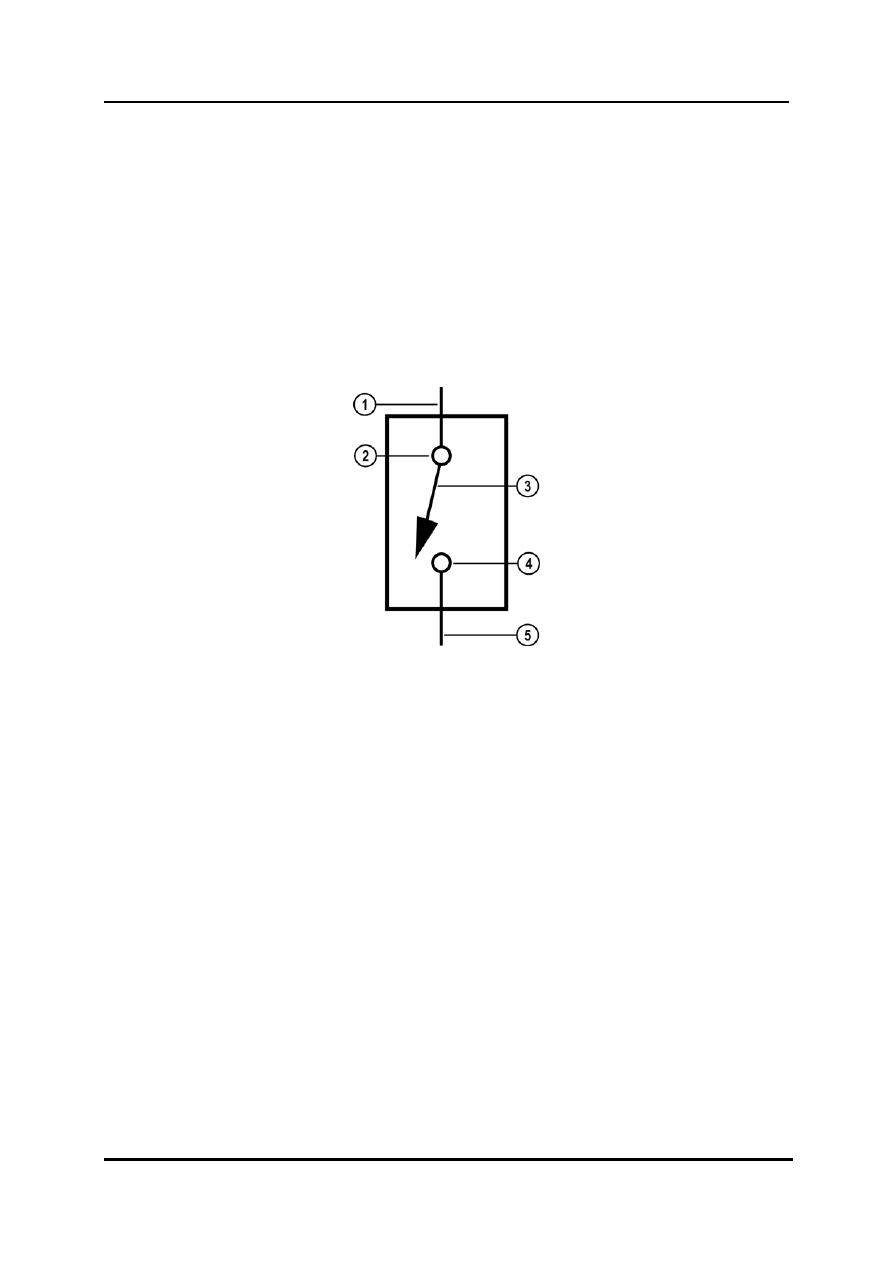

Простой переключатель



1

Вход 4

Контакт

2

Поворотный механизм 5

Выход

3

Защёлка






•

Выключатель с защёлкой на поворотном механизме является переключателем
простейшего типа. Он либо размыкает, либо замыкает цепь.

•

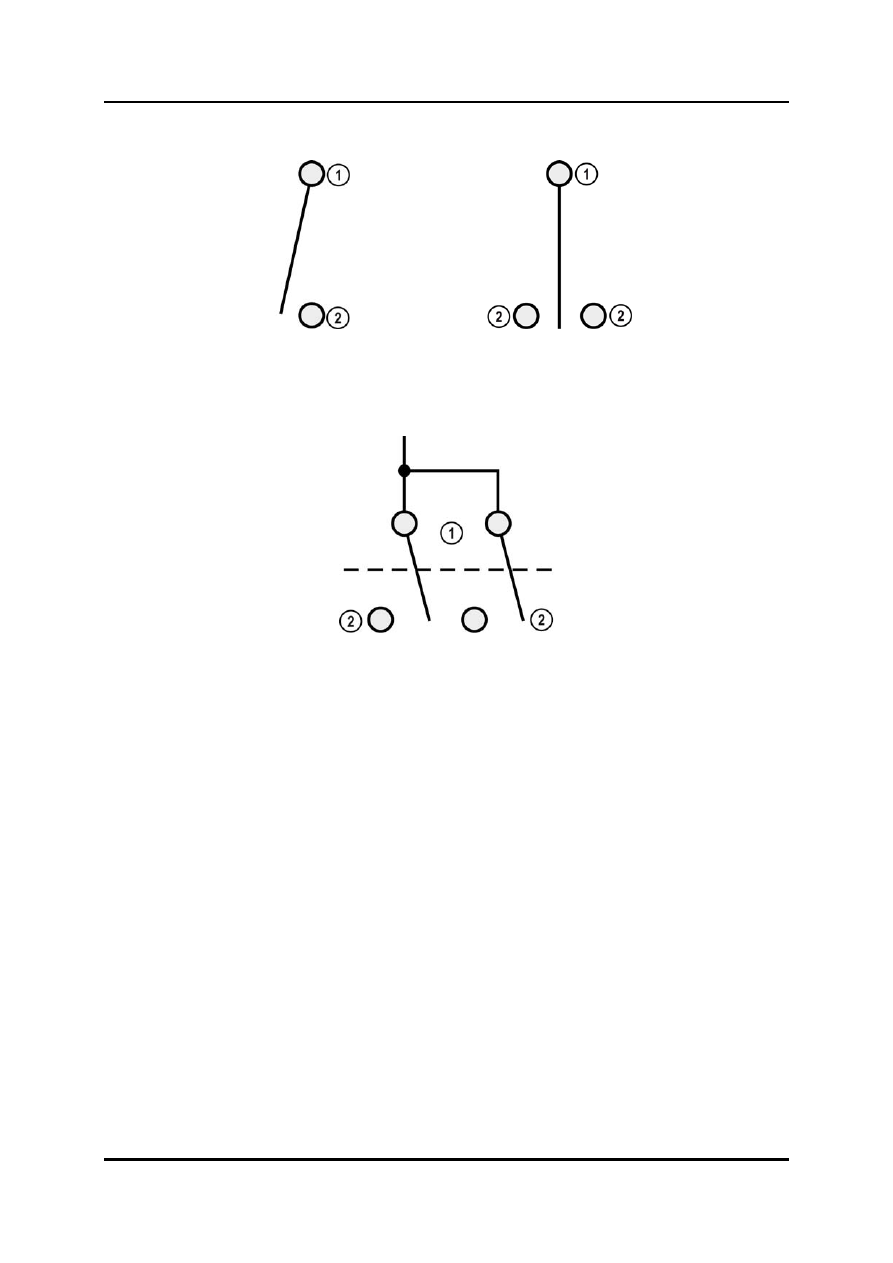

Переключатели имеют один или несколько полюсов (входов) и выходных позиций
(выходов). Например, однополюсный двухпозиционный переключатель один вход и
два выхода. Галетный переключатель имеет две или более защёлок, которые
работают синхронно (механически связаны) под воздействием одного средства
управления. На следующем рисунке показаны три типа переключателей.



Основы электрооборудования  Электрические / электронные элементы

Однополюсный однопозиционный переключатель





L1004_04002, L1004_04003



1  Вход 2

Выход


Однополюсный двухпозиционный переключатель



L1004_04004



1

Вход 2

Выход



Электрические / электронные элементы   Основы электрооборудования

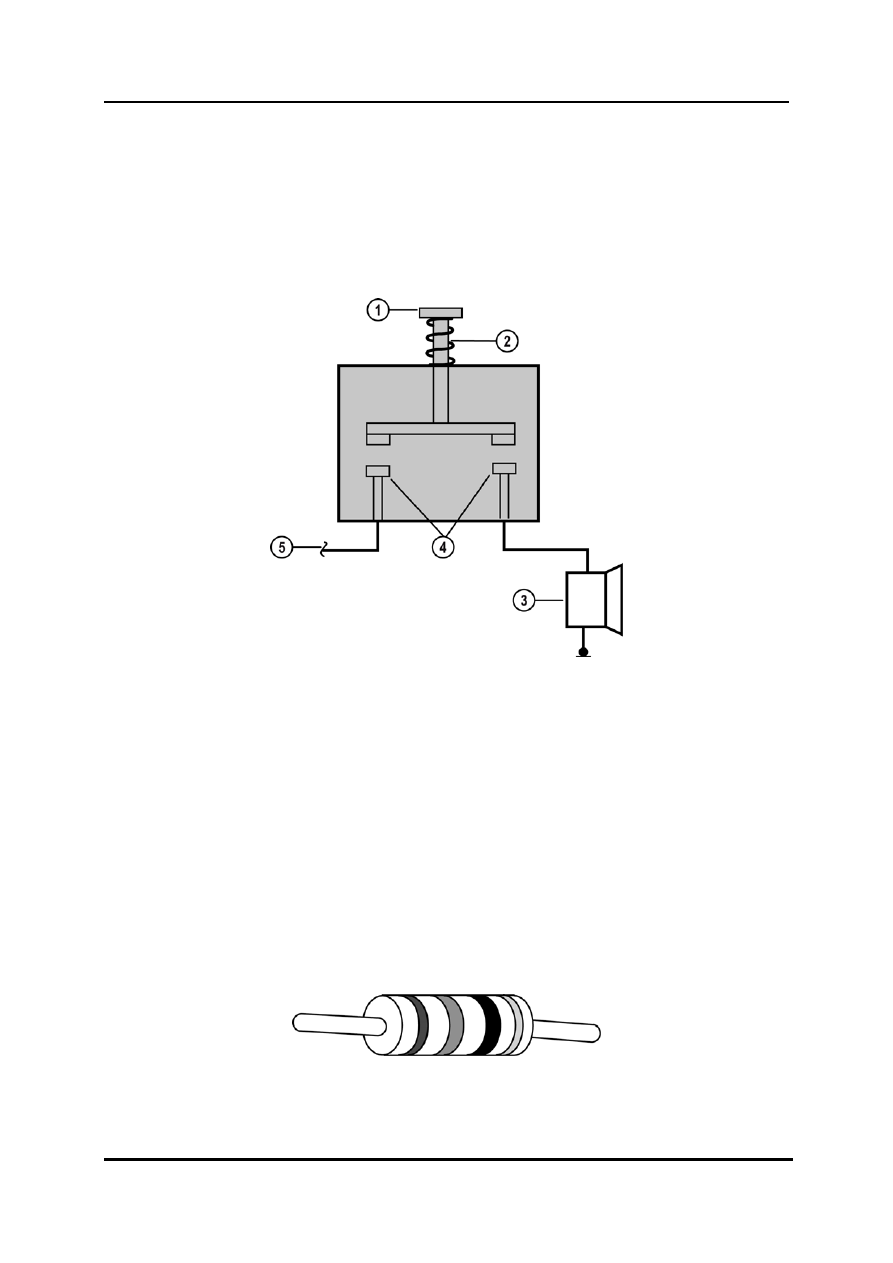

Переключатель с самовозвратом

•

Переключатель с самовозвратом имеет подпружиненный контакт; пружина не даёт
контакту замкнуть цепь.

•

Типичным примером переключателя с самовозвратом является кнопка звукового
сигнала. Когда кнопка нажата, подаётся звуковой сигнал. При отпускании кнопки
контакт размыкается и звук прекращается.





L1004_04005

Работа переключателя с самовозвратом



1

Кнопка управления 4

Контакты

2

Пружина 5

От источника питания

3

Динамик






Резисторы

•

Резисторы используются в электронных цепях для понижения напряжения и тока.
Это может быть необходимо для подачи в определённые части электронной схемы
именно того напряжения или тока, который фактически требуется.

•

Имеются резисторы с разными величинами электрического сопротивления.
Величина сопротивления указывается на резисторе цветной маркировкой
(кольцами). Имеются резисторы различных типов, которые могут выдержать ток
большей или меньшей величины.





L1004_04006
