Основы электрооборудования

Электрическая цепь

Падение напряжения в последовательной цепи



L1004_03007


•

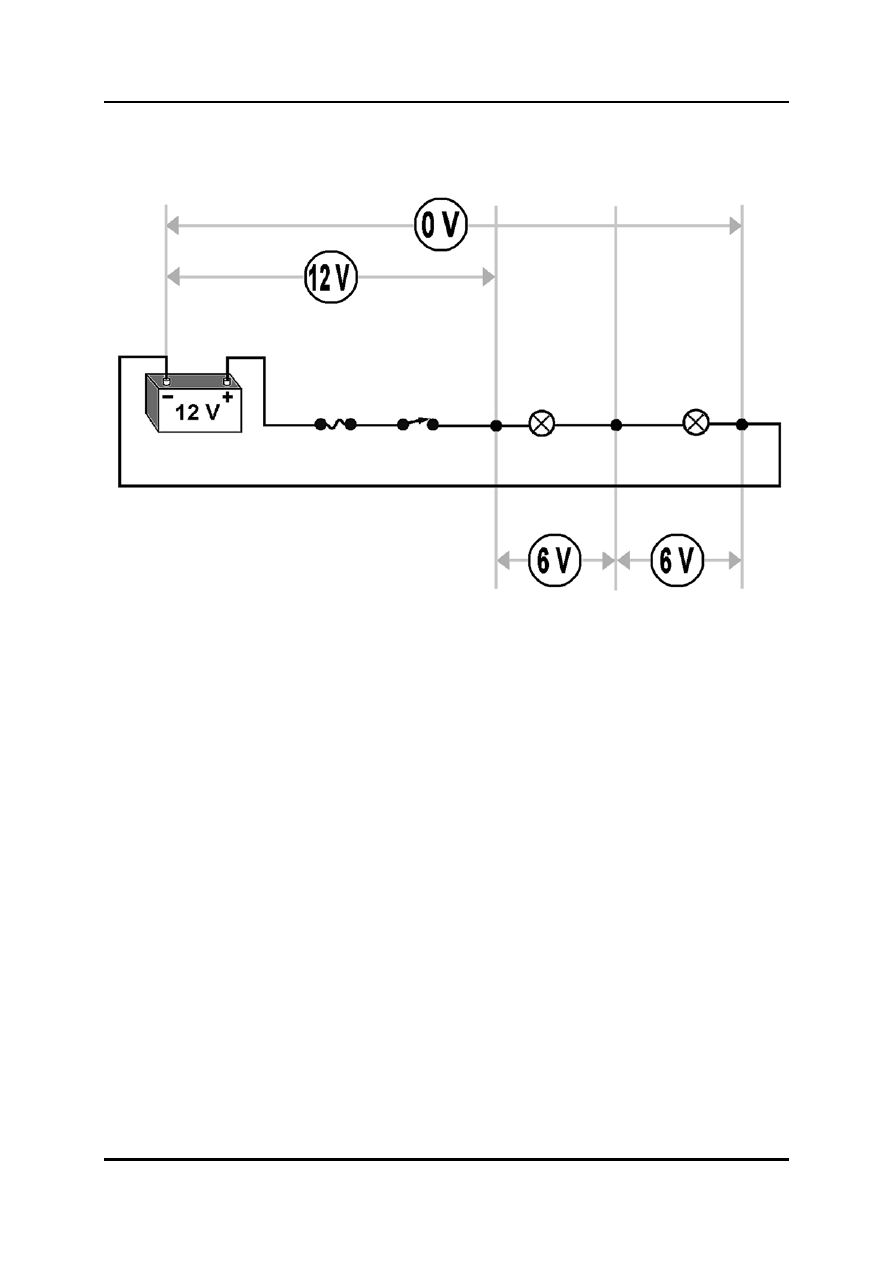

В последовательной цепи напряжение падает пропорционально в каждой нагрузке,
когда протекает ток. Добавление в цепь нагрузок уменьшает имеющееся
напряжение. Например, добавление лишней лампы, подключаемой
последовательно, приводит к тому, что все лампы становятся тусклыми.

•

В цепи с одной нагрузкой эта единственная нагрузка потребляет всё напряжение
источника. Измерение напряжения покажет 12 В до нагрузки и 0 В после неё.
Нагрузка потребляет все 12 В.

•

В последовательной цепи с двумя нагрузками напряжение делится между
нагрузками пропорционально их сопротивлению. После падения напряжения в
первой нагрузке (обе нагрузки имеют одинаковое сопротивление), для второй
нагрузки остаётся 6 В. Это напряжение падает в последней нагрузке, оставляя 0 В.
В этом примере каждая нагрузка снижает напряжение на 6 В. Если
просуммировать все падения напряжения,

сумма составит 12 В (6 В + 6 В = 12 В).


•

Сумма всех падений напряжения должна равняться напряжению источника
питания.



Электрическая цепь

Основы электрооборудования

Пример: Падения напряжения в стартере автомобиля

•

Проверка падения напряжения в стартере является подходящей процедурой для
обнаружения неисправности, если недостаточная скорость стартера или
недостаточное напряжение в системе во время запуска вызывают проблемы с
запуском, несмотря на то, что аккумуляторная батарея в порядке.

•

Бесполезно измерять сопротивление в проводе стартера, потому что даже малые
сопротивления могут вызывать очень большое падение напряжения в процессе
прохождения большого тока к электродвигателю стартера (закон Ома!).

•

Большое падение напряжения в системе стартера всегда приводит к потере
мощности, потому что мощность пропорциональна напряжению.





L1004_03008





L1004_03009



Основы электрооборудования

Электрическая цепь


•

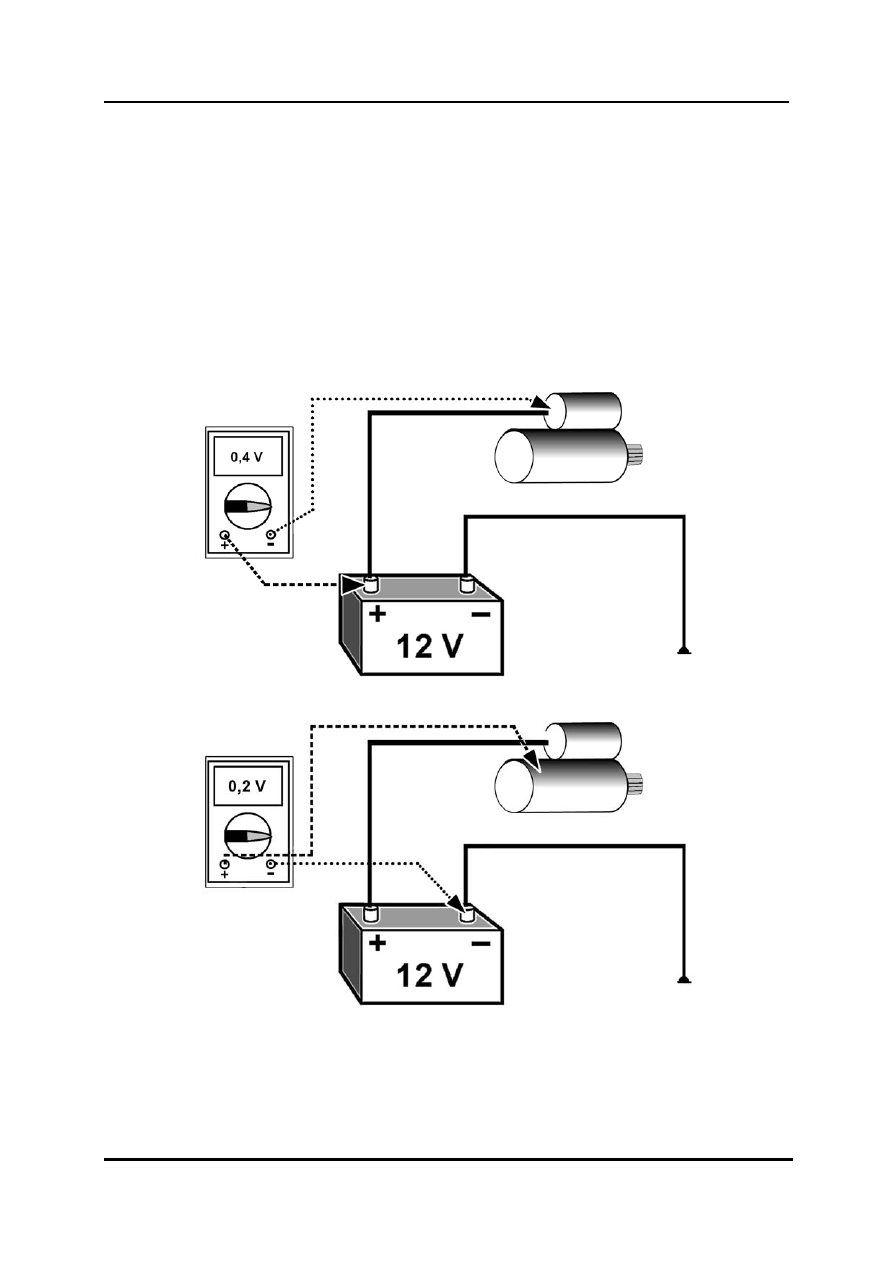

Сначала определите падение напряжения на положительной стороне: Подключите
красный щуп вольтметра к положительной клемме аккумуляторной батареи, а
чёрный щуп – к положительному контакту стартера.

•

Переключите вольтметр в режим DC 20 В.

•

Отметьте значение падения напряжения (на положительной стороне) при запуске
двигателя.

•

Теперь определите падение напряжения на отрицательной стороне: Подключите
красный щуп вольтметра к корпусу стартера, а чёрный щуп – к отрицательной
клемме аккумулятора.

•

Снова включите вольтметр в режиме DC 20 В.

•

Отметьте значение падения напряжения (на отрицательной стороне) при запуске
двигателя.

•

Теперь просуммируйте оба падения напряжения (положительное и
отрицательное), чтобы определить полное падение напряжения.

•

Для интерпретации результата используйте руководство по ремонту или таблицу
из главы 03 «Таблицы общих измерений».



Электрическая цепь

Основы электрооборудования

Ток в последовательной цепи



L1004_03010


•

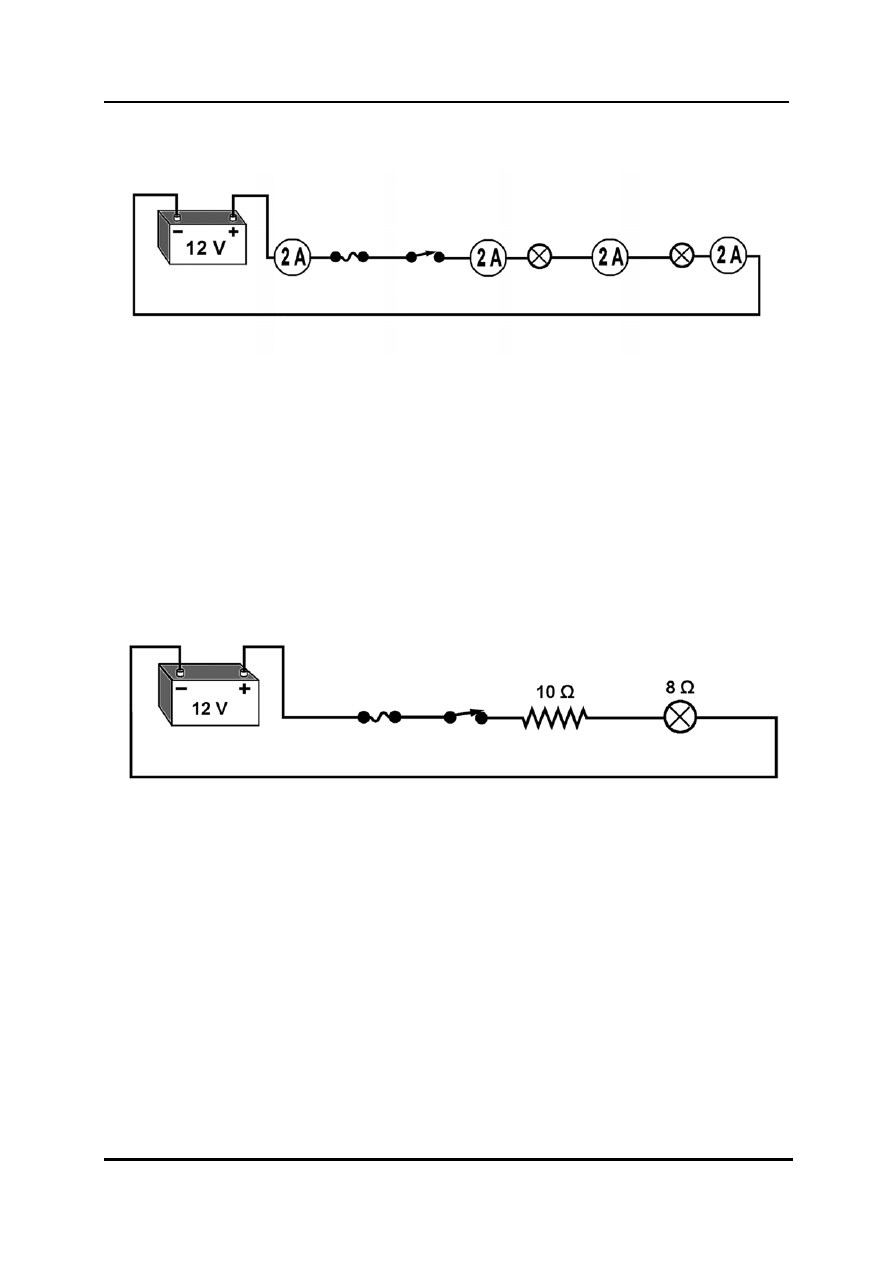

В последовательной цепи имеется только один контур для прохождения тока. Ток
проходит через каждую нагрузку и возвращается в аккумуляторную батарею через
заземление. Поскольку в последовательной цепи для тока имеется только один
путь, разрыв в любом месте цепи (разрыв называется обрывом цепи) прекращает
прохождение тока.

•

Каждая нагрузка обладает некоторым сопротивлением прохождению тока. Чем
больше нагрузок подключается последовательно, тем выше суммарное
сопротивление в цепи и тем меньше ток. Это означает, что величина тока в цепи
зависит от  величины напряжения источника, а также от сопротивления цепи.



Сопротивление в последовательной цепи



L1004_03011


•

Чтобы определить суммарное сопротивление в последовательной цепи,
просуммируйте отдельные сопротивления. Не имеет значения, в каком месте цепи
находится сопротивление. Например, показанная цепь имеет сопротивление 18Ω.
Расчёт таков: 10

Ω + 8Ω = 18Ω.

•

В последовательных цепях применимо только следующее уравнение:

(R

.....

3

2

1

R

R

R

R

C

+

+

=

C

 = суммарное сопротивление цепи; R

1,2,3

= отдельные

резисторы)
