Mazda электрооборудование. Руководство - часть 9





Основы электрооборудования

Характеристики электричества

Мощность

•

Многие электрические устройства оцениваются по тому, какую мощность они
потребляют, а не по тому, какую мощность они создают. Потребляемая мощность
выражается в W (Watt = Ватт, Вт).

•

746 Вт = 1 английская лошадиная сила
735 Вт = 1 метрическая лошадиная сила

•

Соотношение между

–

мощностью (обычно обозначаемой буквой P),

–

напряжением (U) и

–

током (I)

выражается формулой мощности:

P = U x I


•

Иначе говоря, Ватты равняются Вольтам, умноженным на Амперы.

•

Например, если суммарный ток в цепи равняется 10 А, а напряжение – 12 В, тогда:

P = 12 В x 10 A

P = 120 Вт

•

В любой цепи, если напряжение или ток увеличивается, то и мощность
увеличивается. Если напряжение или ток уменьшается, то и мощность
уменьшается.

•

Наиболее распространённым примером оценки в Ваттах является, вероятно,
лампа накаливания. Лампы накаливания классифицируются по количеству Ватт,
которое они потребляют.





L1004_02018

Формула мощности (P = U x I)



Характеристики электричества

Основы электрооборудования

Единицы измерений

•

Значения электрических величин часто очень большие или очень маленькие.
Значения электрических величин указываются числами метрической системы мер.
Используемые метрические меры – это Мега, кило, милли и микро.

•

Мега (М) означает один миллион. Например, цепь с сопротивлением один миллион
Ом можно записать как 1 000 000 Ом. Если сдвинуть десятичную запятую влево,
значение можно записать как 1 Мегом, или 1 M

Ω.

•

Кило (к) заменяет одну тысячу. Цепь с напряжением двенадцать тысяч Вольт
можно записать как 12 000 Вольт. Или, при перемещении десятичной запятой на
три разряда влево, это можно записать как 12 киловольт, или 12 кВ.

•

Милли (м) означает одну тысячную. Цепь с током, равным 0,015 Ампер, можно
записать как 0,015 Ампер, или, переместив десятичную запятую на три разряда
вправо, это можно записать как 15 миллиампер, или 15 мА.

•

Микро (µ) означает одну миллионную. В целях разъяснения предположим, что
имеется цепь с током, равным 0,000015 Ампер. Переместив десятичную запятую
на шесть знаков вправо, теперь это можно записать как 15 микроампер, или 15µA.



1 000 000

Мега

100 000

10 000

1 000

Кило

100

10

1

0,1

0,01

0,001

Милли

0,0001

0,00001

0,000001

Микро



L1004_T02001



Основы электрооборудования

Электрическая цепь

Замкнутая электрическая цепь

•

Электричество – это ток, протекающий через замкнутую электрическую цепь
(схему). Обычный современный автомобиль может иметь более 1000 независимых
электрических цепей. Некоторые из них очень сложные, но все они работают по
одним и тем же основным принципам.

•

Для существования замкнутой цепи должен быть источник питания, проводник,
нагрузка и замыкание на землю. Большинство электрических цепей в автомобиле
содержат:

–

Источник питания (аккумуляторную батарею или генератор)

–

Проводник (провод или кабели)

–

Заземляющий контур (шасси автомобиля или кабель заземления
аккумуляторной батареи)

–

Нагрузку (лампу накаливания или электродвигатель)

–

Защитное устройство (плавкий предохранитель)

–

Устройство управления (переключатель или реле)

•

Независимо от числа и расположения элементов, ток всегда протекает по
замкнутому контуру. В автомобильных электрических схемах ток проходит от
источника питания через электрическую нагрузку и обратно на землю. На рисунке
показан путь, по которому проходит ток в типичной автомобильной электрической
цепи.



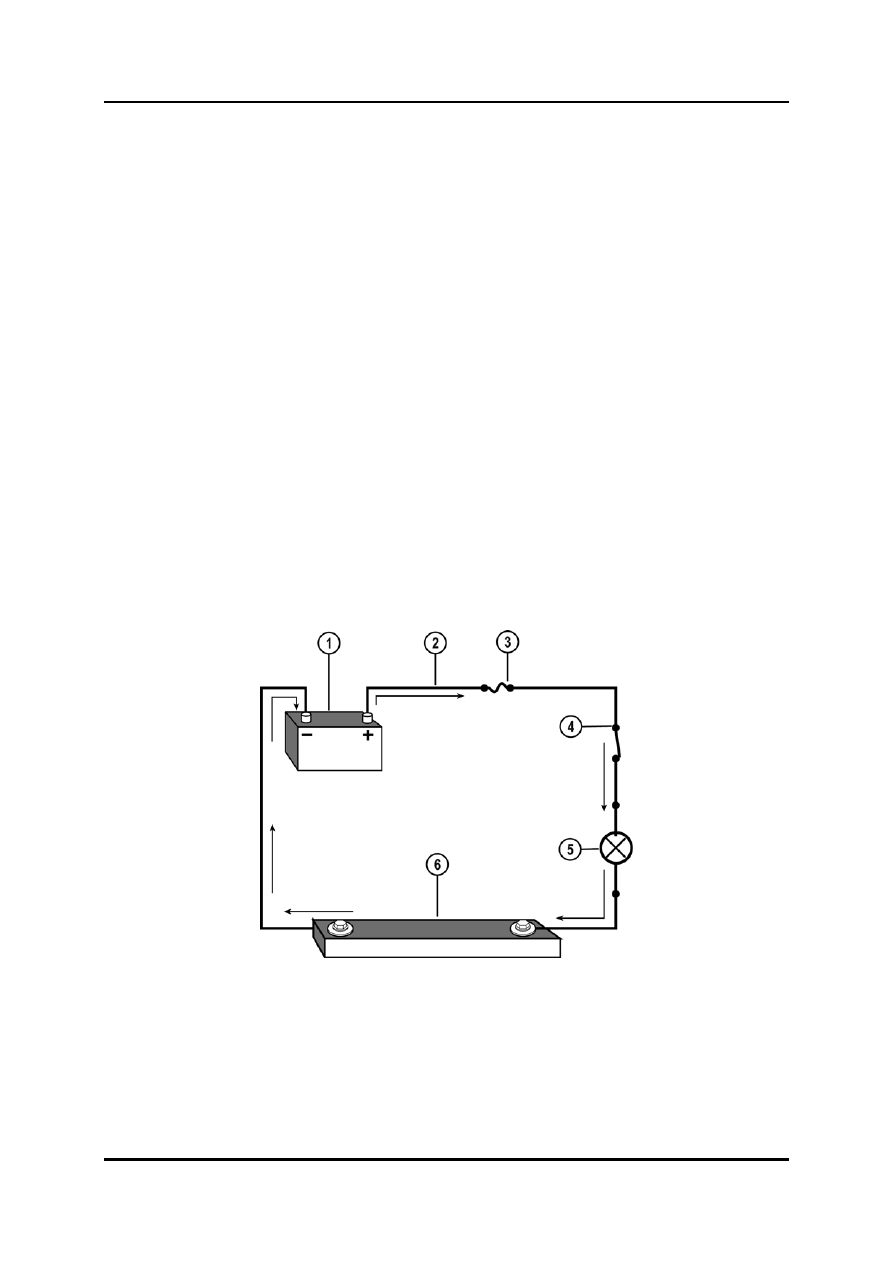

L1004_03001

Элементы типичной автомобильной электрической схемы



Источник питания 4

Выключатель (замкнут)

Проводник 5

Нагрузка

Плавкий предохранитель 6

Заземление шасси

Электрическая цепь

Основы электрооборудования

Проводник

•

Любой материал, который позволяет току свободно протекать, является
проводником. Использование меди в качестве наиболее распространённого
проводника в автомобилях и некоторые из факторов, которые влияют на то, как
работает проводник, обсуждались ранее.



Источник напряжения

•

Источник напряжения в цепи выдаёт электрическую энергию. Автомобильными
источниками питания являются аккумуляторные батареи и генераторы.



Устройство нагрузки

•

Нагрузка преобразует ток в тепло, свет или движение. Примерами нагрузок
являются обогреватели заднего стекла (тепло), лампы накаливания (свет) и
электродвигатели (движение). Как показано на рисунке, условное обозначение
нагрузки представляет собой фару или другое осветительное устройство.





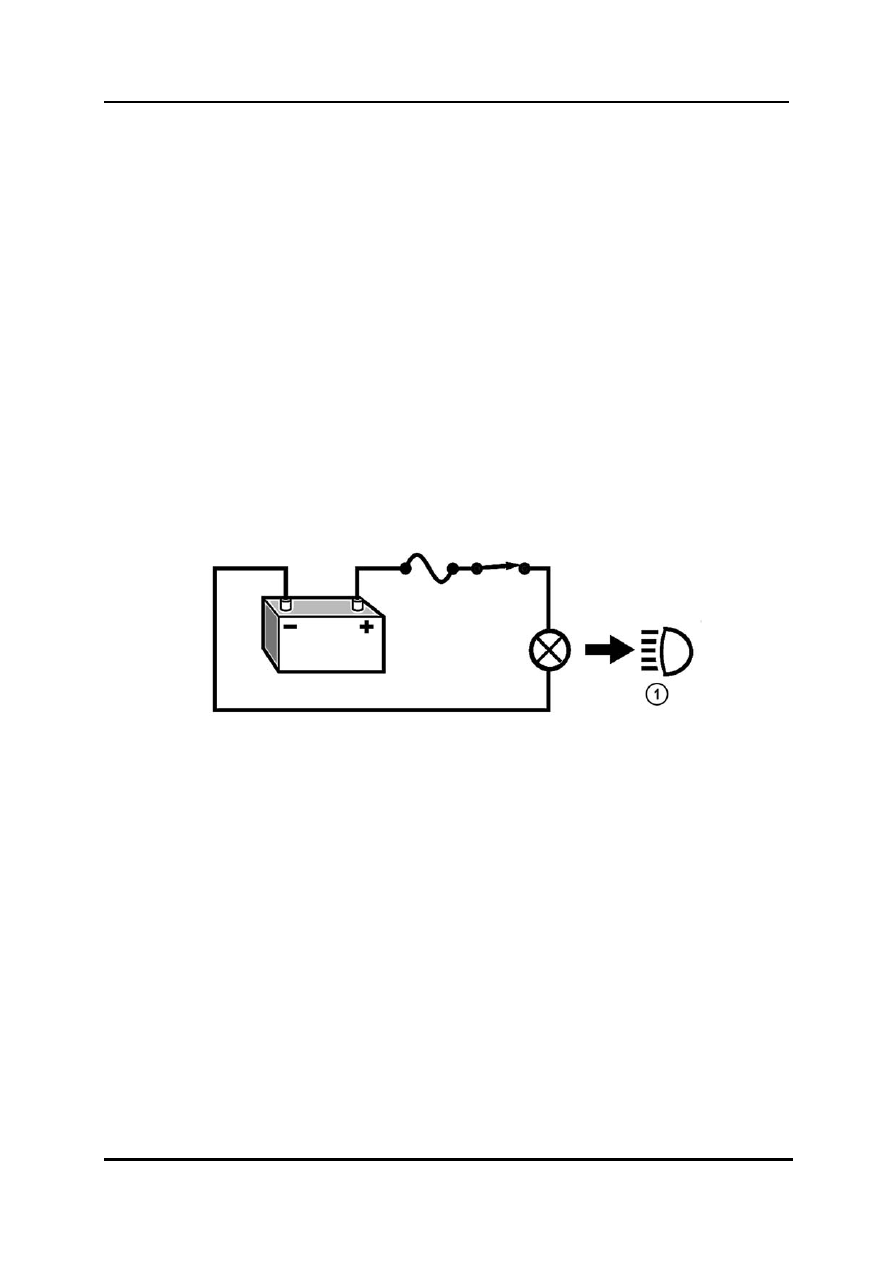

L1004_03002

Устройство нагрузки в цепи



Лампа (светится)
