Основы электрооборудования

Характеристики электричества

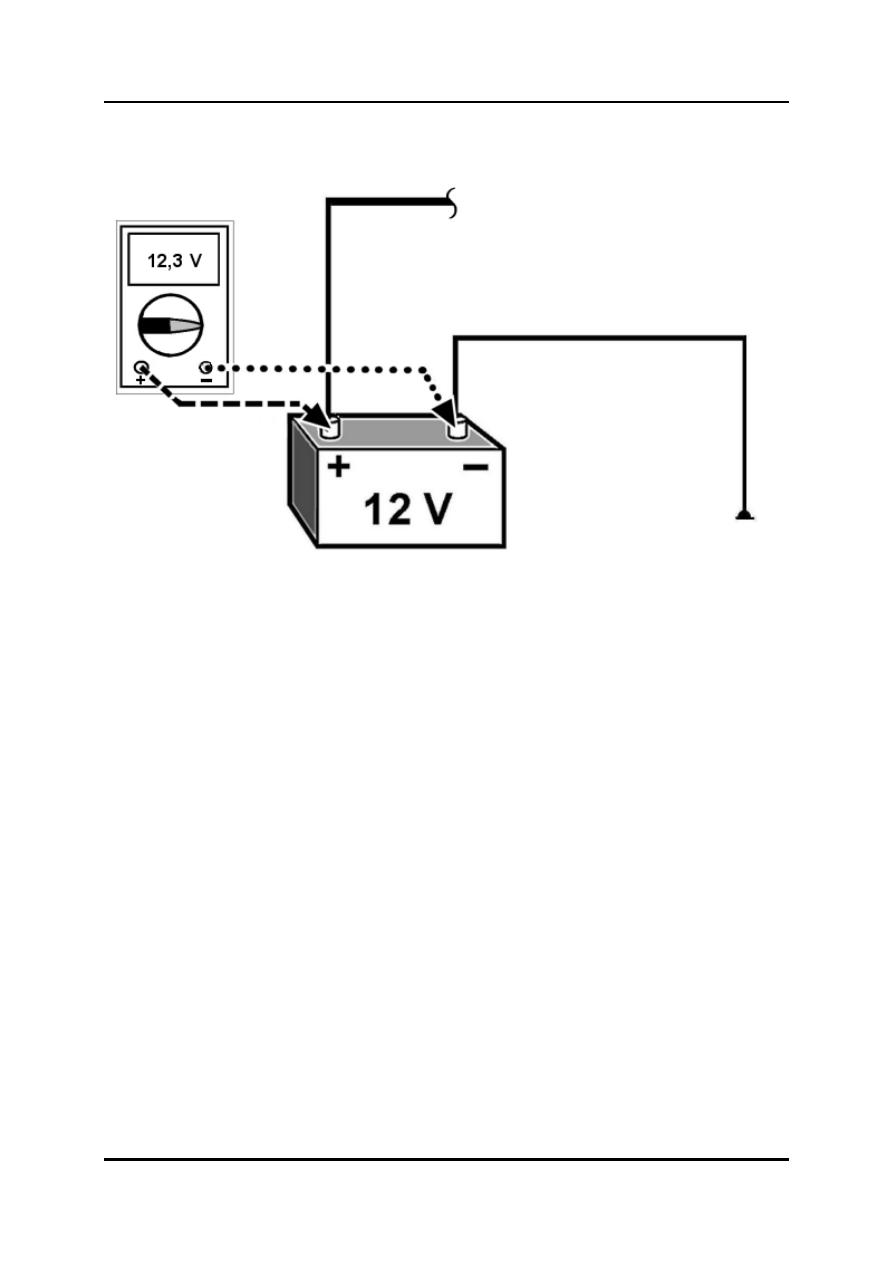

Пример: Проверка напряжения аккумуляторной батареи в автомобиле



L1004_02002


•

Чтобы проверить напряжение аккумуляторной батареи в автомобиле, подключите
положительный и отрицательный щуп вольтметра к соответствующим клеммам
аккумулятора.

•

Аккумуляторная батарея остаётся подключённой к жгутам проводов автомобиля, а
потребляющие ток устройства должны быть выключены.

•

Переключите вольтметр в режим напряжения DC и диапазон примерно 20 В.

•

Полностью заряженная аккумуляторная батарея покажет 12,7 – 12,9 В.

•

Если аккумуляторная батарея покажет более низкие значения, обратитесь к
руководству по ремонту.



Характеристики электричества

Основы электрооборудования

Ток

•

Ток – это поток электронов от одного атома к другому. Ток измеряется в Амперах,
обычно в качестве сокращения используется буква А. Один Ампер соответствует
6 280 000 000 000 000 (6,28 x 10

13

) электронам, проходящим через фиксированную

точку за одну секунду. Примером того, насколько сильным является ток, служит то,
что прохождение менее чем одной десятой Ампера через человеческое тело
может привести к серьёзной травме.

•

Используя пример водяного столба, можно сравнить прохождение тока с массой
воды, текущей из башни в кран.  С другой стороны, напряжение – это разность
потенциалов между положительными и отрицательными контактами, а ток – это
фактический поток или перемещение электричества.  В примере с водяным
столбом действительный поток воды от из столба к земле подобен протеканию
электрического тока. Важно знать, что ток протекает только тогда, когда имеется
напряжение (давление), чтобы вызвать его.

•

Ток не может протекать без напряжения и полного пути к земле. Напряжение и ток
действуют вместе, чтобы создать мощность для выполнения работы, например,
свечения лампы накаливания или запуска двигателя.

•

Элементы цепи могут находиться под напряжением, даже если через цепь не
протекает никакого тока.

•

Ток можно измерить амперметром (мультиметром), подключённым
последовательно в цепь, которая будет измеряться. Из-за того, что слишком
большой ток может испортить амперметр, важно перед измерением рассчитать
ожидаемый ток.

•

Для измерения большого тока (например, тока стартера), в особенности, полезен
клещевой трансформатор тока, который можно закрепить на проводнике без
нарушения пути прохождения тока.





L1004_02003

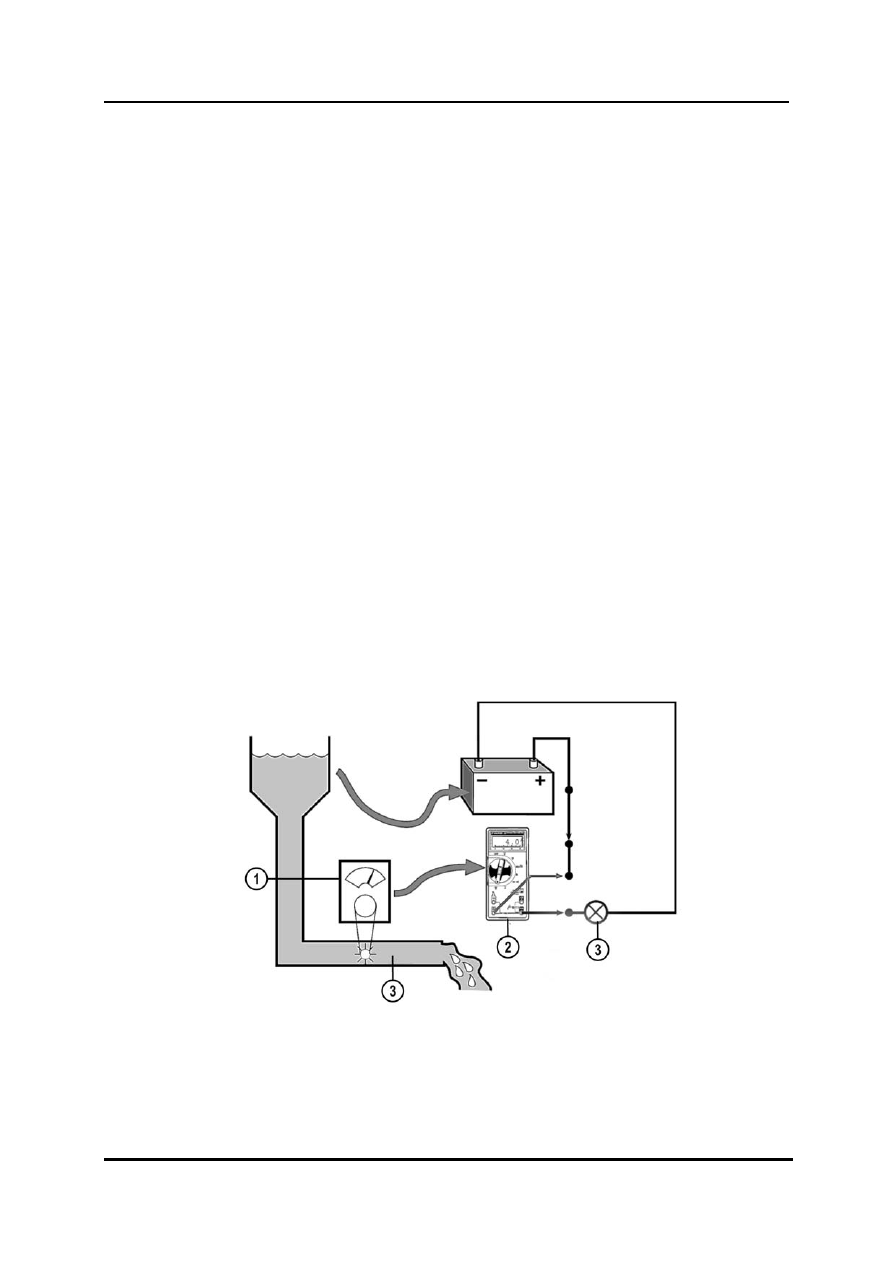

Сравнение прохождения тока с потоком воды



1

Поток воды 3

Нагрузка

2

Прохождение тока







Основы электрооборудования

Характеристики электричества

Постоянный ток (DC)

•

Постоянный ток (DC) возникает тогда, когда на одной клемме аккумуляторной
батареи имеется избыток электронов, что приводит к движению потока к другой
клемме, где имеется нехватка электронов. Постоянный ток протекает только в
одном направлении. Преимуществом DC является то, что его можно хранить
электрохимическим способом в аккумуляторной батарее.





L1004_02004

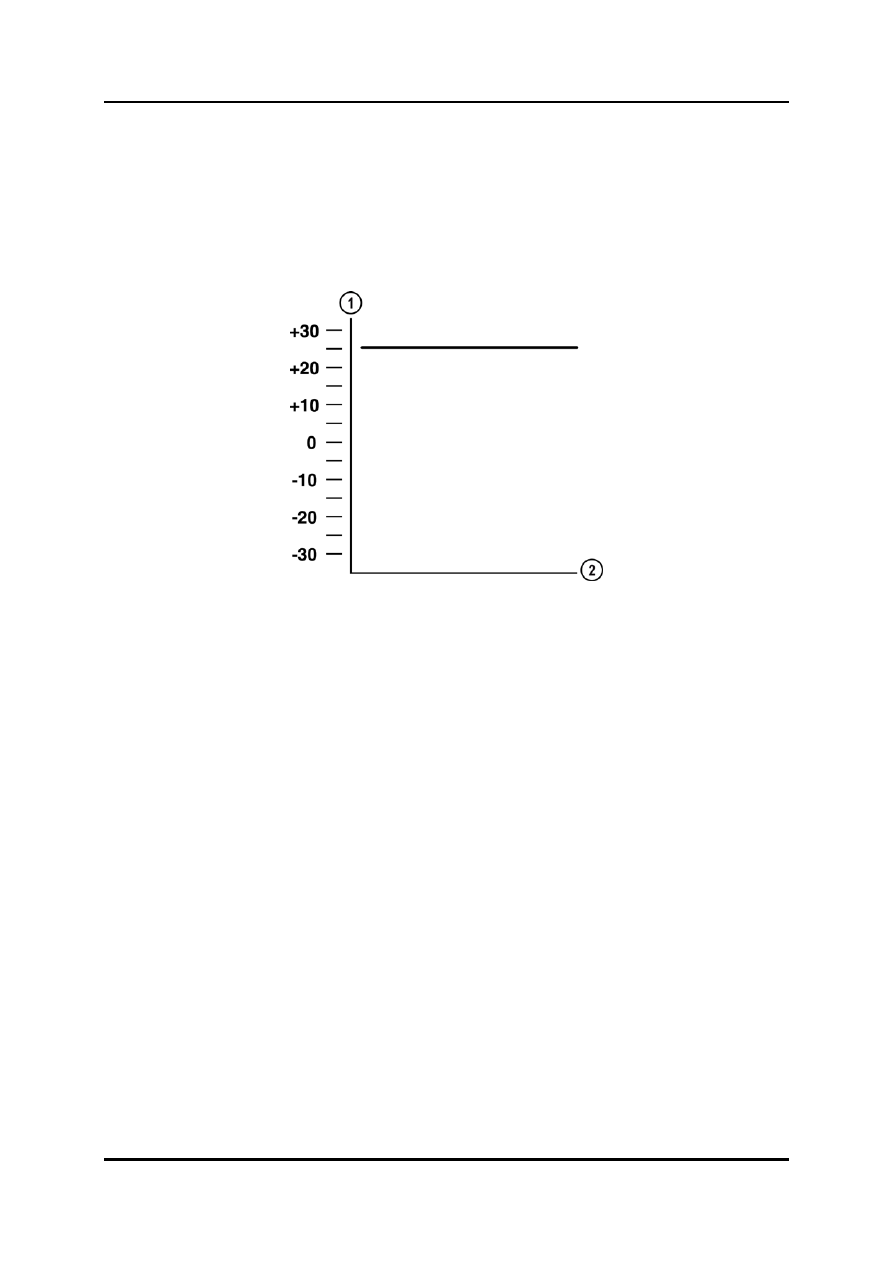

Осциллограмма постоянного тока (DC)



1

Напряжение 2

Время



Характеристики электричества

Основы электрооборудования

Переменный ток (AC)

•

Переменный ток (AC) возникает тогда, когда ток течёт туда и обратно под
воздействием меняющейся полярности (положительной или отрицательной). AC
постоянно меняет направление, так что в один момент ток течёт в одном
направлении (положительном), а затем в следующий момент – в другом
направлении (отрицательном). Это называется одним циклом.

•

Цикл обычно представляется синусоидальной волной, потому что он соответствует
математической характеристике функции синуса. Цикл является одним полным
представлением волны. Число циклов в секунду измеряется в Герцах (Гц) и
называется частотой переменного (AC) тока.





L1004_02005

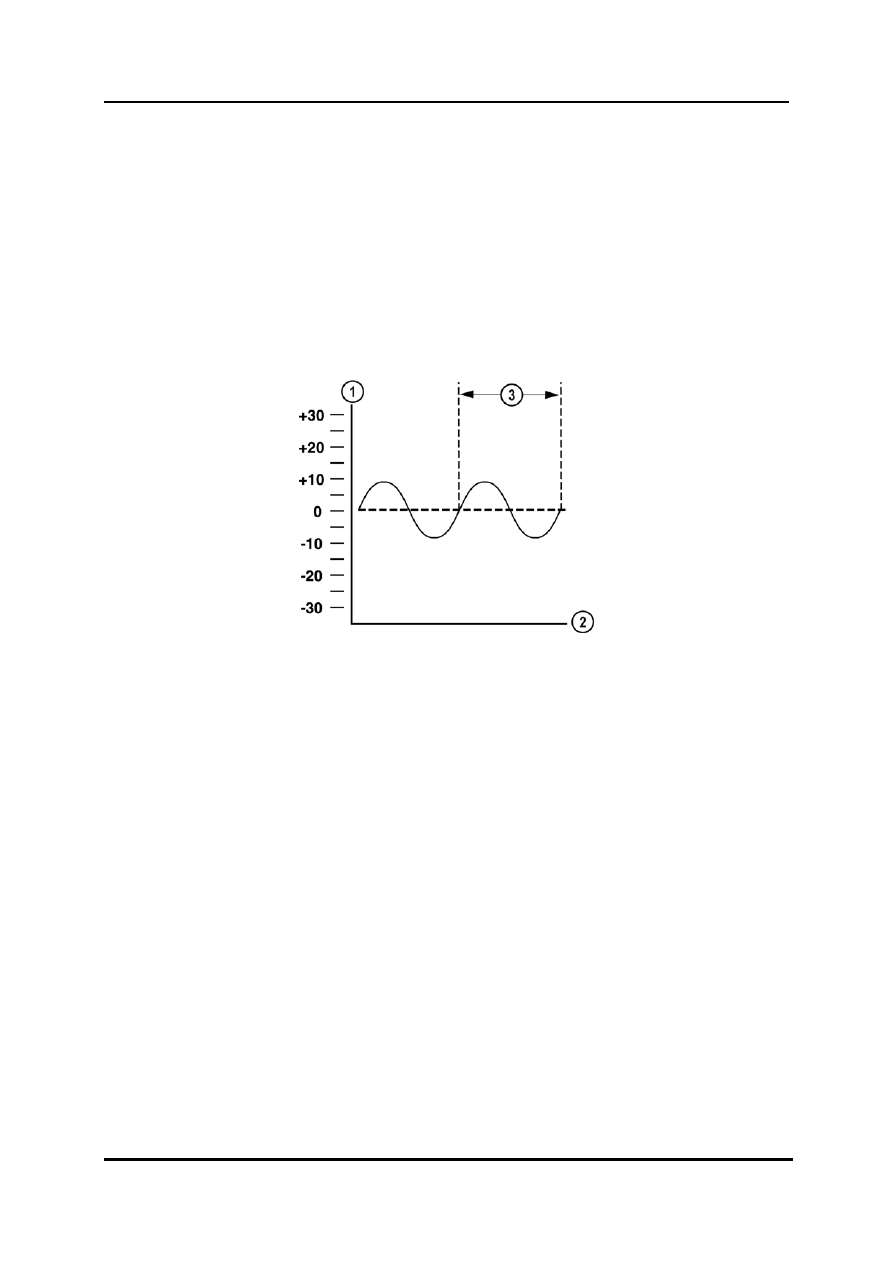

Осциллограмма переменного тока (AC)



1

Напряжение 3

Цикл

2

Время
