Mazda Роторный двигатель. Руководство - часть 26

с

УСТАНОВКА

ПРОЦЕДУРА
Шаг1

Внимание

• Будьте уверены, что двигатель безопасно закреплен на стенде.

Спецификация моментов

Двигатель

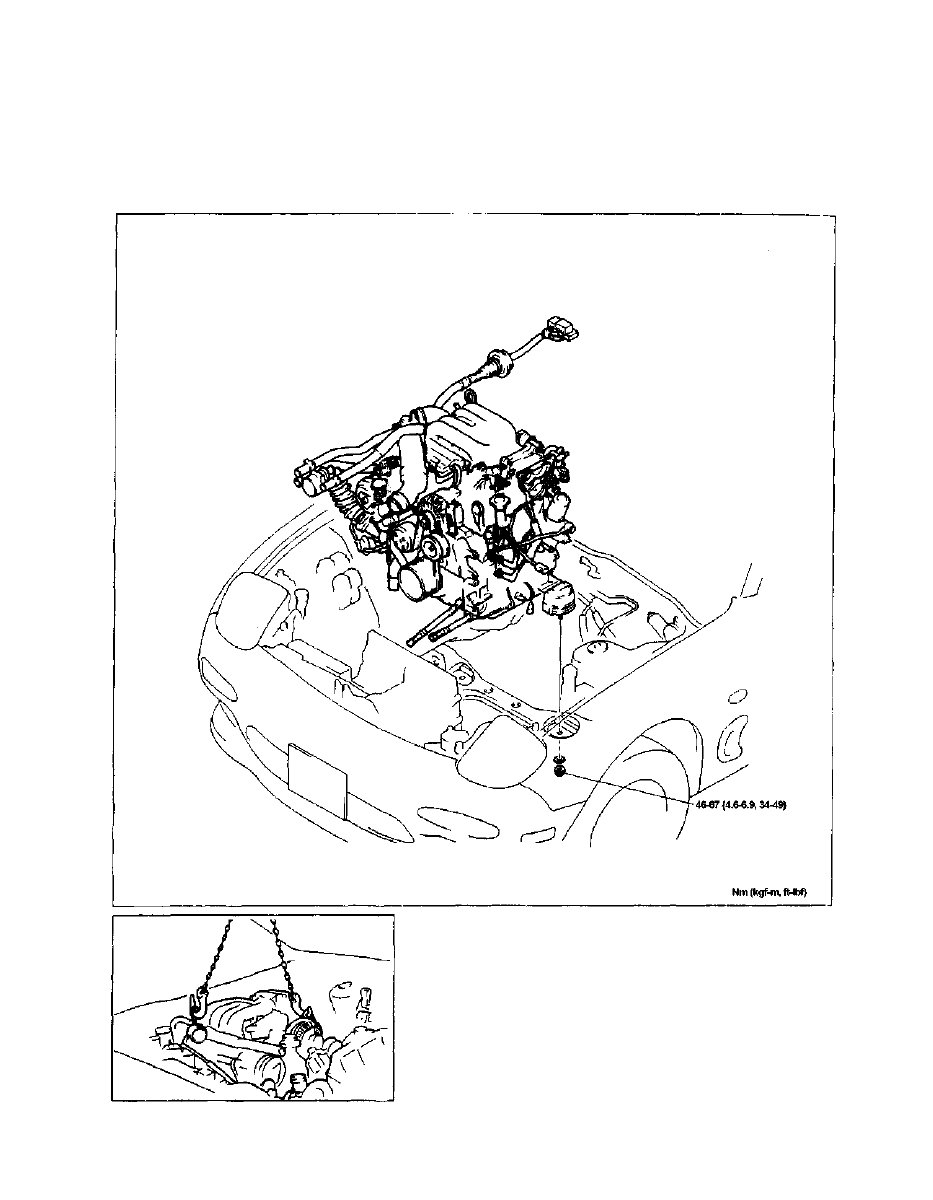

1. Приподнимите двигатель.

Предупреждение
• Не повредите компоненты в машинном

отделении.

2. Установите двигатель в машинное отделение,

выравнивая крепление двигателя с крепежными

отверстиями.

Ч7И0СХ-245

37U0CX-246

С-102

УСТАНОВКА

С

Крепление двигателя

Установите двигатель и затяните гайки.

Момент затяжки:

46-47 Nm {4.6-6.9 kgfm, 34-49 ftlbf}

Шаг 2

Спецификация моментов

37U0CX-29B

C-103

с

УСТАНОВКА

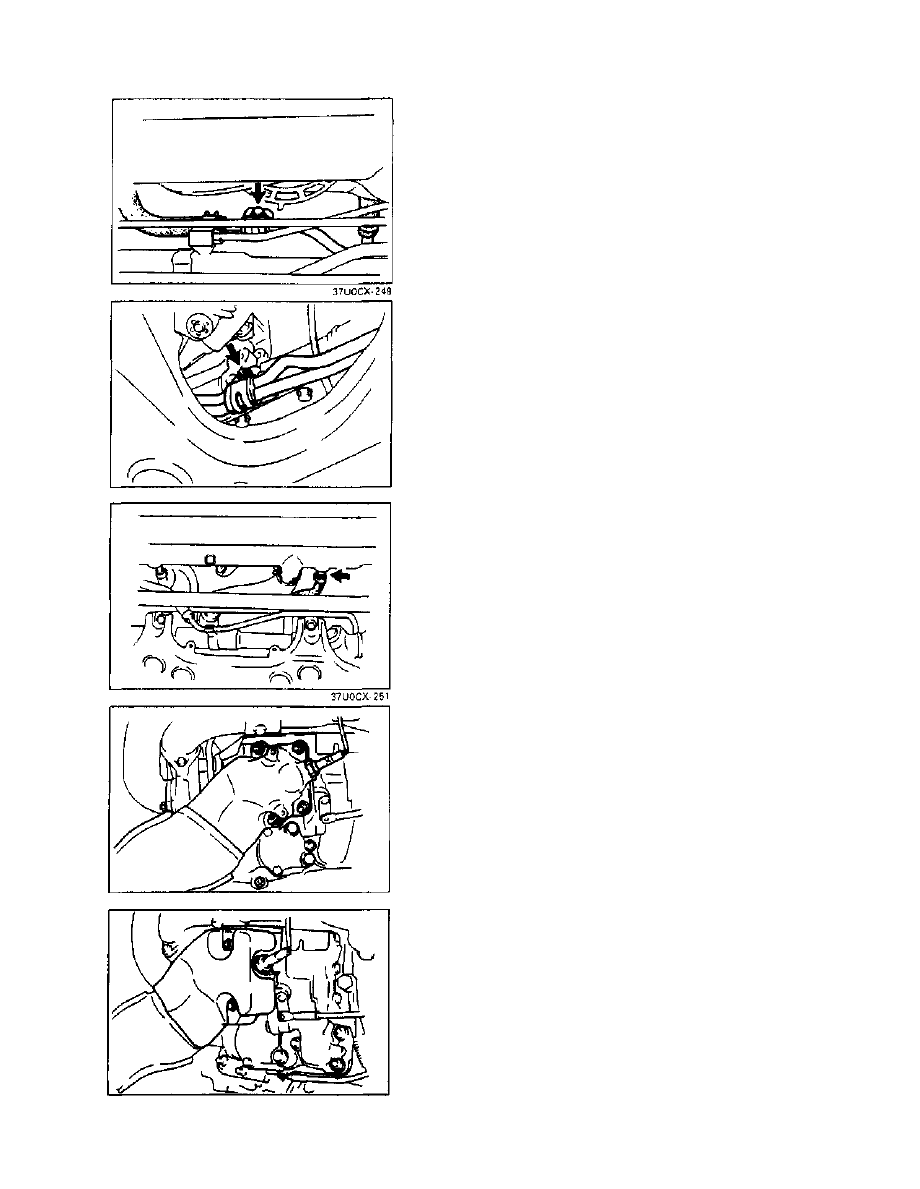

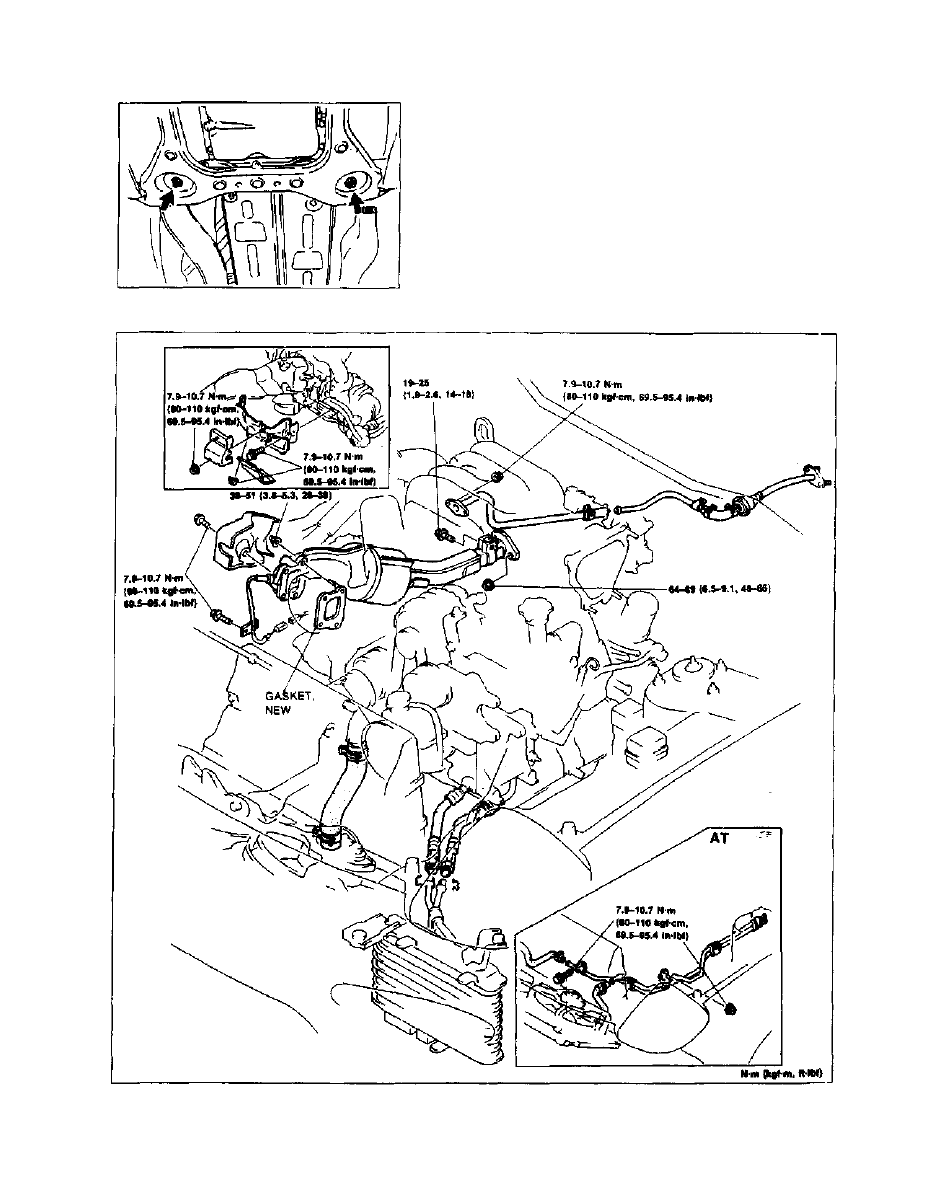

Трубка Масляного Радиатора (AT)

1. Установите трубку масляного радиатора.
2. Затяните болт.

Момент затяжки:

7.9-10.7 Nm {80-110 kgfcm, 69.5-95.4 Inlbf}

3. Затяните гайку, показанную на рисунке.

Момент затяжки:

7.9-10.7 Nm {80-110 kgfcm, 69.5-95.4 inlbf}

37U0CX-250

4. Соедините шланг масляного радиатора.

37U0CX-252

Передняя Выхлопная Труба

1 .Соедините переднюю выхлопную трубу вместе с

новой прокладкой.

Момент затяжки:

38-51 Nm {3.8-5.3 kgf-m, 28-38 ftlbf}

2. Установите электропроводку кислородного датчика.

Изолятор

1. Установите изолятор передней выхлопной трубы и

немного затяните болты.

37U0CX-253

С-104

УСТАНОВКА

С

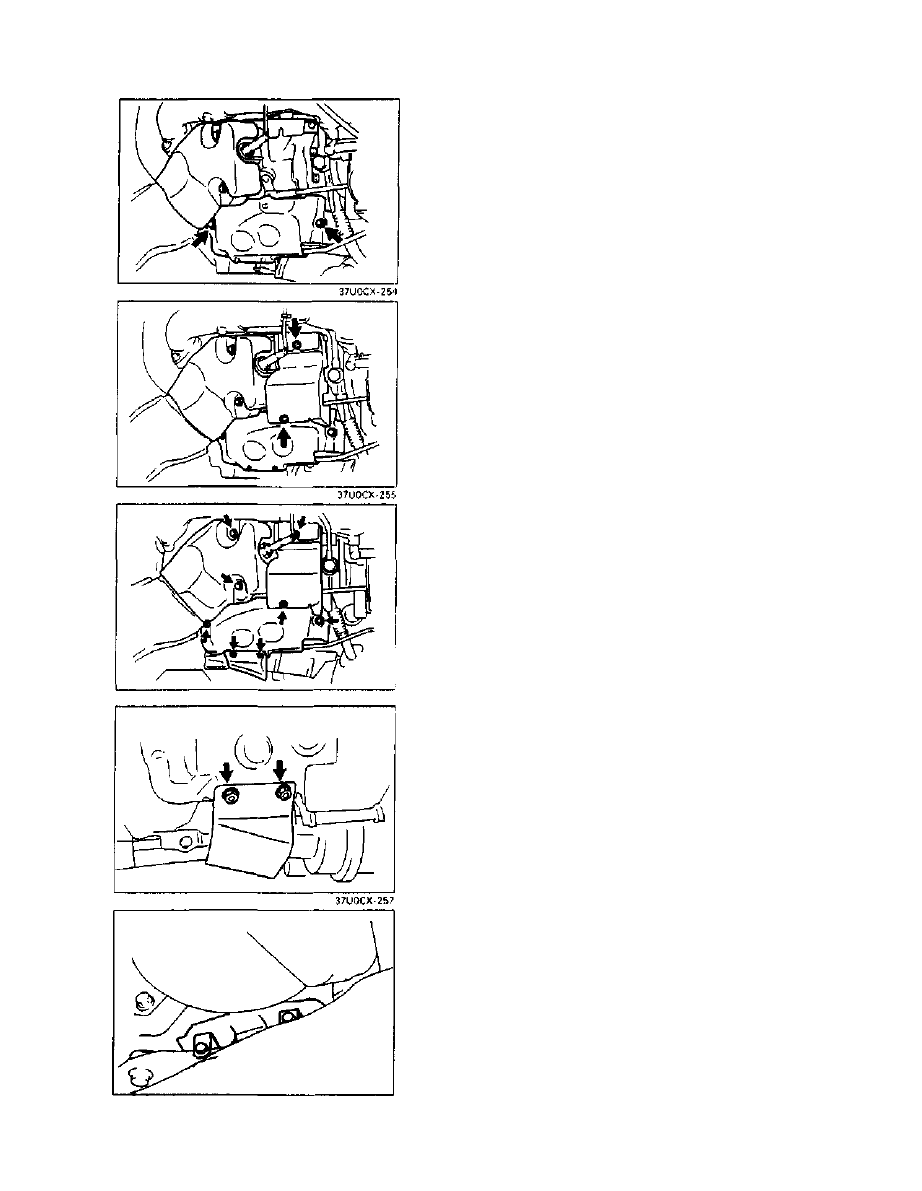

2. Установите изолятор турбо и немного затяните болты.

3. Установите центральный изолятор и немного 3aTsboits.

4. Затяните зажимы изолятора.

Момент затяжки:

7.9-10.7 Nm {80-110 kgfcm, 69.5-95.4 inlbf}

37UOCX-256

5. Установите изолятор.

Момент затяжки:

7.9-10.7 Nm {80-110 kgfcm, 69.5-95.4 Inlbf}

6. Установите изолятор крепления двигателя.

Момент затяжки:

7.9-10.7 Nm {80-110 kgfcm, 69.5-95.4 inlbf}

37UOCX258

С-105
