СБОРКА

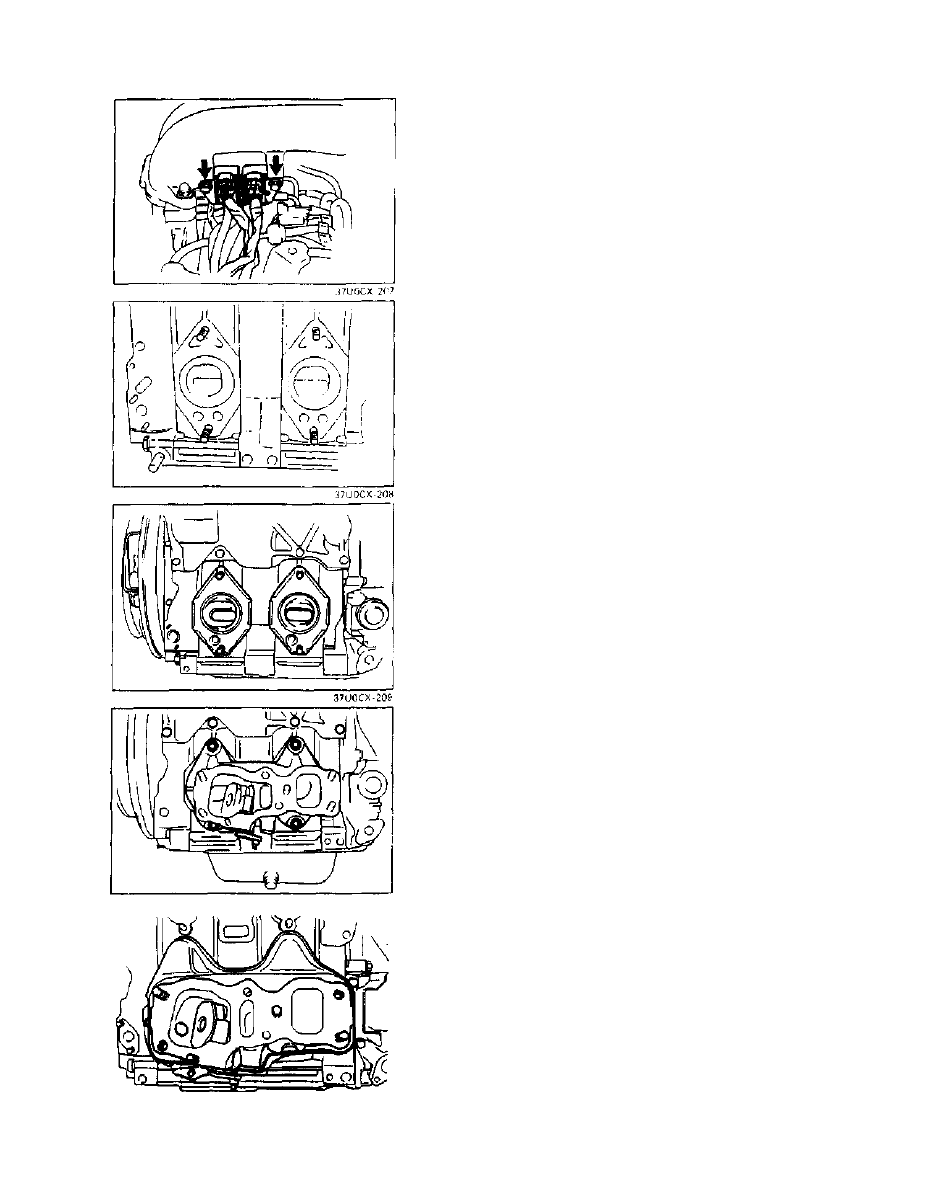

6. Обязательно соедините клапан соленоида, как

показано на рисунке.

Момент затяжки:

7.9-10.7 Nm {80-110 kgfcm, 69.5-95.4 inlbf}

Выпускная система

1. Перетяните штифты определенным моментом.

Момент затяжки:

30-35 Нм {3.0-3.6 kgfm, 22-26 ftlbf}

2. Установите новые прокладки выпускной системы

на двигатель.

Предупреждение
• Установите прокладки, гофрированной стороной

к выпускной системе.

3. Установите выпускную систему.

Момент затяжки:

65-78 Nm {6.6-8.0 kgf-m, 48-57 ft-lbf}

37U0CX-210

Изолятор выпускной системы

1. Установите изолятор выпускной системы.

Момент затяжки:

7.9-10.7 Nm {80-110 kgf-m, 69.5-95.4 ft-lbf }

37U0CX-211

С-90

СБОРКА

С

37UOCX 212

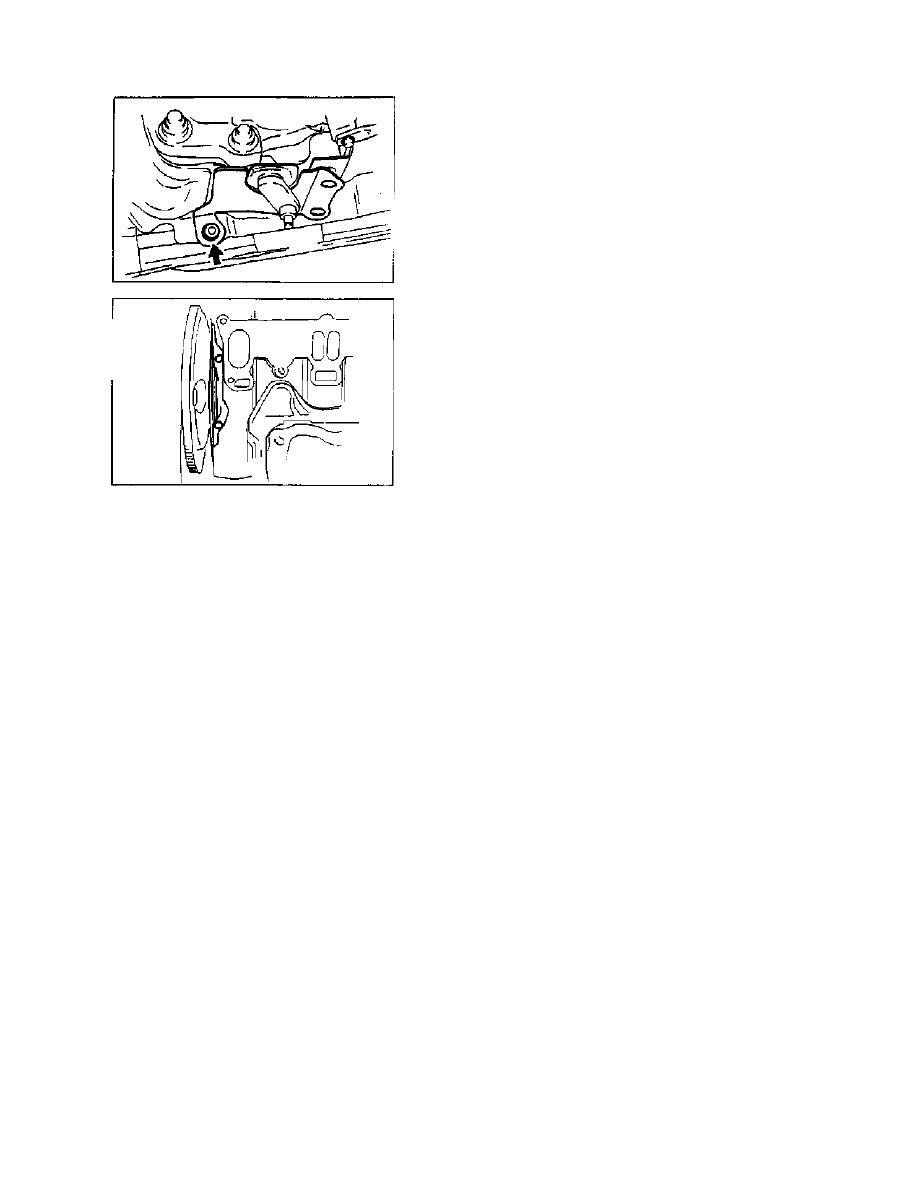

2. Установите изолятор выпускной системы.

Момент затяжки:

7.9-10.7 Nm {80-110 kgfcm, 69.5-95.4 inlbf}

Пластина масляного уплотнения

Установите пластину масляного уплотнения.

Момент затяжки:

7.9-10.7 Nm {80-110 kgfcm, 69.5-95.4 inlbf}

37UOCX-213

СБОРКА

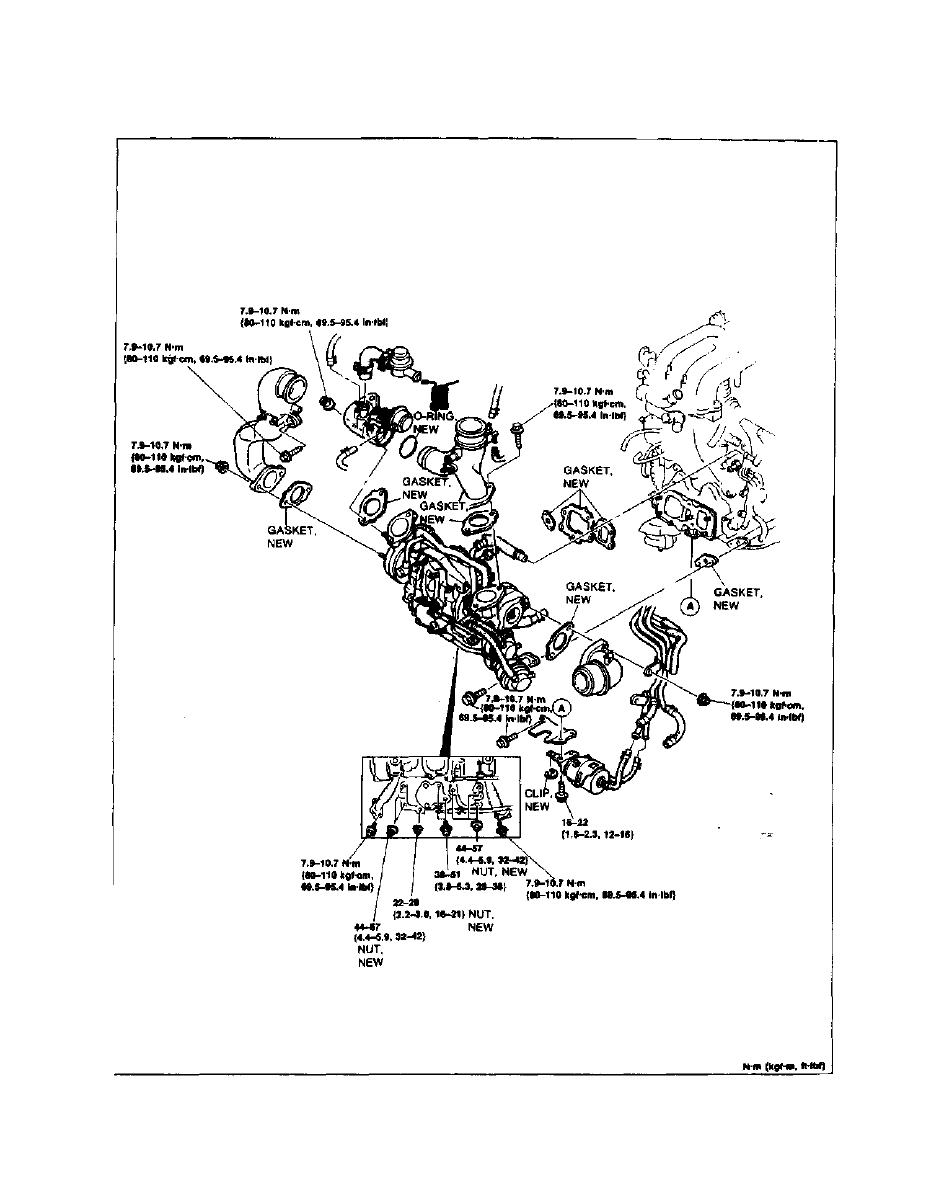

ТУРБОКОМПРЕССОР

Спецификация момента

C-92

37U0CX-214

СБОРКА

С

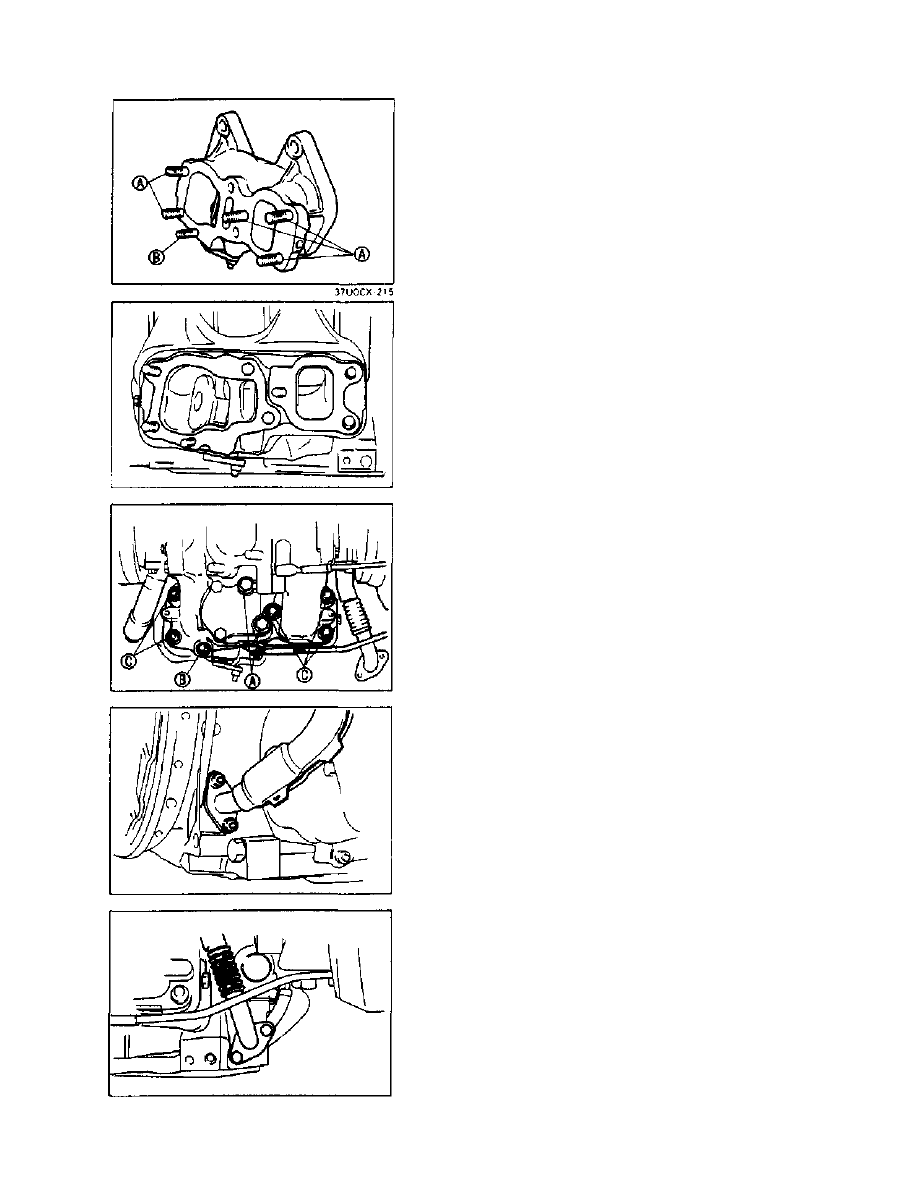

Турбокомпрессор

1. Перетяните штифты определенным моментом.

Момент затяжки:

А: 16-23 N-m {1.6-2.4 kgf-m, 12-17 fft-ibf}

В: 7.9-11.7 N-m {80-120 kgfcm, 70-104 ln-lbf}

2. Установите новую прокладку турбокомпрессора.

37UOCX-216

3. Установите турбокомпрессор в сборе.

Момент затяжки:

А: 38-51 N-m {3.8-5.3 kgf-m, 28-38 ftlbf}

В: 22-29 N-m {2.2-3.0 kgf-m, 16-21 ftlbf}
С: 44-57 N-m {4.4-5.9 kgf-m, 32-42 ftlbf}

37U0CX-217

4. Соедините трубку выхода масла вместе с новой rket.

Момент затяжки:

7.9-10.7 N-m {80-110 kgfcm, 69.5-95.4 in-lbf}

37UOCX 218

5. Соедините трубку выхода масла вместе с новой p'ket.

Момент затяжки:

7.9-10.7 N-m {80-110 kgfcm, 69.5-95.4 ln-lbf}

37U0CX-219

С-93
