Mazda Роторный двигатель. Руководство - часть 21

с

СБОРКА

Электропроводка

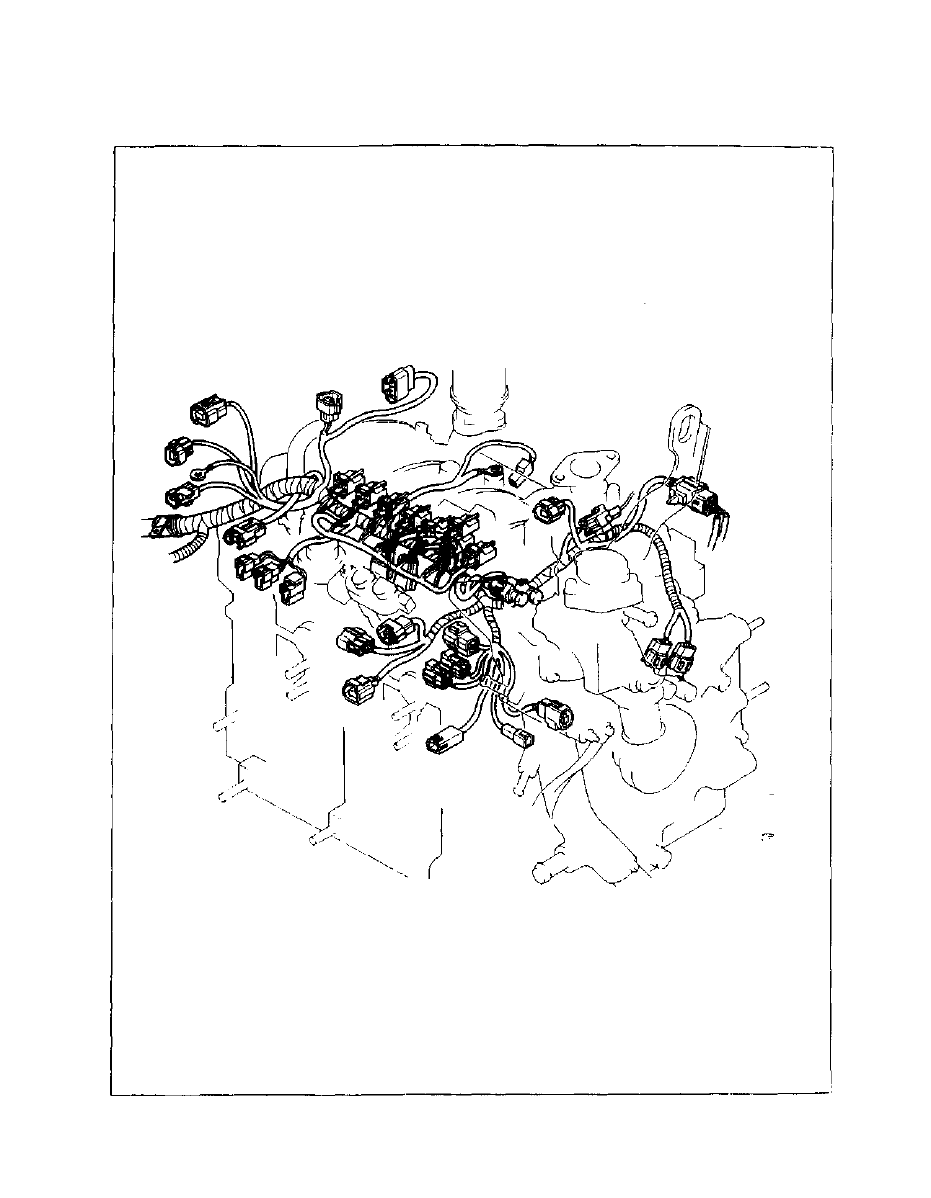

Соедините разъемы электропроводки, показанные на рисунке.

С-82

37UOCX-182

СБОРКА

С

Сборка вакуумной трубки

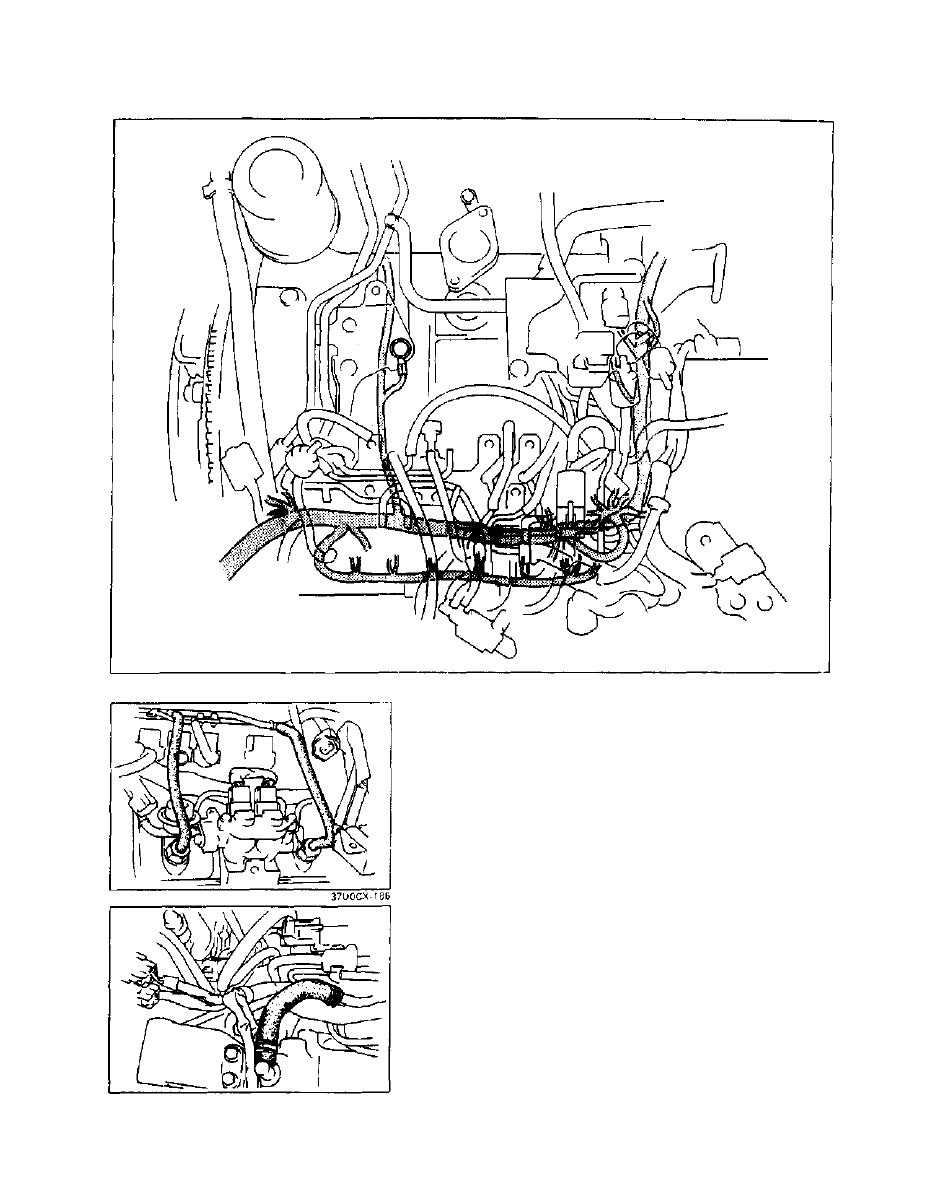

Соедините шланги и разъемы, показанные на рисунке.

37JOCX-l!i3

Вакуумные трубки
1. Соедините вакуумную трубку и заземлите

электропроводку.
Момент затяжки:

19-25 Nm {1.9-2.6 kgfm, 14-18 ftlbf}

37UOCX 184

С-83

с

СБОРКА

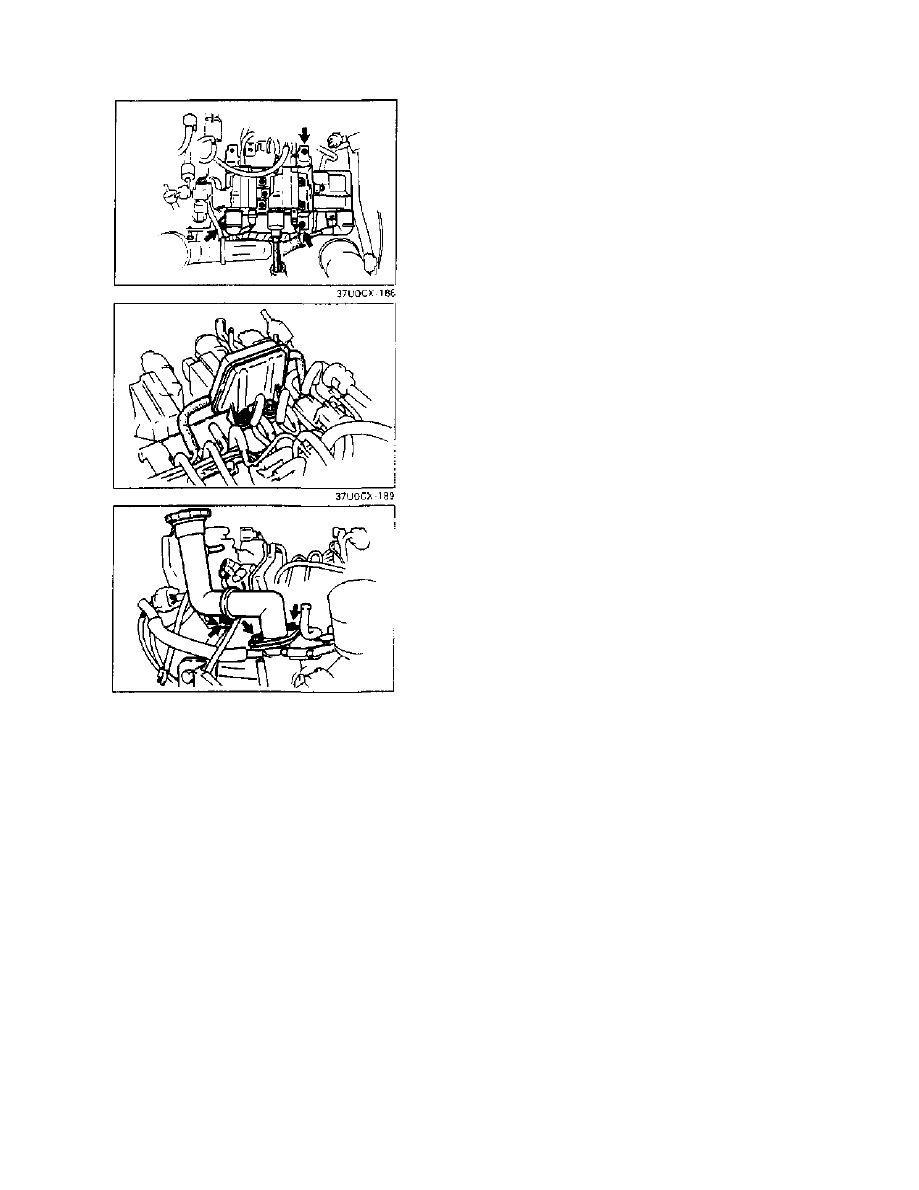

2. Соедините электропроводку и шланги, как показано на рисунке.

37JOCX-U5

3. Соедините вакуумные шланги.

4. Соедините водяной шланг.

37U0CX-187

С-84

СБОРКА

С

Сборка катушки зажигания и вакуумной камеры

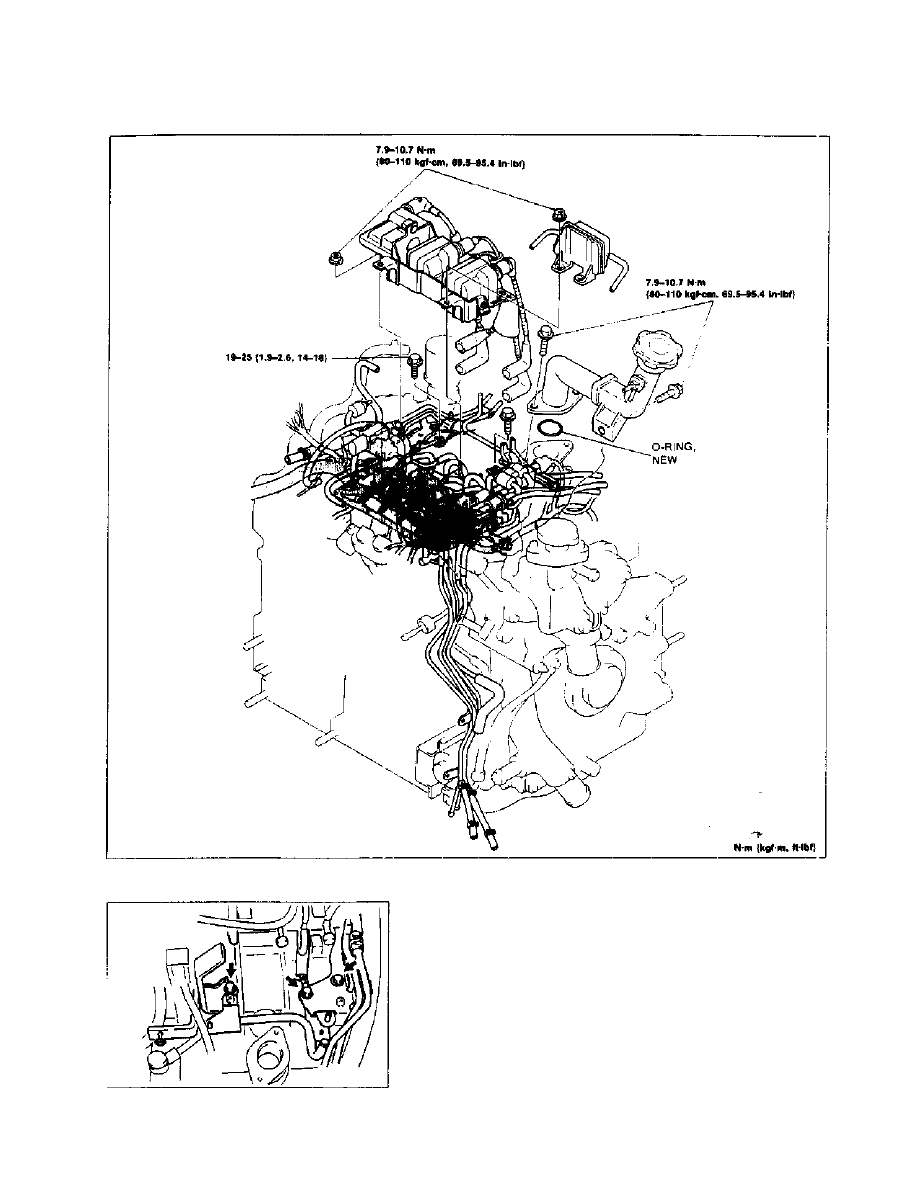

1. Установите катушку зажигания в сборе

Момент затяжки:

7.9-10.7 N-m {80-110 kgf-cm, 69.5-95.4 inlbf}

2. Установите вакуумную камеру.

Момент затяжки:

7.9-10.7 N-m {80-110 kgfcm, 69.5-95.4 Inlbf}

Трубка для залива масла

Установите трубку для залива масла вместе с

новым 0-колы.юм.

Момент затяжки:

7.9-10.7 N-m {80-110 kgfcm, 69.5-95.4 inlbf}

37UOCX -19Q
