СБОРКА

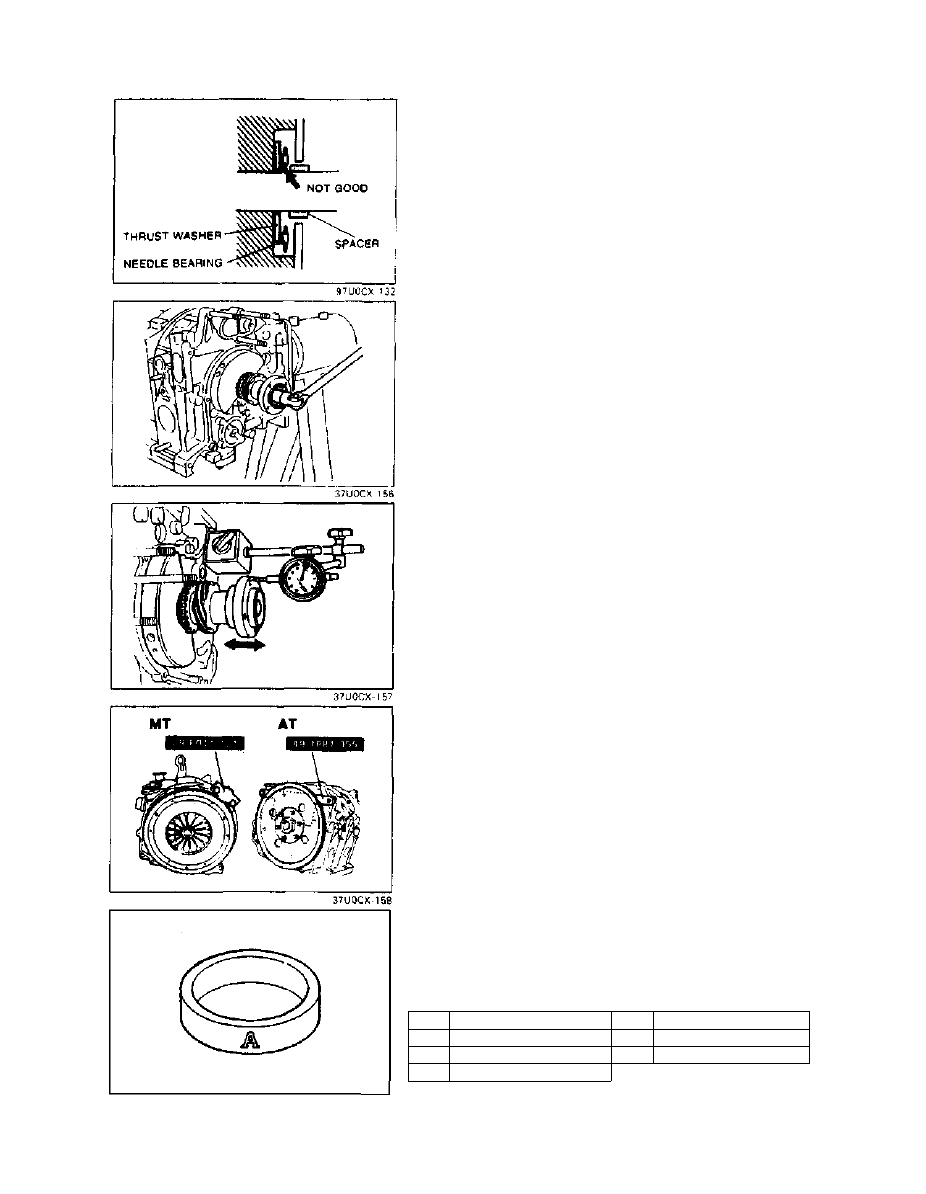

П р е д у п р е ж д е н и е

• При установке игольчатого подшипника убедитесь,

что он не зажат стопорным кольцом.

2.Установите главный шкив эксцентрикового вала и

затяните новый блокировочный болт шкива.

Момент затяжки:

108-132 Нм {11.0-13.5 kgfrn, 79.6-97.6 ftlbf}

3.Удалите SST

4. Измерьте биение эксцентрикового вала.

Стандарт:

0.040-0.070 мм {0.0016-0.0028 in}

Максимум:

0.09 мм {0.0035 in} max.

Если биение не входит в спецификацию, продолжайте
с шага 5 и замените стопорное кольцо.

5. Установите SST к маховику (МТ) или к противовесу (AT).

6. Открутите блокировочный болт эксцентрикового вала,

шестерня датчика положения вала и звездочку

масляного насоса.

7. Если биение меньше чем в спецификации, замените

толстым стопорным кольцом. Если биение больше чем

в спецификации, установите тонкое стопорное колы

Стопорное кольцо: марка и толщина

Марка

А

В

С

Толщина мм {in}

7.975-7,995 {0.3140-0.3147}
7.995-6.015 {0.3148-0.3155}

8.015-e.G35 {0.3156-0.3163}

Марка

D
Е

Толщина мм {in}

6.035-6.055 {0.3164-0.3171}
8.055-8.075 {0.3172-0.3179}

37U0CX-159

С-74

СБОРКА

С

Масляный насос

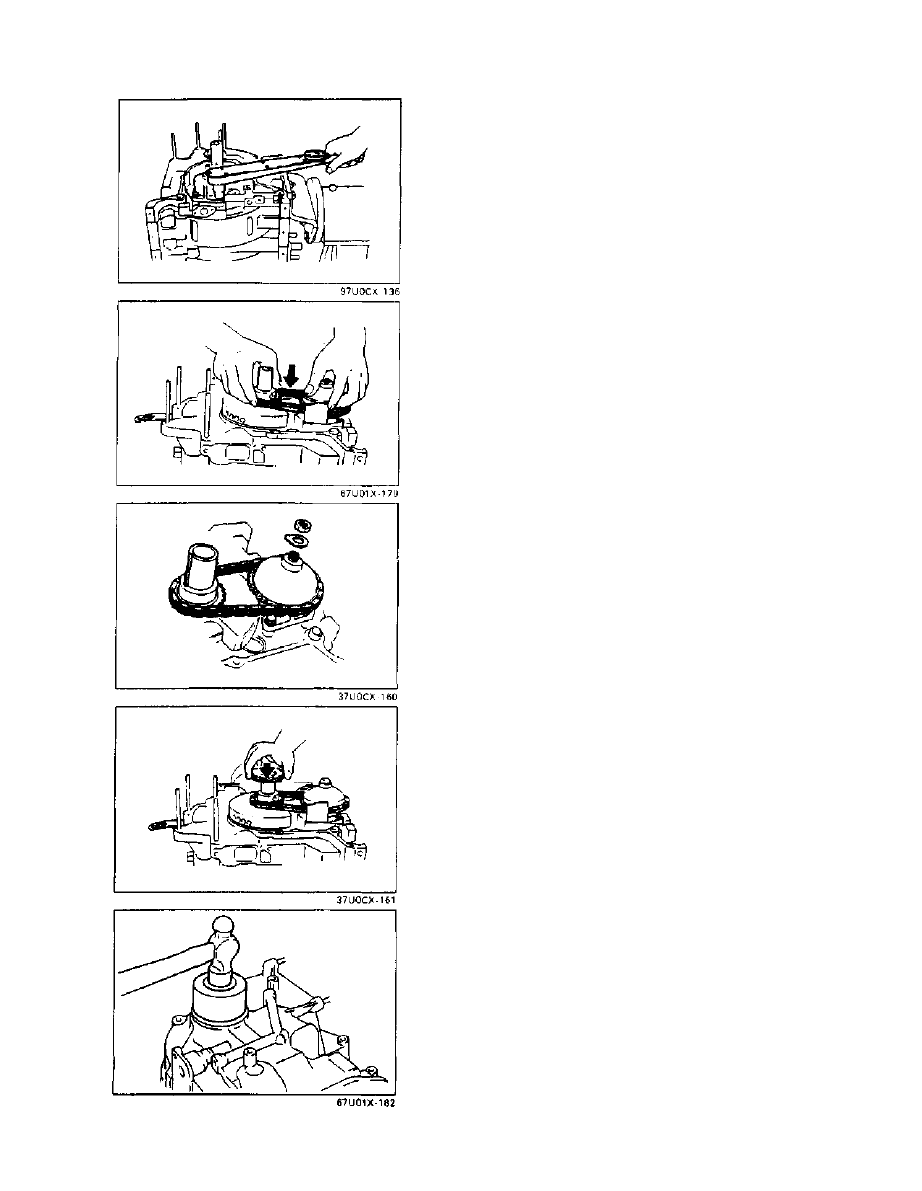

1. Смажьте чистым моторным маслом вал масляного

насоса.

2. Прикрутите масляный насос к передней крышке статора.

Момент затяжки:

6.87 - 9.80 Нм {70-100 kgfcm, 60.8-86.8 irvlbf}

3. Установите шпонку на вал масляного насоса.

4. Установите звездочку масляного насоса, ведущую

звездочку и цепь в сборе.

5. Установите шпонку эксцентрикового вала.
6. Установите новую шайбу и контргайку масляного

насоса.
Момент затяжки:

32-46 N-m {3.2-4.7 kgf-m, 24-33 ft Ibf}

7. Загните шайбу, чтобы заблокировать гайку.

8. Установите шестерню датчика положения вала так,

чтобы сторона с фаской встречалась со статором.

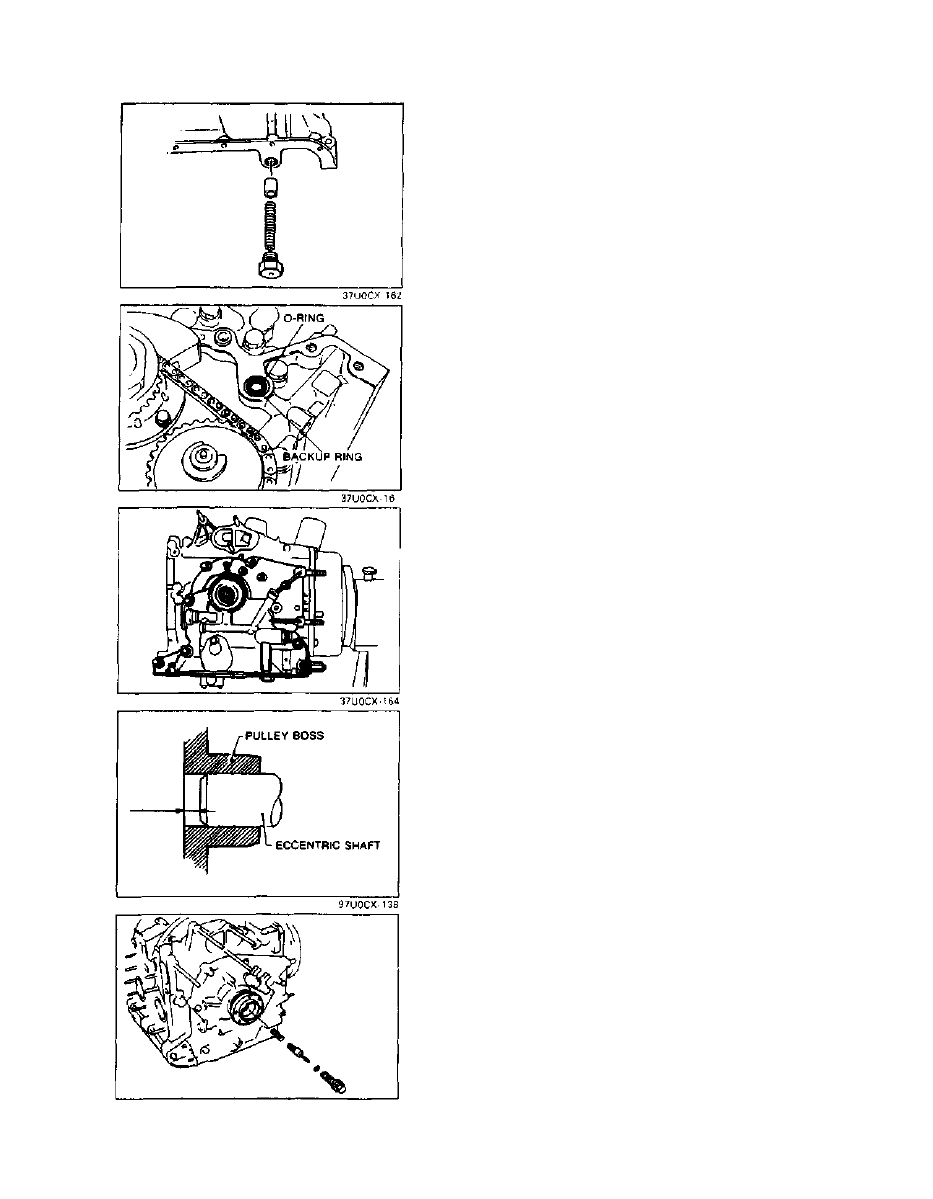

Передний Кожух

1. Смажьте чистым моторным маслом новое переднее

масляное уплотнение и углубление переднего кожуха.

2. Вставьте масляное уплотнение в передний кожух.

С-75

с

СБОРКА

37U0CX-165

3. Установите редукционный клапан масляного давления

в передний кожух.

Момент затяжки:

40-49 Nm {4.0-5.0 kgf-m, 29-36 ftlbf}

4. Смажьте техническим вазелином новое О-кольцо и

резервное кольцо.

5. Установите передний кожух вместе с новой прокладкой.

Момент затяжки:

16-22 Nm {1.6-2.3 kgf-m, 12-17 ftlbf}

Болт Эксцентрикового Вала и Термостат

1. Установите главный шкив на эксцентриковый вал.

2. Временно, вручную затяните болт.
3. Открутите болт и измерьте выступ главного шкива.

Если выступ больше допустимого значения,

игольчатый подшипник может быть пойман стопорным

кольцом. Если необходимо снимите и переустановите

игольчатый подшипник.

Выступ: 2.44 мм {0.0961} max.

4. Установите термостат и пружинку в эксцентриковый вал.
5. Смажьте чистым моторным маслом новый O-ring и

установите его на болт.

6. Примените уплотнитель к фланцу нового стопорного

болта.

7. Вкрутите болт.

Момент затяжки:

240-270 Nm {24-28 kgf-m, 180-200 ftlbf}

С-76

СБОРКА

С

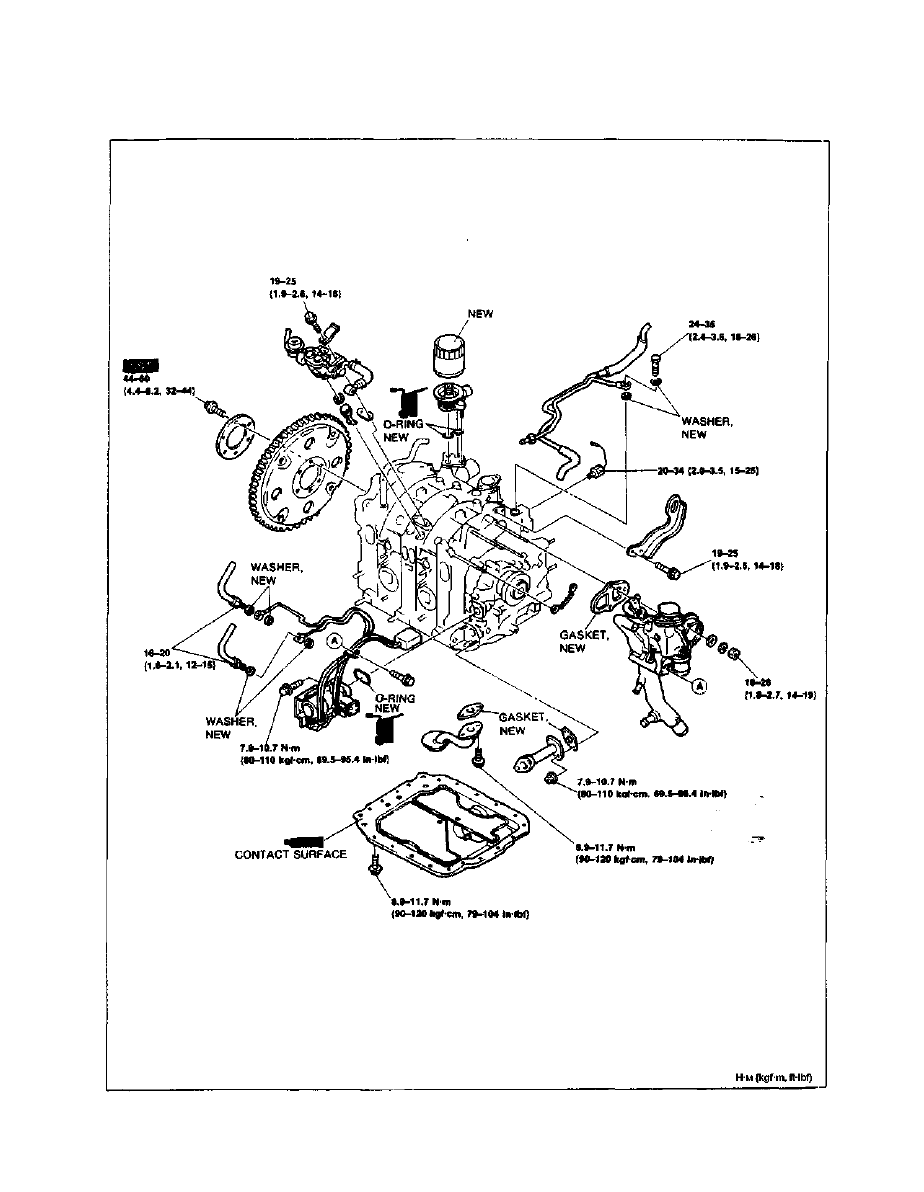

СТАТОР (ВНЕШНИЕ ЧАСТИ I)
Спецификация затягивающего момента
