Mazda Роторный двигатель. Руководство - часть 16





с

СБОРКА

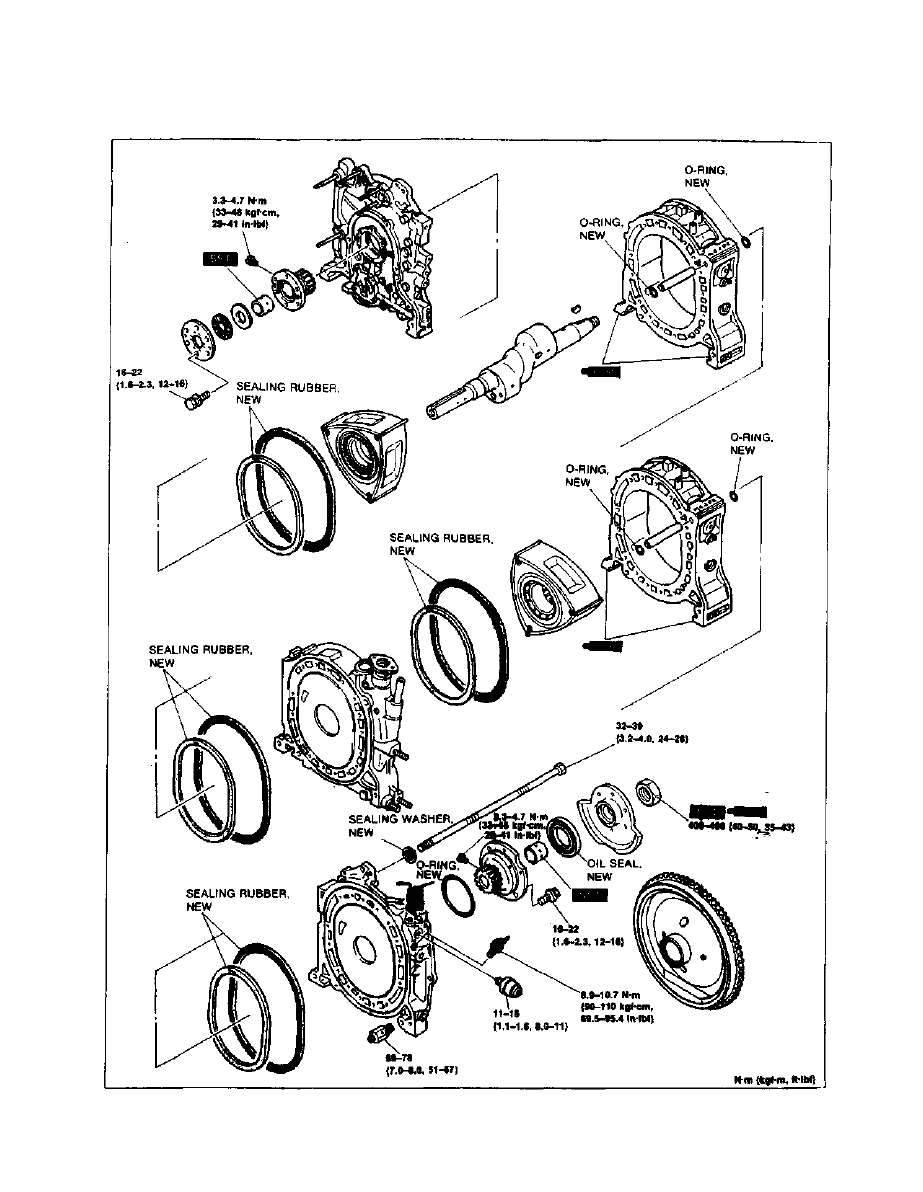

СТАТОР (ВНУТРЕННИЕ ЧАСТИ)

Спецификация затягивающего момента

C-62

37U0CX-14:

СБОРКА

С

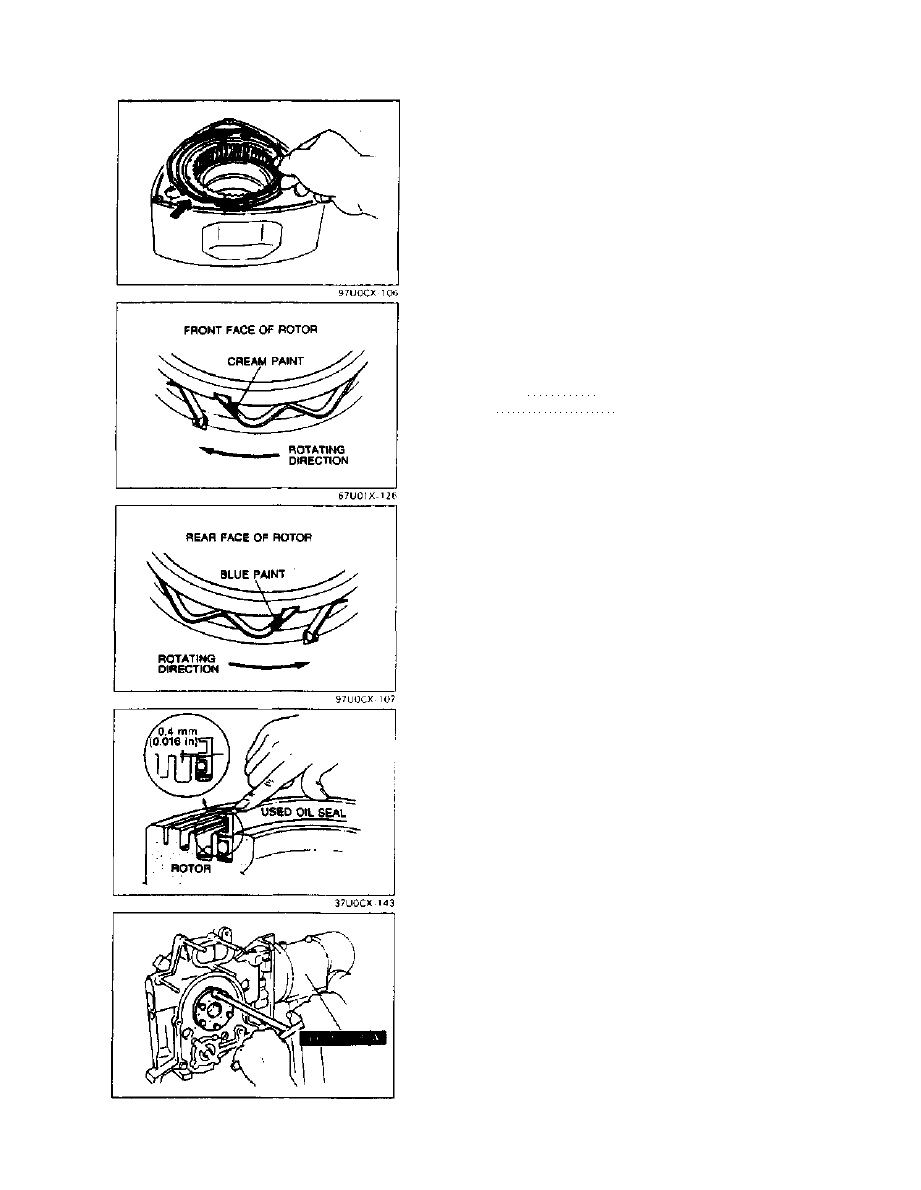

Масляное Уплотнение Ротора

Примечание
• Заменяя масляное уплотнение, сначала убедитесь,

что оно легко передвигается в углублении без

установленного О-кольца.

• Будьте осторожны, чтобы не повредить выступ

масляного уплотнения.

1. Установите пружинки масляного уплотнения в

соответствующие им углубления в роторе с круглым краем

пружинки, установленным в стопорное отверстие

углублений масляного уплотнения.

Примечание

• Пружинки масляных уплотнений определяются по

маркировке краской.

Кремовый для передней стороны роторов.

Синий для задней стороны роторов.

2. Смажьте моторным маслом новый О-кольцо.
3. Установите О-кольцо в масляное уплотнение.
4. Поместите внутреннее масляное уплотнение в соотве­

тствующее углубление так, чтобы соединительный

квадратный край пружинки устанавливался в вырез
масляного уплотнения.

5. Нажмите на масляное уплотнение, используя использо­

ванное масляное уплотнение до тех пор, пока выступ
нового масляного уплотнения не будет ниже поверхности
ротора приблизительно на 0.4 мм {0.016 in}.

6. Медленно вручную вытолкните масляное уплотнение и

убедитесь, что оно свободно перемещается.

Передняя Крышка Статора

1. Установите переднюю крышку статора на SST.
2. Установите упорную пластину с фаской на передней крышке

статора. Установите игольчатый подшипник и пластину.

Момент затяжки:

16-22 Нм {1.6-2.3 kgf-m, 12-16 ft-lbf}

37U0CX-144

С-63

с

СБОРКА

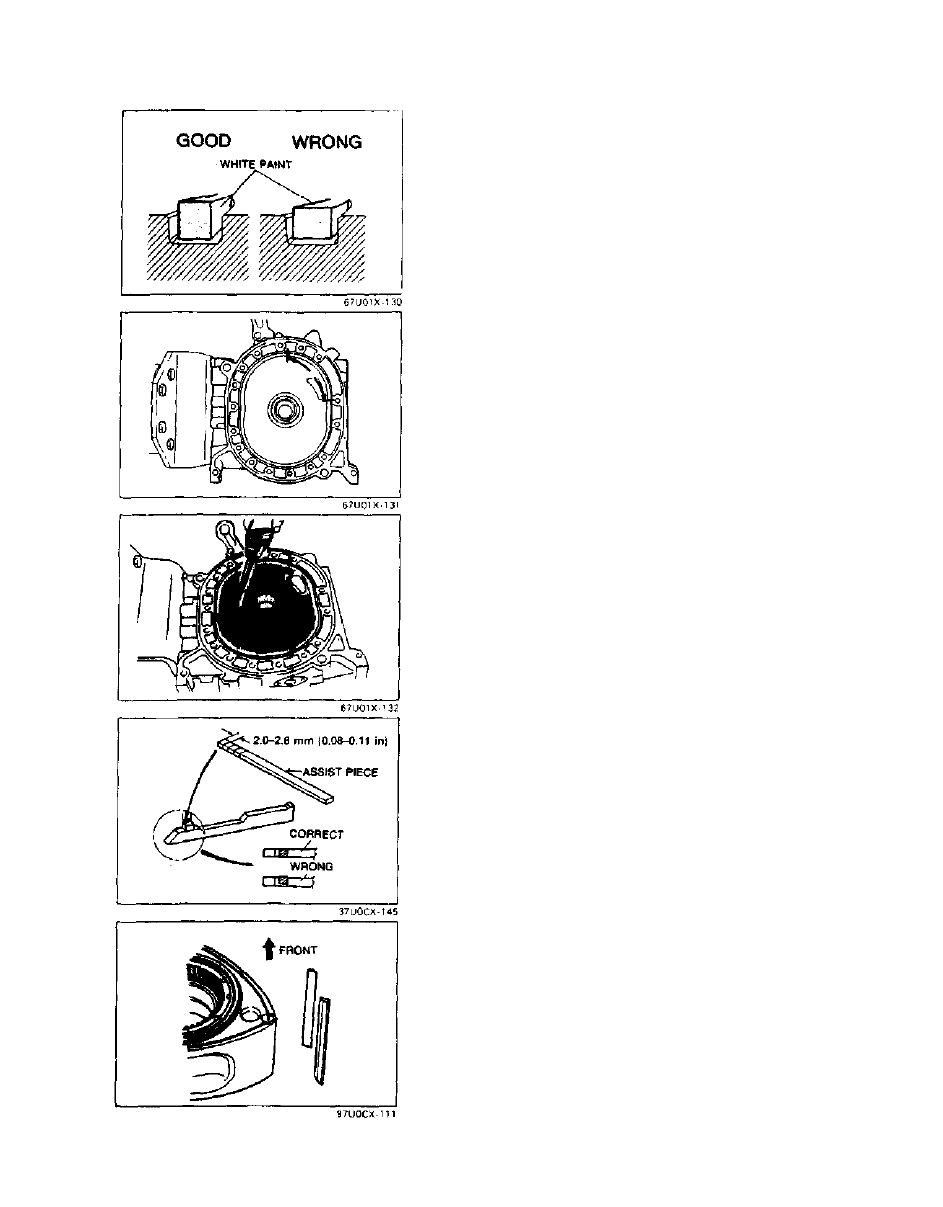

3. Примените вазелин к новым внешним и внутренним

резиновым уплотнениям.

4. Установите внешнее резиновое уплотнение так, чтобы

белая краска была направлена на боковую стенку

углубления.

5. Установите внутреннее резиновое уплотнение так,

чтобы голубая краска была направлена на внешнюю
стенку углубления, и чтобы казалось, что оно

установлено в пределах позиции, как показано на pt

6. Поверьте что внешнее и внутреннее резиновое

уплотнение не скручено.

7. Смажьте моторным маслом контактные поверхности,

неподвижную шестерню и главный подшипник.

Предупреждение

* Не смазывайте моторным маслом резиновые

уплотнения.

Уплотнения Ротора (Передняя сторона ротора)

1. Поместите ротор на чистую резиновую панель или

ткань передней стороной вверх.

2. Вырежьте вспомогательную часть бритвенным ножом

длиной 2.0-2.8 мм {0.08-0.11 дм}

3. Очистите вспомогательную часть от бумаги и

приклейте её на вершинное уплотнение.

4. Установите уплотнения вершин (без пружинки и боковой

части) в их соответствующие углубления так чтобы
боковая часть устанавливалась с задней части ротора.

Предупреждение

• Если вершинное уплотнение установлено

некорректно, это может привести к плохому
газовому уплотнению.

С-64

СБОРКА

С

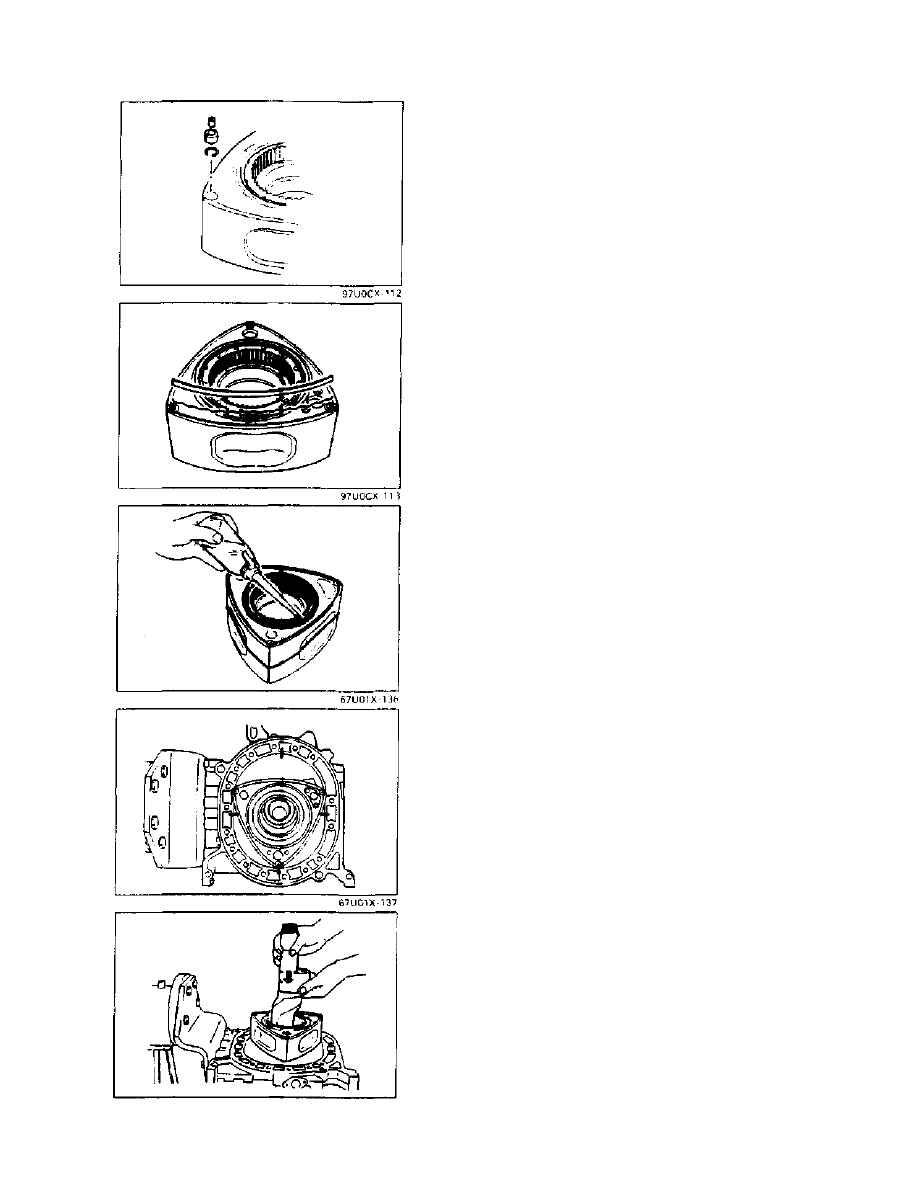

5. Вставьте новые мягкие уплотнения в угловые уплотнения.
6. Установите пружинки углового уплотнения и угловые

уплотнения так, чтобы поверхность с закругленными

краями были на дне углубления.

7. Установите боковые уплотнения и их пружинки так,

чтобы метка краской смотрела в низ углубления.

8. Проверьте плавное перемещение угловых и боковых

уплотнений, слегка нажимая на них.

9. Смажьте вазелиновой смазкой боковые уплотнен

Передний Ротор
1. Смажьте чистым моторным маслом масляные

уплотнения ротора, подшипник ротора и внутреннюю
шестерню.

Поместите передний ротор в передний статор и
соедините внутреннюю и неподвижную шестерни так,

чтобы одна из вершин ротора была установлены в
одной четырех показанных позиций.

Предупреждение

• Не устанавливайте ротор на уплотняющие

резинки.

Эксцентриковый Вал
1. Смажьте чистым моторным маслом шейку переднего

ротора и главную шейку.

2. Вставьте эксцентриковый вал, будьте осторожны,чтобы

не повредить подшипник ротора и главный подшипник.

37U0CX-146

С-65
