Mazda Роторный двигатель. Руководство - часть 8

с

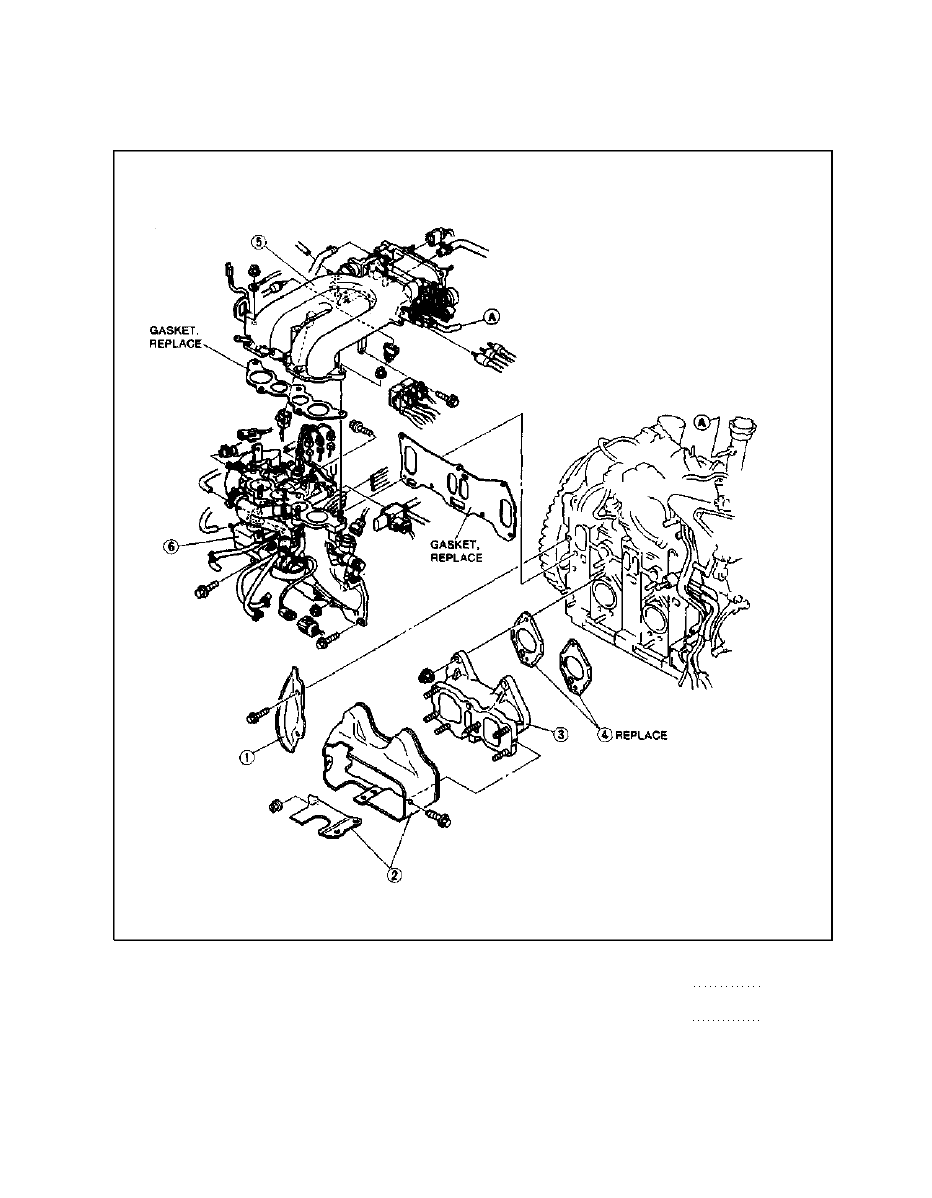

РАЗБОРКА

В Н Е Ш Н И Е  Ч А С Т И (II)

Разбирайте в порядке, показанном на рисунке, смотри Напоминание к Разборке.

1. Пластина масляного уплотнения

2. Изолятор выпускного коллектора
3. Выпускной коллектор
4. Прокладка выпускного коллектора

5. Ресивер

Напоминание К Разборке стр. С-31

6. Впускной коллектор в сборе

Напоминание К Разборке стр. С-32

С-30

РАЗБОРКА

С

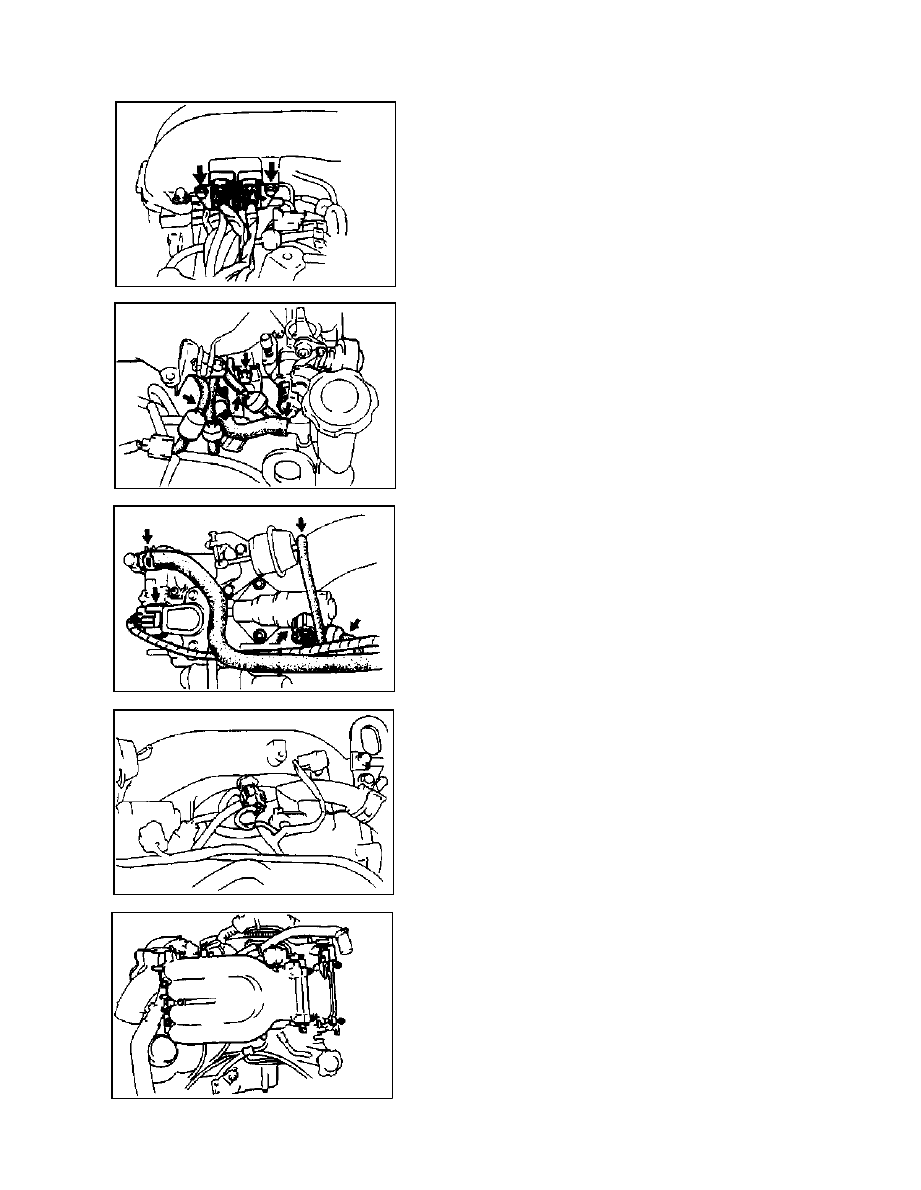

Напоминание К Разборке
Ресивер

1. Открутите болты, показанные на рисунке.

2. Обязательно отсоедините клапан соленоида от

ресивера

3. Отсоедините вакуумные шланги и шланг ресивера,

показанные на рисунке.

4. Ослабьте болт, показанный на рисунке.

5. Отсоедините шланги и фишки, показанные на рисунке.

6. Отсоедините фишку, показанную на рисунке.

7. Открутите болты и снимите ресивер.

С-31

с

РАЗБОРКА

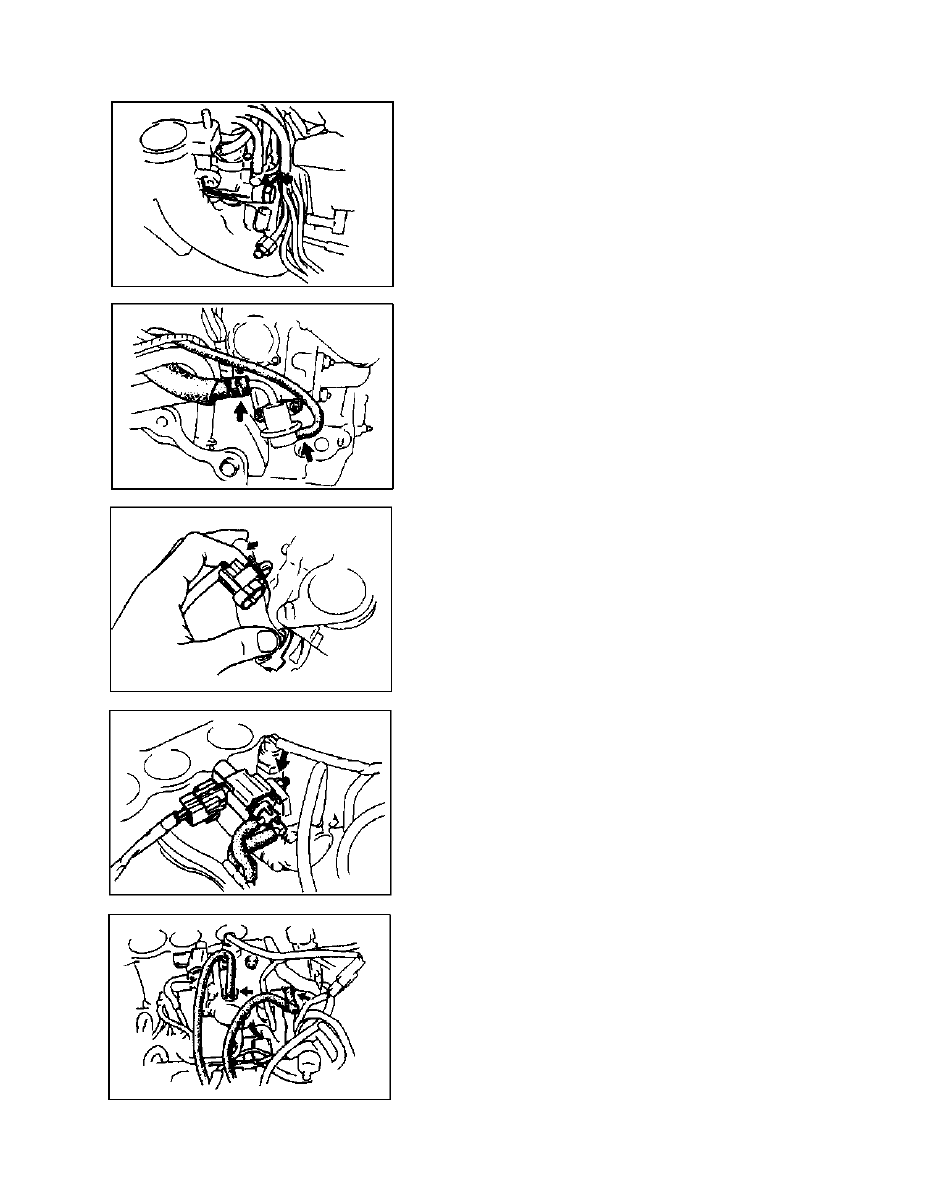

Впускной коллектор

1. Отсоединить шланги, показанные на рисунке.

2. Отсоединить топливные и вакуумные шланги,

показанные на рисунке.

3. Отсоедините разъем кислородного датчика.

4. Открутите гайки, показанные на рисунке.

5. Снимите соленоид с 3-мя путями.

6. Отсоедините вакуумные шланги, показанные на рисунке.

С-32

РАЗБОРКА

С

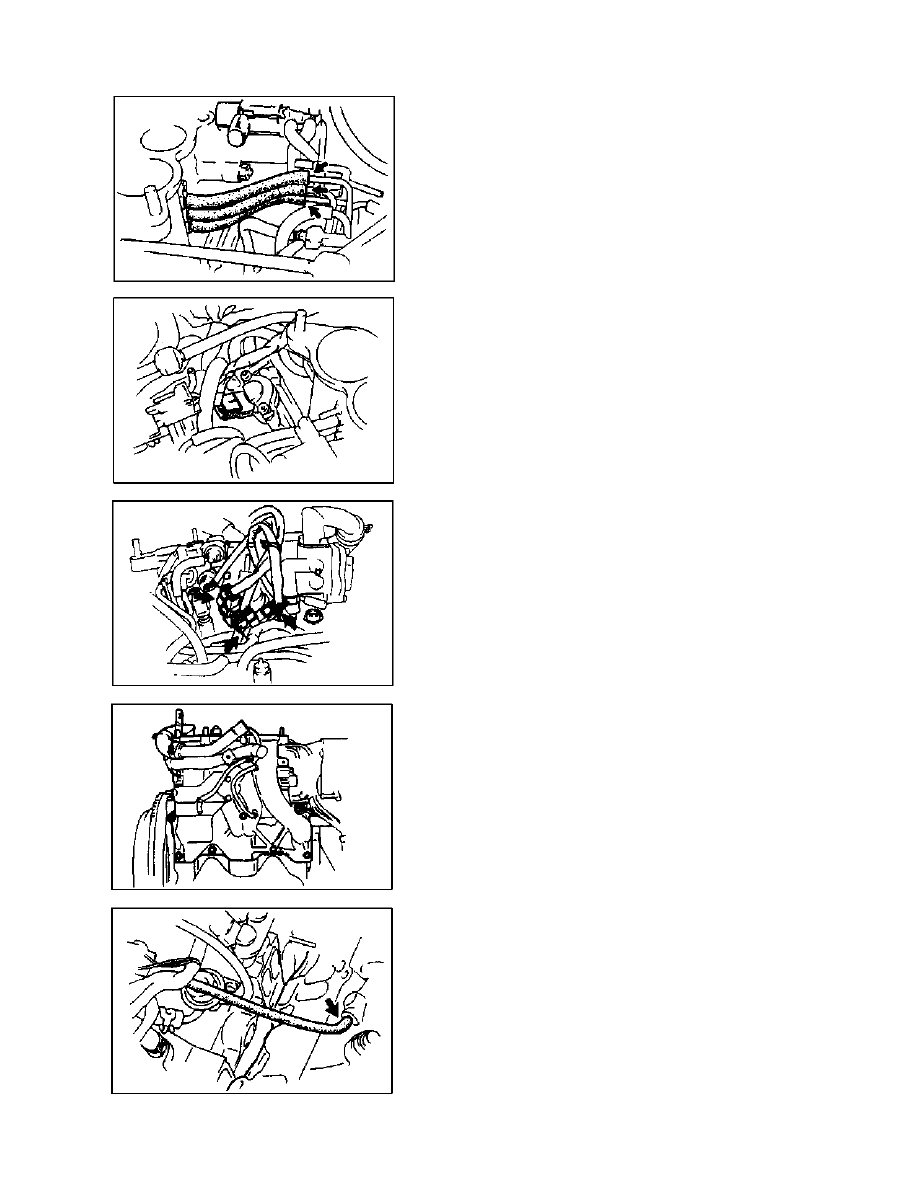

7. Отсоедините вакуумные шланги, показанные на рисунке.

8. Отсоедините разъемы инжектора.

9. Отсоедините разъемы.

10. Снимите впускной коллектор в сборе.

11. Отсоедините вакуумный шланг.

с-зз
