РАЗБОРКА

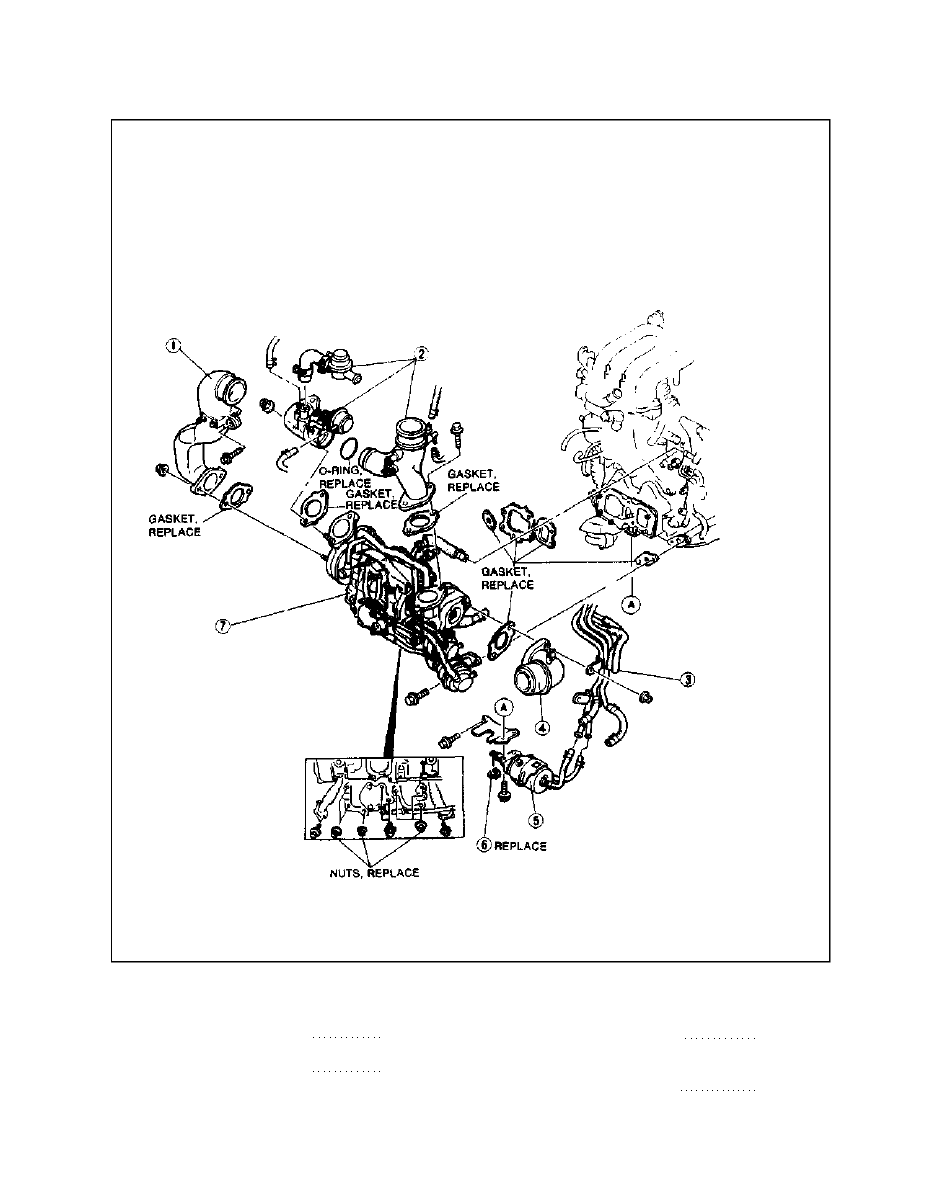

Разбирайте в порядке, показанном на рисунке, смотрите Примечание к Разборки

1. Воздушная помпа

2. Воздушная помпа и клапан контроля

Напоминание к Разборке стр. С-27

3. Вакуумная трубка

Напоминание к Разборке стр. С-27

4. Воздушная труба впуска
5. Привод турбо-контроля

Напоминание к Разборке стр. С-27

6. Зажим
7. Турбокомпрессор в сборе

Напоминание к Разборке стр. С-28

С-26

РАЗБОРКА

С

Напоминание к Разборке

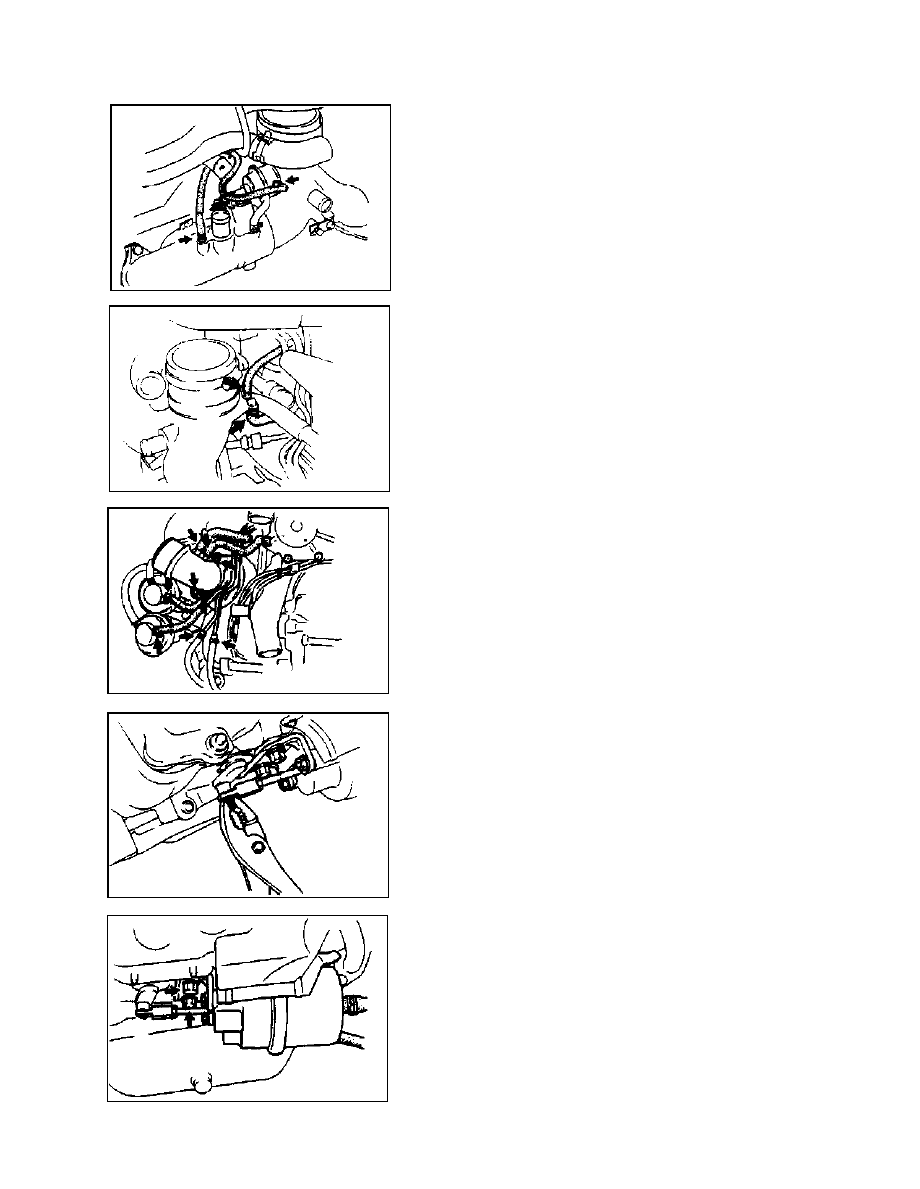

Воздушная трубка и клапан контроля

1. Отсоедините шланги, показанные на рисунке.

2. Отсоедините вакуумные шланги, показанные на рисунке.
3. Снимите воздушную помпу и клапан контроля в сборе.

Вакуумная трубка
1. Отсоедините вакуумные шланги, показанные на рисунке.

2. Открутите гайки, показанные на рисунке.
3. Отсоедините вакуумные трубки от турбокомпрессора.

Привод турбо-контроля

1. Снимите зажим, показанный на рисунке.

Предупреждение
• Не используйте зажим многократно.

2. Открутите болты и снимите привод турбо-контроля.

С-27

с

РАЗБОРКА

Разборка турбокомпрессора

Предупреждение

• Держите трубку, используя ключ.

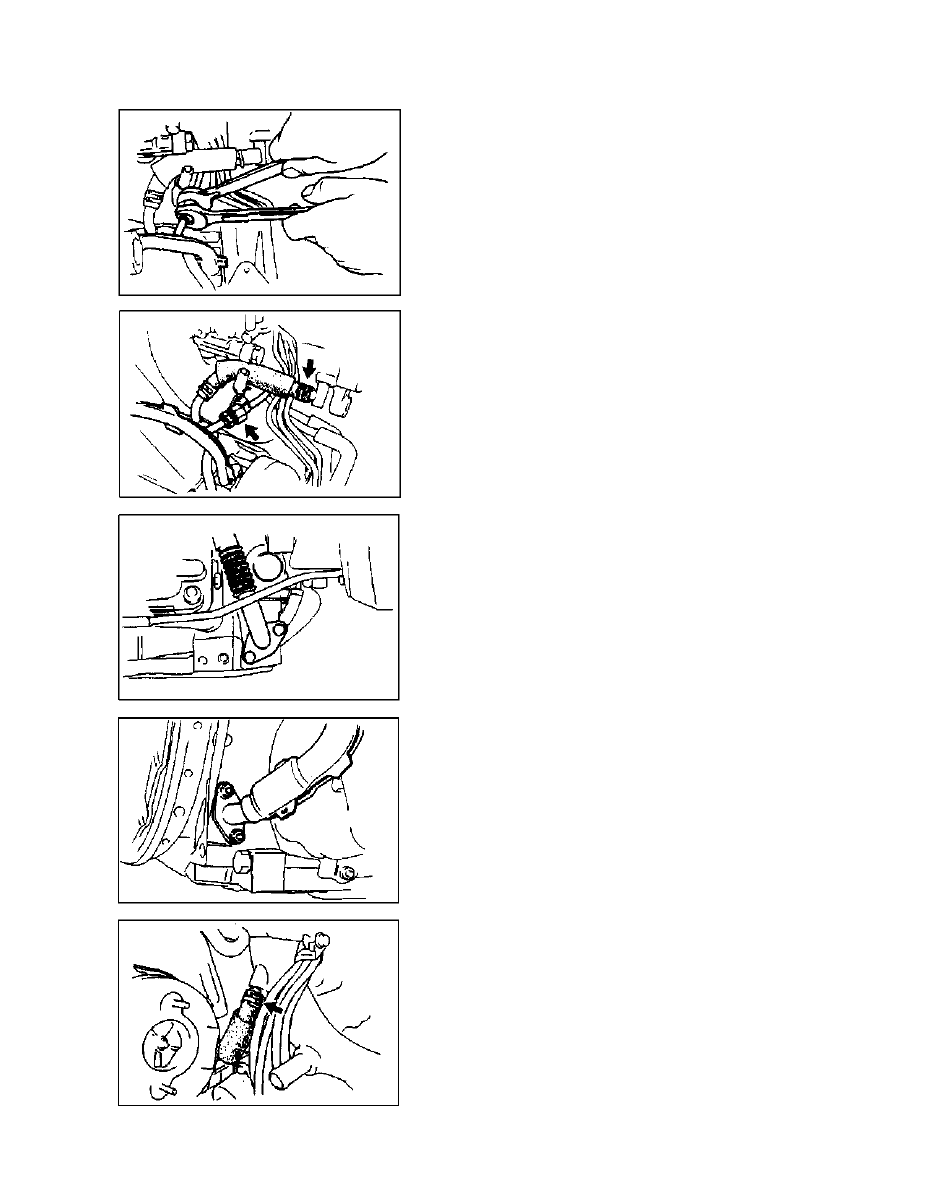

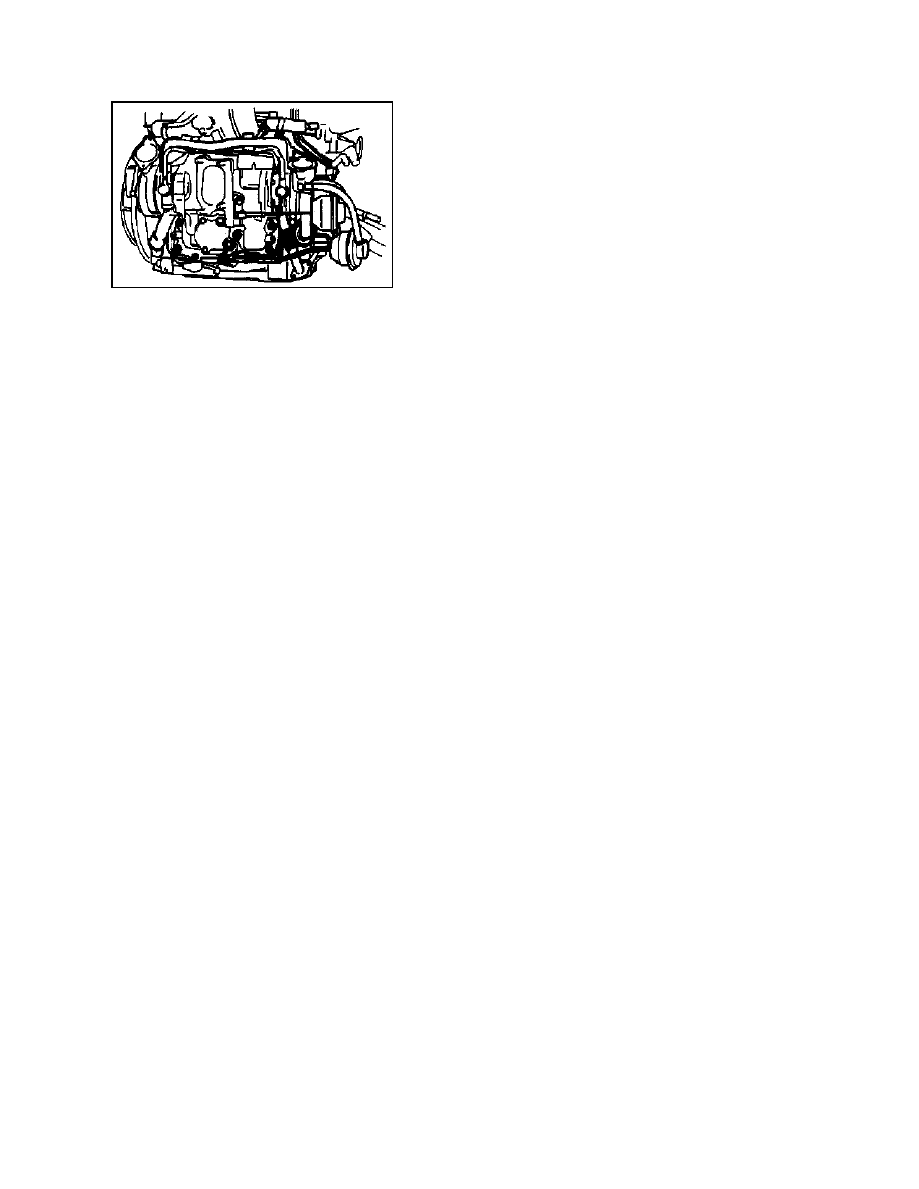

1. Отсоедините водяные шланги и трубку впуска масла,

показанные на рисунке.

2. Отсоедините трубки выхода масла.

3. Отсоедините водяные шланги.

С-28

РАЗБОРКА

С

4. Открутите болты и гайки и снимите

турбокомпрессор в сборе.

Предупреждение

• Не используйте гайки многократно.

С-29
