Mazda Роторный двигатель. Руководство - часть 6

с

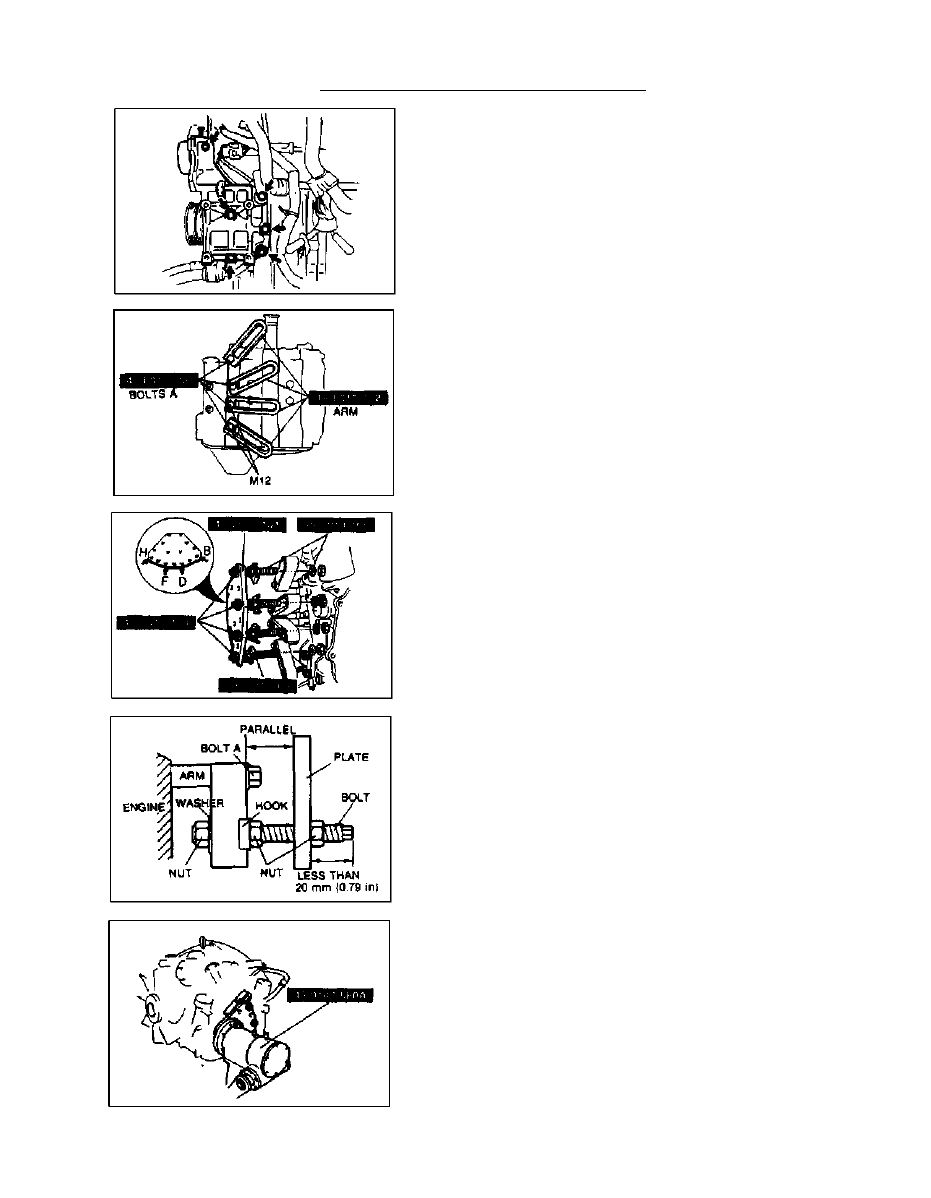

МОНТАЖ ДВИГАТЕЛЯ К СТЕНДУ

2. Снимите А/С компрессор и скобку P/S масляного насоса.

3. Снимите штифт.

4. Установите SST (рычаги) в блочные отверстия,

показанные на рисунке, и свободно затяните болты А.

5. Соберите SST (болты, гайки, захват и пластина).
6. Установите сборку SST соответствующим рычагам, при

установке параллели между рычагами и пластиной,

поворачивая болты и гайки.

Предупреждение

• Будьте очень осторожны при вращении стенда для

двигателя, чтобы предохранить руки от повреждения.

7. Затяните болты и гайки, чтобы присоединять SST.

97U0CX-046

8. Установите двигатель на SST (стенд для двигателя).

С-22

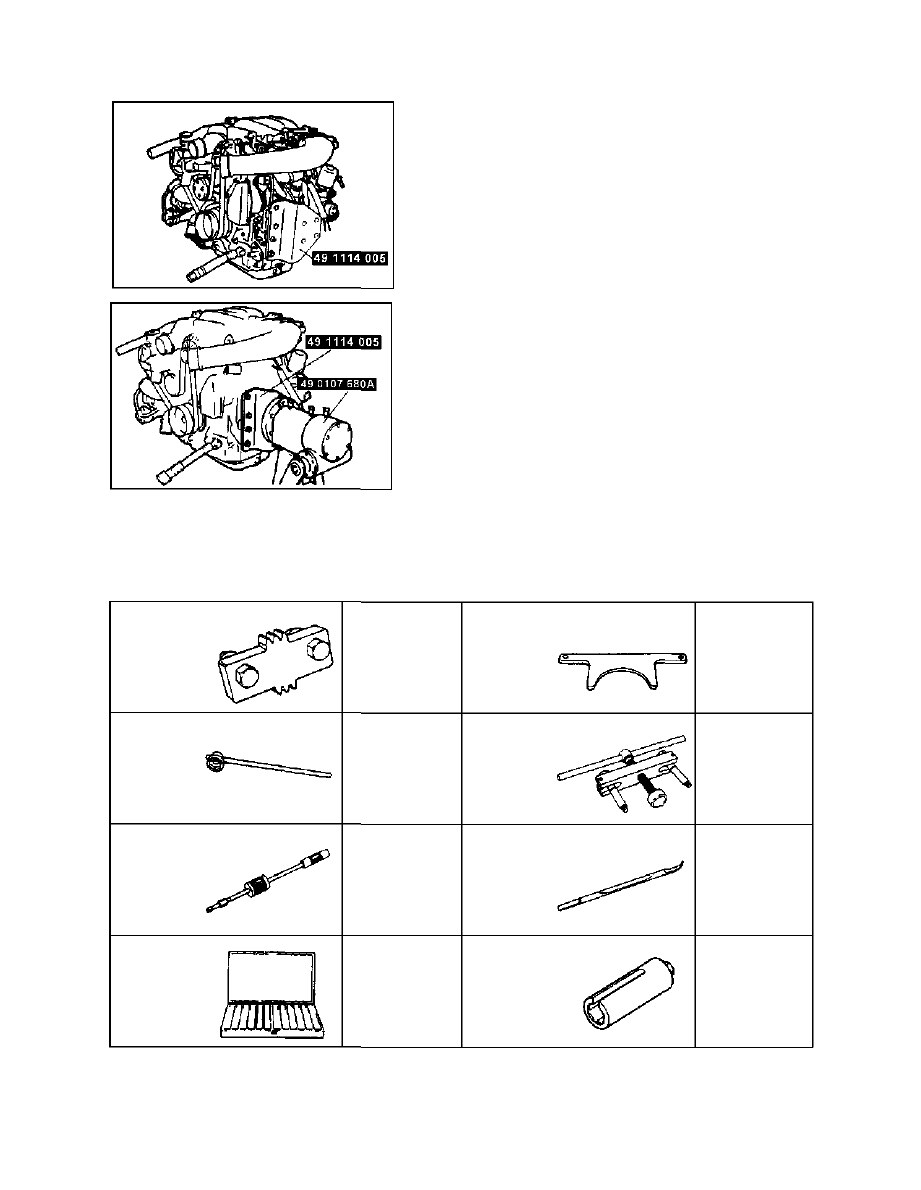

РАЗБОРКА

С

Для использования 49 1114 005

1. Снимите подушки двигателя, А/С компрессор, и скобку P/S

масляной помпы.

2. Установите SST как показано на рисунке.

3. Прикрепите двигатель на SST (стенд для двигателя).

РАЗБОРКА

ПОДГОТОВКА

SST

С-23

49F011 101

Тормоз,

маховое колесо

49 0820 035

Ключ,

маховое колесо

49 0813 215А

Съемник,
трубчатый

штифт

49 0813 250

Ящик,
уплотнение

Для
предотвращения

вращения

двигателя

Для
снятия /

установки

контргайки

Для
удаление
трубчатого

штифта

Для размещения
уплотнений ротора

49 1881 055А

Стопор,
противовес

49 0839 305А

Съемник,

противовес

49 0813 225
Устройство

удаления,

масляное
уплотнение

49Н018 001

Ключ,

датчик удара

Для
предотвращения

вращения

двигателя

Для
удаления
противовеса

Для
снятия
масляного
уплотнения

Для
удаления
датчика удара

с

РАЗБОРКА

1. Закодируйте все идентичные части (такие как, роторы, масляные уплотнения ротора, уплотнения ротора,

и пружины уплотнений)чтобы их можно было переустановить в место, из которого они были извлечены.

2. Почистите части очищающим паром; продуйте остатки воды сжатым воздухом.

Примечание

• В течение снятия/разборки любой части или системы, не забудьте изучить порядок

сборки. Кроме того, отметьте любую деформацию, износ, или повреждение.

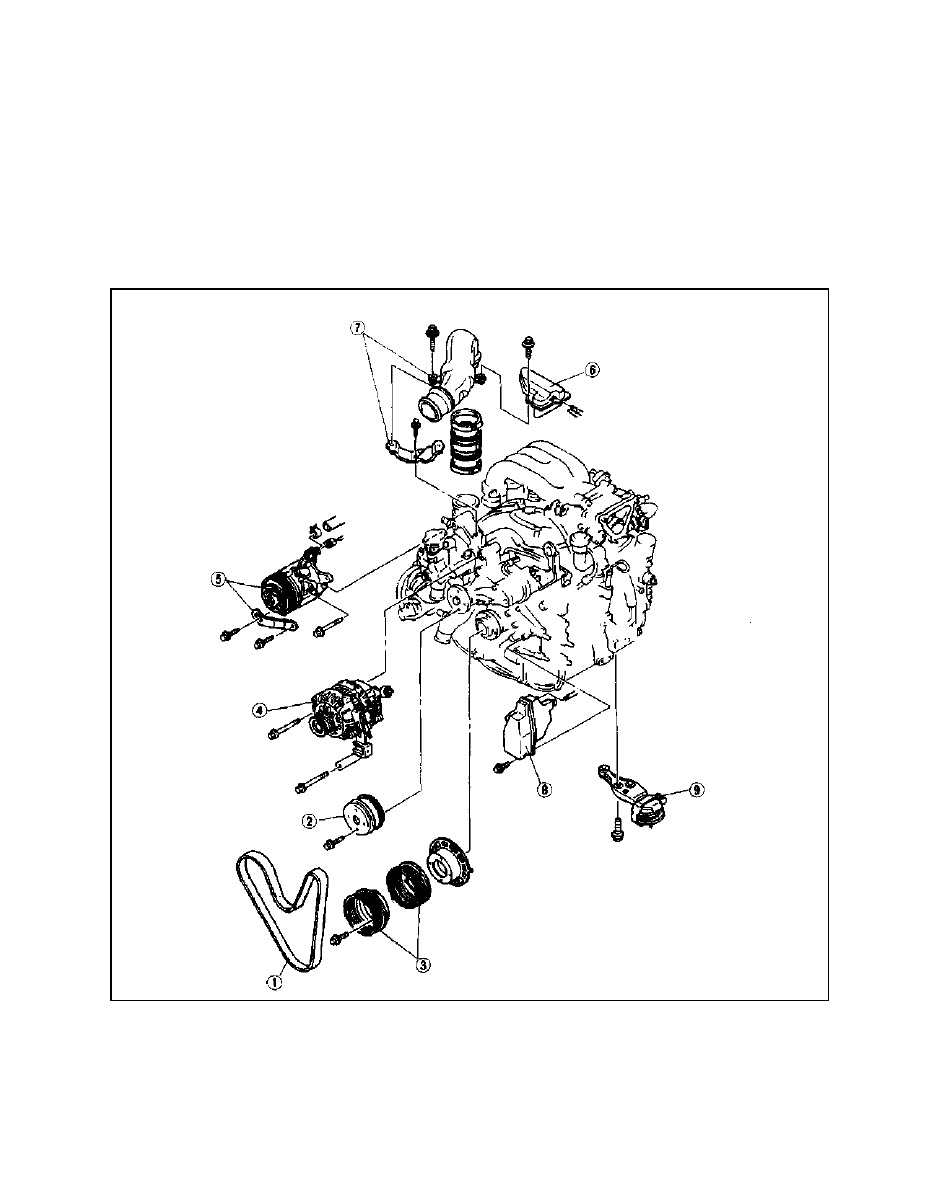

ВНЕШНИЕ ЧАСТИ (I)
1. Слейте моторное масло.
2. Разбирайте в порядке, показанном на рисунке, обращаясь к Примечание к разборки.

1. Ремень двигателя

Примечание к разборки

2.Шкив водяной помпы.
З.Шкив ремня двигателя.

С-24

4.Генератор и скобка

. С-25 5.Воздушная помпа и скобка

6.Барокамера
7.Воздушная трубка и скобка
8.Вакуумная камера
9.Крепления двигателя (Правое и Левое)

РАЗБОРКА

С

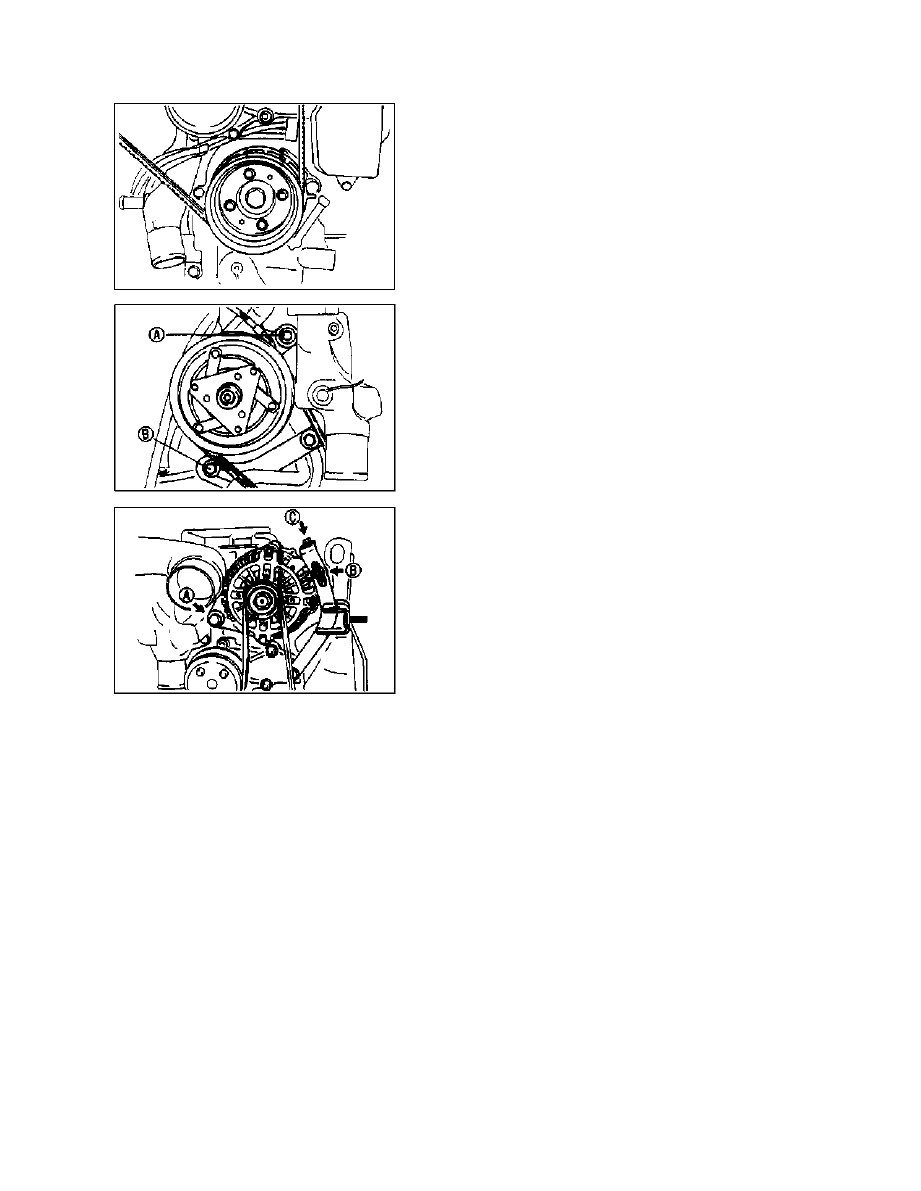

Напоминание к Разборки

Ремень двигателя

1. Ослабить фиксированные болты водяной помпы и

фиксированные болты ремня двигателя.

2. Ослабить фиксированные болты воздушной помпы А и В.

3. Ослабить фиксированные болты генератора А и гайку В.
4. Ослабить настраивающий болт С.

5. Снимите ремень двигателя.

ТУРБОКОМПРЕССОР

Предупреждение

• Когда снимаете и, неся турбокомпрессор, не держите привод, стержень или шланг привода.
• Если штифты повреждены, замените их специфическими штифтами и гайками. Используя

не специфических штифтов, может вызвать утечку газа из-за Недостаточного зажима.

• Поскольку турбокомпрессор работает при высокой скорости и высокой температуре,

уделяйте повышенное внимание, чтобы предотвратить деформацию масляной трубки и

попадания инородного материала в масляную линию.

• Заклейте воздушный порт и выхлопной порт турбокомпрессора, чтобы предотвратить

попадание инородного материала.

• Не деформируйте изоляторы, сухие не допускать попадания масла на них.

С-25
