Общие характеристики

•

Внешняя отделка модели BT-50 имеет следующие новые характеристики (в
зависимости от уровня):

–

Окрашенный передний бампер со встроенной решёткой радиатора

–

Заново сконструированные хромированные ручки дверей

–

Увеличенные консоли колёсных ниш

–

Модифицированные боковины порогов



Расположение деталей



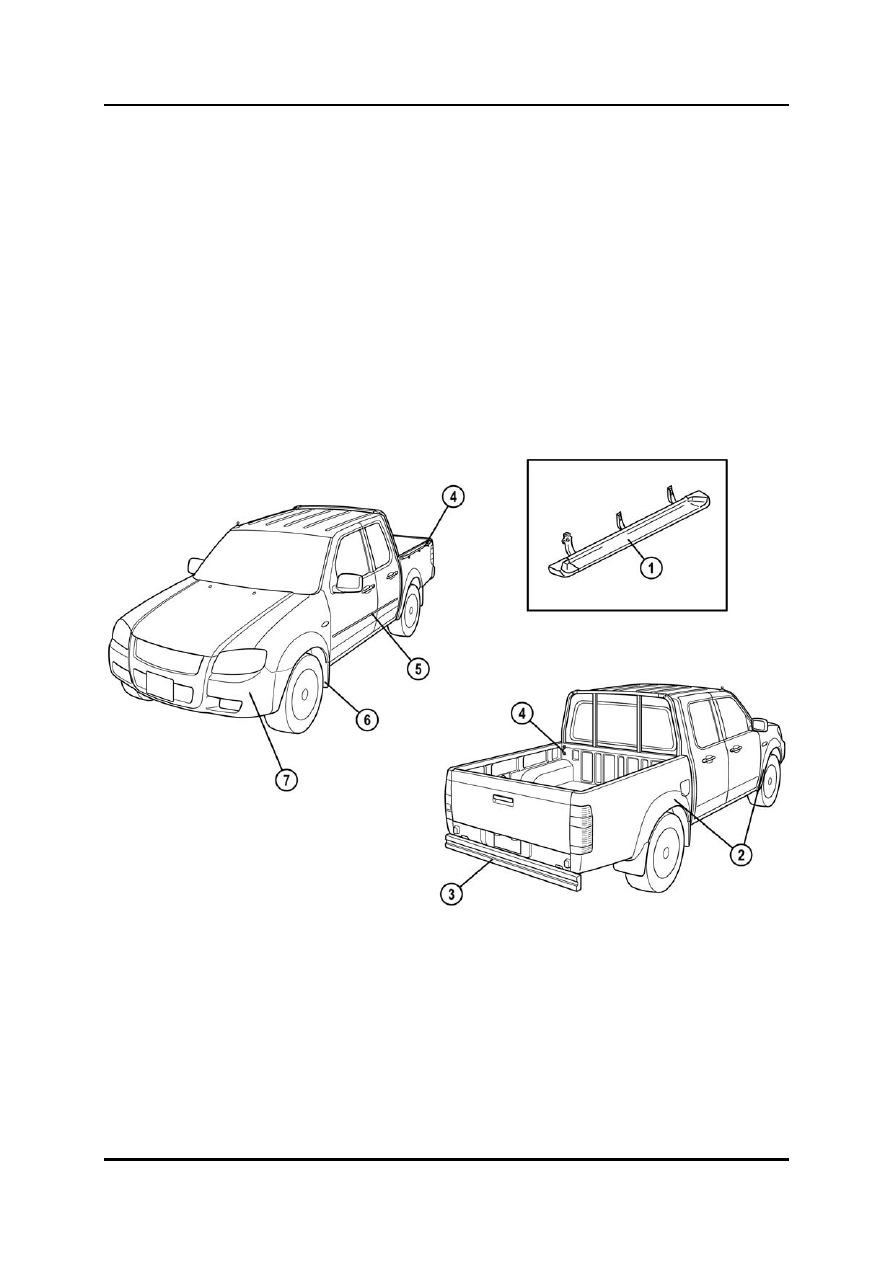

BT-50_09026



1  Боковина порога 5

Протектор боковой поверхности

2  Консоль колёсной ниши 6

Передний брызговик

3  Задний бампер 7

Передний бампер

4  Крюк для верёвки





Обучение обслуживанию BT-50

09-7

Внешняя отделка

Кузов и доп. оборудование

Передний и задний бампер

•

Передний бампер сконструирован полностью заново, в то время как задний
бампер такой же, как используется в модели B-Series.

•

Пластиковый передний бампер установлен на стальном усиливающем элементе.
На бампере также размещены передняя решётка радиатора, передние
противотуманные фары новой конструкции и нижние продолжения колёсных ниш
(если установлены).





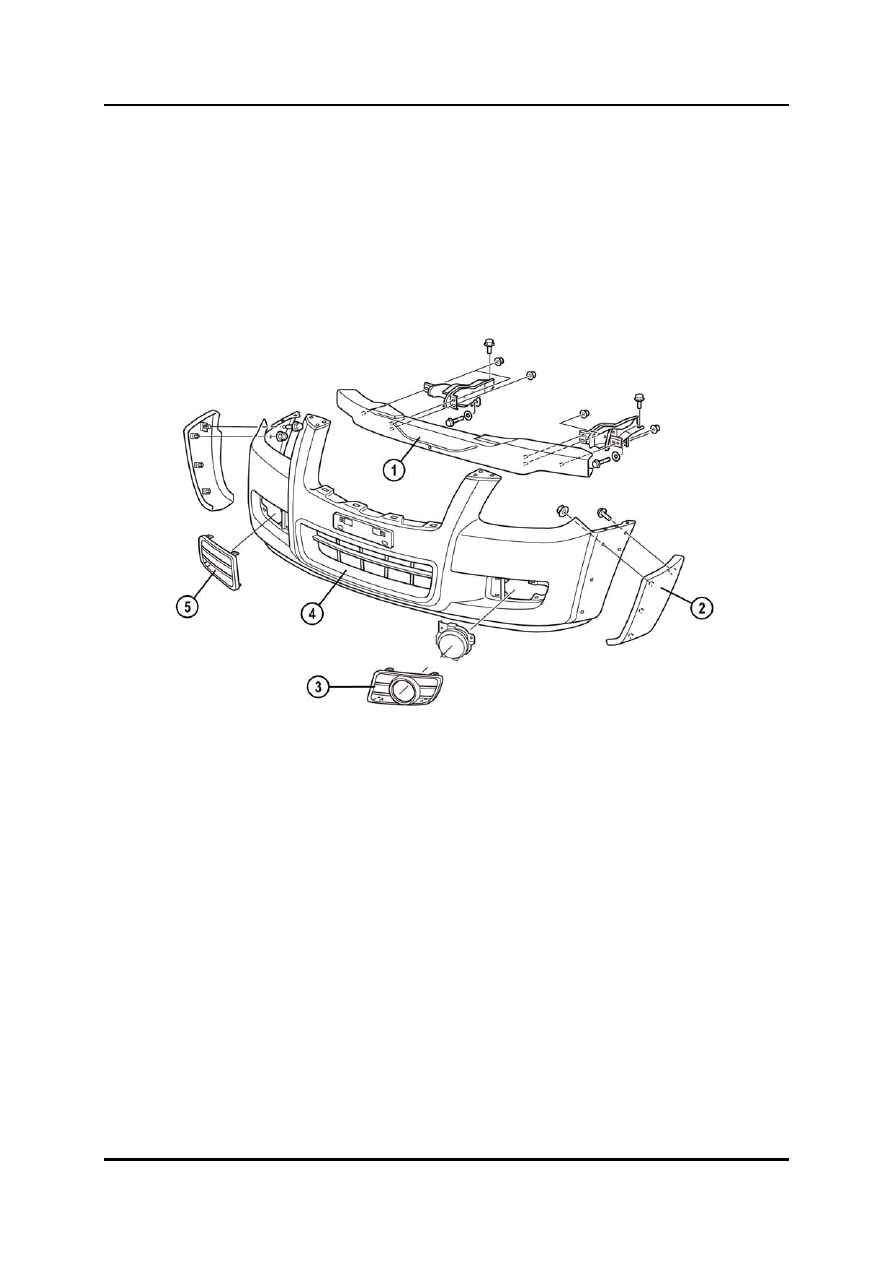

BT-50_09005



1  Усиливающий элемент бампера 4

Передний бампер

2  Нижнее продолжение колёсной ниши 5

Крышка переднего отверстия (без
передних противотуманных фар)

3  Крышка переднего отверстия (с

передними противотуманными
фарами)






09-8

Обучение обслуживанию BT-50

Кузов и доп. оборудование

Внутренняя отделка

Внутренняя отделка

Общие характеристики

•

Внутренняя отделка модели BT-50 имеет следующие новые характеристики:

–

Заново сконструированную панель приборов, установленную на стальной
поперечной балке

–

Карманы в обивке передних дверей с бутылкодержателем

–

Выдвижной верхний перчаточный ящик

–

Центральную консоль новой конструкции



Расположение деталей

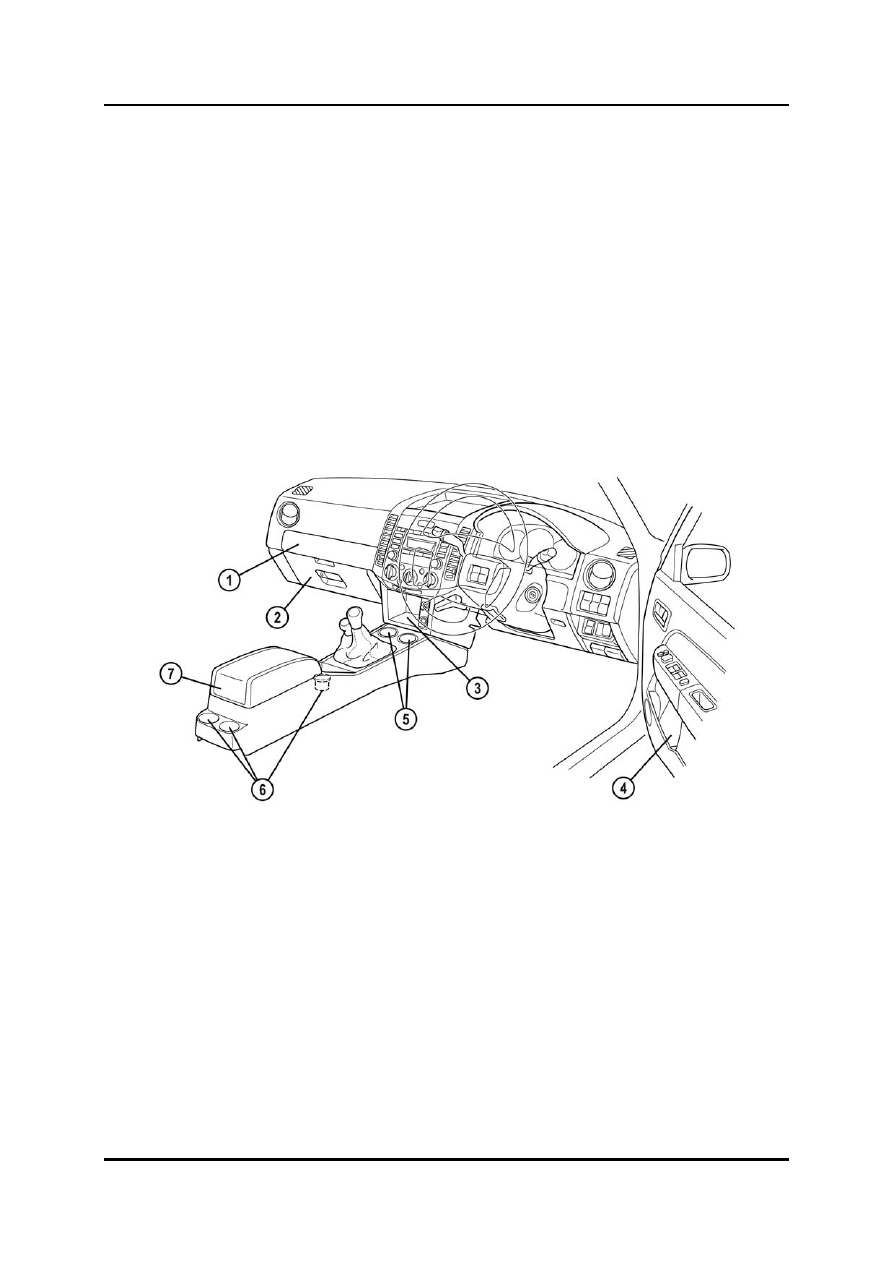

BT-50_09010



1  Выдвижной верхний перчаточный ящик 5

Держатель для чашек

2  Перчаточный ящик 6

Держатель для чашек (кроме REG
Cab)

3  Отделение для принадлежностей 7

Центральная консоль

4  Карман в обивке двери






Обучение обслуживанию BT-50

09-9

Система освещения

Кузов и доп. оборудование

Система освещения

Общие характеристики

•

Система освещения модели BT-50 имеет следующие новые характеристики:

–

Передний комбинированный фонарь с многозеркальной фарой, сигналами
поворота и габаритными фонарями

–

Задний комбинированный фонарь со ступенчатым отражателем

–

Выключатель передних и задних противотуманных фонарей, встроенный в
переключатель освещения

–

Задний противотуманный фонарь, встроенный в задний комбинированный
фонарь или в задний бампер (в зависимости от рынка)

–

Освещение центральной консоли

–

Освещение салона, включающее точечные источники освещения

–

DRL (Daytime Running Light = световое оборудование дневного времени) (в
зависимости от рынка)



Расположение деталей

Передний комбинированный фонарь

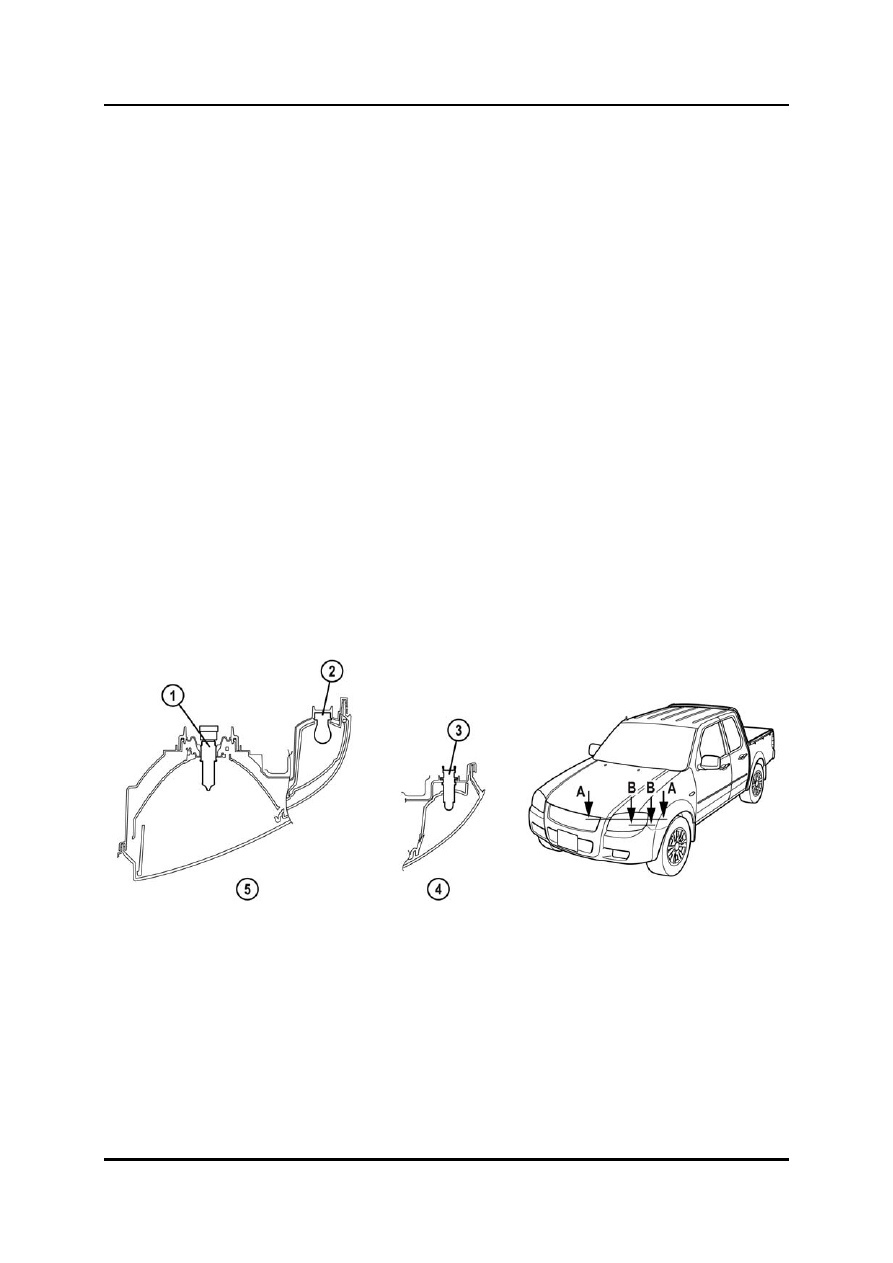

BT-50_09012



1  Лампа фары 4

Сечение В-В

2  Лампа переднего сигнала поворота 5

Сечение А-А

3  Лампа габаритного фонаря
