Кузов и доп. оборудование

Панели кузова

Грузовой отсек

•

Грузовой отсек модели BT-50 имеет следующие новые характеристики,
предусматривая более универсальное использование этого отсека:

–

Более высокие стенки грузового отсека для увеличения грузовместимости.

–

Новую конструкцию внутренних стенок грузового отсека с одним
горизонтальным и несколькими вертикальными направляющими пазами,
которые позволяют делить пространство грузового отсека перегородками.

–

Крюки для верёвок, которые расположены ближе к полу для облегчения
прочного крепления груза.

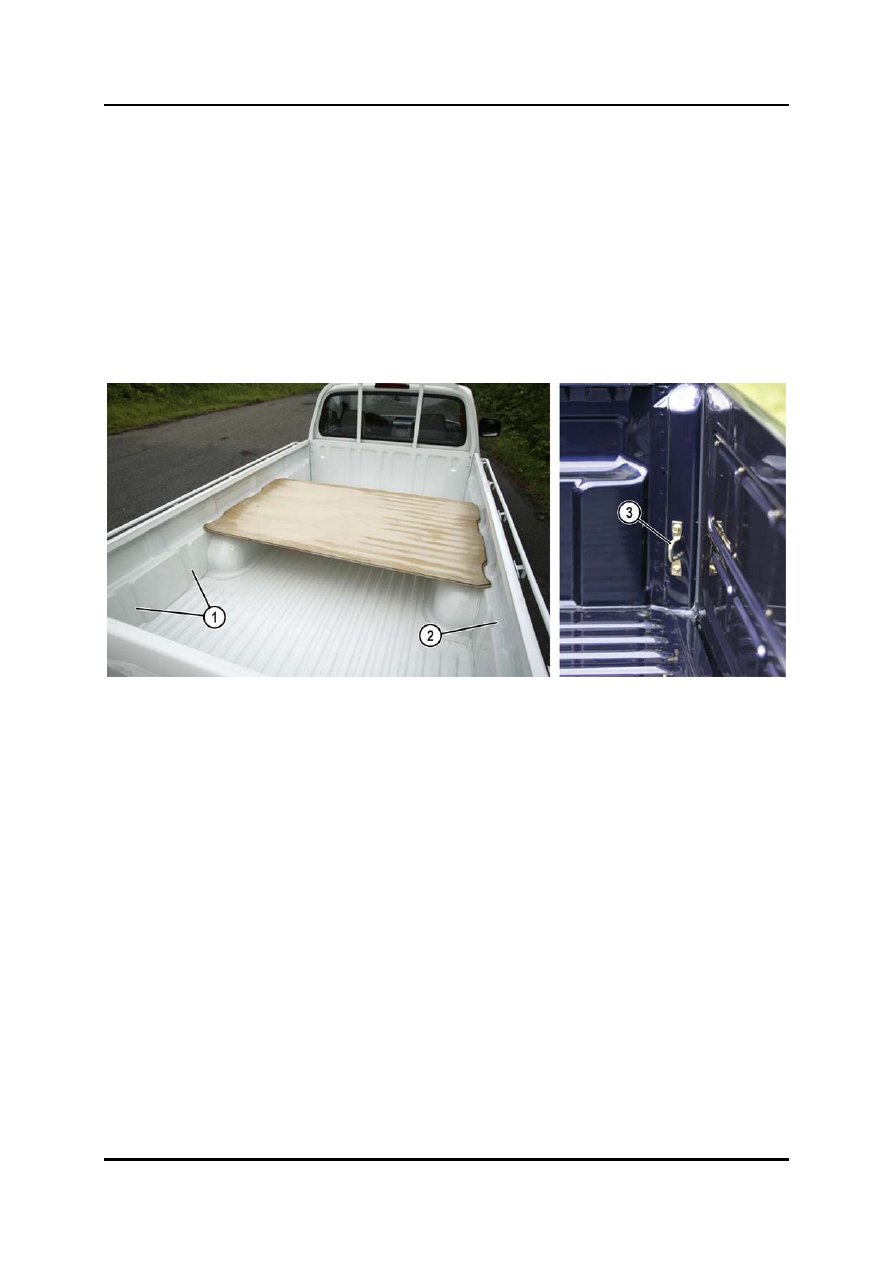

BT-50_09004



1  Вертикальные направляющие пазы 3

Внутренний крюк для верёвки

2  Горизонтальный направляющий паз





Меры борьбы с коррозией

•

Кузов модели BT-50 отличается усовершенствованными мерами по защите от
коррозии:

–

Для панелей кузова, которые постоянно подвергаются воздействию погодных
условий, такие как капот, крыша и внешние дверные панели, используется
сталь, покрытая органической смолой. Для защиты от коррозии нижней части
кузова, рамы и других открытых участков используются грунтовочное покрытие,
покрытия PVC и восковые покрытия.



–

Для крыльев, порогов дверей, внешних панелей грузового отсека, напольной
панели грузового отсека, колёсных ниш и двери багажника используется
оцинкованная сталь.




Обучение обслуживанию BT-50

09-3

Стёкла/окна/зеркала

Кузов и доп. оборудование

Стёкла/окна/зеркала

•

Стёкла/окна/зеркала модели BT-50 имеют следующие новые характеристики:



–

Выключатель обогрева заднего стекла установлен на центральной панели

–

Выключатель наружного зеркала с электроприводом установлен на отделке
двери водителя

–

Увеличенные наружные зеркала с электроприводом

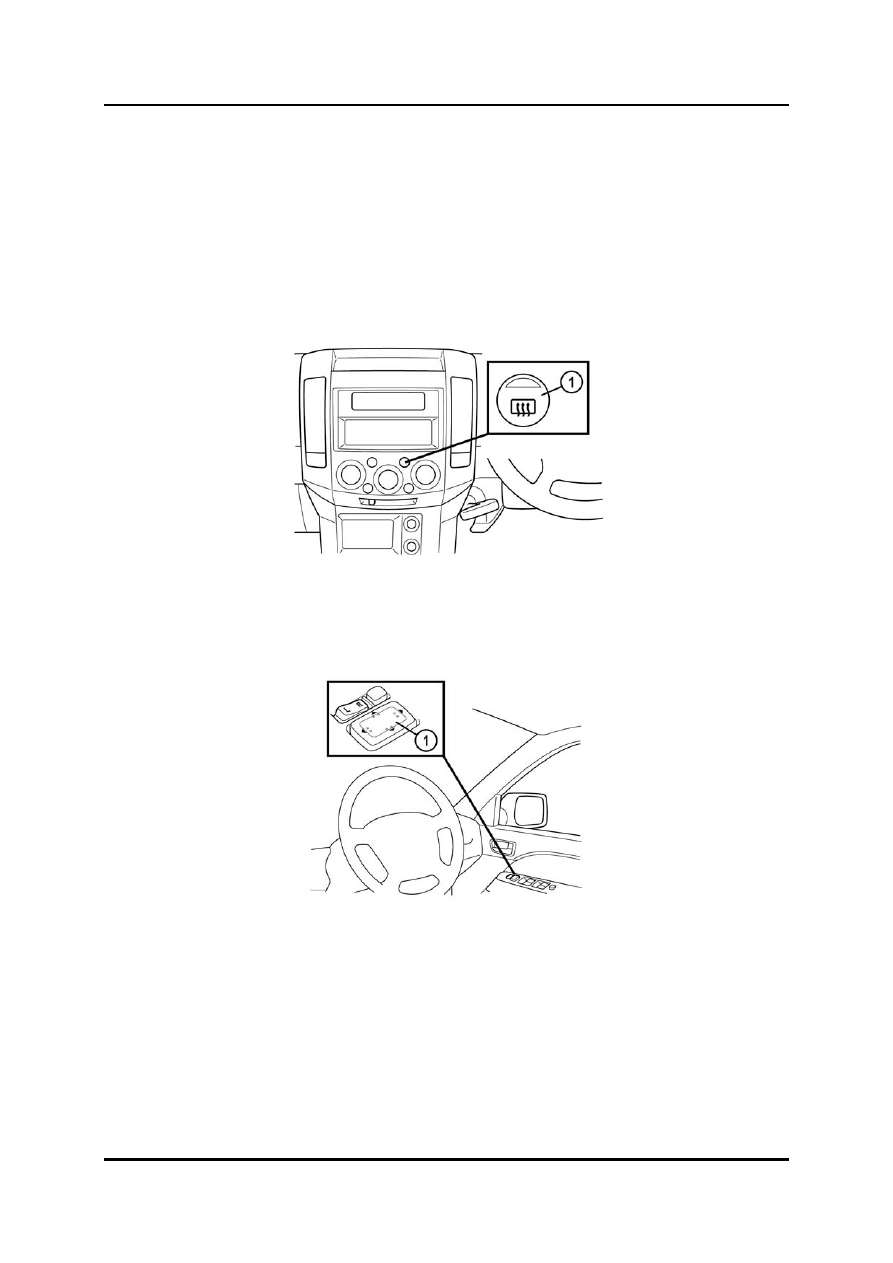

BT-50_09006



1  Переключатель режимов обдува

заднего стекла







BT-50_09007



1  Выключатель наружного зеркала с

электроприводом






09-4

Обучение обслуживанию BT-50

Кузов и доп. оборудование

Безопасность и замки

Безопасность и замки

Общие характеристики

•

Система безопасности и замков модели BT-50 имеет следующие новые
характеристики:



–

Систему замков дверей с электроприводом (без двойного поворота замка)

–

Систему «бесключевого» входа («бесключевой» передатчик с извлекаемым
ключом)

–

Систему иммобилайзера Mazda с отдельным модулем иммобилайзера

–

Систему защиты от кражи (для автомобилей со спецификацией U.K.)


ПРИМ: Дополнительную информацию можно найти в Учебных руководствах «B-Series»

(NMT-005), и «Система иммобилайзера» (CT-L1007).



Система защиты от кражи

•

Система защиты от кражи включает указатели поворота и звуковой сигнал защиты
от кражи, если капот или дверь открываются иным способом, кроме ключа или
передатчика «бесключевой» системы. Система выключается, когда дверь
открывается ключом или кнопкой снятия блокировки передатчика «бесключевой»
системы.

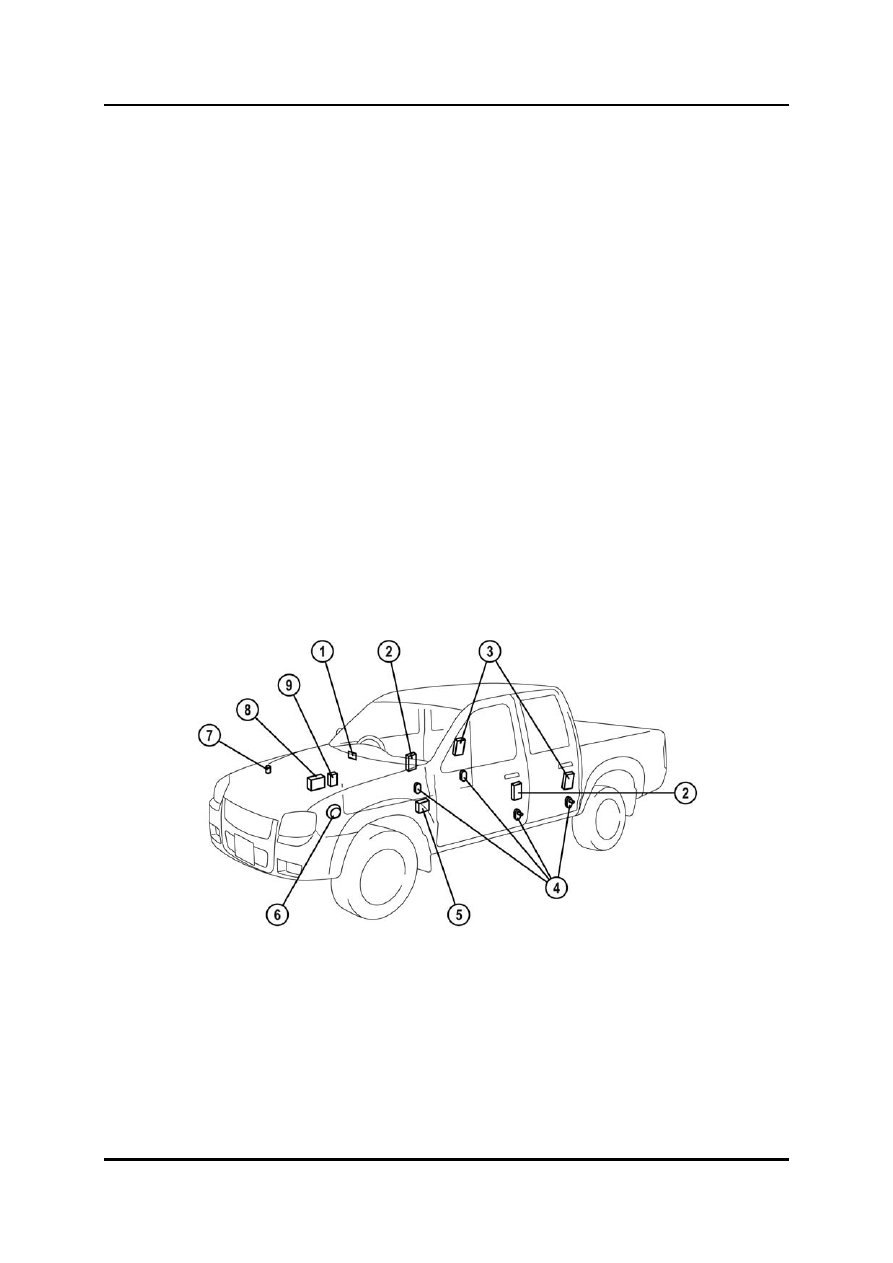

BT-50_09008



1  Выключатель двигателя 6

Звуковой сигнал защиты от кражи

2  Привод защёлки и замка передней

7  Выключатель капота

  двери 8

Модуль управления замками дверей

3  Привод защёлки и замка задней двери 9

Модуль управления системы защиты

4  Выключатели дверей

  от кражи

5  Модуль управления системой





  «бесключевого» входа





Обучение обслуживанию BT-50

09-5

Безопасность и замки

Кузов и доп. оборудование

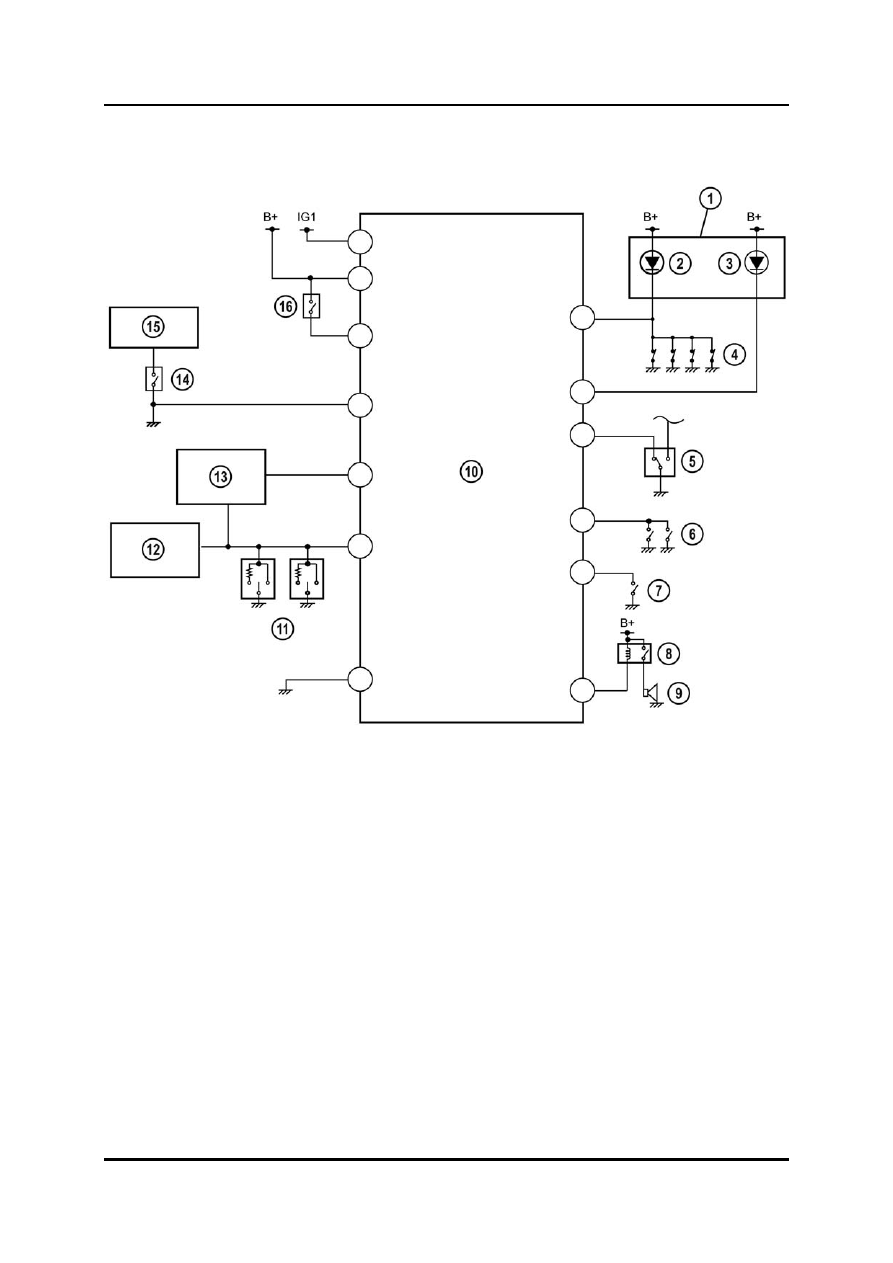

Электрическая схема



BT-50_09009



1  Приборный щиток 9

Звуковой сигнал защиты от кражи

2  Лампочка предупреждения о

10  Модуль управления системы защиты

  приоткрытой двери

  от кражи

3  Лампочка безопасности 11

Выключатели цилиндров замков

4  Выключатели дверей

  дверей

5  Переключатель тяги замка двери

12  Модуль управления замками дверей

  водителя 13

Модуль управления системой

6  Выключатели тяг замком задних

  «бесключевого» входа

  дверей 14

Предупредительный переключатель

7  Датчик капота 15

Модуль управления фонарём

8  Реле звукового сигнала защиты от

16  Выключатель напоминания о ключе

  кражи









09-6
