Mazda BT-50. Руководство - часть 27

Удерживающие системы

Надувные подуши безопасности

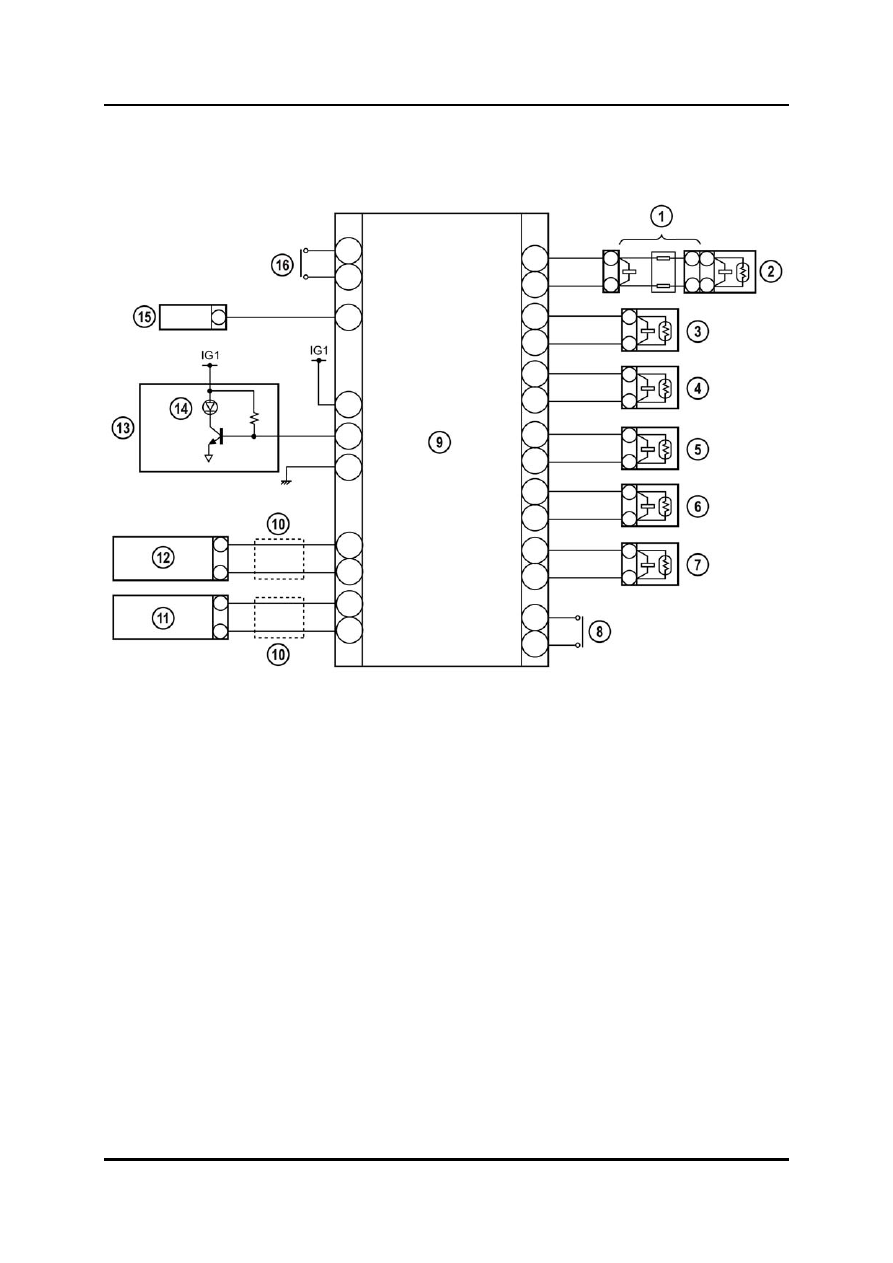

Электрическая схема





BT-50_08002



1  Часовая пружина 9

Модуль управления SAS

2  Модуль надувной подушки

безопасности со стороны водителя

10  Витая пара

3  Модуль надувной подушки

безопасности со стороны пассажира

11  Датчик боковой надувной подушки

безопасности со стороны пассажира

4  Преднатяжитель ремня безопасности

со стороны водителя

12  Датчик боковой надувной подушки

безопасности со стороны водителя

5  Модуль боковой надувной подушки

безопасности со стороны водителя

13 IC

6  Преднатяжитель ремня безопасности

со стороны пассажира

14  Предупредительная световая

сигнализация системы надувных
подушек безопасности

7  Модуль надувной подушки

безопасности со стороны пассажира

15 DLC-2

8  Ограничитель определения плохого

соединения (разъём № 2)

16  Ограничитель определения плохого

соединения (разъём № 1)



Обучение обслуживанию BT-50

08-3

Надувные подуши безопасности

Удерживающие системы

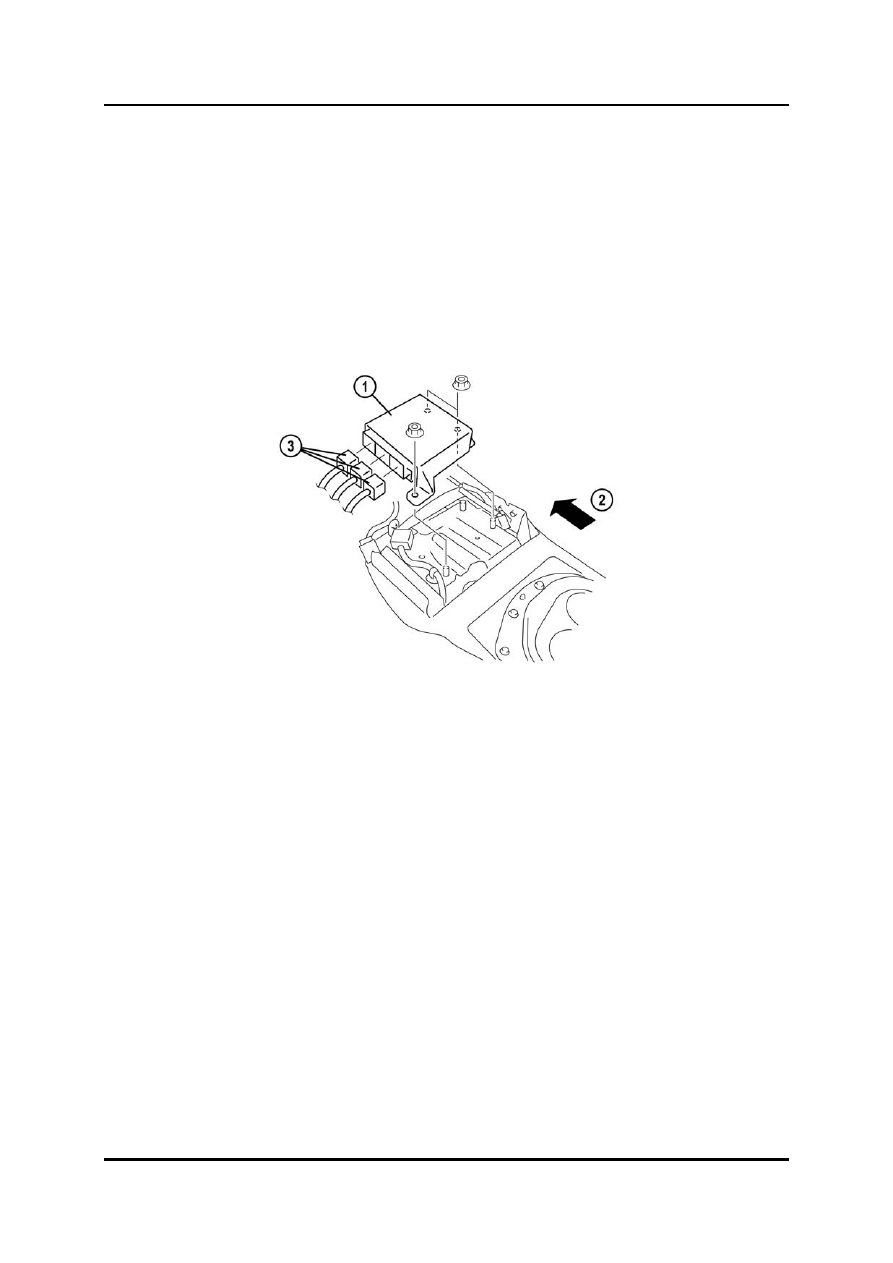

Модуль управления SAS

•

Модуль управления SAS находится в центральном туннеле, перед рычагом
переключения передач.

•

Модуль управления SAS обрабатывает сигналы, которые он получает от датчиков
боковых надувных подушек безопасности и внутреннего микромеханического
датчика. Если ускорение/замедление, вызванное лобовым или боковым ударом,
превышает заранее установленный порог, модуль управления SAS включает
надувные подушки безопасности / преднатяжители или только боковые надувные
подушки безопасности сигналом DC.





BT-50_08003



1  Модуль управления SAS

3  Разъём

2  Направление езды





08-4

Обучение обслуживанию BT-50

Удерживающие системы

Надувные подуши безопасности

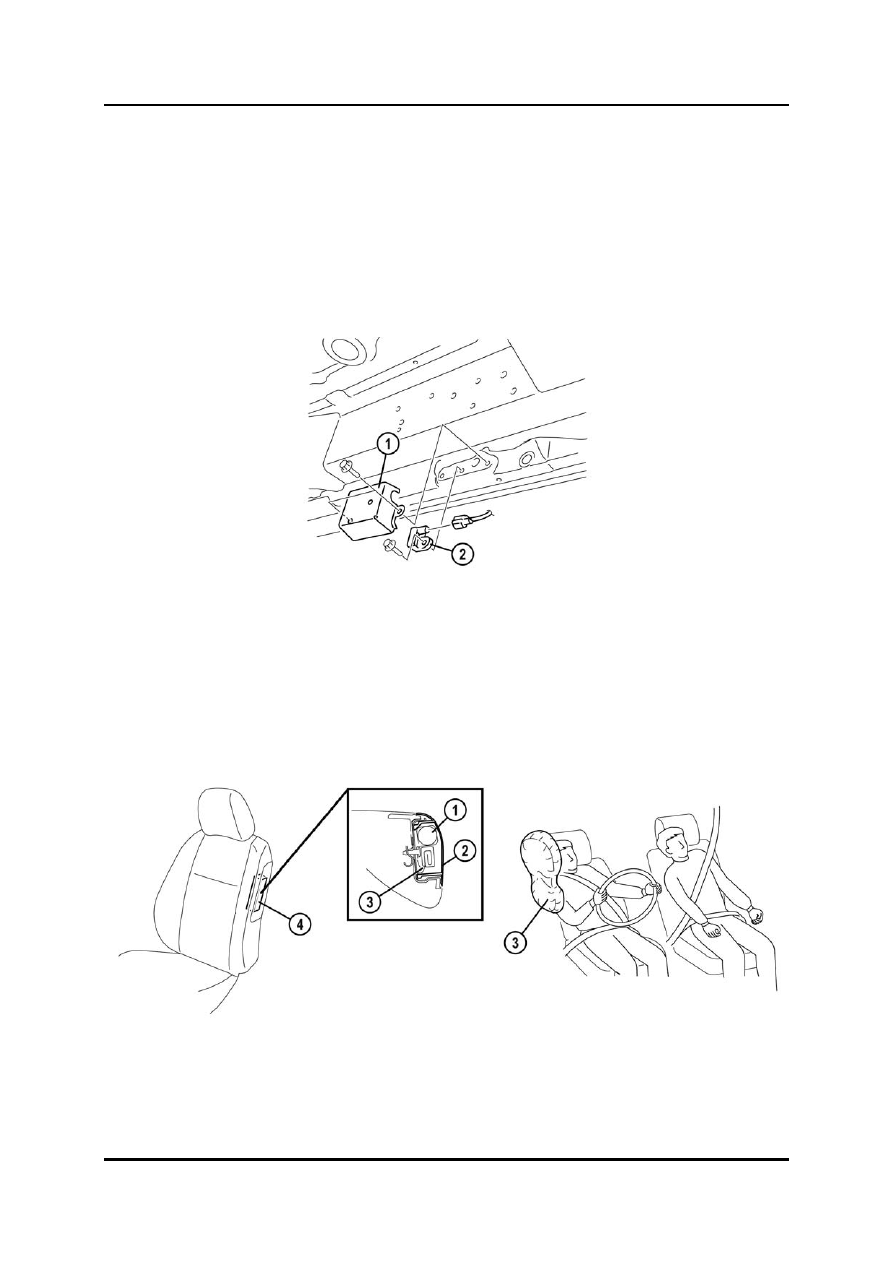

Датчики боковых надувных подушек безопасности

•

Датчики боковых надувных подушек безопасности установлены под автомобилем
на дверных порогах, около средней стойки. Жёсткая металлическая крышка
защищает датчики от повреждения во время езды по бездорожью.

•

датчик боковой надувной подушки безопасности измеряет ускорение / замедление
автомобиля в момент бокового удара и передаёт эту информацию в модуль
управления SAS.





BT-50_08004



1  Защитная крышка 2

Датчик боковой надувной подушки





  безопасности



Боковые надувные подушки безопасности

•

Модель BT-50 оборудована боковыми надувными подушками безопасности,
которые защищают область головы и груди сидящих в автомобиле во время
бокового удара. Работа аналогична работе в модели MX-5 (NC).



BT-50_08005



1  Инфлятор 4

Модуль боковой надувной подушки

2  Крышка модуля

  безопасности

3  Надувная подушка безопасности



Обучение обслуживанию BT-50

08-5

Надувные подуши безопасности

Удерживающие системы

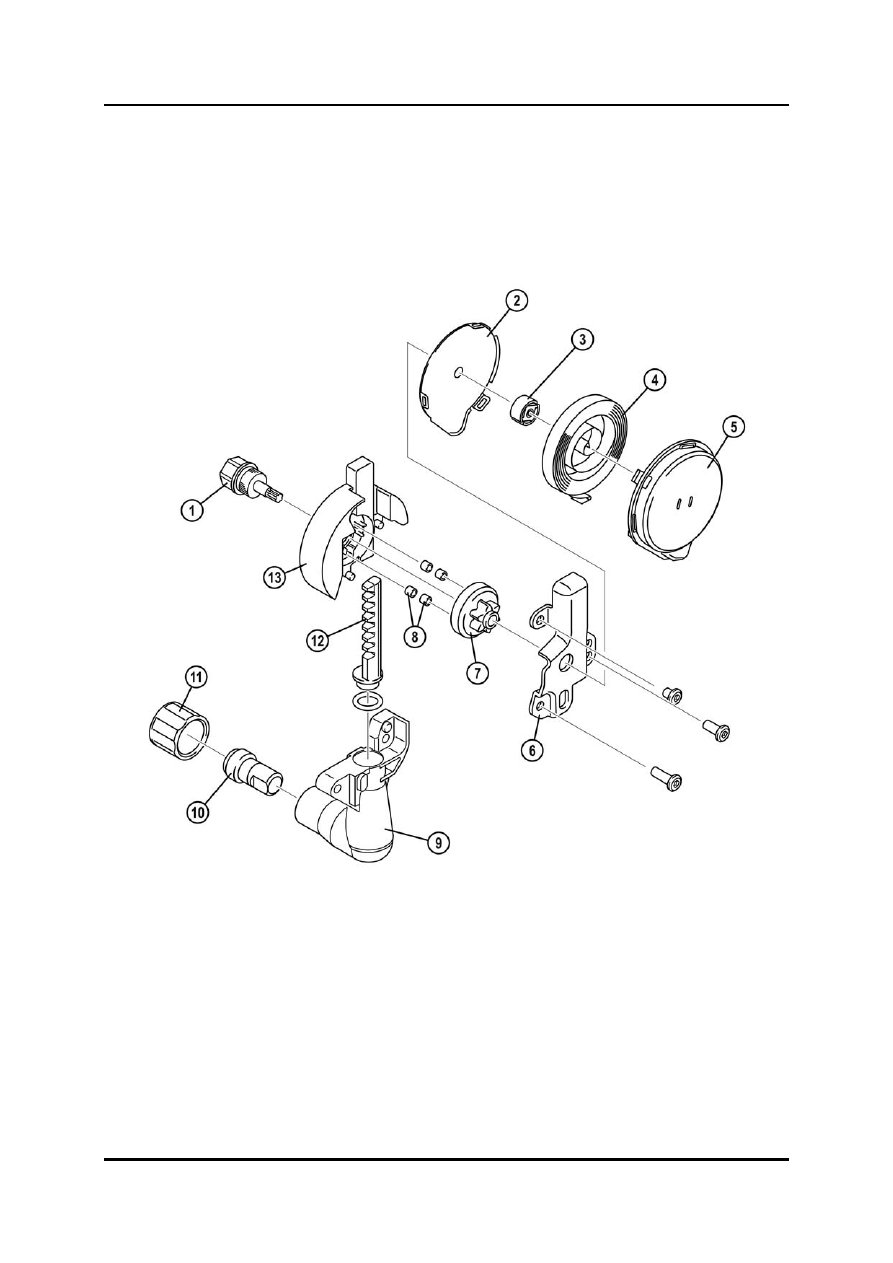

Преднатяжители ремней безопасности

•

Модель BT-50 оборудована преднатяжителями ремней безопасности реечного
типа, которые устраняют излишнюю ослабленность ремня безопасности в случае
аварии. Работа аналогична работе преднатяжителей ремней безопасности в
модели MX-5 (NC).





BT-50_08006



1  Шпиндель 8

Ролики зажимного устройства

2  Гнездо пружины 9

Цилиндр

3  Ось пружины 10

Газогенератор

4  Пружина 11

Накидная гайка

5  Корпус пружины 12

Рейка

6  Крышка 13

Основание

7  Шестерня





08-6

Обучение обслуживанию BT-50
