Mazda BT-50. Руководство - часть 26





HVAC

Система управления

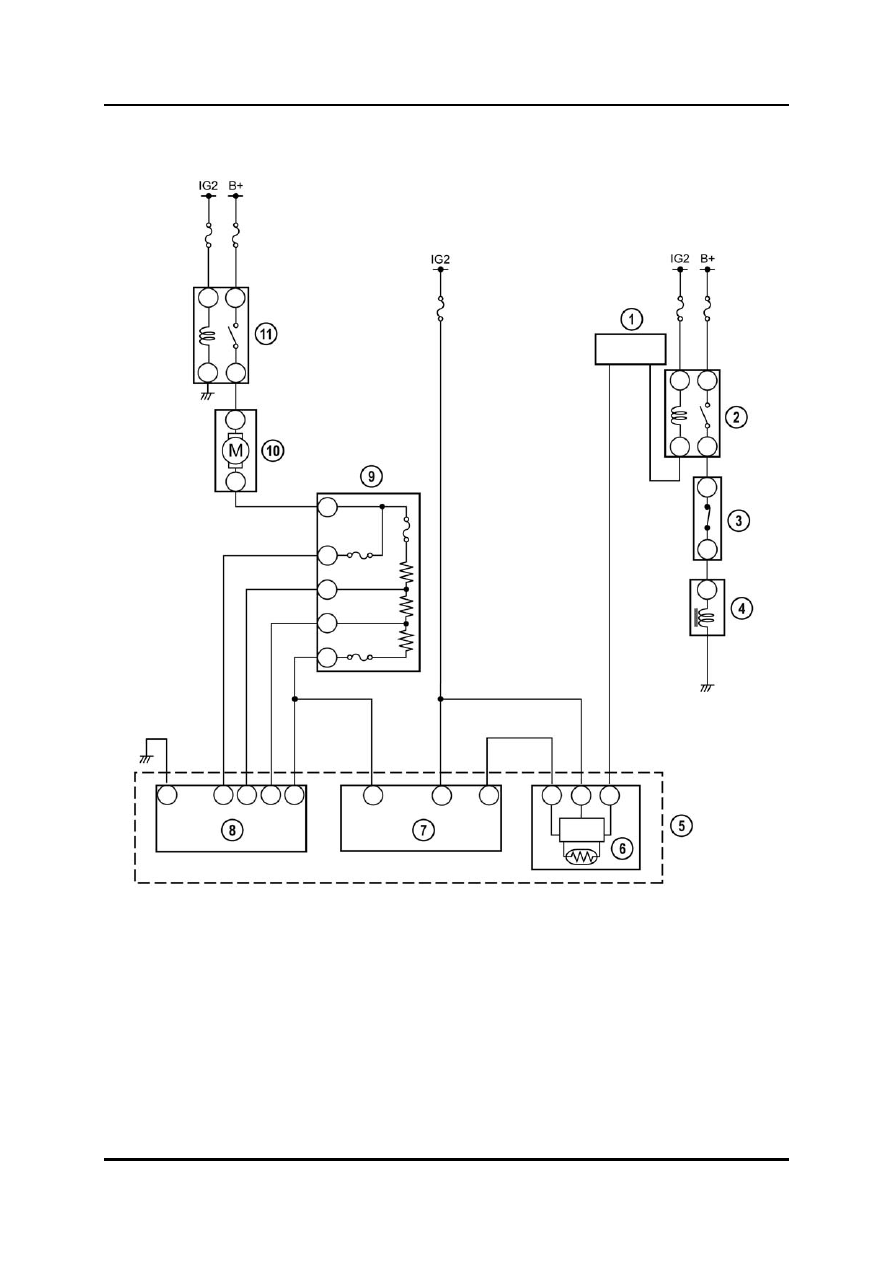

Электрическая схема



BT-50_07004



1 PCM

7 Переключатель режимов системы

2  Реле системы кондиционирования

  воздушного кондиционирования

3  Датчик давления хладагента 8

Переключатель вентилятора

4  Электромагнитная муфта 9

Резистор вентилятора обдува

5  Блок управления микроклиматом 10

Электродвигатель вентилятора обдува

6  Усилитель / Термовыключатель

11  Реле вентилятора обдува

  воздушного кондиционирования





  (включая датчик температуры





  испарителя)



Обучение обслуживанию BT-50

07-5

Система управления HVAC

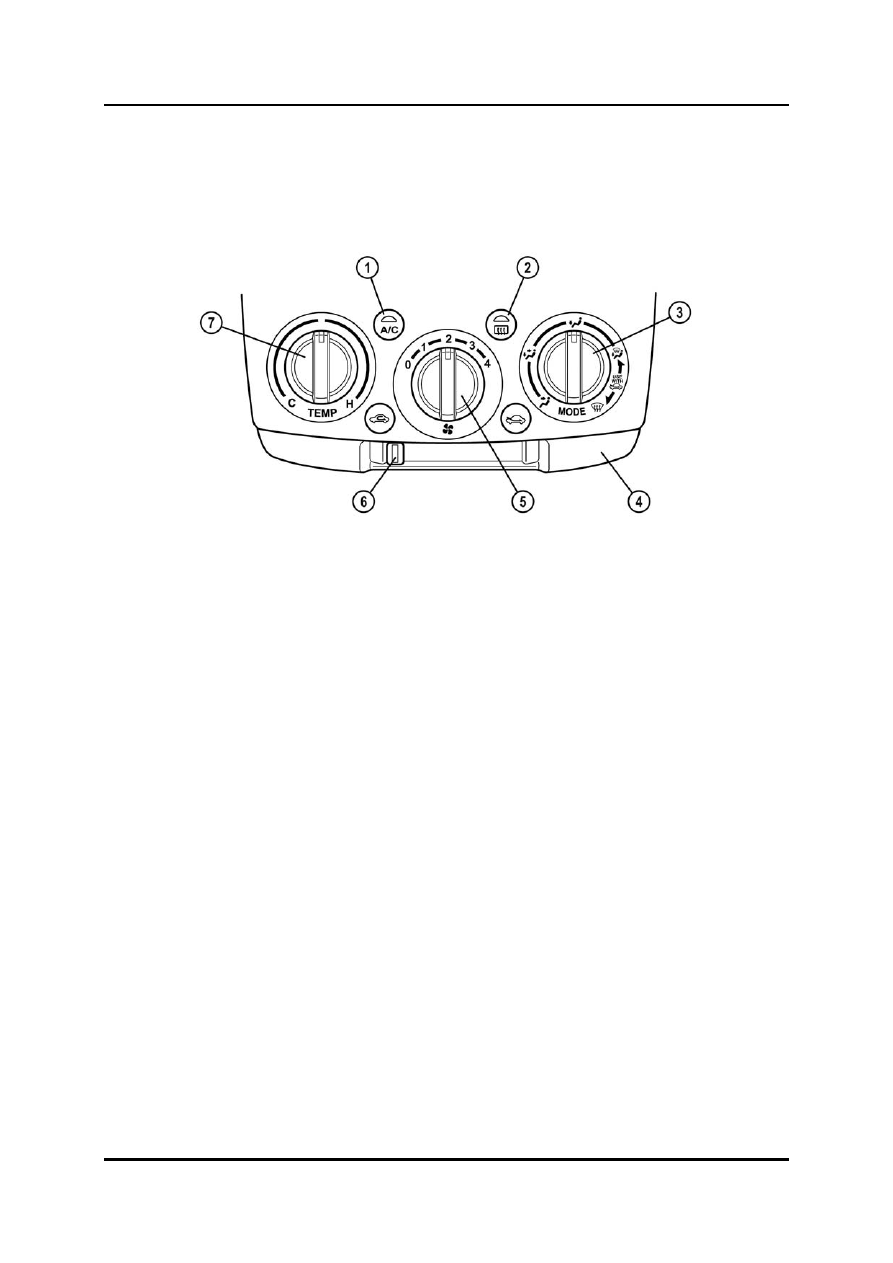

Блок системы управления микроклиматом

•

Внедрён заново сконструированный управляемый по кабелю блок системы
управления микроклиматом.





BT-50_07005



1  Переключатель режимов системы

4  Блок управления микроклиматом

  воздушного кондиционирования 5

Переключатель вентилятора

2  Переключатель режимов обдува

6  Ручка регулировки

  заднего стекла

  рециркуляции/наружного воздуха

3  Переключатель режимов циркуляции

7  Шкала регулятора температуры

  потоков воздуха





07-6

Обучение обслуживанию BT-50

Удерживающие системы

Надувные подуши безопасности

Система надувных подушек безопасности

Общие характеристики

•

Система надувных подушек безопасности модели BT-50 имеет следующие новые
характеристики:

–

Боковые надувные подушки безопасности встроены в спинки передних сидений
(в зависимости от класса) *

1)



–

Датчики боковых надувных подушек безопасности установлены на дверных
порогах

–

Модуль управления SAS (Sophisticated Airbag Sensor = высокочувствительный
датчик надувной подушки безопасности) с усовершенствованной системой OBD

–

Преднатяжители ремней безопасности реечного типа, регулируемые по высоте
на передних сиденьях версии DBL Cab *

1)



*

1)

 Аналогично модели MX-5 (NC)


ПРИМ: Дополнительную информацию можно найти в Учебном руководстве «B-Series»

(NMT-005), «MX-5» (NMT-008) и «Система подушек и ремней безопасности»
(CT-L1003).



Обучение обслуживанию BT-50

08-1

Надувные подуши безопасности

Удерживающие системы

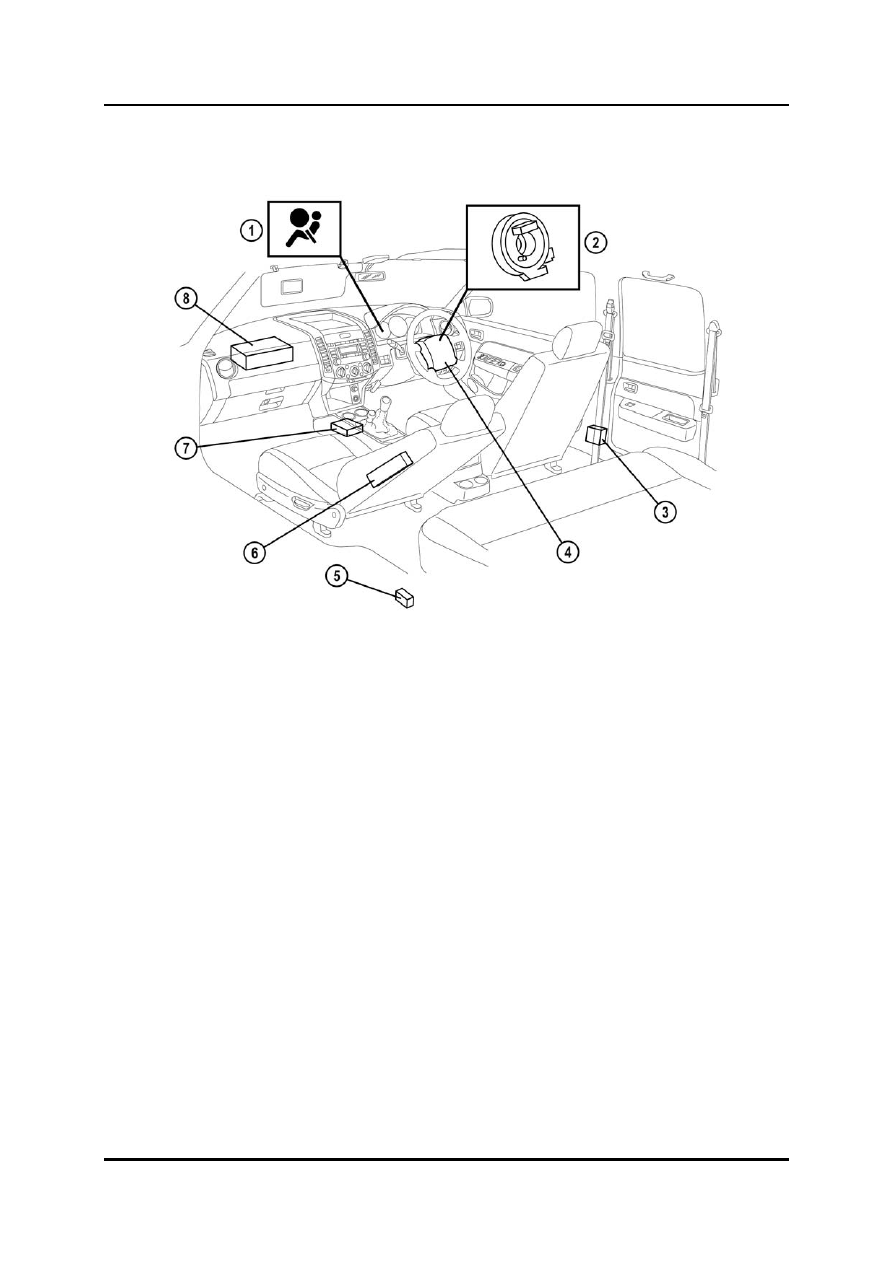

Расположение деталей





BT-50_08001



1  Предупредительная световая

сигнализация системы надувных
подушек безопасности

5  Датчик боковой надувной подушки

безопасности

2  Часовая пружина 6

Модуль боковой надувной подушки
безопасности

3  Преднатяжитель ремня безопасности 7

Модуль управления SAS

4  Модуль надувной подушки

безопасности со стороны водителя

8  Модуль надувной подушки

безопасности со стороны пассажира



08-2

Обучение обслуживанию BT-50
