Двигатель WL-C

Система управления

•

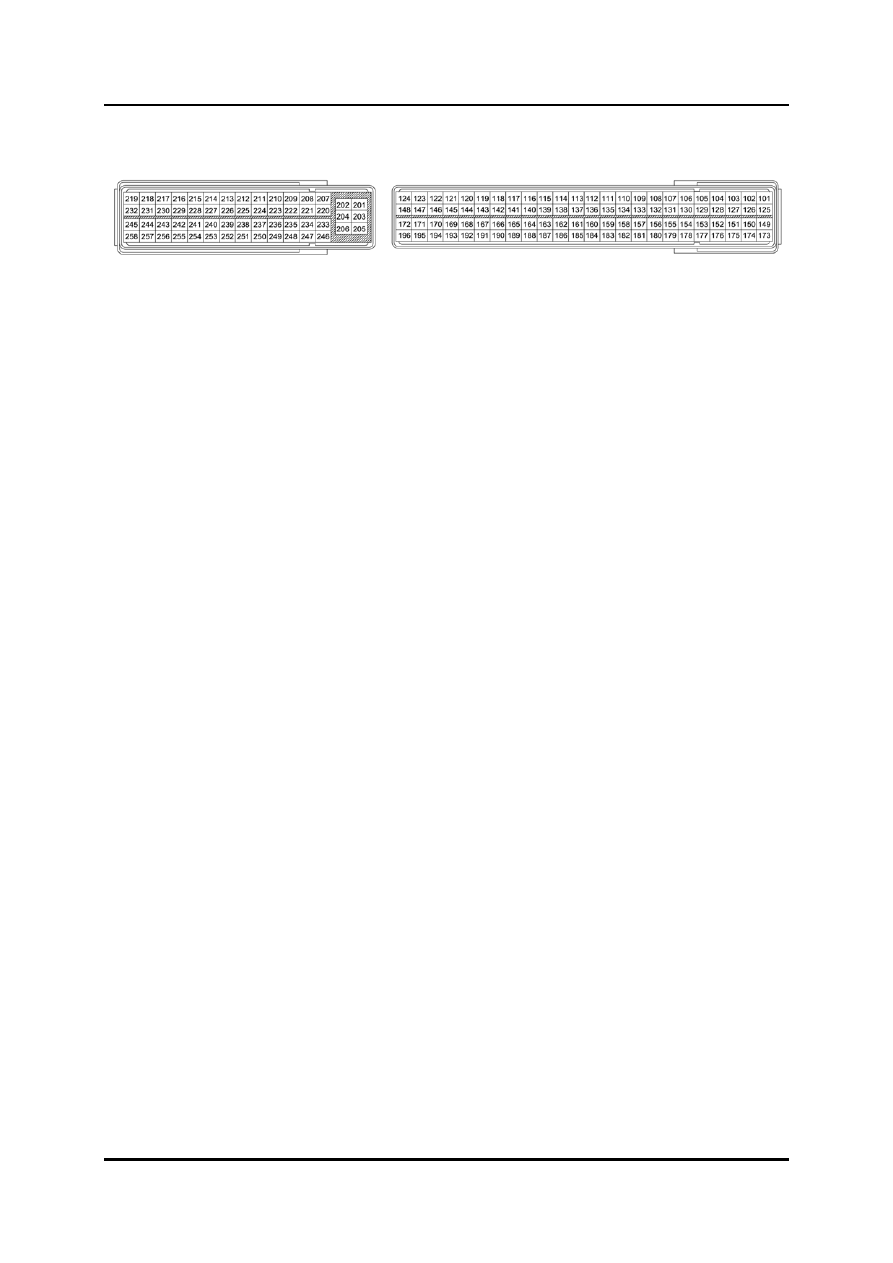

PCM имеет два разъёма, которые содержат в сумме 154 контакта.



BT-50_01041


•

Аналогично другим современным моделям, PCM теперь позволяет выполнять при
помощи M-MDS следующие функции программирования:

–

Установку программируемого модуля (для замены PCM)

–

Перепрограммирование модуля (для обновления калибровки программного
обеспечения)

–

Программирование параметров (для ввода коэффициентов коррекции
форсунок)

–

Заводские данные (для обновления заводских данных)

–

Сброс данных в исходное состояние (PCM и датчика MAF)

–

Определение состояния MAF (для адаптации состояния датчика MAF к PCM)


ПРИМ: При замене PCM необходимо следовать определённым методикам (обратитесь

к главе «техническое обслуживание и ремонт»).


Управление отключением системы воздушного кондиционирования

•

При следующих режимах работы двигателя PCM отключает реле A/C, чтобы
улучшить управляемость:

–

На некоторое время, если угол раскрытия акселератора составляет 87,5 % или
более.

–

Перманентно, если ECT выше 113 °C, пока температура не упадёт ниже 110 °C.




Обучение обслуживанию BT-50

01-49

Система управления

Двигатель WL-C

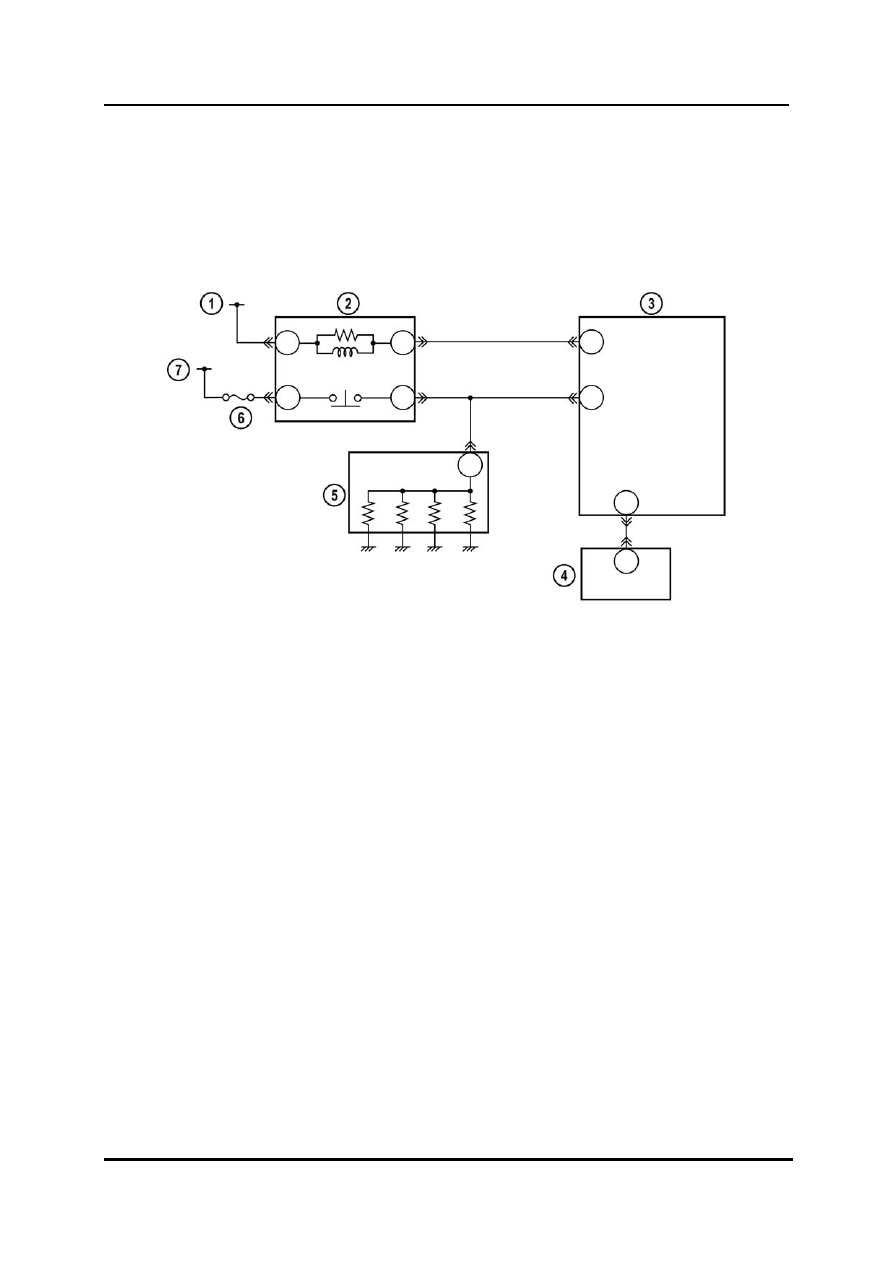

Реле свечей предпускового подогрева

•

Реле свечей предпускового подогрева имеет линию обратной связи с PCM, чтобы
сделать возможным обнаружение отказа. PCM управляет реле свечей
предпускового подогрева максимально в течение 120 сек при температуре
охлаждающей жидкости двигателя ниже 32 °C.





BT-50_01038



1  От главного реле 5

Свечи предпускового подогрева

2  Реле свечей предпускового подогрева 6

Плавкий предохранитель цепи свечей
предпускового подогрева

3 PCM

7 От аккумуляторной батареи

4  Световой индикатор предпускового

подогрева (IC)





01-50

Обучение обслуживанию BT-50

Двигатель WL-C

Система управления

Бортовая система диагностики

Общие характеристики

•

Система OBD (On-Board Diagnostic = бортовая диагностики) состоит из следующих
функций:

–

MIL

–

Самотестирования

–

Контроля PID

–

Имитационной проверки


Индикатор неисправности

•

MIL находится на IC. Он загорается, если система OBD обнаружила
неисправность, связанную с выбросами. В этом случае в PCM запоминается
соответствующий DTC. Световой индикатор свечей предпускового подогрева не
имеет функции указания какой-либо обнаруженной неисправности, как в модели
B-Series.


Самотестирование

•

Функция самотестирования позволяет считывать из PCM коды DTC. Для этого
подключите M-MDS к DLC-2 автомобиля и выберите опцию ToolboxÆSelf
TestÆModulesÆPCMÆRetrieve CMDTCs (Панель инструментовÆ
СамотестированиеÆМодулиÆ PCMÆИзвлечь коды CMDTC).

•

Дополнительно можно выполнить самотестирование KOEO (Key On, Engine Off =
ключ вставлен, двигатель выключен) и самотсетирование KOER (Key On, Engine
Running = ключ вставлен, двигатель работает). Для этого подключите M-MDS к
DLC-2 автомобиля и выберите опцию ToolboxÆSelf TestÆModulesÆPCMÆ
KOEO/KOER On Demand Self Test(Панель инструментовÆСамотестированиеÆ
МодулиÆ PCMÆСамотестирование по требованию KOEO/KOER).


ПРИМ: Функцию самотестирования нельзя выполнить с использованием DLC-1.




Обучение обслуживанию BT-50

01-51

Система управления

Двигатель WL-C

Контроль PID

•

Функция контроля PID позволяет контролировать параметры PID модуля PCM. Для
этого подключите к автомобилю M-MDS и выберите опцию ToolboxÆDataloggerÆ
ModulesÆPCM (Панель инструментовÆРегистратор данныхÆ МодулиÆPCM).



PID

Описание

Ед./Состояние

AAT

Температура окружающего воздуха

°C

AC_REQ

Сигнал запроса A/C

ВЫКЛ/ВКЛ

ACCS

Реле A/C

ВЫКЛ/ВКЛ

APP

Положение педали акселератора

%
%

В

%

В

ARPMDES

Целевая частота вращения колен. вала двигателя

об/мин

Па

В

BOO

Выключатель тормоза

ВЫКЛ/ВКЛ

CPP

Датчик положения педали сцепления

ВЫКЛ/ВКЛ

DTCCNT

Подсчёт DTC

—

°C

В

EGRV2

Электромагнитный клапан управления EGR

ВЫКЛ/ВКЛ

A

%

FIP_SCV

Клапан дозировки топлива

A

FLT

Температура топлива

°C

FRP

Давление в топливной магистрали

Па

GP_LMP

Световой индикатор предпускового подогрева

ВЫКЛ/ВКЛ

GPC

Реле свечей предпускового подогрева

ВЫКЛ/ВКЛ

IASV

Электромагнитный клапан ISV (половинный)

ВЫКЛ/ВКЛ

IASV2

Электромагнитный клапан ISV (полный)

ВЫКЛ/ВКЛ

°C

В

INGEAR

Состояние с нагрузкой/без нагрузки

ВЫКЛ/ВКЛ

IVS

Выключатель холостого хода

Х.ход ВЫКЛ/Х.ход

LOAD

Нагрузка двигателя

%

BT-50_T01010a

Управление подачей насоса высокого давления

FIP_FL

IAT

Температура всасываемого воздуха (Датчик IAT №1)

BARO

Барометрическое давление

ECT

Тмепература охлаждающей жидкости двигателя

Датчик №1 положения педали акселератора

APP1

APP2

Датчик №2 положения педали акселератора
