Mazda BT-50. Руководство - часть 6





Двигатель WL-C

Механическая часть

Головка блока цилиндров

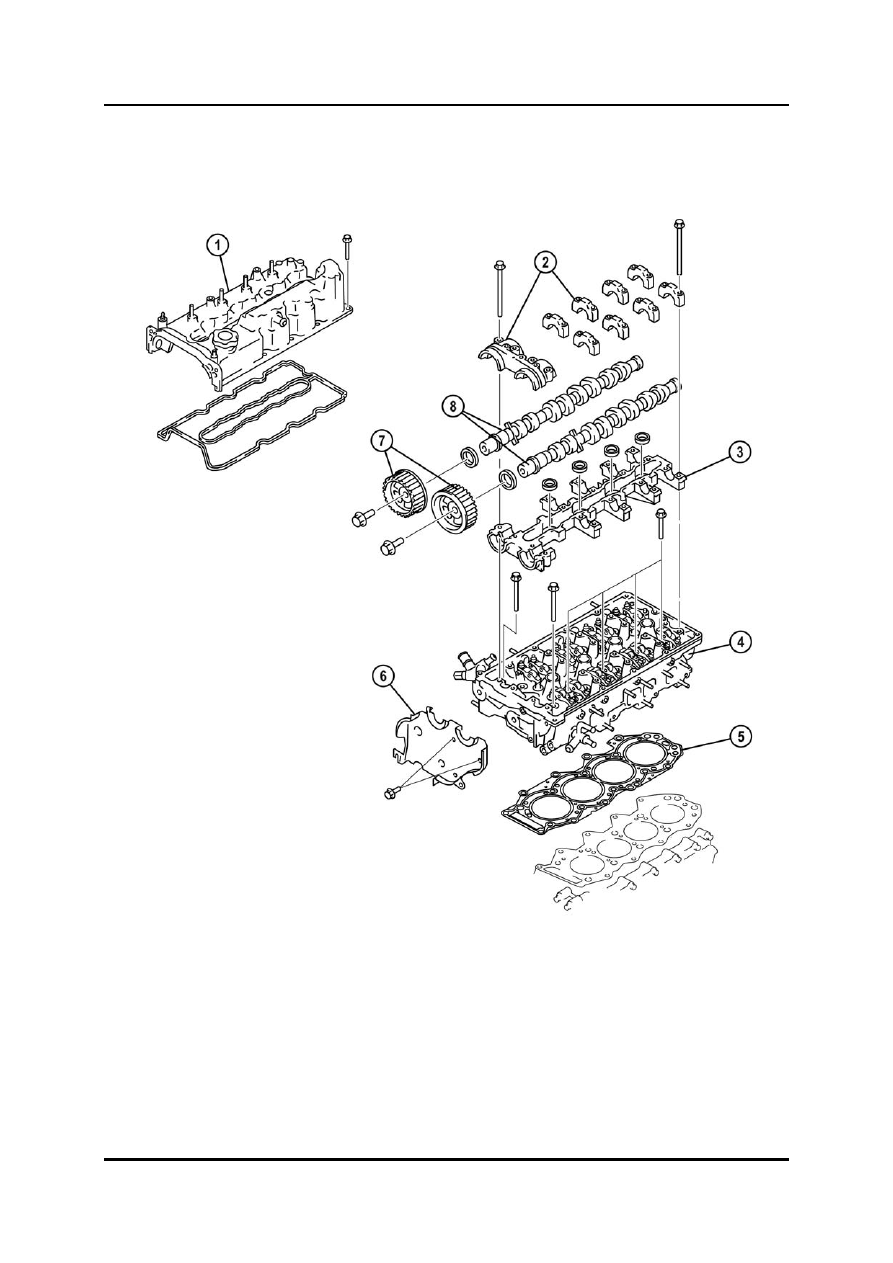

Расположение деталей



BT-50_01007



1  Крышка головки блока цилиндров 4

Головка блока цилиндров

2  Колпачки подшипников верхнего

5  Прокладка головки блока цилиндров

  распределительного вала 6

Уплотнительная пластина

3  Корпус подшипников нижнего

7  Шкив распределительного вала

  распределительного вала с

8  Распределительный вал



  уплотнительными кольцами форсунок







Обучение обслуживанию BT-50

01-5

Механическая часть

Двигатель WL-C

•

Головка блока цилиндров и плавающая крышка головки блока цилиндров сделаны
из алюминиевого сплава.

•

Стальная слоистая прокладка головки блока цилиндров имеется трёх разных
толщин, в зависимости от выступа цилиндра. Прокладка маркируется
соответствующим образом (обратитесь к W/M двигателя).

•

Распределительные валы поддерживаются в отдельном корпусе подшипников,
который имеется в виде отдельной запасной детали.

•

Для смазки рабочих выступов кулачков, подшипников / цапф и коромысел
клапанов распределительные валы сделаны полыми и имеют отверстия для масла
в каждой точке смазывания.

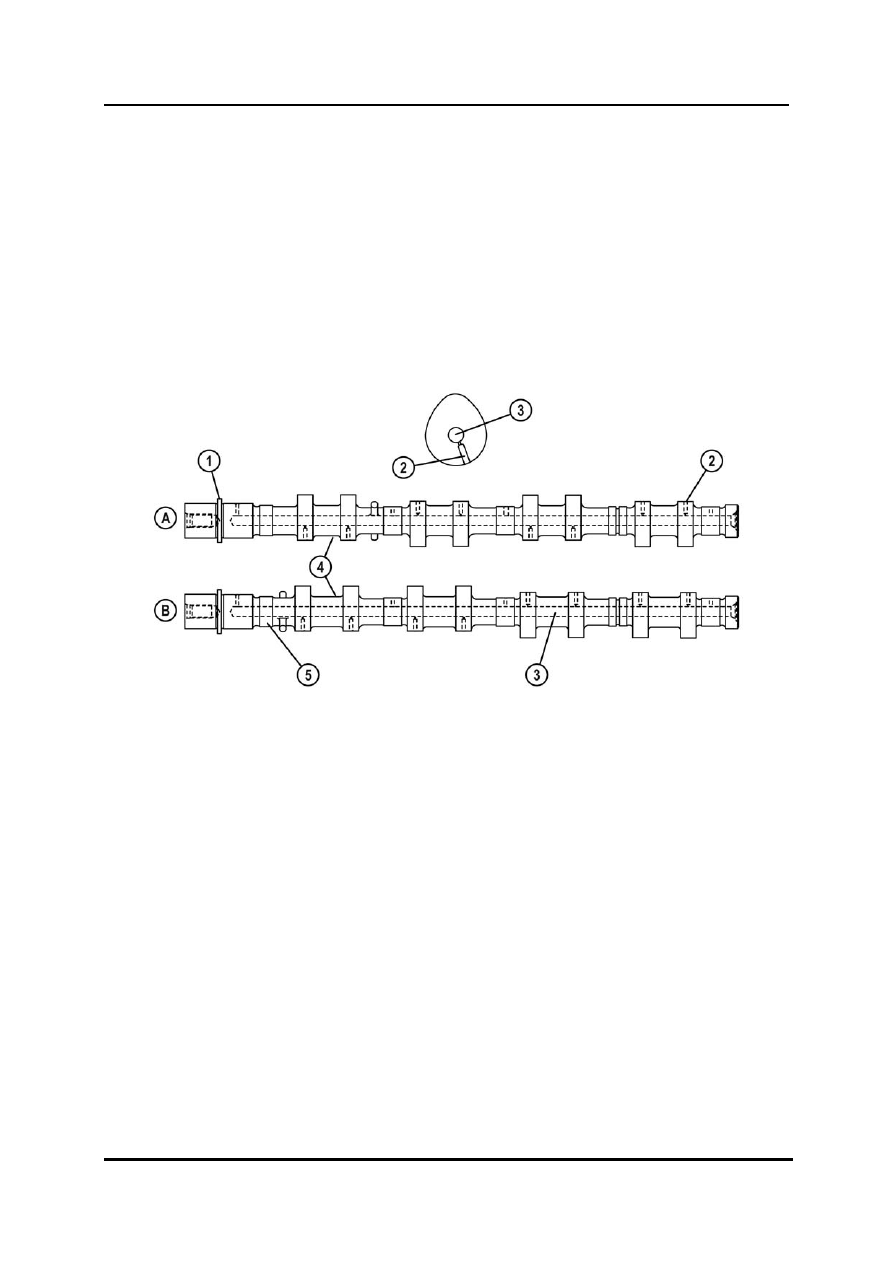

BT-50_01008



A  Выпускной распределительный вал 3

Канал для масла

B  Впускной распределительный вал 4

Местоположение цилиндра №1

1  Утолщение подшипника силы тяги 5

Поверхность шестигранной формы

2  Отверстие для масла




ПРИМ: Поверхность головки блока цилиндров не должна механически

обрабатываться. При необходимости головка блока цилиндров должна
заменяться (обратитесь к W/M двигателя).



01-6

Обучение обслуживанию BT-50

Двигатель WL-C

Механическая часть

Механизм газораспределения
•

Клапанный механизм включает в себя косозубую шестерню и ремень
газораспределительного механизма.

•

Ремень газораспределительного механизма приводит в действие два
распределительных вала и регулируется автонатяжителем.

•

Регулируемые роликовые коромысла были внедрены, чтобы снизить трение между
рабочим выступом распределительного вала и коромыслом, что уменьшает
механические потери двигателя.

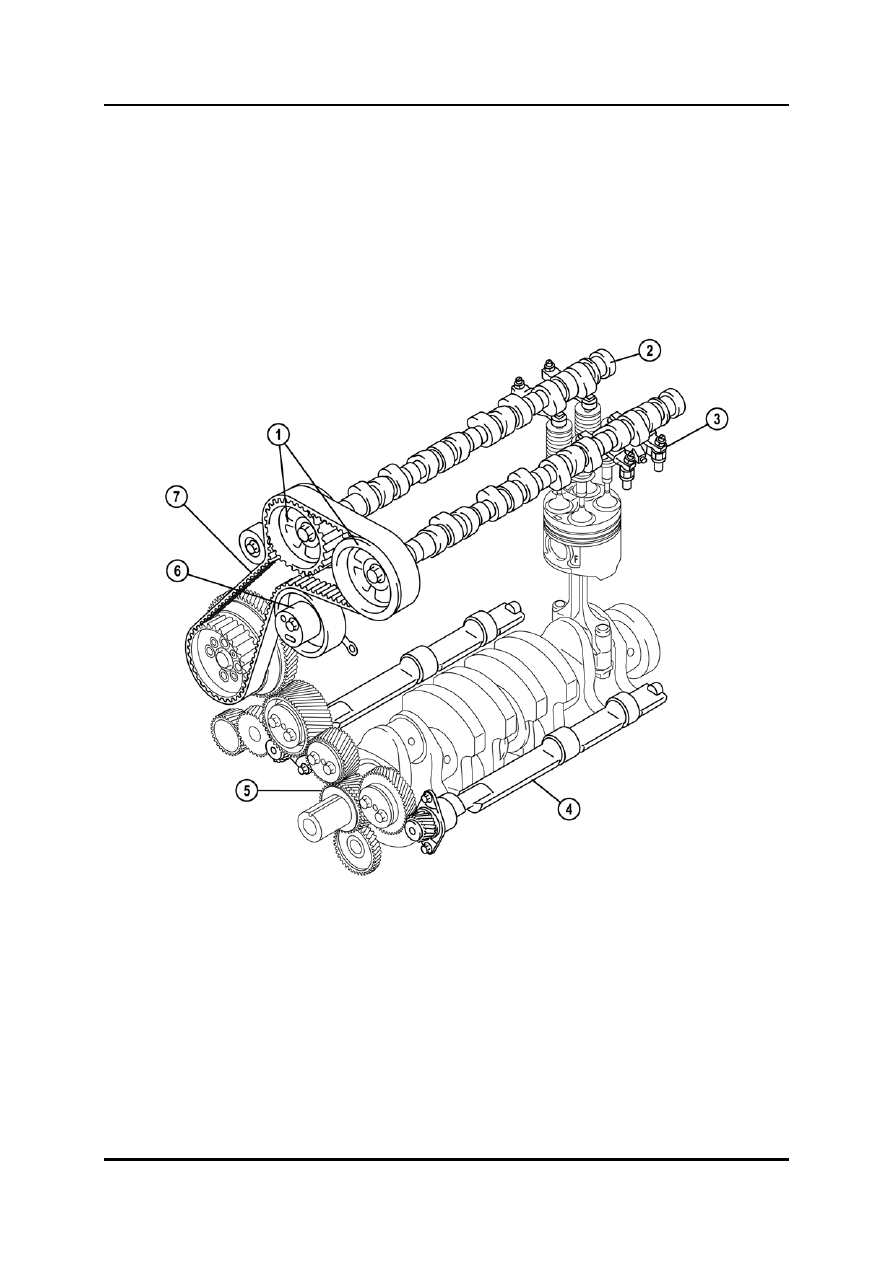

BT-50_01009



1  Шкив распределительного вала 5

Косозубая шестерня

2  Распределительный вал 6

Автоматическое натяжное устройство
распределительного механизма

3  Коромысло 7

Ремень газораспределительного
механизма

4  Вал системы уравновешивания




ПРИМ: Конструкция косозубых шестерней и процедура их регулировки такие же, как в

двигателе WLT-3 (обратитесь к W/M двигателя).

Обучение обслуживанию BT-50

01-7

Механическая часть

Двигатель WL-C

Регулировка клапанного зазора

•

Клапанный зазор измеряется между роликом рабочим выступом кулачка.


ОСТОРОЖНО:  Для ослабления контргайки регулировочного винта рабочий выступ

кулачка должен сильно упираться в коромысло, как показано на
рисунке ниже. Иначе можно повредить зубец коромысла.

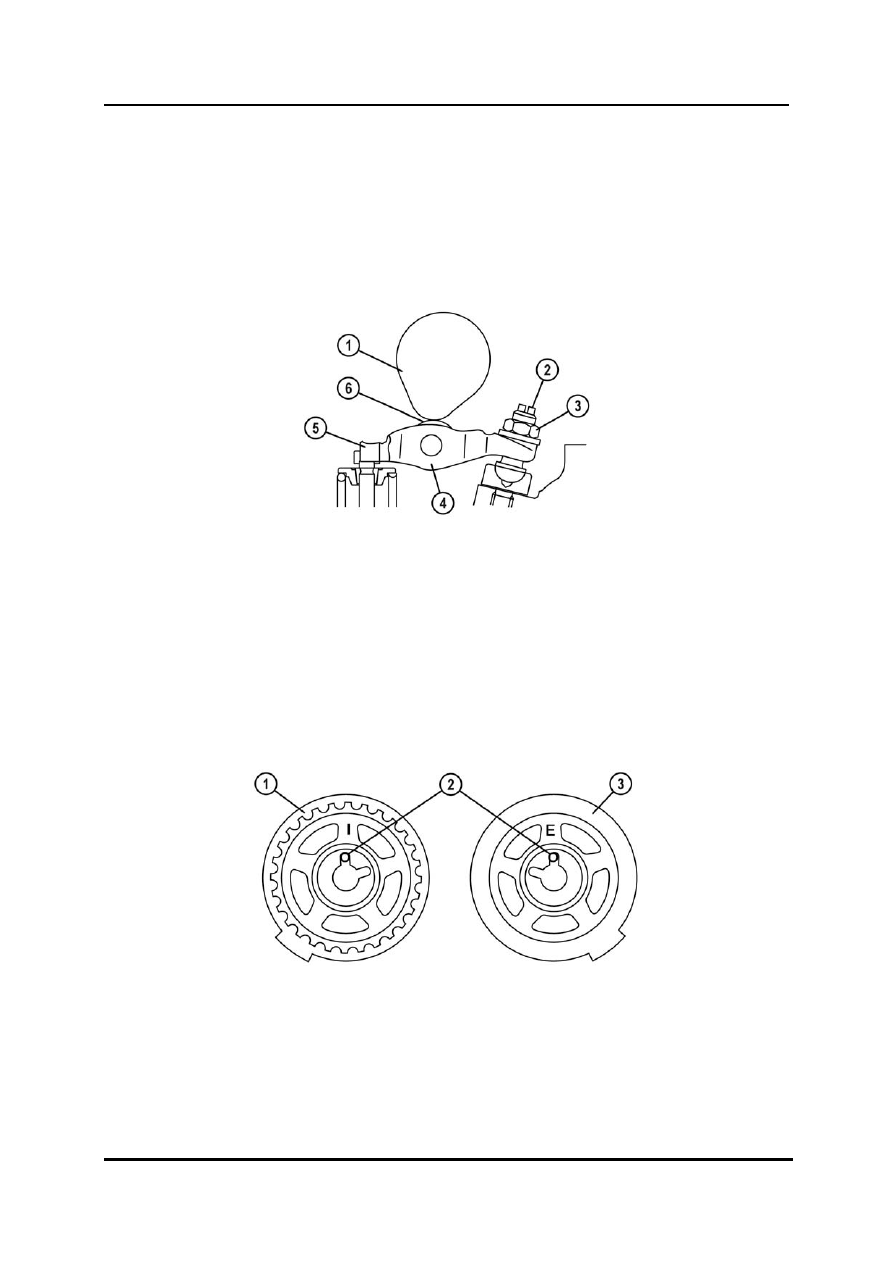

BT-50_01010



1  Рабочий выступ кулачка 4

Коромысло

2  Регулировочный винт 5

Зубец

3  Контргайка 6

Ролик


Шкивы распределительных валов

•

Шкивы впускного и выпускного распределительных валов одинаковы. Они
фиксируются на распределительном валу штифтами и должны устанавливаться
так, как показано на рисунке ниже.





BT-50_01011



1  Шкив распределительного вала со

стороны впуска

3  Шкив распределительного вала со

стороны выпуска

2  Штифт



01-8

Обучение обслуживанию BT-50
