ОБУЧЕНИЕ ОБСЛУЖИВАНИЮ TRIBUTE

ОБОГРЕВАТЕЛЬ И AC



ПРИНЦИП РАБОТЫ ВОЗДУШНОГО КОНДИЦИОНИРОВАНИЯ

•  Система хладагента – это зафиксированная дроссельная трубка с циклической

работой от сцепления.

•  Система хладагента включает компрессор, управляемый реле циклирования.
•  Реле циклирования считывает давление сердцевины испарителя для

управления работой компрессора.

•  Предохранительный клапан компрессора устанавливается в коллекторе и в

патрубке в сборе для защиты системы хладагента от избыточного высокого
давления хладагента.

•  Фиксированная диафрагма сердцевины испарителя устанавливается в линии

между конденсатором и испарителем для измерения количества жидкого
хладагента в сердцевине испарителя.


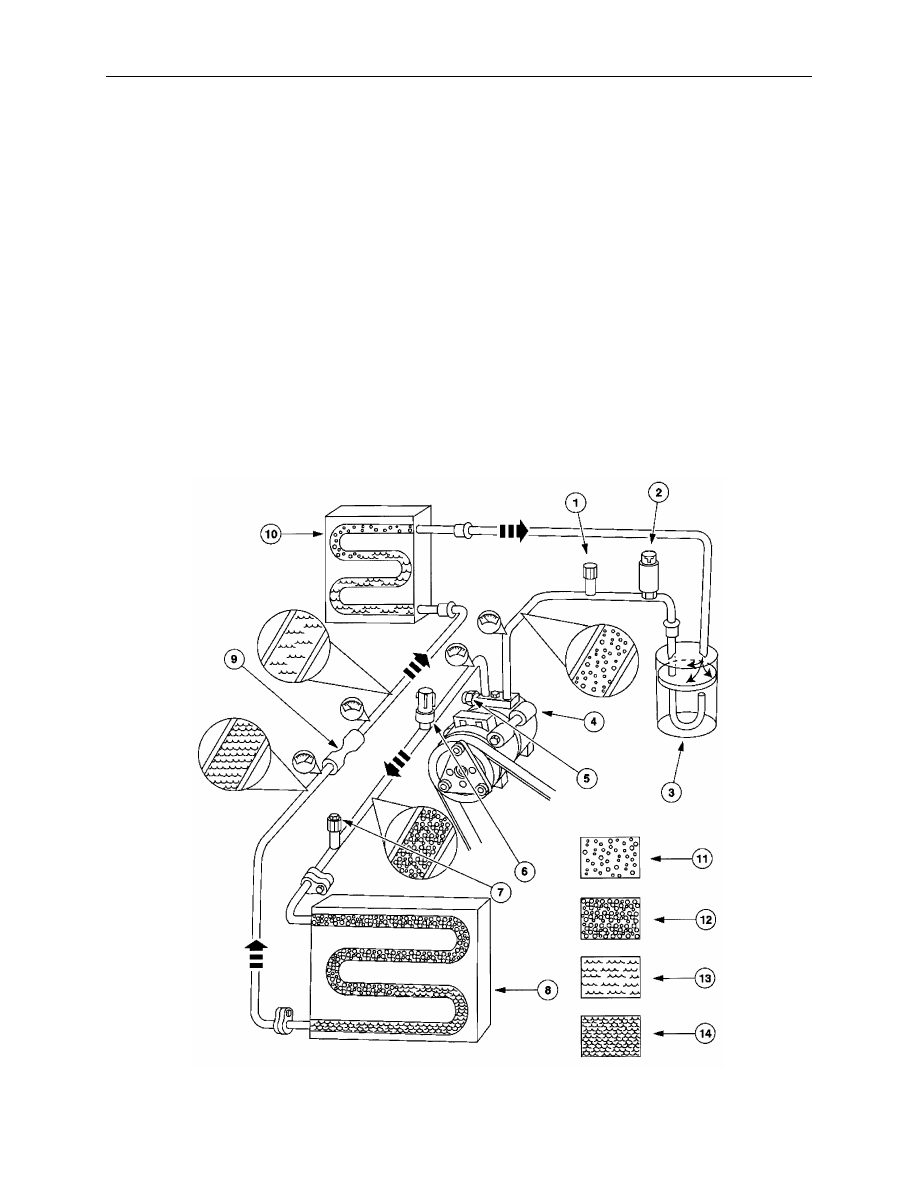

СИСТЕМА РЕГУЛИРОВАНИЯ ПОТОКА ХЛАДАГЕНТА




U-7

ОБУЧЕНИЕ ОБСЛУЖИВАНИЮ TRIBUTE

ОБОГРЕВАТЕЛЬ И AC



ДИАФРАГМА СЕРДЦЕВИНЫ ИСПАРИТЕЛЯ A/C


•  Диафрагма сердцевины испарителя A/C имеет следующие характеристики:



¾



Диаметр диафрагмы 1,25 мм (0,052 дюйма)


¾



Диафрагма расположена в линии между конденсатором и
испарителем


¾



Изменяет жидкий хладагент высокого давления в жидкость низкого
давления


¾



Сетчатые фильтры расположены на входном и выходном концах
корпуса диафрагмы



•  Входной сетчатый фильтр действует как сито относительно жидкого

хладагента, протекающего через диафрагму сердцевины испарителя A/C.

•  Уплотнения с уплотнительными кольцами в диафрагме сердцевины

испарителя A/C предотвращают от обхода диафрагмы сердцевины испарителя
A/C жидким хладагентом.

•  Диафрагма сердцевины испарителя A/C ремонту не подлежит. Следует

устанавливать новую диафрагму сердцевины испарителя A/C .

•  Монтаж новой диафрагмы сердцевины испарителя A/C требуется в том случае,

когда производится монтаж нового компрессора A/C.



Замена диафрагмы сердцевины испарителя A/C

Демонтаж

•  Введите специальный инструмент в диафрагму сердцевины испарителя A/C.



U-8

ОБУЧЕНИЕ ОБСЛУЖИВАНИЮ TRIBUTE

ОБОГРЕВАТЕЛЬ И AC


•  Удерживайте Т-образную рукоятку специального инструмента неподвижно и

поворачивайте корпус специального инструмента для удаления диафрагмы
сердцевины испарителя A/C.


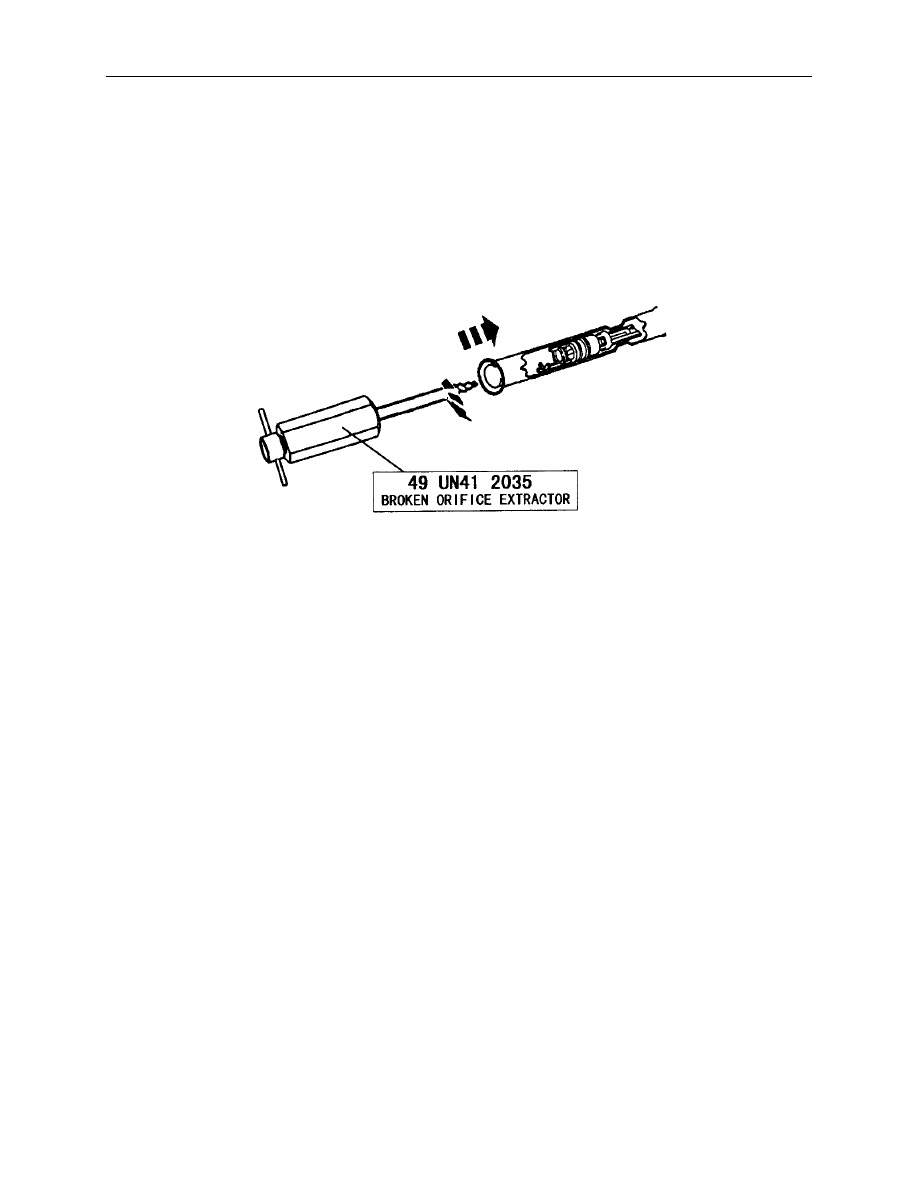

•  Если диафрагма сердцевины испарителя A/C сломана, ввинтите конец

специального инструмента в сломанную диафрагму сердцевины испарителя
A/C.







•  Удерживайте Т-образную рукоятку специального инструмента неподвижно и

поворачивайте корпус специального инструмента для удаления диафрагмы
сердцевины испарителя A/C.



Монтаж

•  Смажьте и установите уплотнения с уплотнительными кольцами в диафрагму

сердцевины испарителя A/C.



•  Используйте компрессорное масло PAG YN-12-C или его эквивалент.

•  Установите диафрагму сердцевины испарителя A/C в специальный

инструмент.


•  Используя специальный инструмент 49 UN 41 2034, вставьте диафрагму

сердцевины испарителя A/C в линию между конденсатором и испарителем до
её посадки.



U-9

ОБУЧЕНИЕ ОБСЛУЖИВАНИЮ TRIBUTE

ОБОГРЕВАТЕЛЬ И AC

АККУМУЛЯТОР ВСАСЫВАНИЯ И СУШИЛКА

•  Установка нового аккумулятора всасывания не является необходимостью при

ремонте системы воздушного кондиционирования за исключением тех случаев,
когда становится очевидным загрязнение системы из-за неисправного
компрессора А/С или повреждения аккумулятора всасывания.

•  Аккумулятор всасывания устанавливается между выходом испарителя A/C и

стороной входа всасывания компрессора A/C.

•  После попадания во вход аккумулятора всасывания хладагент с маслом

входит в соприкосновение с установленным внутри куполом и стекает вниз на
дно корпуса.

•   Спускное отверстие для масла небольшого диаметра на нижней стороне

возвратной паровой трубки позволяет скопившемуся тяжелому жидкому
хладагенту и смеси масла снова попасть в линию всасывания компрессора с
контролируемой скоростью.

•   После того, как тяжелая смесь пройдет отверстие небольшого диаметра, у

него появляется второй шанс для испарения и рециркуляции через компрессор
A/C, не подвергая компрессор опасности повреждения из-за препятствий
продвижению.

•  Мелкоячеистый сетчатый фильтр плотно устанавливается вокруг нижней

стороны обратной паровой трубки для фильтрации загрязняющих частиц
системы хладагента.

•  Мешочек сиккатива устанавливается внутри корпуса для поглощения

влажности в системе хладагента.

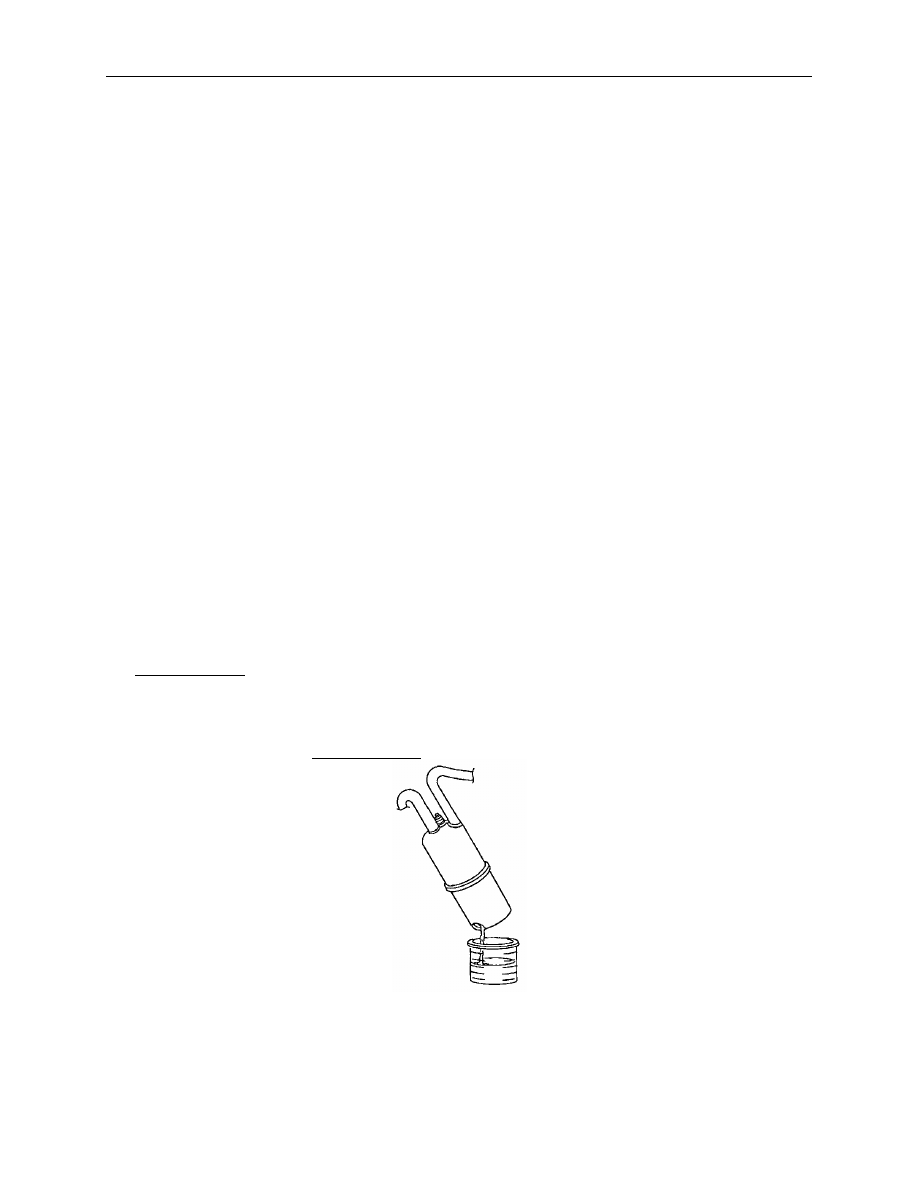

•  Примечание

В случае потребности замены аккумулятора всасывания/сушилки масло
должно быть слито путем просверливания двух больших отверстий. При
установке нового аккумулятора всасывания добавьте слитое количество масла
плюс дополнительно 60 мл масла.
