ОБУЧЕНИЕ ОБСЛУЖИВАНИЮ TRIBUTE

ОБОГРЕВАТЕЛЬ И AC

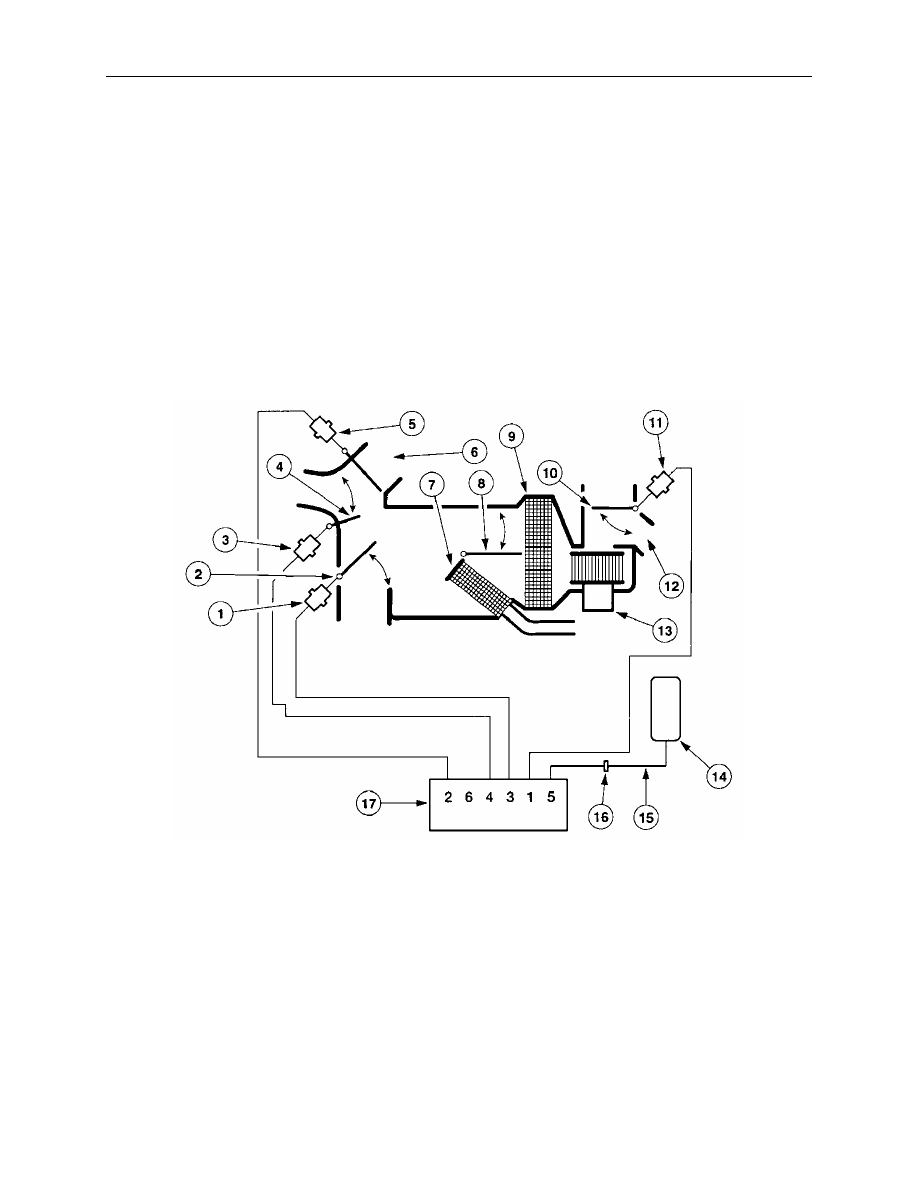

РАСПРЕДЕЛЕНИЕ ПОТОКОВ ВОЗДУХА



•  Распределение потоков воздуха в автомобиле определяется положением

функционального селекторного переключателя и положением (вакуумного)
выключателя вентилятора обдува.

•  Заслонки регулировки потоков воздуха используются для направления потока воздуха

в пределах корпуса испарителя и обогревателя.

•  Приводы управления вакуумом используются для позиционирования этих заслонок

регулирования потоков воздуха.

•  Система распределения воздуха предназначается для обеспечения потока воздуха от

форсунки обогрева стекла, если ни к одному из приводов управления вакуумом не
подводится вакуум.

•  Это выполняется для предотвращения ситуации, когда невозможно получить обогрев

стекла из-за утечки вакуума в системе.







1

Привод управления вакуумом – (заслонка потока 10  Входная заслонка для наружного воздуха



воздуха к подножке ног) 11

Привод управления вакуумом– (входная

2

Заслонка потока воздуха к полу



дверь наружного воздуха)

3

Привод управления вакуумом – (заслонка потока 12  Отверстие для рециркуляции воздуха



воздуха для вентиляции панели) 13

Электродвигатель вентилятора с обдувом

4

Поток воздуха для вентиляции панели 14

Вакуумный резервуар A/С

5

Привод управления вакуумом – (заслонка потока 15  К впускному коллектору двигателя



воздуха для обогрева стекла) 16

Вакуумный перепускной клапан A/C

6

Заслонка потока воздуха для обогрева стекла 17

Вентиляционный функциональный

7

Сердечник обогревателя



селекторный переключатель и выключатель

8

Заслонка регулировки температуры воздуха



вентилятора с обдувом

9

Сердечник испарителя





U-3

ОБУЧЕНИЕ ОБСЛУЖИВАНИЮ TRIBUTE

ОБОГРЕВАТЕЛЬ И AC

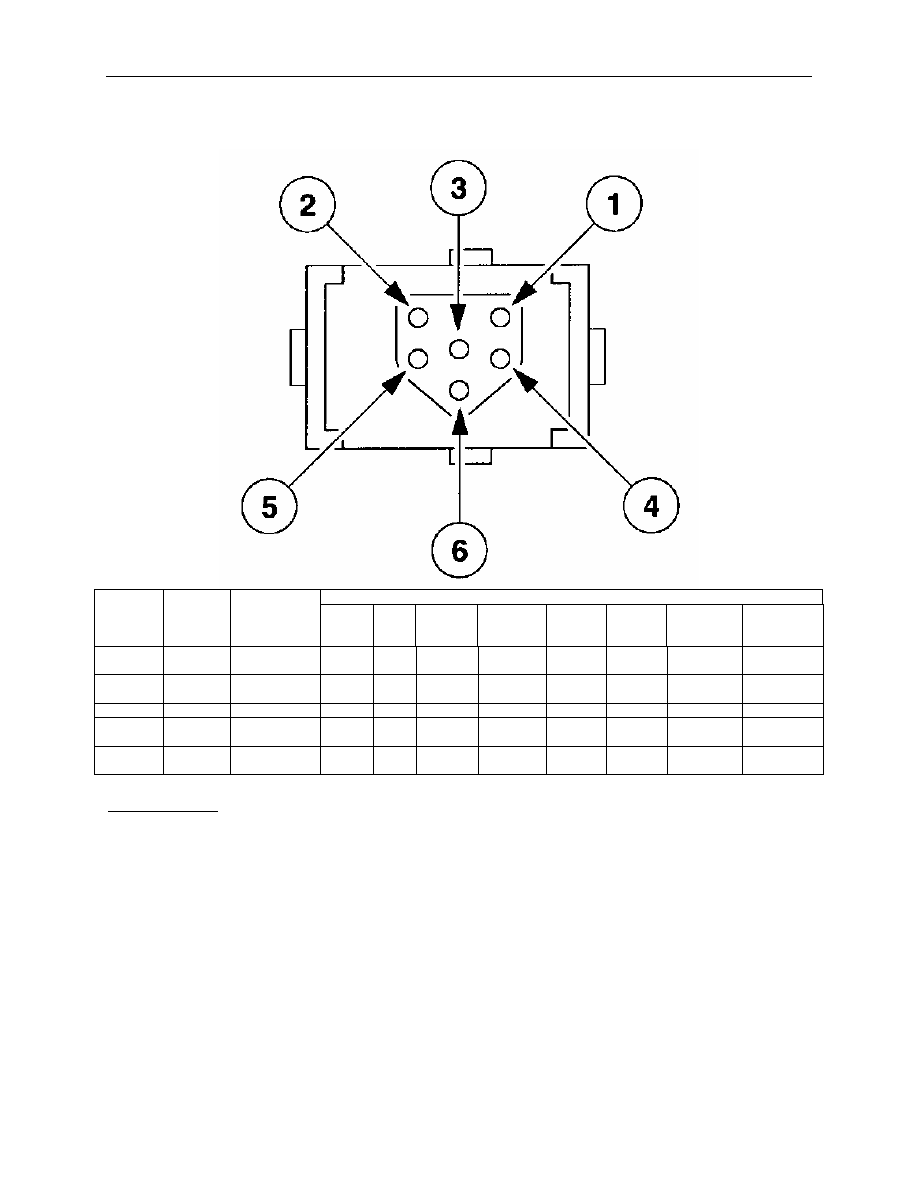

ВАКУУМНЫЙ СОЕДИНИТЕЛЬ ФУНКЦИОНАЛЬНОГО СЕЛЕКТОРНОГО
ПЕРЕКЛЮЧАТЕЛЯ



Положение функционального селекторного переключателя

Порт

переклю

чения

Цвет

Назначение

Макс.

A/C

A/C

Панель

Пол/

Панель

OFF

(выкл.)

Пол

Пол/

Обогрев

стекла

Обогрев

стекла

1

Белый

Рецирк./

Свежий

V NV NV  NV

V  NV

V

V

2

Желтый

Обогрев

стекла

V V  V

V

V  V

NV

NV

3

Красный

Пол NV

NV

NV V  V V  V

NV

4

Оранже-

вый

Панель/

Пол

V V  V

V  NV  NV  NV

NV

5

Черный

Вакуумный

источник

V V  V

V

V  V

V

V



Примечание:
Установка по умолчанию утечки вакуума и детектирование утечки
В случае утечки вакуума в контуре регулировки вакуума весь воздушный поток
направится к выходам обогрева стекла в соответствии с установкой по умолчанию
утечки.
¾

  Если данная ситуация имеет место только во время ускорения, это указывает

на небольшую утечку.

¾

  Если данная ситуация существует постоянно, это указывает на значительную

утечку.

¾

  Если данная ситуация возникает только при выборе специальных функций, это

указывает, что утечка имеет место только в части вакуумного контура.

U-4

ОБУЧЕНИЕ ОБСЛУЖИВАНИЮ TRIBUTE

ОБОГРЕВАТЕЛЬ И AC

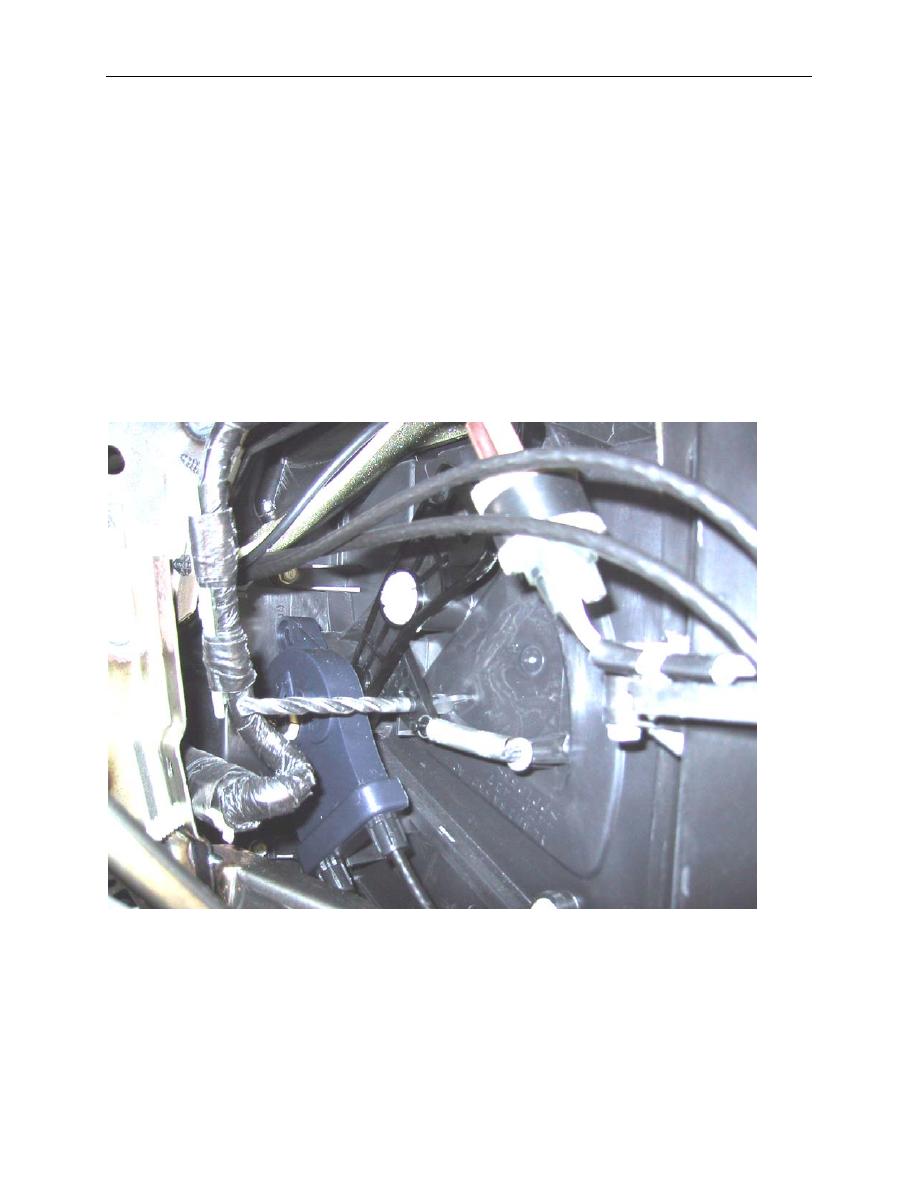

Центрирование смесительной заслонки регулировки температуры воздуха

•  Если кабель от датчика регулировки температуры воздуха из-за ремонта

отсоединяется от смесительной заслонки регулировки воздуха, прежде, чем
снова устанавливать кабель, позаботьтесь о том, чтобы сцентрировать рычаг
смесительной заслонки с корпусом.


•  Если центрирование смесительной заслонки для регулировки температуры

воздуха является неправильным, то от этого будет страдать температура
воздуха в салоне.


•  Для центрирования отверстия в рычаге смесительной заслонки с отверстием в

корпусе обогревателя используйте сверло 6 мм.




U-5

ОБУЧЕНИЕ ОБСЛУЖИВАНИЮ TRIBUTE

ОБОГРЕВАТЕЛЬ И AC

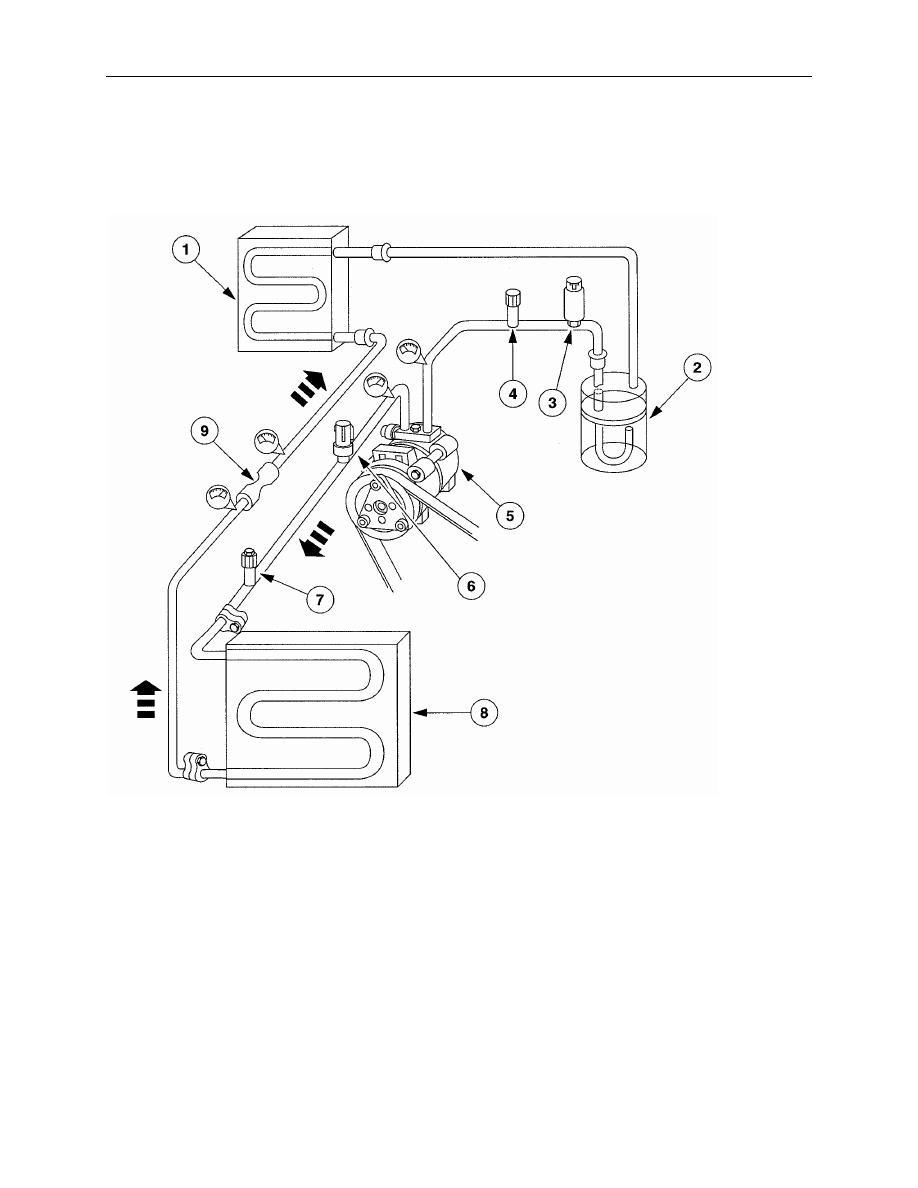

СИСТЕМА ВОЗДУШНОГО КОНДИЦИОНИРОВАНИЯ


ОБЗОР СИСТЕМЫ






1.

Сердцевина испарителя

2.

Аккумулятор всасывания

3.

Переключатель циклирования

4.

Клапан зарядного отверстия (сторона низкого давления)

5.

Компрессор

6.

Переключатель управления давлением

7.

Клапан зарядного отверстия (сторона высокого давления)

8.

Сердцевина конденсатора

9.

Диафрагма сердцевины испарителя

U-6
