ОБУЧЕНИЕ ОБСЛУЖИВАНИЮ TRIBUTE

ЭЛЕКТРИЧЕСКИЕ СИСТЕМЫ КУЗОВА



Функция регистратора данных OSC



•  При помощи функции WDS контроля выходного состояния OSC можно

воздействовать на следующие элементы HEC:


Позиция

PID

Режим

Комментарий

Жидкокр сталлический

и

дисплей



ALL SEG

ON/OFF

все сегменты LCD включены или выключеныf

Сигнальные лампочки

ALL LAMP

ON/OFF

ON : все лампочки включены

Звуковая сигнализация CHIME

ON/OFF ON

звучит звуковая сигнализация

Указатель уровня
топлива в баке FUEL

ON/OFF

ON

стрелка указателя в положении FULL

Положение передачи

GEAR IND

ON/OFF

ON : отображается PRND21

Выключение

TRIP

ON/OFF

ON : отображается TRIP

Звуковая сигнализация
скорости, превышающей
допустимую

SPEED WRN

ON/OFF

ON : разрешена сигнализация скорости, превышающей







         допустимую

Сигнал скорости SPEEDSG

ON/OFF

OFF

(0

км), ON (200 км)

Спидометр SPEEDOMTR

ON/OFF

OFF

(0

км), ON (200 км)

тахометр RPM

ON/OFF

OFF

(0

об/мин), ON (8ooo об/мин)

Темп. двигателя ECT ON/OFF

OFF

(холодный), ON (горячий)

Счётчик пробега ODOMETER

km

отображает общую фактическую сумму км





T-27








Отопитель и AC



Содержание

Отопитель и система воздушного кондиционирования A/C....................................... 1
Система управления микроклиматом .......................................................................... 1

Резистор выключателя электродвигателя вентилятора обдува............................. 1
Электрические компоненты системы управления микроклиматом ........................ 2
Распределение потоков воздуха............................................................................... 3
Вакуумный соединитель функционального селекторного переключателя............ 4

Cистема воздушного кондиционирования................................................................... 6



Обзор системы ........................................................................................................... 6
Принцип работы воздушного кондиционирования................................................... 7
Система регулирования потока хладагента............................................................. 7
Диафрагма сердцевины испарителя A/C ................................................................. 8
Аккумулятор всасывания и сушилка ....................................................................... 10
Переключатель циклирования A/C ......................................................................... 11
Отсечной выключатель давления A/C .................................................................... 12
Компрессор A/C ........................................................................................................ 13





ОБУЧЕНИЕ ОБСЛУЖИВАНИЮ TRIBUTE

ОБОГРЕВАТЕЛЬ И AC



ОТОПИТЕЛЬ И СИСТЕМА ВОЗДУШНОГО КОНДИЦИОНИРОВАНИЯ A/C



СИСТЕМА УПРАВЛЕНИЯ МИКРОКЛИМАТОМ



•  Система управления микроклиматом – это система с ручным управлением, которая

обогревает или охлаждает автомобиль в зависимости от положения функционального
селекторного переключателя и выбираемой температуры.





3

2

1

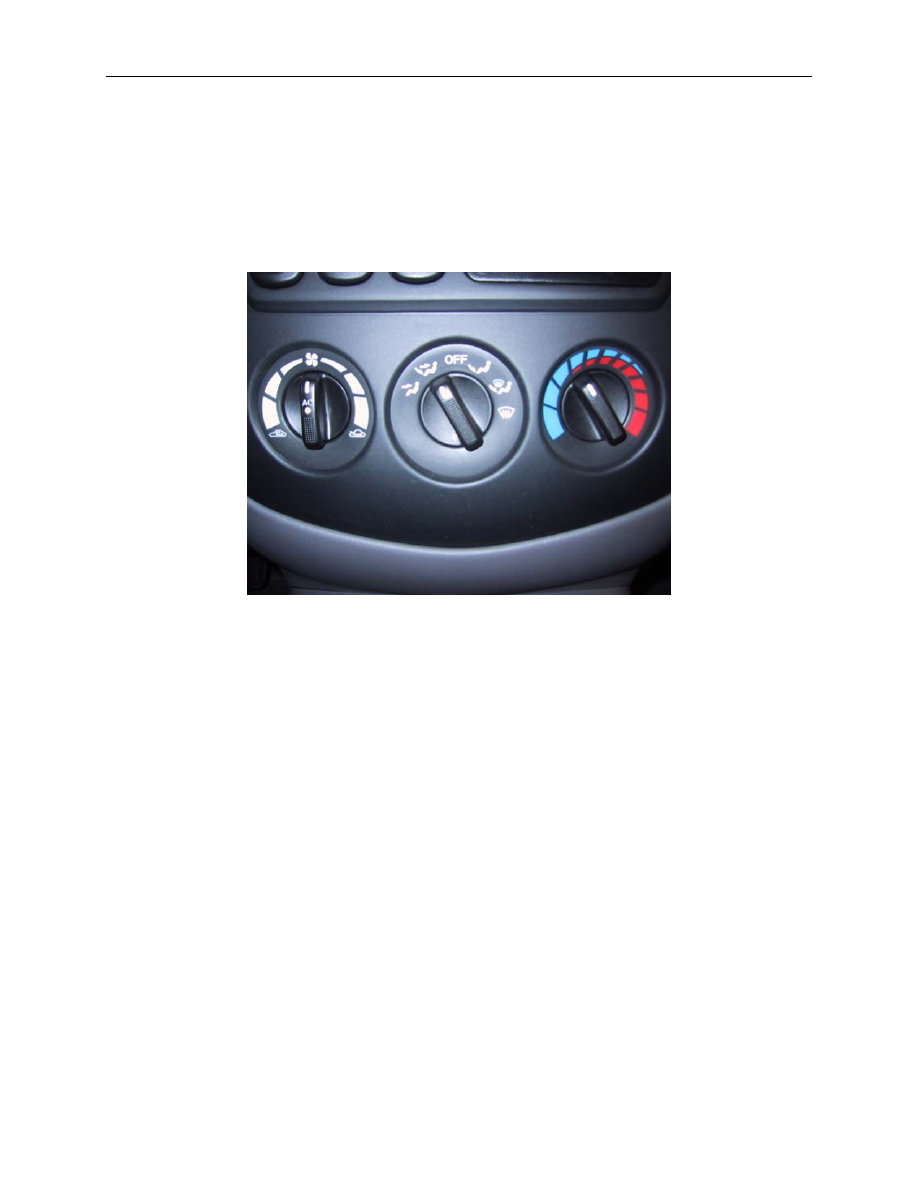

•  Контрольный выключатель температуры (1) – это системный выключатель с

управлением по проводам, который регулирует температуру воздуха у смесительной
заслонки, расположенной в корпусе сердечника обогревателя.

•  Вентиляционный функциональный селекторный переключатель (2) объединяет

вакуумный селекторный клапан с электрическим выключателем для питания
положительным напряжением аккумулятора (B+) цепи управления электродвигателя
вентилятора обдува.

•  A/C и выключатель электродвигателя вентилятора обдува (3) изменяет скорость

электродвигателя вентилятора обдува, включает/выключает A/C и переключает
вакуум на пневмопривод свежего/рециркулируемого воздуха.


РЕЗИСТОР ВЫКЛЮЧАТЕЛЯ ЭЛЕКТРОДВИГАТЕЛЯ ВЕНТИЛЯТОРА ОБДУВА



•  Выключатель электродвигателя вентилятора обдува управляет скоростью

электродвигателя вентилятора обдува путем добавления или обхода резисторов.

•  Четырехскоростной режим работы электродвигателя вентилятора обдува достигается

посредством резистора выключателя электродвигателя вентилятора обдува и
содержит тепловой ограничитель, используемый в качестве защитного плавкого
предохранителя температуры.

•  Данный узел располагается на стороне пассажира в корпусе сердцевины испарителя

за ящиком в приборном щитке автомобиля.

U-1

ОБУЧЕНИЕ ОБСЛУЖИВАНИЮ TRIBUTE

ОБОГРЕВАТЕЛЬ И AC

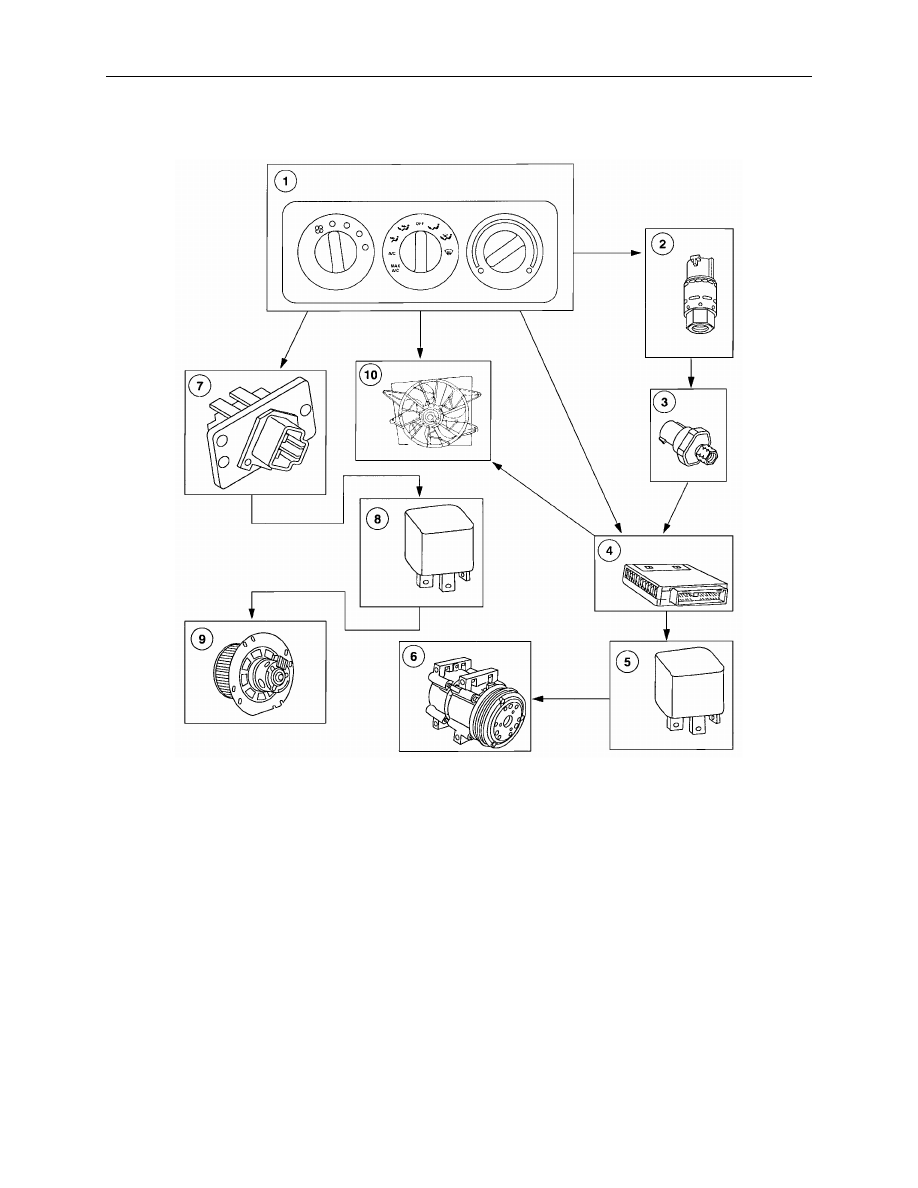

ЭЛЕКТРИЧЕСКИЕ КОМПОНЕНТЫ СИСТЕМЫ УПРАВЛЕНИЯ МИКРОКЛИМАТОМ








Панель управления микроклиматом

Переключатель циклов системы кондиционирования A/C

Выключатель давления двойного действия

Модуль управления силовым агрегатом

Реле A/C

Катушка возбуждения муфты A/C

Резистор электродвигателя вентилятора обдува обогревателя

Реле вентилятора обдува

Электродвигатель вентилятора обдува

10

Электродвигатель вентилятора

U-2
