ОБУЧЕНИЕ ОБСЛУЖИВАНИЮ TRIBUTE

ЭЛЕКТРИЧЕСКИЕ СИСТЕМЫ КУЗОВА

МНОГОФУНКЦИОНАЛЬНЫЙ ЭЛЕКТРОННЫЙ МОДУЛЬ (GEM)

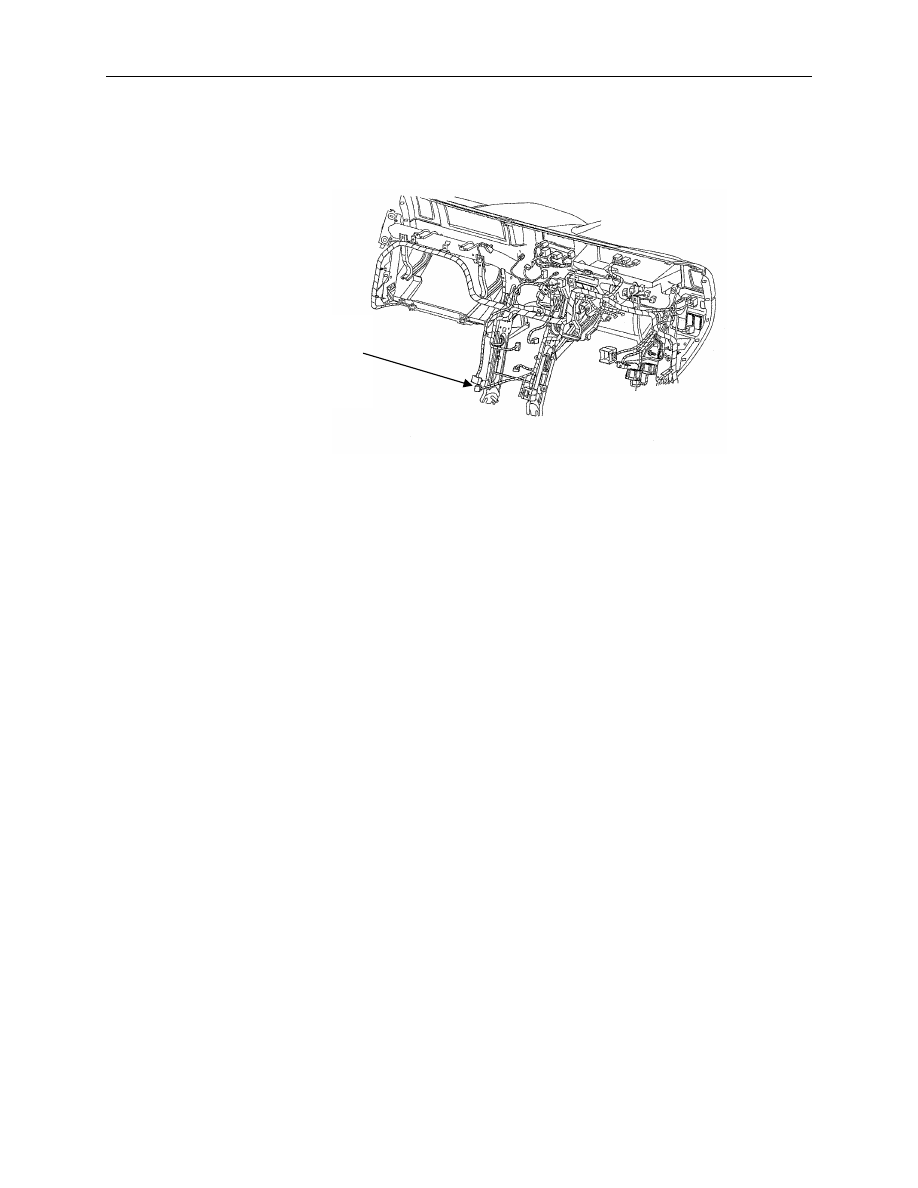

• GEM

расположен под панелью приборов, за центральным пультом.
















Соединители модуля
GEM расположены
под центральным
пультом

• GEM

постоянно осуществляет контроль своих подсистем относительно

отказов.


•  Iесли в одной из подсистем обнаруживается неисправность, GEM

зарегистрирует неисправность в форме диагностического кода неисправности
(DTC).


• GEM

находится в сети связи ISO 9141.


•  Для функции GEM имеет большое значение положение выключателя

зажигания, подвод электропитания от аккумулятора и напряжение. Ошибочная
или неожиданная функция GEM может зачастую быть следствием проблем с
вводами GEM.


•  В модуле GEM для извлечения/очистки DTC, Datalogger (регистратор данных),

функции OSC и программирования используется WDS.


•  Для замены GEM требуется функция установки программируемого модуля

WDS .



T-23

ОБУЧЕНИЕ ОБСЛУЖИВАНИЮ TRIBUTE

ЭЛЕКТРИЧЕСКИЕ СИСТЕМЫ КУЗОВА



СИСТЕМЫ, УПРАВЛЯЕМЫЕ МОДУЛЕМ GEM



1.  Вспомогательная задержка: обеспечивает электропитание для работы окон с

сервоприводом стекла и солнцезащитной крыши в течение 10 минут после
перевода IG из положения ON в OFF и до открытия передних дверей.
Электропитание не обеспечивается для радио. Данная функция тестируется
регистратором данных тестера WDS.

2.  Автоматическое выключение фар: выключает фары в течение 30 секунд

после удаления ключа IG, когда фары остаются включенными. Данная функция
тестируется регистратором данных тестера WDS.

3.  Освещенный вход:

•  Включает внутренние лампочки с 80% интенсивности, если нажата кнопка

UNLOCK на брелке ключа или ключ IG повернут в положение замыкания и
удален.

•  Внутренние лампочки выключаются при следующих условиях:

–  Нажата кнопка LOCK дистанционного управления ключом
–  Цилиндр дверного замка повернут в положение замыкания с

использованием ключа с последующей 30-секундной задержкой

–  Зажигание переключено в положение ON (вкл.)

•

Данная функция тестируется регистратором данных.

4.  Электрические замки дверей:  управление дверными замками тестируется

регистратором данных.

5.  Управление наружными и внутренними лампочками: Данная функция

тестируется регистратором данных.

6.  Регулируемый интервал заднего стеклоочистителя: задние

стеклоочистители являются стандартным оборудованием во всех Tributes. У
передних и задних омывателей имеется один резервуар. Задние
стеклоочистители тестируются тестером WDS в то время, как передние
стеклоочистители не управляются GEM.

7.  Регулятор потребляемой мощности: выключает фары и внутреннюю

подсветку через 30 минут после того, как ключ IG повернут на замыкание и
удален. Это предотвращает от разрядки аккумулятора, если лампы оставлены
включенными после выхода из автомобиля.

8.  Дистанционный бесключевой вход: Для информации см. раздел T2

Дистанционное управление.

9.  Неплотно закрытая дверь: Сигнальная лампочка неплотно закрытой двери

загорается в HEC, когда GEM обнаруживает открытую дверь.

T-24

ОБУЧЕНИЕ ОБСЛУЖИВАНИЮ TRIBUTE

ЭЛЕКТРИЧЕСКИЕ СИСТЕМЫ КУЗОВА

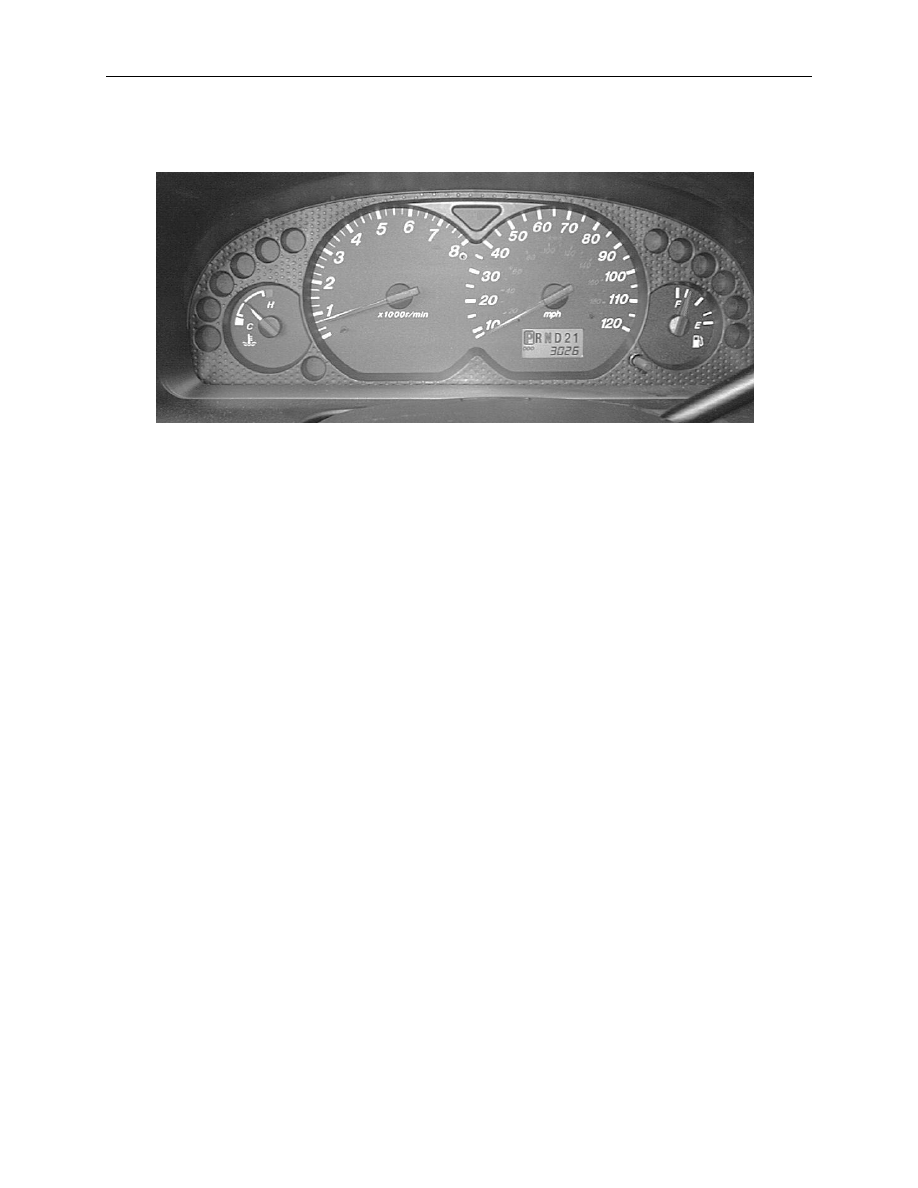

ГИБРИДНЫЙ ЭЛЕКТРОННЫЙ ПРИБОРНЫЙ ЩИТОК (HEC)





ОБЗОР

•  Приборный щиток является новым, он снабжен счетчиком общего пробега LCD

(с жидкокристаллическим дисплеем), счётчиком ежедневного пробега и (только
для 3.0L) указателем диапазона для автоматической коробки передач для
переднеприводных автомобилей (PRND21).


•  Официальное название – гибридный электронный приборный щиток (HEC).

•  Приборный щиток присоединяется к модулю управления силовым агрегатом

(PCM) через систему сети стандартного корпоративного протокола (SCP).


•  Информация о скорости автомобиля обеспечивается через сеть

высокоскоростной системы SCP от датчика частоты вращения выходного вала
OSS (в ATX) или датчика скорости автомобиля VSS (в MTX).


• HEC

соединяется с другими модулями, таким, как GEM с помощью сети

ISO 9141.



T-25

ОБУЧЕНИЕ ОБСЛУЖИВАНИЮ TRIBUTE

ЭЛЕКТРИЧЕСКИЕ СИСТЕМЫ КУЗОВА



•  Приборный щиток выполняет дисплейную проверку включения зажигания для

контроля того, что все миниатюрные сигнальные/индикаторные лампочки и
системы контроля функционируют исправно.


•  Тестер WDS в НЕС используется


−  для поиска неисправностей приборного щитка,

−  для выполнения функции самотестирования,

−  для проверки каждого указателя,

−  для считывания данных и

−  для выполнения программирования после замены



ПОИСК НЕИСПРАВНОСТЕЙ HEC

•  Приборный щиток (IC) является гибридным электронным щитком (HEC).
•  Это означает, что в приборном щитке для передачи и приема информации

используется жестко смонтированная линия и линия стандартного
корпоративного протокола (SCP).

•  Для поиска неисправностей очень важно понять:

−  происхождение ввода.

−  всю информацию, необходимую для работы средства.

−  какой модуль(и) принимает ввод или командное сообщение.

−  управляет ли модуль, принимающий ввод, выходом средства или оно

выводит сообщение по сети линии SCP к другому модулю?

−  какой модуль управляет выходом средства.


• WDS

обеспечивает три функции для поиска неисправностей компонентов и

каналов системы HEC:

−  Самотестирование приборного щитка HEC

−  Направленная диагностика

−  Регистратор данных и функция OSC

T-26
