Mazda Tribute. Руководство - часть 29

ОБУЧЕНИЕ ОБСЛУЖИВАНИЮ TRIBUTE

ЭЛЕКТРИЧЕСКИЕ СИСТЕМЫ КУЗОВА



ДИСТАНЦИОННОЕ ПРОГРАММИРОВАНИЕ ПЕРЕДАТЧИКА

•  Все предназначенные для использования дистанционные передатчики

бесключевого входа должны программироваться одновременно.


•  Все предыдущие идентификационные коды передатчика (TIC's) должны

стираться при вводе режима программирования.


•  Для программирования (или перепрограммирования) дистанционных

передатчиков бесключевого входа в многофункциональном электронном
модуле (GEM) выполните следующие шаги:


Процедура программирования

1.  Поверните ключ зажигания из положения OFF (выкл.) в положение ON (вкл.)

восемь раз в течение 10 секунд, заканчивая на ON. Если GEM успешно ввел
режим программирования, он замкнет и разомкнет все двери.


2.  Первый TICдолжен быть введен в течение 20 секунд от ввода режима

программирования, а дополнительные TIC вводятся в течение 20 секунд от
первого TIC.



3.  Нажмите любую кнопку на дистанционном передатчике бесключевого входа и

двери замкнуться и разомкнуться для подтверждения того, что каждый
дистанционный передатчик бесключевого входа запрограммирован.


4.  Если пройдет более 20 секунд прежде, чем будет нажато дистанционное

управление, режим программирования завершится и процедуру следует
повторить снова.


5.  Если дверные замки не реагируют ни на какие дистанционные передатчики

бесключевого входа, выждите 5 секунд и нажмите кнопку снова.


6.  Когда программирование дистанционного управления завершено, выключите

зажигание. Снова двери замкнутся/разомкнутся для подтверждения того, что
программирование выполнено успешно.

T-15

ОБУЧЕНИЕ ОБСЛУЖИВАНИЮ TRIBUTE

ЭЛЕКТРИЧЕСКИЕ СИСТЕМЫ КУЗОВА

ОБНАРУЖЕНИЕ ПОВРЕЖДЕНИЙ

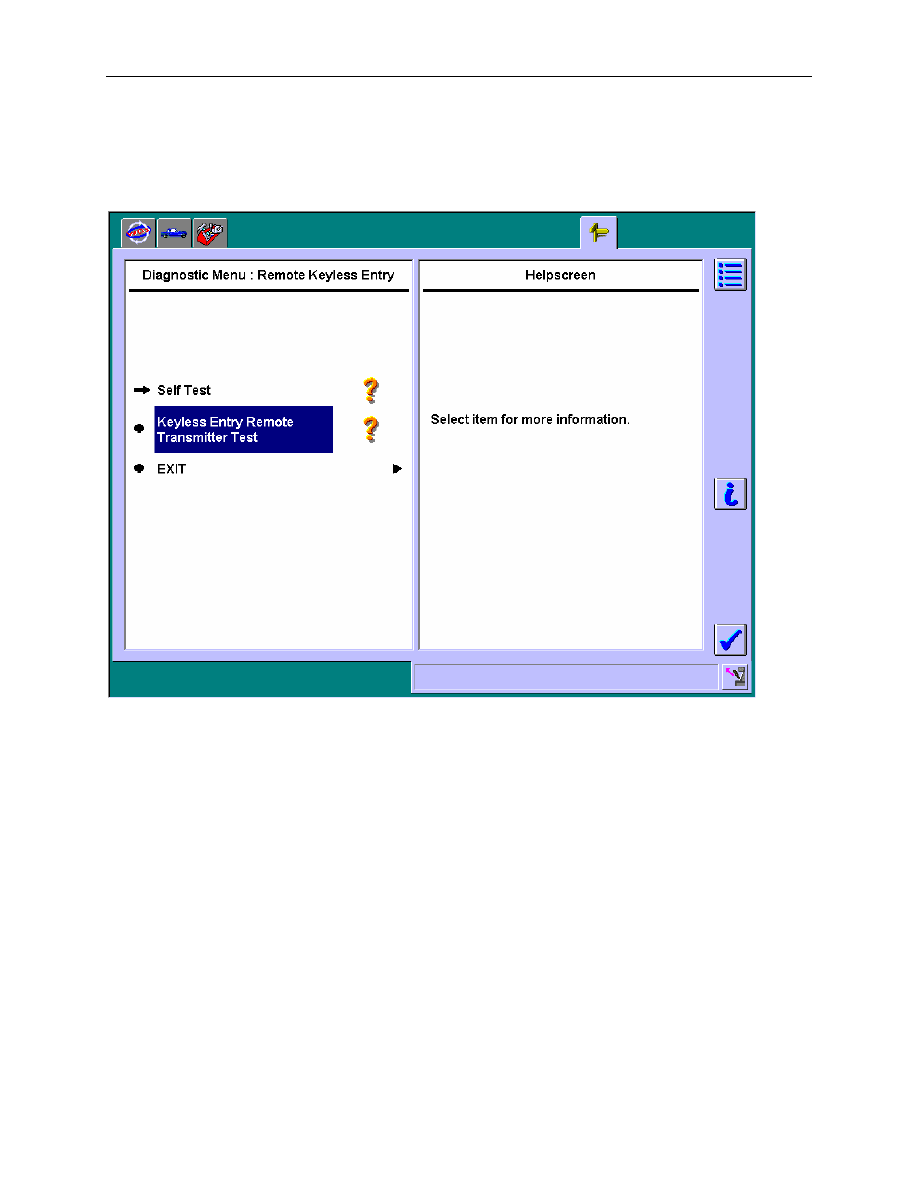

В случае повреждений введите WDS GUIDED DIAGNOSTICS, затем Body, затем
Security и затем Remote Keyless Entry.






Выполните функцию Self Test (самотестирование) и проверьте все связанные
DTC.

Примечание:
Для избежания GEM DTC выключатель внутренних лампочек должен быть
установлен на DOOR.


Выполните тест Keyless Entry Remote Transmitter Test (тест дистанционного
передатчика бесключевого входа).

T-16

ОБУЧЕНИЕ ОБСЛУЖИВАНИЮ TRIBUTE

ЭЛЕКТРИЧЕСКИЕ СИСТЕМЫ КУЗОВА



СИСТЕМА НАДУВНОЙ ПОДУШКИ БЕЗОПАСНОСТИ SRS


•  Система подушек и ремней безопасности с механизмом предварительного

натяжения надувной подушки безопасности и ремня безопасности (SRS)
состоит из следующих компонентов:
–  Модуль управления подушками и ремнями безопасности
–  Два боковых датчика столкновения
–  Часовая пружина
–  Модуль надувной подушки безопасности водителя
–  Модуль надувной подушки пассажира
–  Модуль боковой надувной подушки водителя
–  Модуль боковой надувной подушки пассажира


ПЕРЕДНЯЯ НАДУВНАЯ ПОДУШКА ВОДИТЕЛЯ

•  Модуль передней надувной подушки водителя:

–  установлен на рулевом колесе
–  срабатывает после получения сигнала от RCM
–  заменяется вместе с рулевым колесом как одна сборка.








Для удаления
рулевого колеса с
надувной подушкой
безопасности
ослабьте этот болт
с шестигранной
головкой.

T-17

ОБУЧЕНИЕ ОБСЛУЖИВАНИЮ TRIBUTE

ЭЛЕКТРИЧЕСКИЕ СИСТЕМЫ КУЗОВА

Часовая пружина

•  Часовая пружина:

–  устанавливается в рулевой колонке за рулевым колесом.
–  обеспечивает постоянный электрический путь между RCM и модулем

передней надувной подушки водителя.


Модуль передней надувной подушки пассажира

•  Модуль передней надувной подушки пассажира:

–  Не имеет отдельных ремонтируемых деталей и устанавливается как узел
–  устанавливается в панели приборов на стороне пассажира.

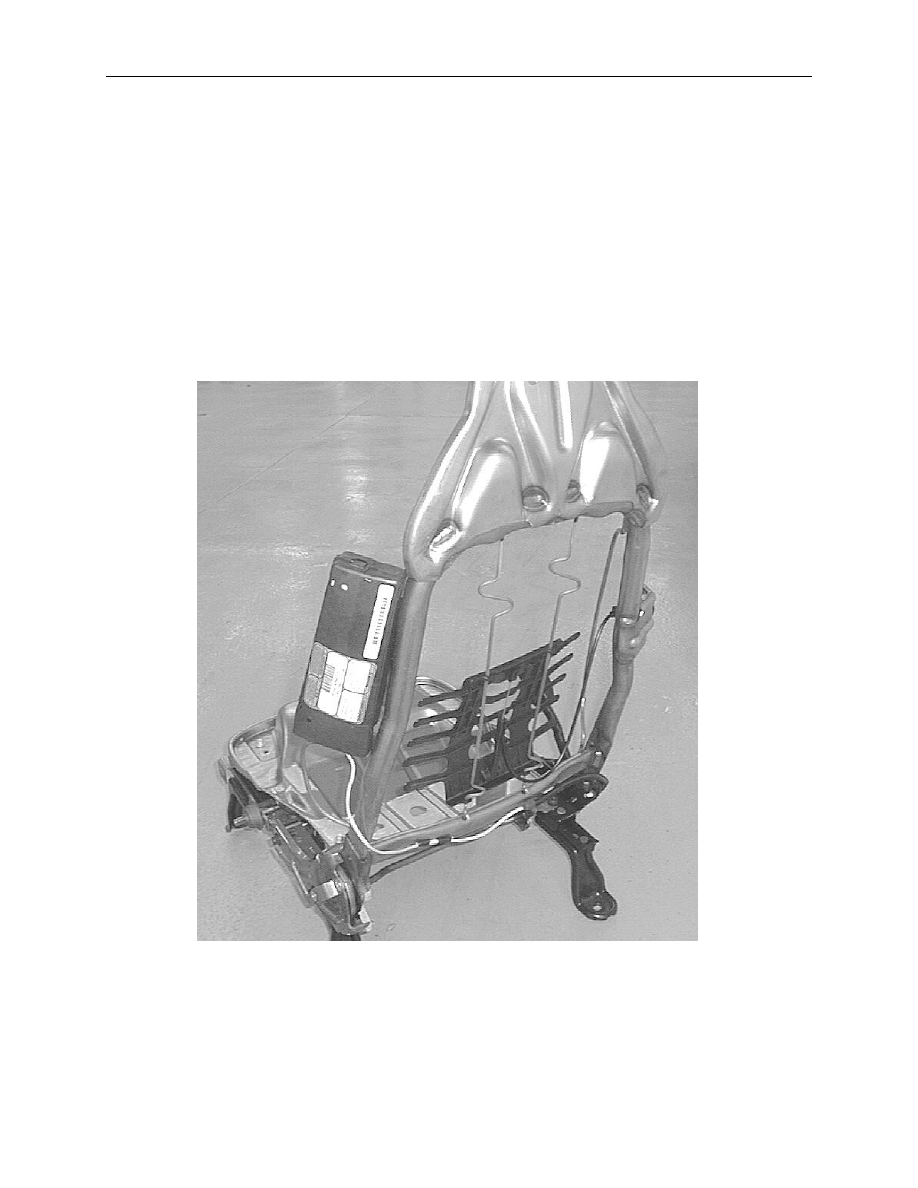

Боковые надувные подушки SRS




•  Боковые надувные подушки являются стандартной принадлежностью в новом  Tribute.
•  Боковые надувные подушки срабатывают только при боковом ударе.
•  Датчики боковой надувной подушки расположены в нижней части средней стойки.

T-18
