ОБУЧЕНИЕ ОБСЛУЖИВАНИЮ TRIBUTE

ЗАДНИЙ МОСТ, AWD, RBC

МНОГОДИСКОВАЯ МУФТА (RBC)

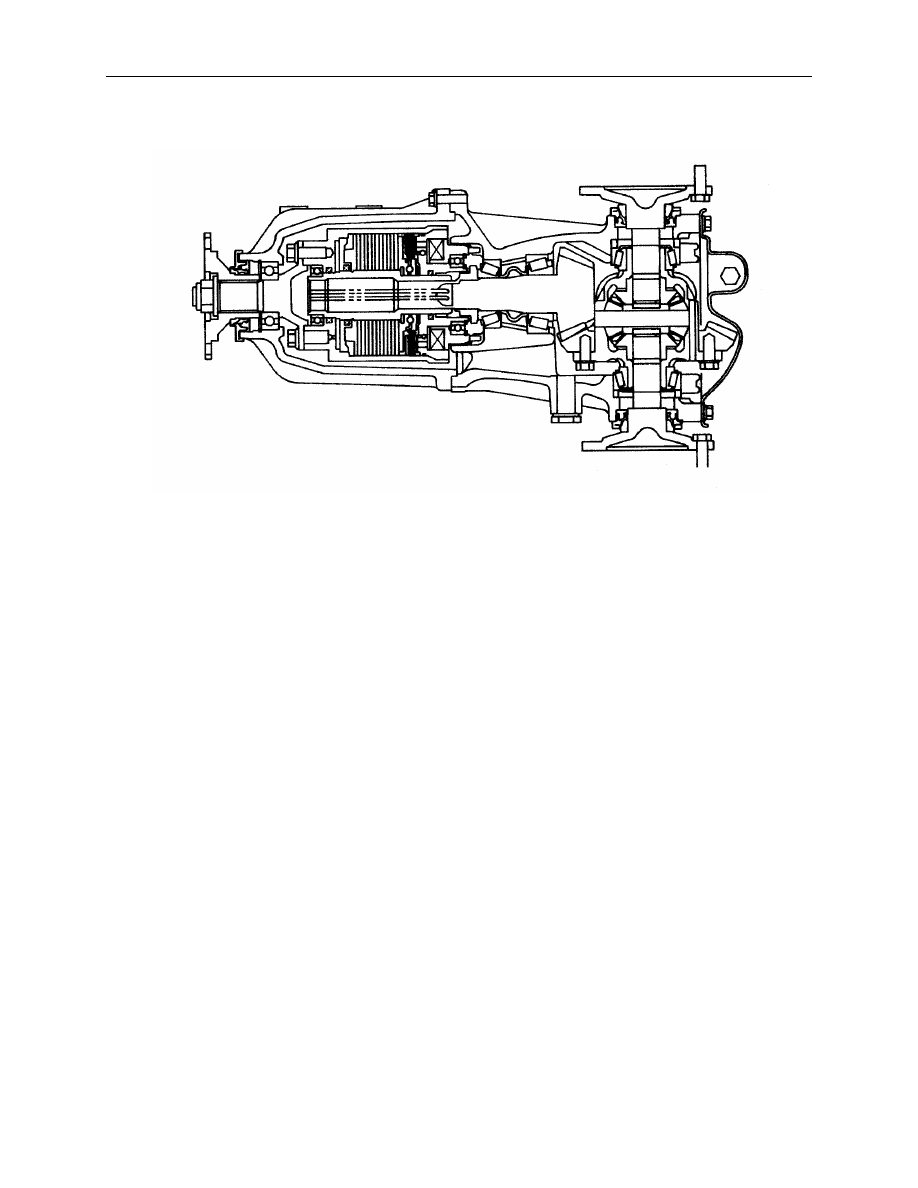

ОБЗОР

•

•

•

•

•

RBC

изготавливается Toyoda of Japan и присоединяется на болтах к узлу заднего

дифференциала.
RBC

заменяется как отдельная сборка и техническому обслуживанию не подлежит.

Задний дифференциал обслуживается, ремонт его производится в соответствии со
следующим инструкциями WM.
Масло в дифференциале (80W-90) между блоком RCB и корпусом RCB используется
для охлаждения блока RBC.
Блок RBC делится на две секции: на секцию многодискового силиконового сцепления
и секцию электромагнитного сцепления.
Тестирование RBC производится с использованием подъемника при отрыве всех
четырех колес автомобиля от земли для обеспечения нормального режима работы.
Электромагнитное сцепление RBC  и цепь RBC можно тестировать с использованием
DMM.


СХЕМА



•  Данная система предназначена для распределения крутящего момента двигателя на

задние колеса в соответствии со степенью пробуксовки передних колес в плохих
условиях дорожного покрытия.

•

Несмотря на то, что это общая возможность подобна вязкостной муфте, RBC имеет
следующие преимущества:



-  Механизм передачи крутящего момента отделен от секции генерирования давления,

обеспечивая структурное преимущество, состоящее в меньшем тепловом воздействии
многодискового сцепления. Соответственно передача крутящего момента является
устойчивой даже после работы муфты RBC в течение длительного периода времени.



M2-2

ОБУЧЕНИЕ ОБСЛУЖИВАНИЮ TRIBUTE

ЗАДНИЙ МОСТ, AWD, RBC

-  Муфта RBC способна создавать такие характеристики, что мощность привода на задние

колеса возрастает даже тогда, когда разница во вращении между задними и передними
колесами невелика. Это позволяет минимизировать толчок, который может иметь место при
переключении автомобиля с 2WD на 4WD.

-  Муфта RBC может создавать такие характеристики, что мощность привода на задние колеса

регулируется  в незначительной степени, если различие во вращении между задними и
передними колесами велика. Это обеспечивает устойчивость автомобиля.



КОМПОНЕНТЫ

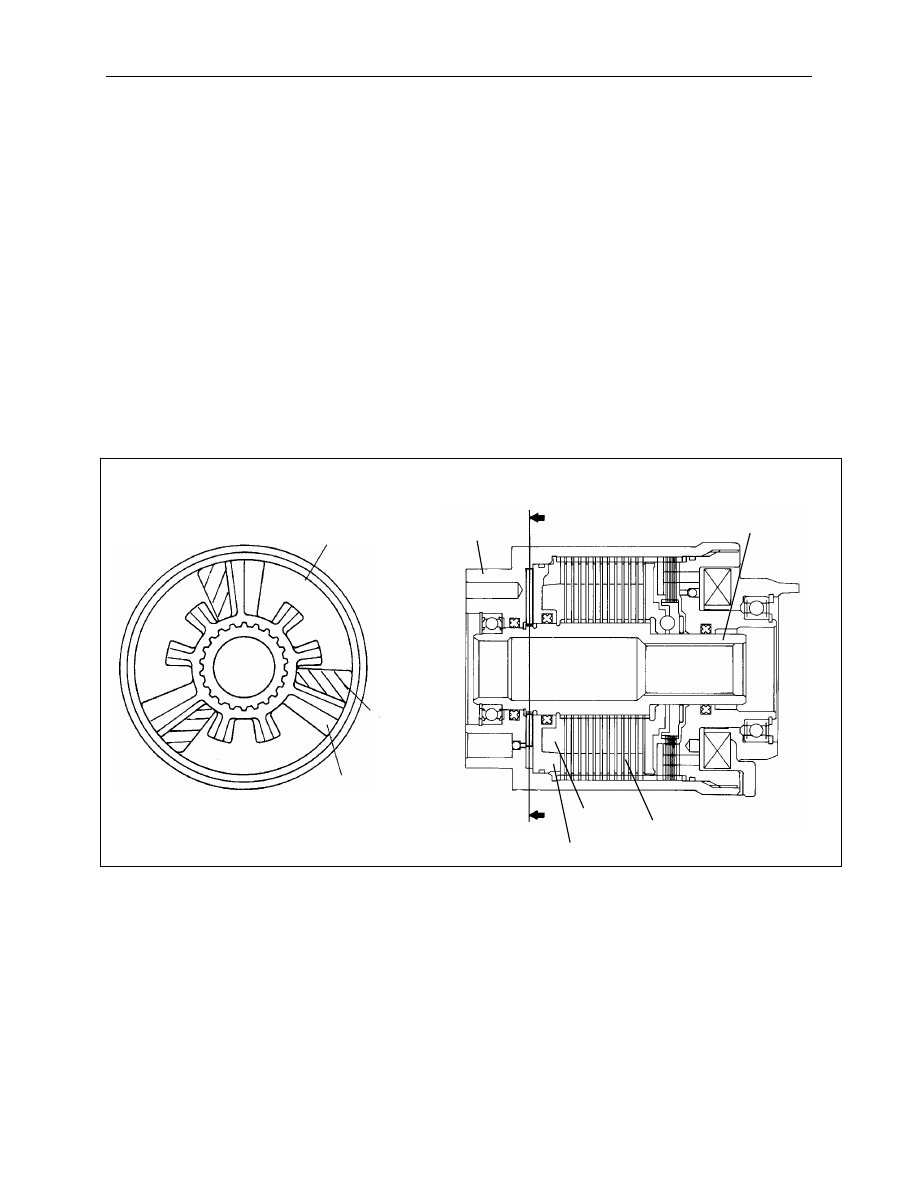

•  Главными компонентами RBC являются секция генерирования давления и механизм

передачи крутящего момента.

•  Секция генерирования давления состоит из роторных лопаток на шлицевом соединении с

выходным валом и силиконового масла с высокой вязкостью, содержащегося с воздухом в
напорной камере.

•

Механизм передачи крутящего момента состоит из многодискового сцепления (главное
сцепление) на шлицевом соединении с картером и/или с выходным валом, смазываемым
ATF, и поршнем, который приводится в действие, когда между входом и выходом имеется
различие во вращении.








Механизм передачи крутящего
момента

Лопа-
тка

Воз-
дух

Силиконо-
вое масло

Секция генерирования давления
(Поперечное сечение A- A)

Гл. сцепление

Поршень

A

ATF

Гл. сцепление

A

Вал (Со стороны задних
колес)

Картер
(Со стороны
передних колес

)



M2-3

ОБУЧЕНИЕ ОБСЛУЖИВАНИЮ TRIBUTE

ЗАДНИЙ МОСТ, AWD, RBC

ПРИНЦИП РАБОТЫ


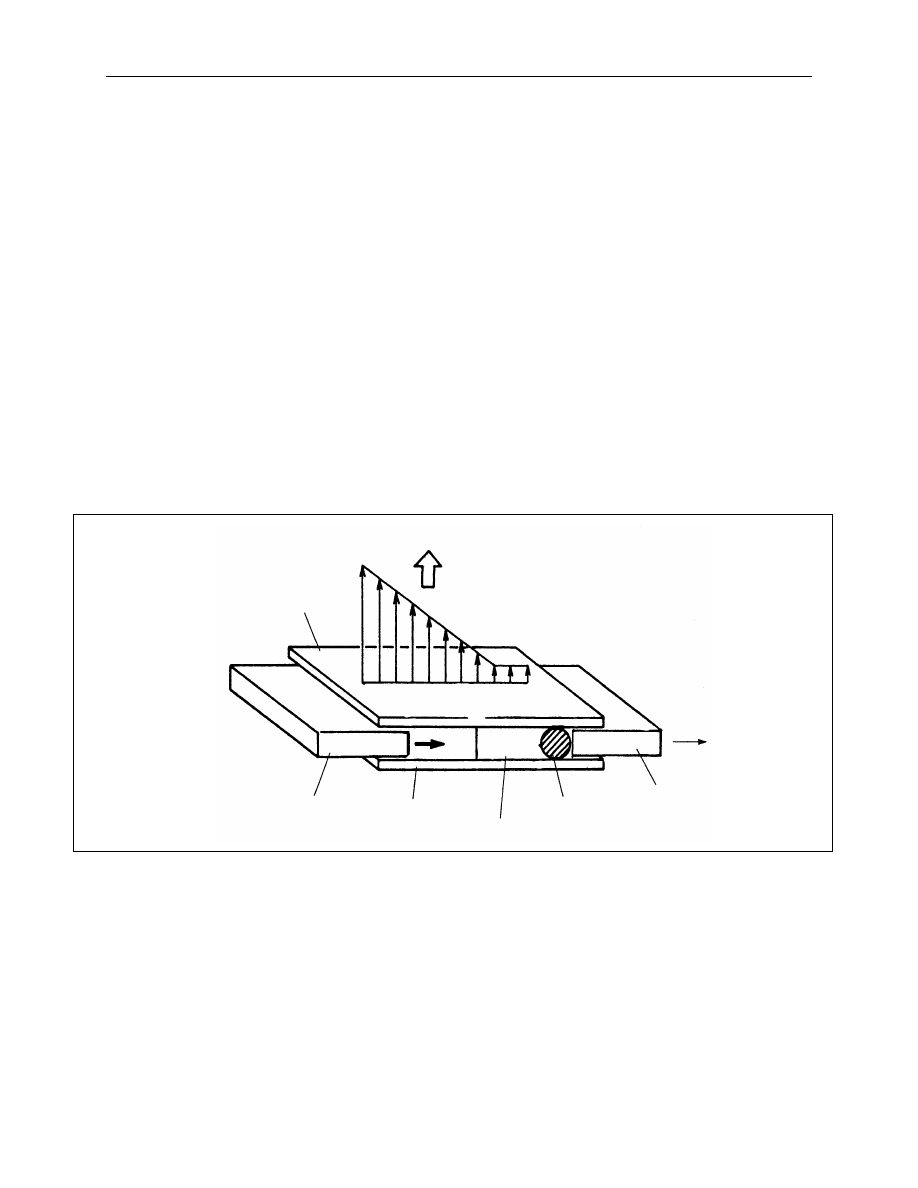

•  Если существует различие во вращении между входом (картер) и выходом

(рабочая лопатка), лопатка проталкивает силиконовое масло высокой
вязкости между поршнем и картером.


•  Затем поток жидкости преодолевает распределенное усилие, создаваемое на

стенках.


•  Одновременно в силиконовом масле нарастает давление таким образом, что

распределение давления является самым высоким перед лопаткой и линейно
снижается по направлению потока.


•  Это давление силиконового масла подает поршень вниз и вводит в

зацепление многодисковое сцепление (главное сцепление).



















Лопатка

Воз
дух

Силиконо-
вое масло

Картер

Лопатка

Поршень

Давление



M2-4

ОБУЧЕНИЕ ОБСЛУЖИВАНИЮ TRIBUTE

ЗАДНИЙ МОСТ, AWD, RBC

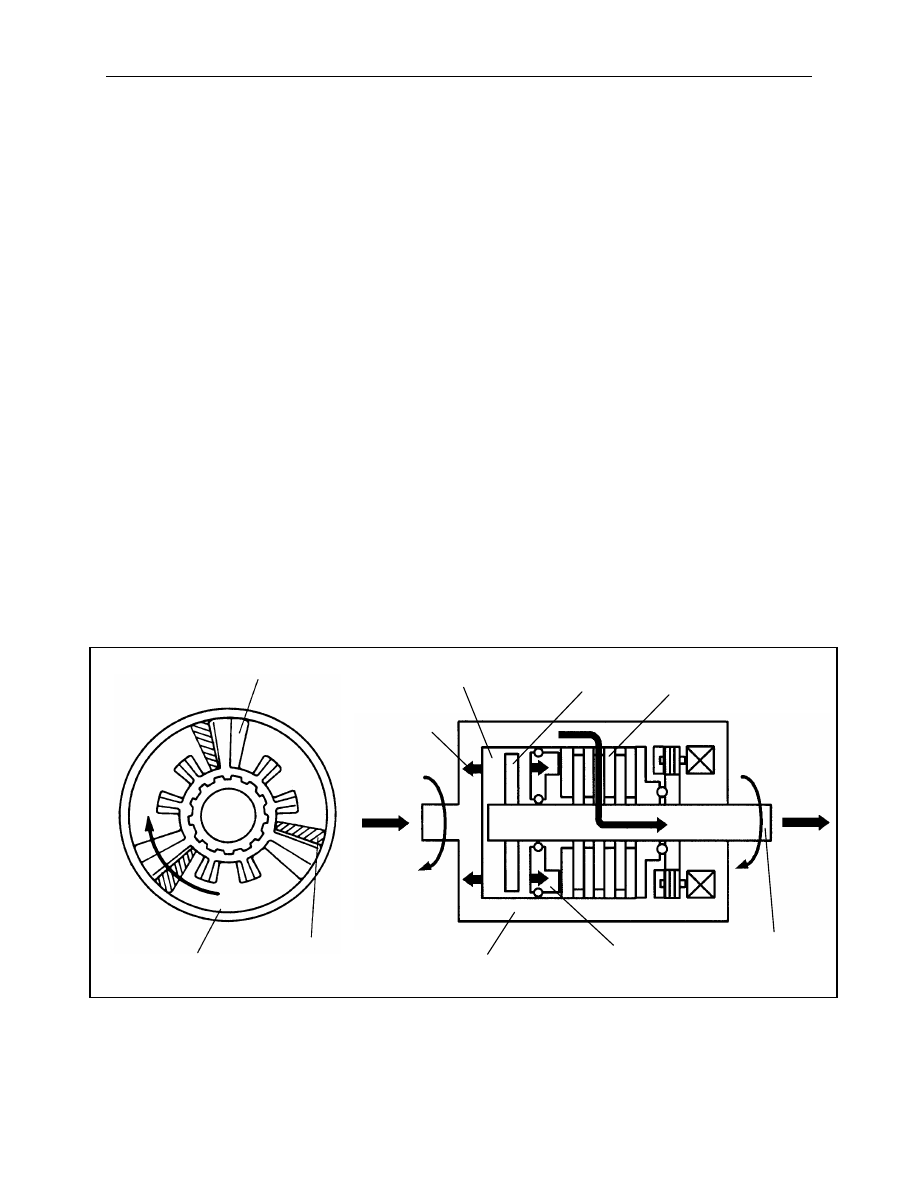

РЕЖИМ РАБОТЫ



Пуск переднего хода, ускорение переднего хода, торможение заднего хода


•  Когда автомобиль

- запускается вперед,
- производит ускорение при движении вперед или
- замедляется при заднем ходе,

передние и задние колеса вращаются с различной частотой вращения,
создавая  разницу вращения между входом и выходом (сторона передних
колес) и выходом (сторона задних колес).


•  Эта разница вращения заставляет компоненты работать следующим образом

для передачи крутящего момента:



(1) Силиконовое масло в напорной камере протекает в результате воздействия
      роторной лопатки.
(2) Поток силиконового масла генерирует давление внутри напорной камеры.
(3) Поршень срабатывает, и происходит зацепление многодискового сцепления
     (главное сцепление).









Output

Лопатка

Силиконовое
масло

Воз
дух

Давление

Напорная камера

Лопатка

Главное
сцепление

Входной вал (картер)

Поршень

Выходной вал
