ОБУЧЕНИЕ ОБСЛУЖИВАНИЮ TRIBUTE

КОНТРОЛЬ ТОПЛИВА И ВЫХЛОПА

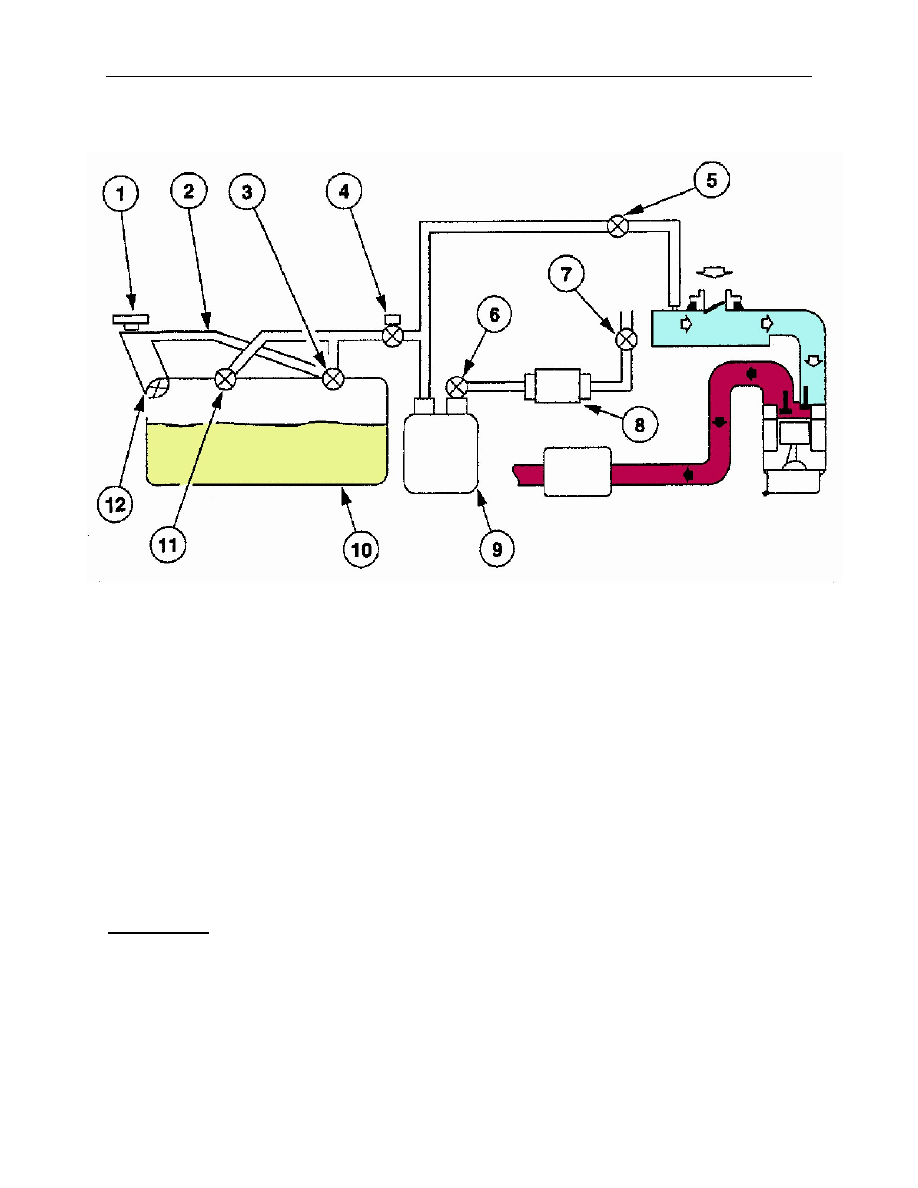

СИСТЕМА КОНТРОЛЯ ЗА ПАРАМИ ТОПЛИВА (2,0 Л AND 3,0 Л) - ОБЗОР



1.  Топливный фильтр

7.

Запорный клапан

2.  Труба рециркуляции паров

8.

Пылеуловитель

3.  Клапан управления 9.

Угольный фильтр



парами топлива 10. Топливный бак

4.  Датчик давления

11. Дренажный клапан



топливного бака



паров топлива

5.  Продувочный клапан 12. Запорный клапан
6.  Соленоид вентиля



топливозаправочной горловины



угольного фильтра







ПРИМЕЧАНИЕ: Описываемая система используется в автомобилях,
производимых в США по спецификациям OBD II.

Автомобили EOBD имеют аналогичную систему за исключением частей
4., 6., 7. и 8.



F1-23





ОБУЧЕНИЕ ОБСЛУЖИВАНИЮ TRIBUTE

КОНТРОЛЬ ТОПЛИВА И ВЫХЛОПА

СИСТЕМА КОНТРОЛЯ ПАРОВ ТОПЛИВА – СТОРОНА БАКА





•

•

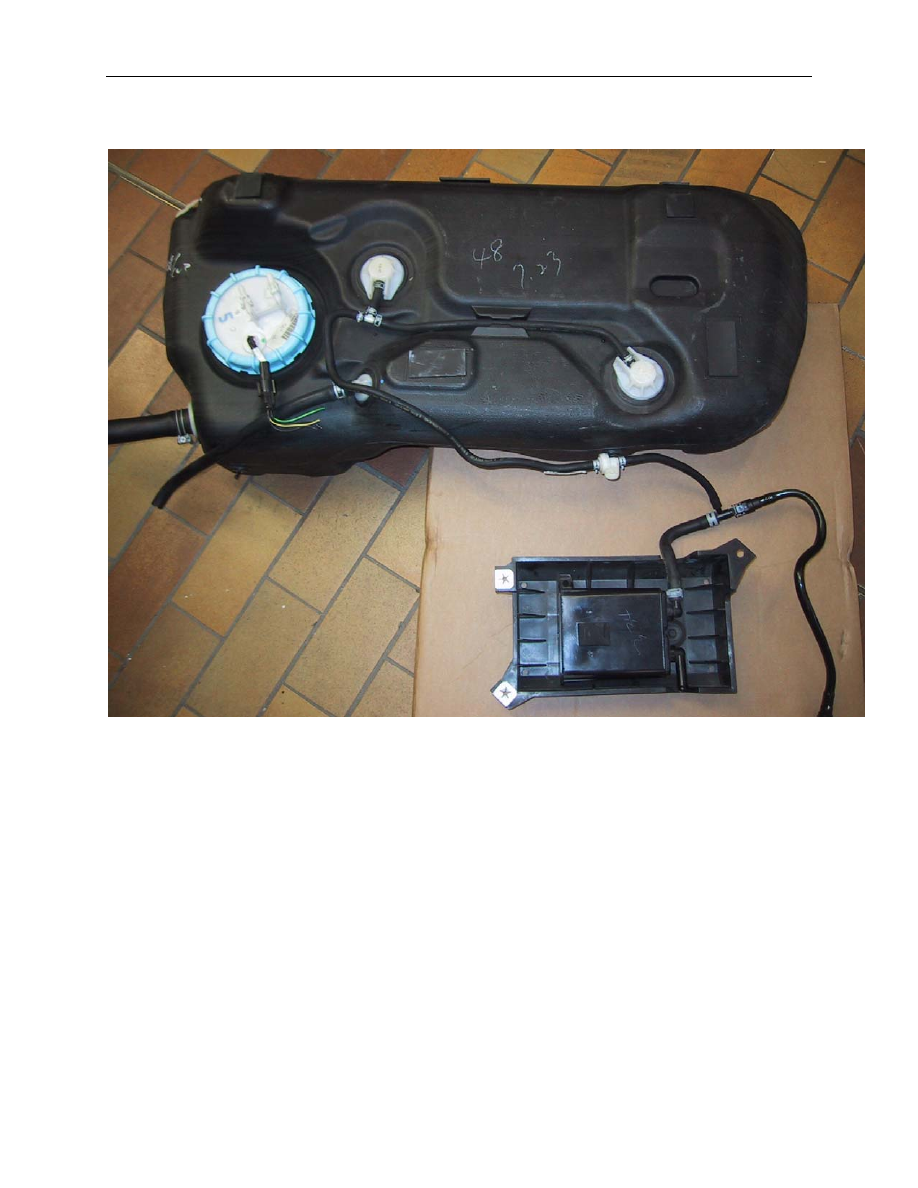

Рядом с топливным баком устанавливаются следующие части:

1.  В угольном фильтре скапливаются пары топлива.
2.  Клапан управления парами топлива удерживает жидкое топливо вне

системы контроля паров топлива.

3.  Дренажная трубка угольного фильтра вентилирует угольный фильтр (и бак)

в моторное отделение рядом с башней стойки / углом теплоизоляционной
перегородки.

4.  Во время заправки топлива запорный клапан размыкается для обеспечения

потока паров топлива с низким сопротивлением.



Топливная крышка является типом крышки, замыкаемой с поворотом.



F1-24





ОБУЧЕНИЕ ОБСЛУЖИВАНИЮ TRIBUTE

КОНТРОЛЬ ТОПЛИВА И ВЫХЛОПА

СИСТЕМА КОНТРОЛЯ ПАРОВ ТОПЛИВА – СТОРОНА ДВИГАТЕЛЯ


•

•

•

•

Линии паров топлива проходят от бака и угольного фильтра к продувочному
клапану угольного фильтра.



Шланг вентиляционного отверстия системы контроля паров топлива
расположен у башни левой стойки.

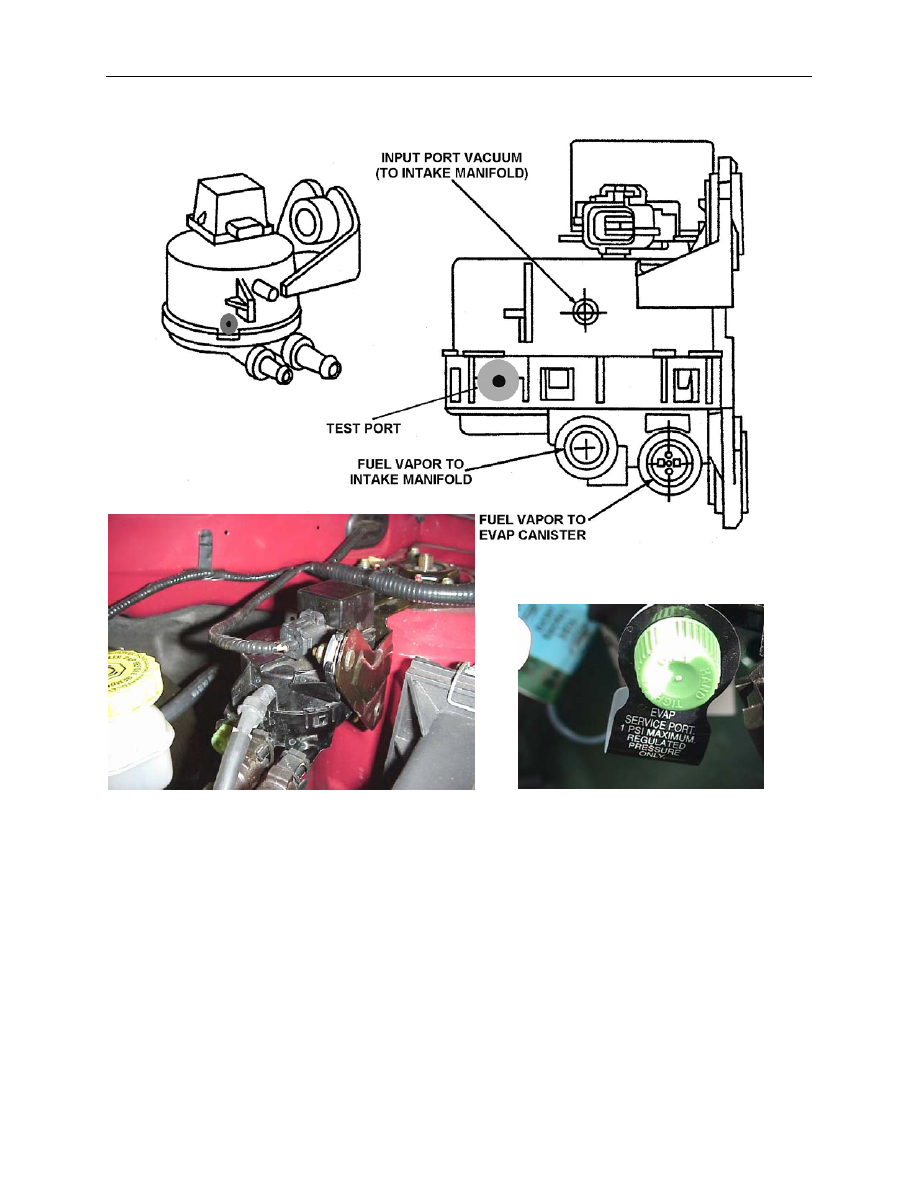

Продувочный клапан угольного фильтра имеет регламентное отверстие для
теста утечек. Данный клапан снабжается зеленым колпаком и
предупредительной этикеткой о низком давлении.
Снижение образования паров топлива в данном автомобиле производится
благодаря применению механической безвозвратной ("краткий возврат")
топливной системе.



F1-25





ОБУЧЕНИЕ ОБСЛУЖИВАНИЮ TRIBUTE

КОНТРОЛЬ ТОПЛИВА И ВЫХЛОПА

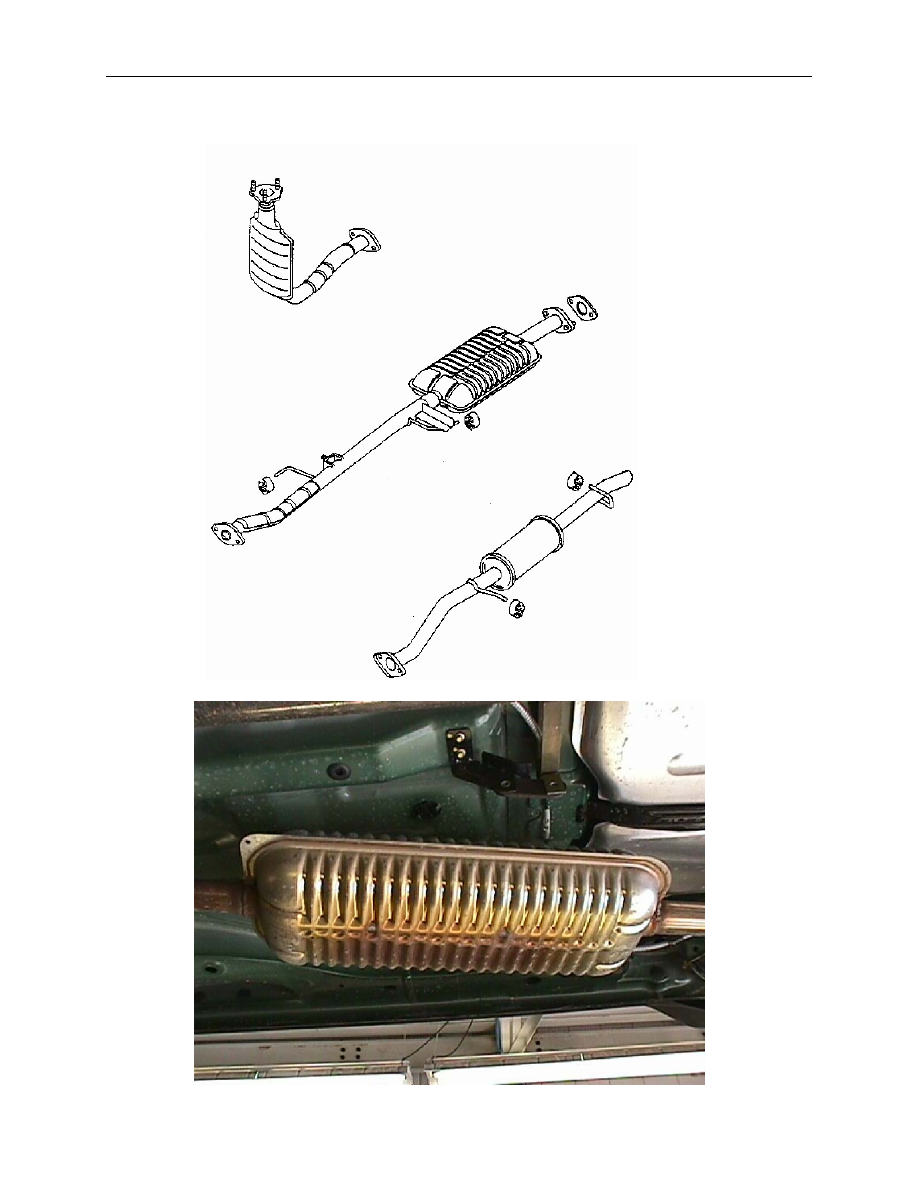

ВЫПУСК - 2,0 Л ZETEC
