Mazda Tribute. Руководство - часть 6

ОБУЧЕНИЕ ОБСЛУЖИВАНИЮ TRIBUTE

КОНТРОЛЬ ТОПЛИВА И ВЫХЛОПА

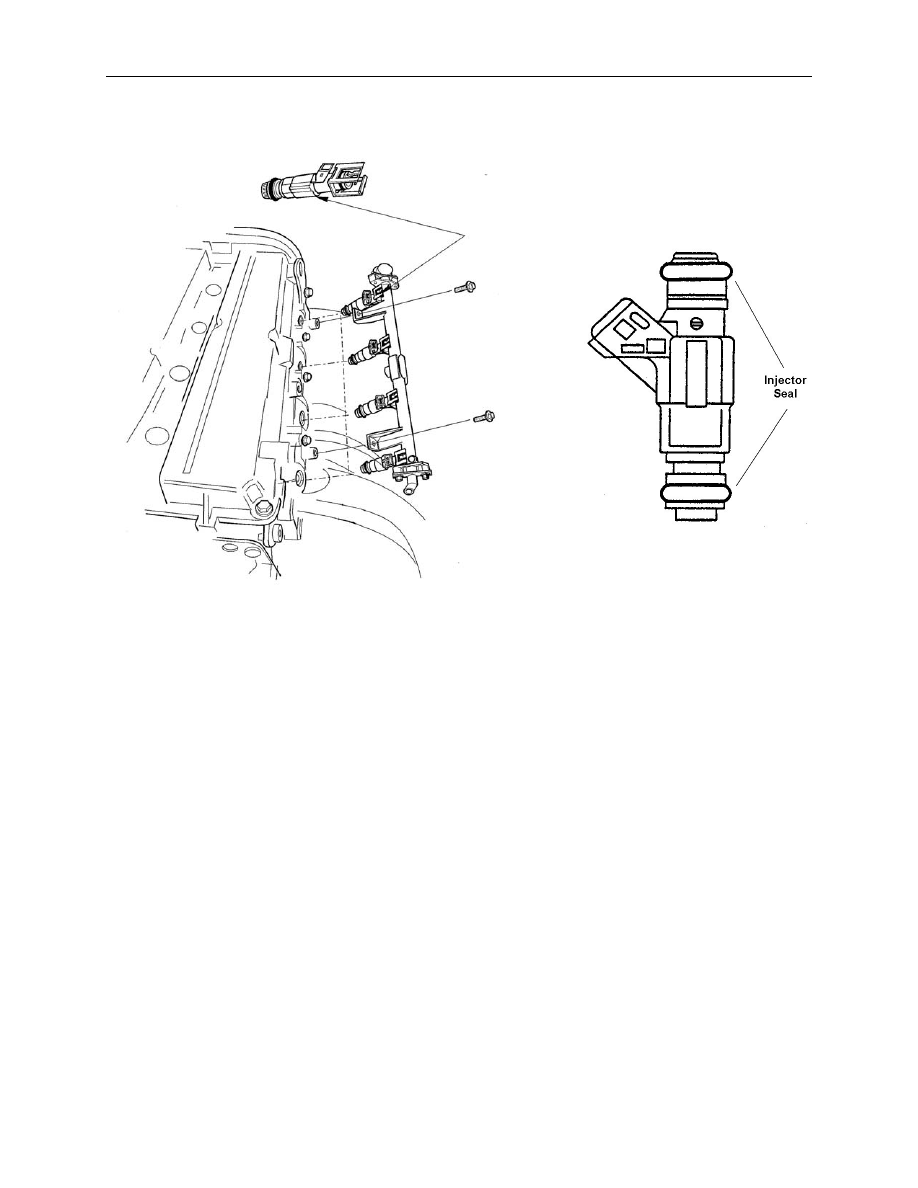

ТОПЛИВНАЯ МАГИСТРАЛЬ И ФОРСУНКИ 2,0 Л ZETEC


•  Для модели 2,0 л, форсунки удерживаются на топливной распределительной

магистрали при помощи пружинного зажима.



•  Демпфер пульсаций на конце распределительной магистрали, который

выглядит как вакуумный регулятор давления, имеет вакуумную линию для
предотвращения наружной утечки.



•  Демпфер пульсаций снижает пульсации давления топлива, создаваемые

открытием и закрытием топливных форсунок.



•  Используются форсунки, обладающие сопротивлением осаждению.



•  Форсунки с 4 отверстиями не поддаются очистке, но их можно контролировать

по расходу. Применяйте тест топливной системы WDS.



•  В распределительной магистрали впускного коллектора отсутствует клапан

давления топлива Schrader. Для тестирования давления топлива  используйте
переходник WDS 49WW 03 006 (418-F474).



•  В распределительной магистрали используется соединитель с пружинным

кольцом в подающем топливопроводе. Для разъединения подающего
топливопровода от распределительной магистрали используйте зеленый
переходник с запором с защелкой и пружиной SST 49 UN01 052 (введенный с
121 ZQ для труб A/C).

F1-6





ОБУЧЕНИЕ ОБСЛУЖИВАНИЮ TRIBUTE

КОНТРОЛЬ ТОПЛИВА И ВЫХЛОПА

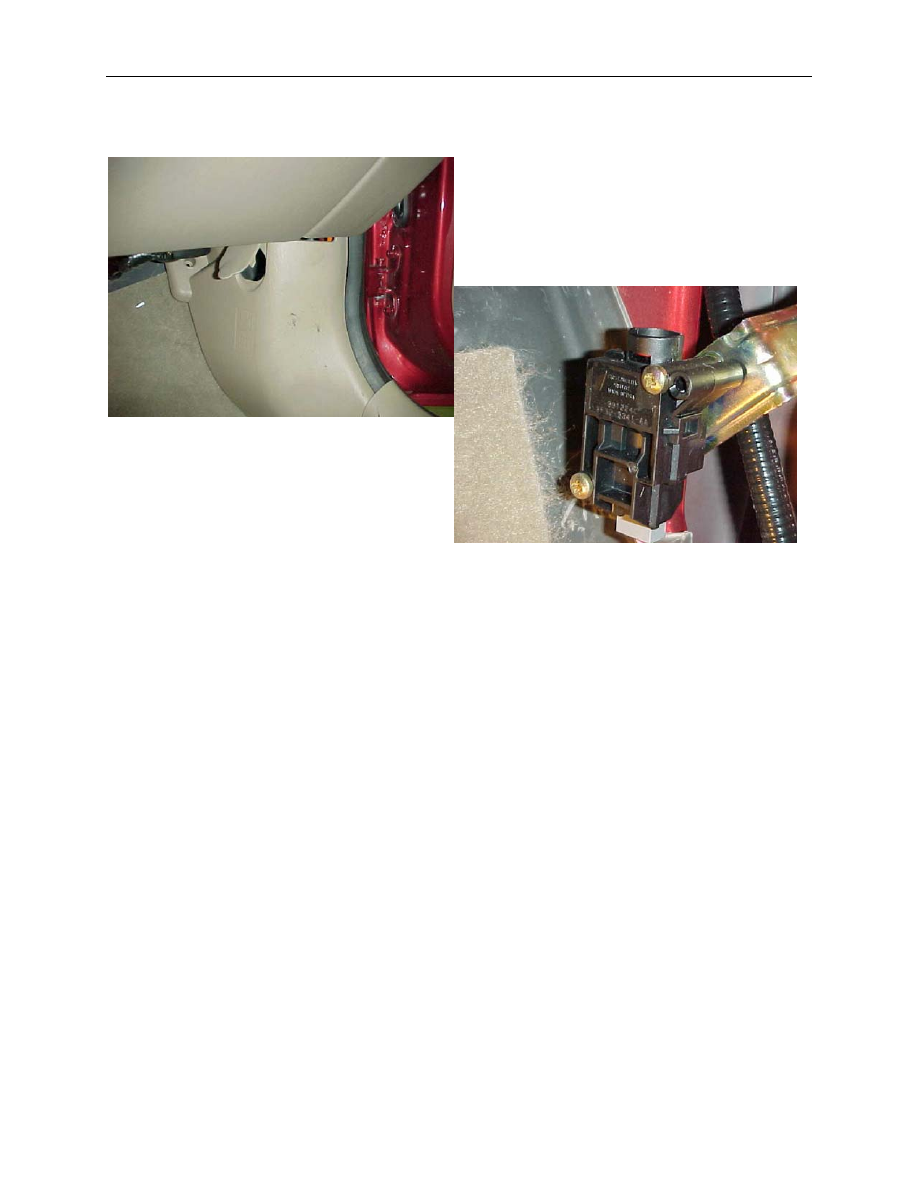

ИНЕРЦИОННЫЙ ВЫКЛЮЧАТЕЛЬ ПОДАЧИ ТОПЛИВА



•  Инерционный выключатель подачи топлива (IFS) расположен за правой

передней панелью отделки.


•  Данный выключатель отсекает электропитание топливного насоса в случае

аварии.


•  Доступ к выключателю IFS осуществляется через небольшую крышку доступа.

Удалите крышку и проникните через панель отделки  и нажмите
переключатель сброса для сброса.


•  Следует помнить, что данный выключатель находится в состоянии “незапуска”

даже после небольшого удара или столкновения.


•  Система IFS знакома по 121 ZQ.


F1-7





ОБУЧЕНИЕ ОБСЛУЖИВАНИЮ TRIBUTE

КОНТРОЛЬ ТОПЛИВА И ВЫХЛОПА

СИСТЕМА ВСАСЫВАНИЯ ВОЗДУХА – 2,0 Л




• MAF

крепится на выходе воздушного фильтра.


•  В датчике MAF имеется встроенный датчик IAT.

•  Для снижения шума выше по течению относительно воздушного фильтра

устанавливается объёмный резонатор.



F1-8





ОБУЧЕНИЕ ОБСЛУЖИВАНИЮ TRIBUTE

КОНТРОЛЬ ТОПЛИВА И ВЫХЛОПА

ВПУСКНОЙ КОЛЛЕКТОР




•  Пластиковый впускной коллектор в 2,0 л имеет отдельную прокладку для

каждого отверстия.


•  Пластиковый впуск снижает осаждение топлива на внутренних стенках при

запуске из холодного состояния, и способствует меньшему нагреву
всасываемого воздуха во время режима с большим теплообразованием.


•  Регулирующий пневмоклапан холостого хода устанавливается на болтах к

коллектору ниже направляющих шкивов системы всасывания и уплотняется с
помощью двух уплотнительных колец.



F1-9
