Mazda 5. Руководство - часть 74





Кузов и доп. оборудование

Cиcтeмы развлечeния

•

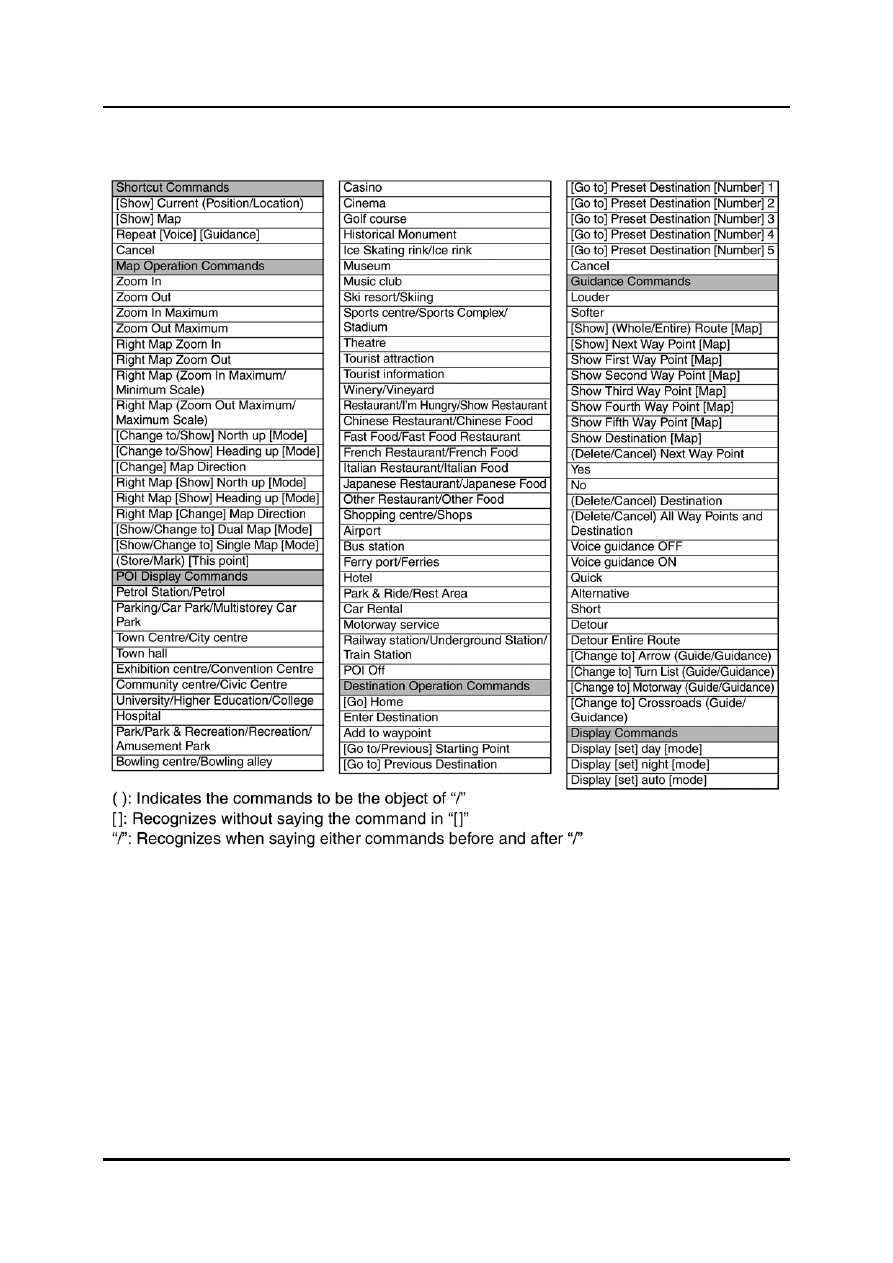

Список устных команд, которые выполняет навигационная система, приведен
ниже:



M5_09083





Обучение обслуживанию Mazda5

09-83



Cиcтeмы развлечeния

Кузов и доп. оборудование

Пульт управления

•

Пульт управления навигационной системы расположен на центральной консоли.
Автомобили RHD (правый привод) оборудованы пультом дистанционного
управления вместо пульта управления.





M5_09067


•

Расположение органов управления может быть различным, но они выполняют
одинаковые функции, за исключением того, что на пульте дистанционного
управления отсутствует кнопка DIM.





M5_09068



Кнопка положения

Отображает положение в данный момент

Джойстик/Кнопка ввода

Выбирает пункты наклоном вверх, вниз,
вправо, влево и выполняет выбранное
действие.

Кнопка меню

Выбирает меню.

Кнопка Dim

Переключает режимы яркости дисплея.

Кнопка Zoom

Изменяет масштаб карты.

Кнопка возврата

Возвращает предыдущий экран

Кнопка голоса

Включает голосовые сообщения для
маневрирования и настраивает дисплей.



09-84

Обучение обслуживанию Mazda5

Кузов и доп. оборудование

Cиcтeмы развлечeния

Канал сообщения об уличном движении

•

Функция TMC (Traffic Message Channel = канал сообщений об уличном движении)
является специальным приложением для RDS (Radio Data System = система радио
данных), которая использует приемник FM, встроенный в навигационную систему.
Она получает сообщения об уличном движении и передает полученную
информацию на CPU.  Сообщения могут отображаться, и маршрут может
рассчитываться заново, если на первом выбранном маршруте возникли дорожные
пробки.

•

TMC – это услуга, которая бесплатно предоставляется некоторыми
радиостанциями.  Качество информации о дорожном движении зависит от
источника информации.  Радиостанции могут получать информацию от полиции и
слушателей, а также от компаний, предоставляющих более подробную
информацию.  Иногда устная информация, передаваемая радиостанциями,
отличается от информации передаваемой по TMC.








M5_09069



Сообщения об уличном движении

Радиостанция

Центр информации об уличном движении






•

Иконка TMC отображается на дисплее, если система получает сигнал, по крайней
мере, от одной радиостанции, передающей ТМС.





M5_09070

Иконка ТМС







Обучение обслуживанию Mazda5

09-85



Cиcтeмы развлечeния

Кузов и доп. оборудование

•

События, связанные с уличным движением, полученные приемником TMC,
отображаются символом на навигационном дисплее и масштабе 50 м – 4 км.
События в радиусе 25 км от автомобиля контролируются системой для того, чтобы,
в случае необходимости, автоматически выбрать объезд.

•

Цвет и тип символа ТМС зависит от информации об уличном движении.  Цвета,
которые присвоены различным типам событий, описаны в следующей таблице:



Событие

Цвет

Неподвижные

Движение красное

Пробка

Оранжевый

Аварии

Розовый

Дорога закрыта

Дорога черная

Дорожные работы/опасность

Розовый

Состояние дороги/Погода/Задержки

Желтый

Стоянки/неисправности

Серый



•

Внутри автомобиля сигналы ТМС обрабатываются, как описано ниже.





M5_09071



Навигационная система 5

Декодер

Приемник RDS-TMC

Контроль связи CPU

Антенна автомобиля 7

Навигационное ECU

Тюнер FM

Дисплей



09-86

Обучение обслуживанию Mazda5
