Кузов и доп. оборудование

Крыша с люком





Крыша с люком

•

Конструкция и принцип действия крыши с люком Mazda5 практически не
отличается от аналогичного узла последних моделей Mazda3 (BK), за исключением
следующего:

–

Узел привода крыши с люком в настоящее время может приобретаться как
отдельный компонент.



Технические характеристики

Характеристики

Наружные направляющие

(мм {дюймы})

Степень наклона

(мм {дюймы})

22 – 28 {0.9 – 1.1}

Время откр./закр.

(сек)

Сдвиг: 2,5 – 5,5, Наклон: 0,9 или меньше

Позиция

Система механизма

Размеры отверстия

202 x 722 {7.95 x 28.4}





M5_09T009

Обучение обслуживанию Mazda5

09-55



Крыша с люком

Кузов и доп. оборудование

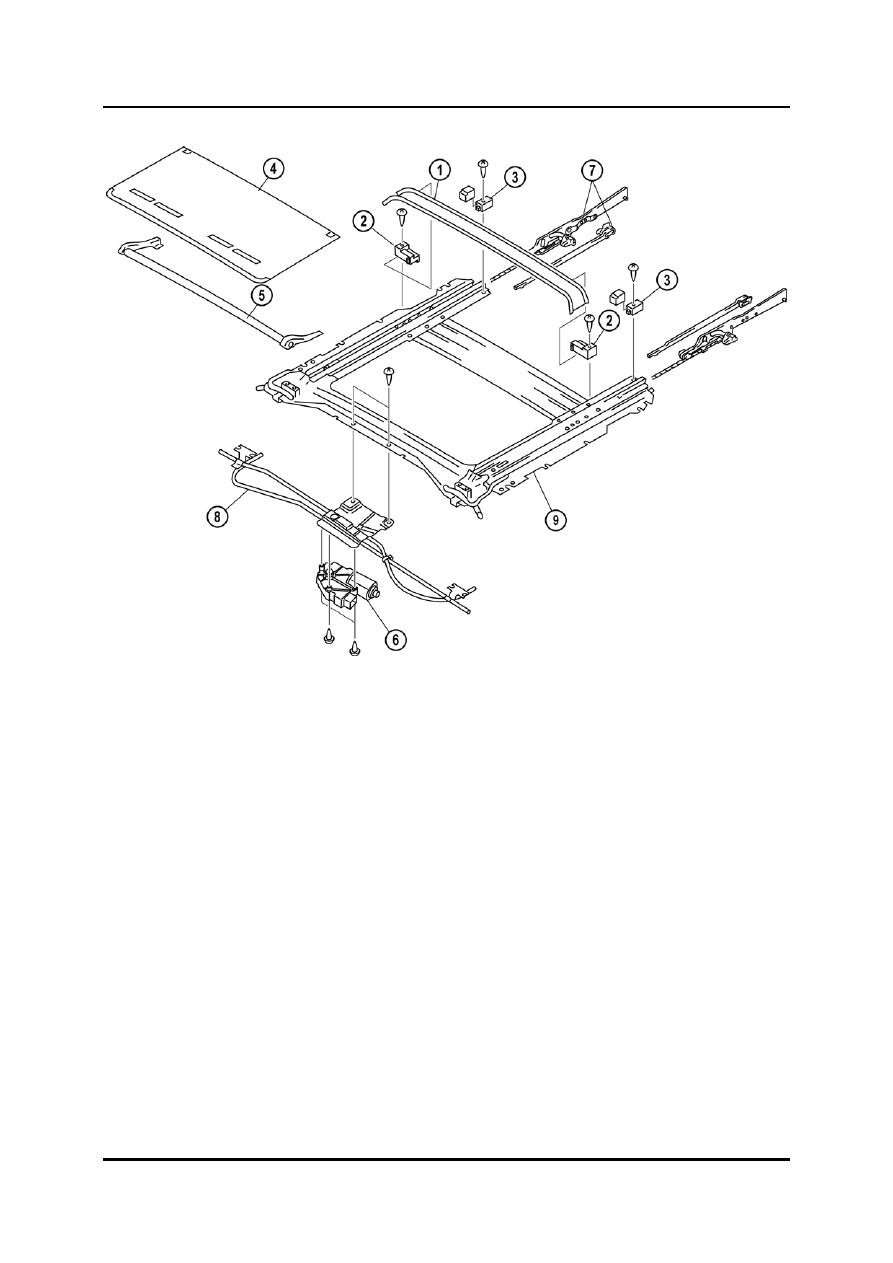

M5_09033



1

Водоотводящий желоб 6

Двигатель люка

2

Водоотводящая направляющая 7

Направляющая и декоративная

3

Задний стопор



отделка

4

Солнцезащитный козырек 8

Узел привода

5

Отражатель

9

Рама



09-56

Обучение обслуживанию Mazda5

Кузов и доп. оборудования

Система освещения



Система освещения

Общие характеристики

•

Применяется система фар, аналогичная текущим моделям Mazda3 (BK). Она
имеет следующие характеристики:

–

Фазы прожекторного типа (ближнего света).

–

Газоразрядные фары с системой автоматической регулировки (в зависимости
от класса автомобиля)

.



–

Ступенчатые отражатели в задних комбинированных фонарях.

–

Высоко расположенные светодиодные стоп-сигналы

–

Автоматическая система регулировки фар (в зависимости от класса
автомобиля).

–

Фары, внутреннее освещение, освещение номерного знака сзади/боковое
освещение, сигналы поворота и задние противотуманные фонари.

–

Ходовые огни для светлого времени суток (в зависимости от рынка).



Технические характеристики

Характеристики (Вт) x число

Лампа фары (дальнего света)

60 x 2

Газоразрядная лампа фары
(ближнего света)

35 x 2

Галогенная лампа фары (ближнего света)

55 x 2

Лампа переднего сигнала поворота

21 x 2

Лампа габаритного огня

5 x 2

Передняя противотуманная лампа

55 x 2

Боковая лампа сигнала поворота

5 x 2

Лампа стоп-сигнала/заднего
габаритного фонаря

21/5 x 2

Лампа заднего сигнала поворота

21 x 2

Лампа резервного освещения

18 x 2

Задний противотуманный фонарь

21 x 2

Лампа освещения номерного знака

5 x 2

Лампа стоп-сигнала верхнего крепления

2.4

Лампа освещения карты

5 x 2

Лампа внутреннего освещения

10 x 1

Лампа освещения багажника

8 x 1

Лампа освещения перчаточного отсека

1,7 x 1

Лампа освещения замка зажигания

1,4 x 1

Позиция

Мощности ламп

наружного освещения

Мощности ламп

внутреннего освещения



M5_09T010



Обучение обслуживанию Mazda5

09-57



Система освещения

Кузов и доп. оборудование

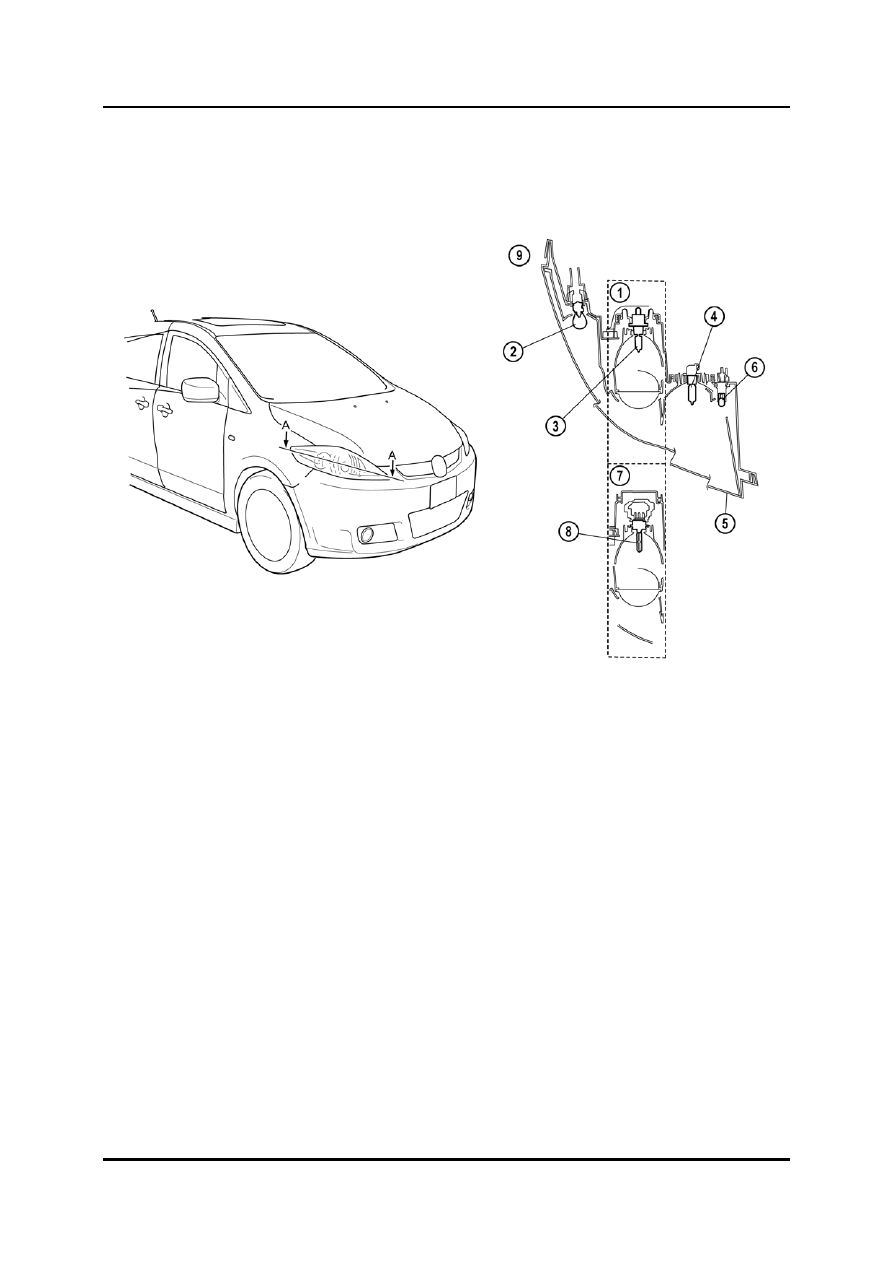

Передние комбинированные фонари

•

Передние фары прожекторного типа с встроенными сигналами поворота и
габаритными фонарями.





M5_09034



1

Галогенные передние фары 6

Лампа габаритного фонаря

2

Лампа переднего сигнала поворота 7  Газоразрядная фара

3

Галогенная лампа передней фары

8

Газоразрядная лампа передней
фары



(ближний свет)



(ближний свет)

4

Лампа фары (дальний свет) 9

Разрез А-А

5

Передний комбинированный
фонарь







09-58
